Главная задача фундамента состоит в передаче нагрузки здания (сооружения) на грунт. Очевидно, что бетон в фундаменте будет испытывать внутреннее усилие на сжатие – сверху давят стены, снизу отпор грунта. Бетон, в отличие от арматуры, на сжатие работает очень хорошо. Так зачем в ленточном фундаменте применяется армирование?

Содержание:

Армирование ленточного фундамента: расчет, схема, вязать или варить? | Фундамент дома | Дом и дача

Зачем нужна арматура в ленточном фундаменте

В процессе эксплуатации здания неизбежно возникает осадка. Грунт под подошвой фундамента в условиях давления сверху уплотняется. Чем выше давление, тем сильнее происходит уплотнение. В том случае, если оно строго равномерно по всей протяженности ленточного фундамента, опасные внутренние усилия в фундаменте не возникают.

На практике такая ситуация встречается крайне редко. Не симметричность форм и нагрузок обуславливает неравномерное давление. С целью снижения неравномерности осадки в пределах одного здания обычно применяют фундаментные ленты разной ширины. Больше нагрузка – больше ширина. Но даже в этом случае полностью уравнять значения давлений под подошвой фундамента невозможно.

Кроме того, нельзя поручиться за абсолютную идеальность основания фундамента (грунта). Различные включения в грунтовой толще также формируют неравномерность осадок. Негативное влияние оказывает и неравномерная влажность. Протечка водонесущих коммуникаций, отсутствие отмостки с одной стороны, вероятность появления различных пристроек (дополнительная нагрузка дает дополнительную осадку) – всё это формирует неравномерность осадок.

Условно говоря, поверхность грунта под лентой фундамента стремится стать «кривой» по вертикальному направлению. Наиболее опасными участками становятся углы, а также места со значительными перепадами нагрузок (например, при переменной этажности, наличии колонн, дополнительно нагруженных пилонов и т.д.). Такая ситуация формирует в фундаментной ленте дополнительные внутренние напряжения в виде поперечных сил и изгибающих моментов. Для их восприятия в тело фундаментов вводят арматуру, так как без неё появятся трещины не только в ленте, но и в стенах.

Какая арматура нужна для фундамента

По материалу арматуру разделяют на два вида – стальную и композитную. Последняя появилась сравнительно недавно и, обладая рядом недостатков (как и преимуществ), на сегодняшний день редко применяется в частном строительстве.

Стальная арматура подразделяется на стержневую и проволочную. Для армирования ленточного фундамента применяется стержневая арматура периодического профиля в качестве основной (рабочей, ещё говорят «продольной») и гладкая в виде дополнительной (поперечной).

Рабочая арматура должна иметь хорошее сцепление с бетоном для обеспечения совместной работы. Такую арматуру делают с периодическим профилем, разделяя её на классы по прочности. По ГОСТу времён СССР для частного строительства применяется арматура класса A-III или её аналог по современному ГОСТу - A400. В качестве поперечной арматуры применяют гладкие стержни класса A-I или её современный аналог A240. Арматура по современному ГОСТу отличается несколько изменённым профилем (серповидный). Принципиальных отличий между ними нет.

Армирование ленточного фундамента: расчет, схема, вязать или варить? | Фундамент дома | Дом и дача

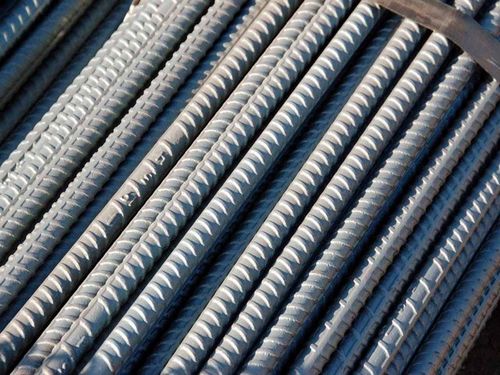

Арматура периодического профиля.

Армирование ленточного фундамента: расчет, схема, вязать или варить? | Фундамент дома | Дом и дача

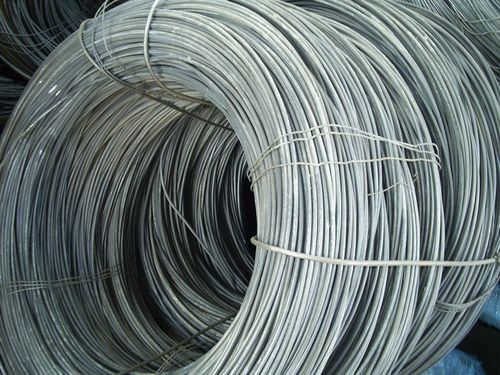

Арматура гладкого профиля.

Конструктивные требования к ленточным фундаментам и их армированию

В виду некоторой непредсказуемости степени неравномерности осадки точный расчёт требуемого диаметра для ленточного фундамента едва ли возможен. Поэтому за десятилетия строительства и эксплуатации зданий были выработаны конструктивные требования к армированию ленточного фундамента.

  • Диаметр рабочих стержней принимается не менее 12мм.
  • Рабочие (продольные) стержни объединяются в пространственные каркасы посредством поперечной арматуры методом сваривания или вязания.
  • Количество продольных стержней в каркасе не менее четырех (обычно шесть).
  • Шаг поперечного армирования назначается в пределах 200-600мм. Диаметр стержней 6-8мм.
  • Толщина ленточного фундамента обычно принимается равной 300мм.
  • Уязвимые места в углах и Т-образных пересечениях усиливаются арматурными вутами или лапками. Их диаметр принимается равным диаметру продольных стержней.

Схема армирования ленточного фундамента. Продольное стыкование рабочей арматуры. Армирование углов.

Схему армирования ленточного фундамента рассмотрим на примере одноэтажного дома с мансардой размером в плане 10x6м.

Армирование ленточного фундамента: расчет, схема, вязать или варить? | Фундамент дома | Дом и дача

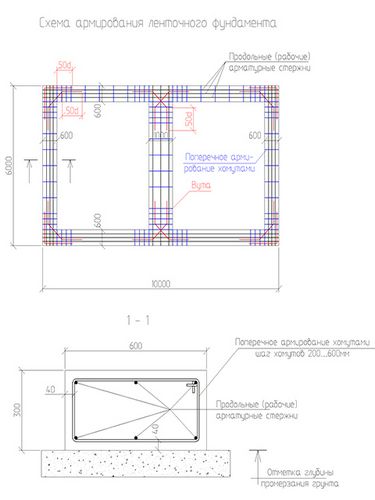

Пример армирования ленточного фундамента.

Продольное армирование выполнено шестью стержнями арматуры класса A-III диаметром 12мм. Поперечное – хомутами из арматуры класса A-I диаметром 8мм. Шаг хомутов принят в области углов и Т-образных пересечений 200мм, в остальных местах 600мм.

Углы и места Т-образных пересечений усилены угловыми и диагональными вутами из арматурных стержней класса A-III диаметром 12мм. Нахлест вут в области примыкания к продольным стержням принят 50 диаметров (50х12мм=600мм).

Стыкование по длине рабочих стержней армирования в таком случае можно выполнить нахлёстом по длине идентичной протяженности (600мм). В таких местах также целесообразно ставить хомуты с учащенным шагом (200мм). Длина арматурных стержней достигает 11,7м. По возможности с целью сокращения объемов работ стоит избегать продольных соединений.

Армирование углов и Т-образных пересечений также допускается выполнять так называемыми лапками. Они представляют собой Г-образный загиб продольных стержней на всё ту же величину 50d.

Армирование ленточного фундамента: расчет, схема, вязать или варить? | Фундамент дома | Дом и дача

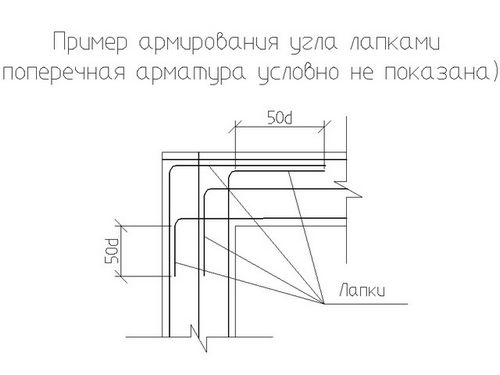

Пример армирования угла ленточного фундамента лапками.

При армировании ленточного фундаменты следует выполнять требования по защитному слою арматуры – во избежание ржавления. Для фундаментов величина защитного слоя составляет 40мм у боковых и верхней граней. Для подошвы так же допускается принимать 40мм в случае устройства подготовки из бетона кл. В2,5…В10 толщиной 100мм. В противном случае защитный слой для подошвы придётся увеличить до 70мм.

Сколько нужно арматуры для ленточного фундамента

Важным вопросом перед началом строительства является его стоимость. Определить её в объёме фундамента без определения требуемого количества арматуры невозможно. Но для первоначальной оценки можно воспользоваться весовым коэффициентом армирования. За десятилетия проектирования и строительства был выведен показатель количества арматуры для зданий малой этажности. Он равен приблизительно 80 кг/м3. То есть если для Вашего ленточного фундамента требуется 20м3 бетона, арматуры в среднем понадобится 20х80=1600кг. Требуемый объём бетона при этом посчитать не сложно – нужно лишь знать периметр здания, протяжённость несущих внутренних стен, задаться высотой ленты 300мм и умножить на её ширину.

В условиях экономии перед покупкой арматуры целесообразно выполнить более точный расчёт. Для этого придётся нарисовать схему армирования, определить общий погонаж продольной и поперечной арматуры, вут, добавить 5-10% на обрезки и затем умножить полученные данные на вес погонного метра для каждого из диаметров.

Армирование ленточного фундамента: расчет, схема, вязать или варить? | Фундамент дома | Дом и дача

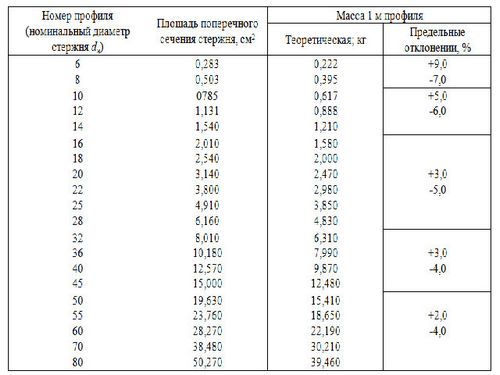

Таблица веса 1 м.п. арматурного стержня в зависимости от диаметра

Армирование ленточного фундамента - вязать или варить?

Арматурные стержни объединяются в каркасы путём сваривания или вязания. Каждый из методов имеет свои преимущества и недостатки.
Основным недостатком сварного соединения является невозможность (согласно действующим нормам и стандартам) выполнить качественное поперечное соединение ручным электродом.

Армирование ленточного фундамента: расчет, схема, вязать или варить? | Фундамент дома | Дом и дача

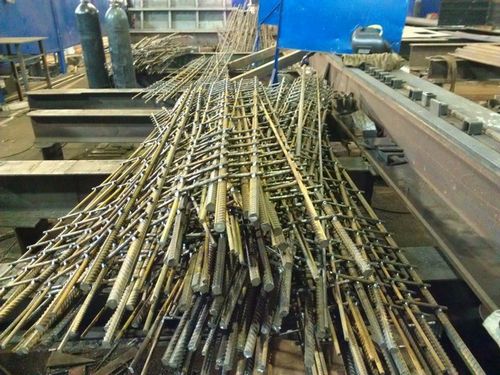

Сварной арматурный каркас.

В заводских условиях каркасы и сетки варят контактной, а не дуговой, сваркой. На практике строители часто пренебрегают требованиями норм, и варят вручную. В результате очень часто возникает либо непровар (соединение не достаточно прочное), либо подрез (ослабление продольного стержня). Кроме того, арматуру класса A-III допускается изготавливать из стали марки 35ГС, имеющей проблемы по свариваемости. Если добавить необходимость наличия сварочного аппарата, умение владения им, значительный расход электроэнергии, то преимущества вязаного соединения становятся очевидны.

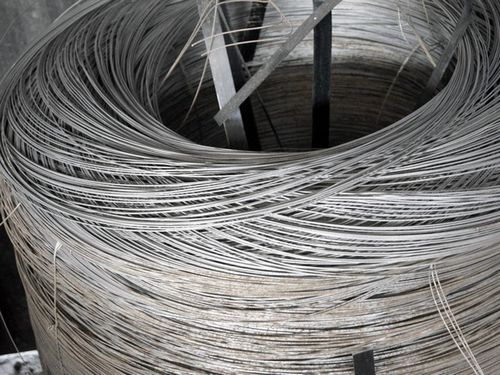

Вязаное соединение выполняется с помощью вязальной проволоки диаметром 0,8-3мм.

Армирование ленточного фундамента: расчет, схема, вязать или варить? | Фундамент дома | Дом и дача

В качестве инструмента применяется вязальный крючок. (См. фото в начале работы.) Преимуществами такого соединения является отсутствие всех недостатков, характерных для сварного соединения, но есть и свои – высокая трудоёмкость, меньшая жёсткость в сравнении со сварным вариантом (устраняется посредством дополнительных диагональных стержней-распорок для придания каркасу жесткости на этапе бетонирования).

Армирование ленточного фундамента: расчет, схема, вязать или варить? | Фундамент дома | Дом и дача

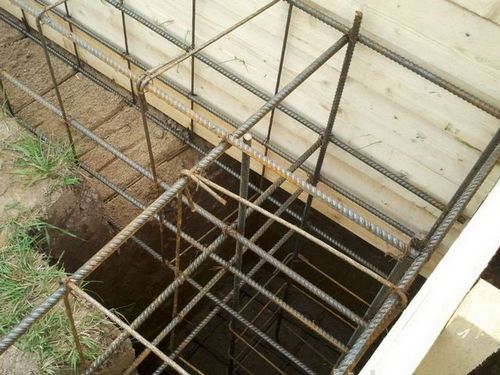

Вязаный по месту арматурный каркас.

В случае сварных соединений поперечная арматура выполняется отдельными стержнями, привариваемыми к продольным. Их расположение при этом должно быть как по вертикале, так и по горизонтали. При вязаном варианте по шаблону гнутся хомуты замкнутого сечения, которые опоясывают рабочие стержни. Шаблон представляет собой прочный стол с вбитыми в него арматурными коротышами. Их расположение на столе соответствует положению продольных стержней в сечении фундаментной ленты. Загибая вокруг коротышей стержни посредством куска трубы в качестве рычага, можно изготовить хомуты самостоятельно.
