В бюджете строительства для ленточных фундаментов и низких ростверков можно экономить, используя черновую стяжку пола на грунту вместо перекрытий на балках или из ПК плит. Она должна быть изготовлена в соответствии с нормативами СП 31-105 от 2002 года (энергоэффективные каркасные дома, раздел 5.6). Однако, эта схема не является окончательной.

Содержание:

Конструкция пола по грунту

В СП 31-105 указан минимально допустимый конструктив пола по грунту:

  • слой подстилающий 10 см (песок или щебень обязательно уплотняются виброплитой послойно);
  • пленка полиэтиленовая 15 микрон;
  • стяжка из бетона 5 см.
Черновой пол по грунту: последовательность заливки

Конструкция пола по грунту в соответствии с СП 31-105.

На практике конструкция пирога дополняется следующими элементами:

  • подбетонка – стяжка по подстилающему слою, позволяющая защитить гидроизоляцию от точечных проколов щебнем и надежно герметизировать стыки;
    Черновой пол по грунту: последовательность заливки

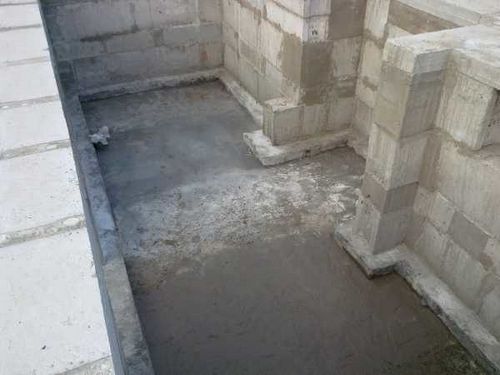

    Подбетонка для пола по грунту

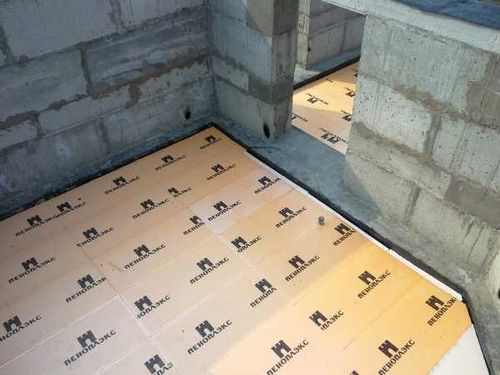

  • утеплитель – высокоплотный пенополистирол экструдированный марок ЭППС либо XPS;
    Черновой пол по грунту: последовательность заливки
  • арматурная сетка – предотвращает разрушение бетона от растягивающих нагрузок в подошве чернового пола по грунту;
  • демпферный слой – обычно полосы пенополистирола, установленные на ребро, по периметру цоколя, ростверка или фундамента;
    Черновой пол по грунту: последовательность заливки

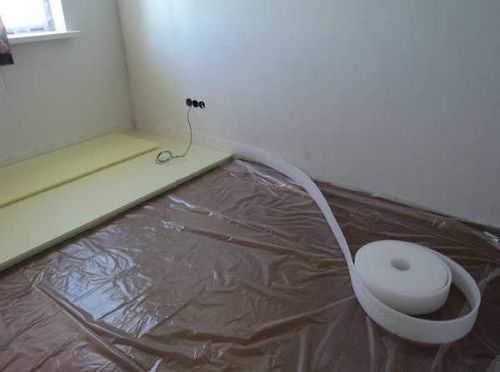

    Демпферная лента.

  • теплый пол – снижает теплопотери внутри конструкции, повышает комфортность эксплуатации здания.
    Черновой пол по грунту: последовательность заливки

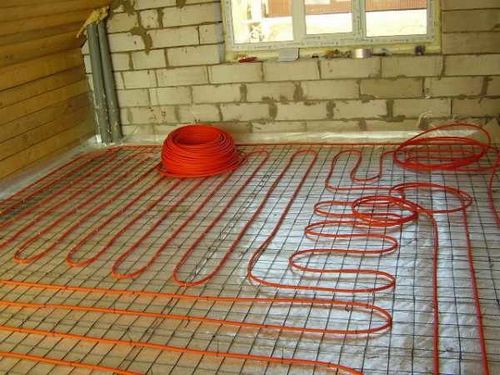

    Теплый пол внутри пола по грунту.

Например, дорогостоящий пенополистирол часто заменяют керамзитобетоном, совмещая два слоя (Не рекомендуем этого делать, ниже объяснено почему). В идеале стяжка чернового пола по грунту должна отливаться между элементами фундамента. Однако на нее часто опирают тяжелые перегородки или внутренние несущие стены. Поэтому в местах расположения этих ограждающих конструкций пола по грунту усиливается ребрами жесткости:

  • увеличение толщины конструкции – в слое утеплителя создаются разрывы, чтобы керамзитобетон или бетон доходил до подстилающего слоя;
  • устройство двух поясов армирования – внутрь ребра жесткости укладывается арматурный каркас, жестко связанный проволочными скрутками с нижней сеткой.
Черновой пол по грунту: последовательность заливки

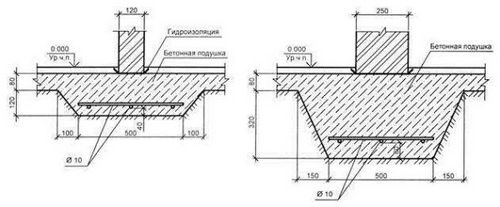

Усиление пола по грунту под перегородкой

Важно! В местах расположения тяжелых отдельно стоящих конструкций (камин, внутренняя лестница, печь, насосное оборудование или котел весом от 400 кг) лучше не рисковать. Нужно возвести отдельный фундамент и примкнуть к нему пол по грунту через демпферный слой.

Существует еще несколько нюансов при заливке пола по грунту из керамзитобетона или обычной смеси с щебеночным наполнителем:

  • стояки инженерных систем – оборачиваются демпферной лентой на всю высоту стяжки для снижения структурных шумов внутри помещения;
  • перегородки из ГКЛ – гипсокартон неизбежно впитает влагу из стяжки во время ее высыхания, поэтому перед заливкой монтируются только каркасы из оцинкованного профиля и обшиваются полосой ГКЛ на высоту 10 – 15 см, остальные поверхности зашиваются после высыхания пола по грунту.
    Черновой пол по грунту: последовательность заливки

    Варианты примыкания стяжки к стенам.

В проект коттеджа должен быть заложен пристенный или кольцевой дренаж. Однако, даже при его наличии песчаный подстилающий слой является техногенной зоной, внутри которой возможен капиллярный подсос почвенных вод. Поэтому вместо песка рекомендуется использовать щебень, в котором подъем влаги вверх капиллярно невозможен.

Пол по грунту своими руками

Даже имея информацию о конструкции пирога пола по грунту, для индивидуального застройщика остается открытым вопрос, когда заливать стяжку. Последовательность работ может быть разной:

  • устройство пола по грунту сразу после набора прочности фундаментом (ростверком);
  • после завершения строительства коробки и перекрытия последнего этажа.

Первый вариант возможен, ели стройка не будет законсервирована в зиму. Так как после намокания и промерзания керамзитобетон неизбежно растрескается, снизит прочность. Вторая методика предпочтительнее, так как место работ защищено от осадков, имеются стены, к которым крепится демпферная лента или устанавливается вертикально пенополистирол.

Обратная засыпка

Черновая стяжка пола по грунту обязана опираться на упрочненный подстилающий слой, поскольку любые просадки чреваты разрушением. Поэтому необходимо соблюсти следующие требования:

  • удаление пахотного слоя – чернозем содержит органику, которая под бетоном разлагается анаэробными микроорганизмами и просаживается в первые 3 – 8 месяцев эксплуатации пола;
  • послойное уплотнение – внутрь низкого ростверка или МЗЛФ засыпается 10 – 15 см нерудного материала или природного грунта с минимальным содержанием глины (суглинок, супесь), трамбуется виброплитой до состояния, когда на нем не остаются следы обуви, после чего операция повторяется до достижения проектной отметки.

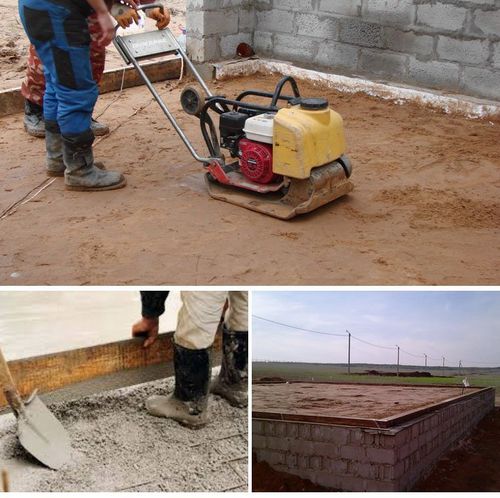

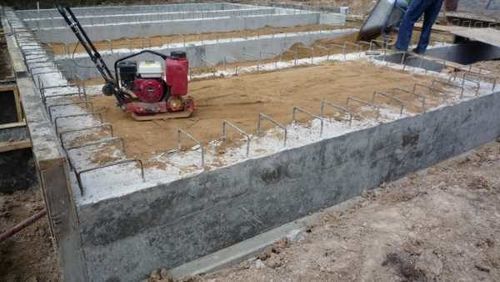

Уплотнение материала обратной засыпки для пола по грунту

Совет! Если на участке плодородный слой залегает на большую глубину (0,8 – 1,2 м), резко увеличится объем земляных работ и затраты на покупку материалов обратной засыпки. В этом случае рекомендуется рассмотреть варианты перекрытия ПК или по балкам.

Ремонтопригодность пола по грунту нулевая, поэтому коммуникации разводятся на этом же этапе. Под отапливаемым зданием канализация и водопровод промерзнуть не могут, поэтому утеплять их не имеет смысла. Для обеспечения ремонтопригодности инженерных систем коммуникации укладываются в трубах большего диаметра, чтобы их можно было вытащить и смонтировать новые при выработке ресурса и засорении.

Черновой пол по грунту: последовательность заливки

Подбетонка и гидроизоляция

Даже на сухих грунтах рекомендуется устройство гидроизоляции, так как уровень грунтовых вод может изменяться со временем, внутри основания присутствуют почвенные воды. Она создается из пленочных или рулонных битумных материалов. Основными проблемами являются:

  • на песке сложно герметизировать стыки гидроизоляции стяжки чернового пола по грунту;
  • острые края щебня прокалывают материалы, нарушая непрерывность слоя.

Задачи решаются заливкой подбетонки толщиной 3 – 5 см без армирования. Эту стяжку так же необходимо отсечь от элементов фундамента демпферной лентой. Для экономии бюджета строительства обычно применяется тощий бетон В 7,5.

Черновой пол по грунту: последовательность заливки

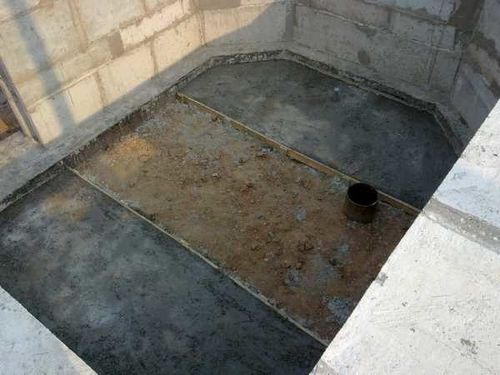

Подбетонка для наплавления гидроизоляции.

Если подстилающий слой выполнен из керамзита (например, в регионе стоимость этого материала низкая или у владельца остались запасы), используют другую методику:

  • подстилающий слой укрывается штукатурной сеткой с мелкой ячейкой, препятствующей всплытию керамзита;
  • поверхность проливается цементным молочком, чтобы поверхность напоминала керамзитобетон и была выровнена для наплавления рулонной гидроизоляции.

Аналогичную технологию можно использовать для щебня, однако дешевле обходится выравнивание этого инертного материала слоем песка, толщина которого вдвое больше фракции щебня.

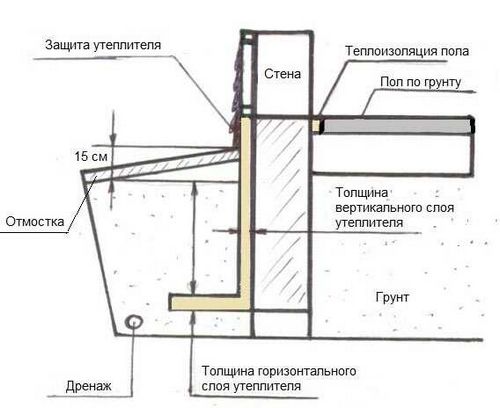

Схема утепления пола по грунту

В классических технологиях теплоизоляция стяжки чернового пола по грунту производится экструдированным пенополистиролом высокой плотности, который не сминается под нагрузкой. Если применить керамзитобетон, считающийся «теплым», потребуется гораздо более толстый слой. Работать с этим материалом неудобно, так как окатыши стремятся всплыть, пропитываются влагой и долго сохнут внутри помещения.

Важно! Коэффициент теплопроводности керамзита = 0,1 Вт/ (м*К), пенополистирола = 0,04 В Вт/ (м*К), т.е. керамзит в 2,5 раза лучше проводит тепло. Казалось бы можно залить стяжку потолще и отказаться от утеплителя. Но керамзит используется в смеси с раствором цемента (керамзитобетон), а его теплопроводность уже 0,5 Вт/ (м*К), что в 12,5 раз больше чем у пенополистирола. Отсюда следует, для того чтобы заменить слой пенополистирола толщиной 5 см необходимо залить стяжку из керамзитобетона толщиной 62,5 см. Комментарии, как говорится, излишни. Плюс ко всему керамзит очень гигроскопичный материал, отсюда высокие требования к качеству гидроизоляции.

Черновой пол по грунту: последовательность заливки

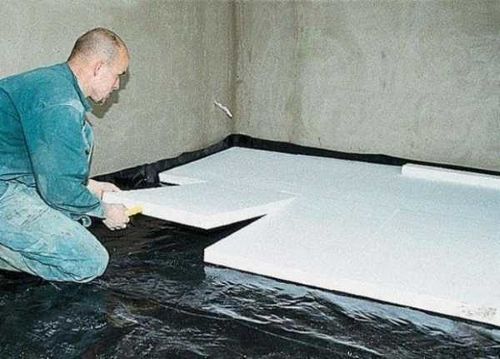

Под бетон укладывается два 5 см слоя ЭППС со смещением швов наподобие кирпичной кладки. Под тяжелыми перегородками в утеплителе создается разрыв на ширину стены, внутрь получившегося ребра жесткости монтируется арматурный каркас.

Армирование

Черновая стяжка пола по грунту фундаментом не является, нагрузок от сил пучения не испытывает. Поэтому достаточно однослойного армирования сварной сеткой из прутков 3 – 5 мм, однако следует учесть нюансы:

  • укладывать сетку необходимо в зоне растяжения бетона, то есть, ближе к подошве конструкции;
  • рекомендуемый защитный слой составляет 1,5 – 2 см, поэтому сетка размещается на полимерных или бетонных прокладках, установленных на пенополистирол.
Черновой пол по грунту: последовательность заливки

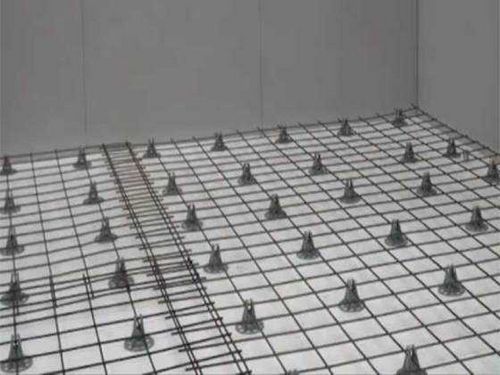

Рис. 15 Схема армирования

По периметру конструкции следует обеспечить аналогичный защитный слой. Обычно применяются карты с ячейкой 10 х 10 – 15 х 15 см, нахлест составляет минимум одну ячейку. Контуры теплого пола укладываются на сетку, фиксируются к ней нейлоновыми хомутами .

Демпферный слой и заливка

Стяжка чернового пола по грунту отсекается от стен, цоколя, ростверка или фундамента демпферным слоем. Для этого по периметру ограждающих конструкций на ребро устанавливаются полосы пенополистирола или поверхность стен оклеивается специальной лентой по периметру. Высота демпфера должна быть больше толщины стяжки из бетона, излишки срезаются позже при монтаже плинтуса.

Черновой пол по грунту: последовательность заливки

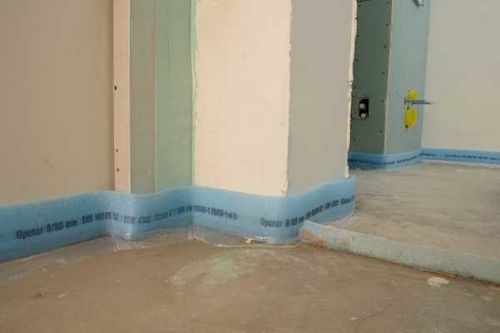

Монтаж демпферного слоя.

Стяжку чернового пола по грунту желательно изготовить в один прием, чтобы обеспечить максимальный ресурс конструкции. Однако в крупногабаритных помещениях больше 50 м2 необходимо создание температурных швов за счет укладки специального профиля.

Черновой пол по грунту: последовательность заливки

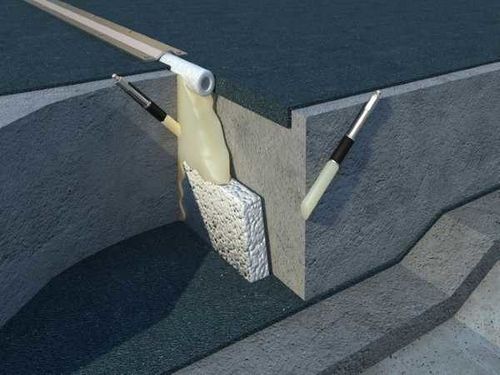

Температурный шов.

Для удобства выравнивания часто применяются штукатурные маяки, устанавливаемые на быстротвердеющие растворы (например, гипс или стартовая шпатлевка).

Смесь укладывается между маяками, разравнивается правилом. Маячки либо остаются вмурованными в пол по грунту, либо удаляются после некоторого отвердевания, а образовавшиеся пустоты заполняются бетоном и выравниваются повторно. Поверхность периодически увлажняется в первые трое суток для предотвращения раскрытия трещин.

Черновой пол по грунту: последовательность заливки

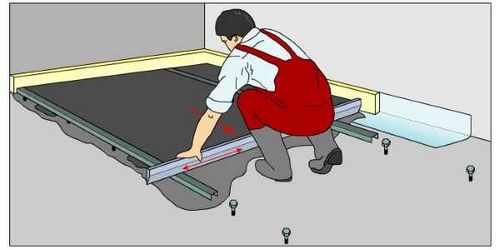

Заливка по маякам.

Таким образом, черновую стяжку конструкции пола по грунту можно изготовить своими силами с учетом приведенных рекомендаций.
