Сделать одномаршевую лестницу самому – вполне реально!

Лестница на второй этаж в деревянном доме вполне может быть изготовлена самостоятельно. В этом вам помогут приведённые ниже схемы и рекомендации. А достаточно подробно описанный алгоритм по подбору материалов, инструментов, изготовления несущих деталей и финишной отделке сделает процесс производства и монтажа еще более простым.

Содержание:

Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

Разновидности лестниц

Для перемещения между этажами частного дома используются самые разные лестницы. При этом чаще всего их делают именно из дерева – так они получаются и достаточно прочными, легкими, и красивыми. Дополнительным плюсом является простота обработки материала, что позволяет выполнять монтаж самостоятельно.

Конструкция деревянной лестницы на второй этаж может быть разной. Наиболее распространены такие разновидности:

Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

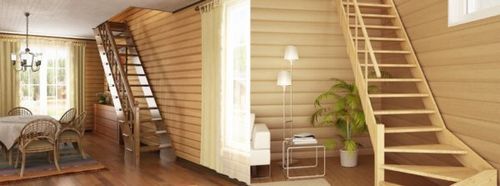

Фото типовых маршевых лестниц, отлично подходящих для небольших частных домов

  1. Маршевые лестницы – самые простые, и потому самые популярные. Состоят из одного или нескольких прямых маршей, на которых размещаются горизонтальные ступени. Основным недостатком маршевой конструкции является большая занимаемая площадь.

С другой стороны, пространство под лестницей можно отгородить и использовать в качестве кладовки или другого подсобного помещения. Жилую комнату там обустраивать не стоит – пример Гарри Поттера показывает, что в такой каморке не очень комфортно.

  1. Винтовые лестницы – более сложные в проектировке и возведении, но при этом куда более компактные. Основу конструкции составляет осевая часть, к которой крепятся расположенные по спирали ступени. Помимо небольшой занимаемой площади к преимуществам можно отнести привлекательный внешний вид: винтовая лестница вполне может стать центральным элементом интерьера любой комнаты.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

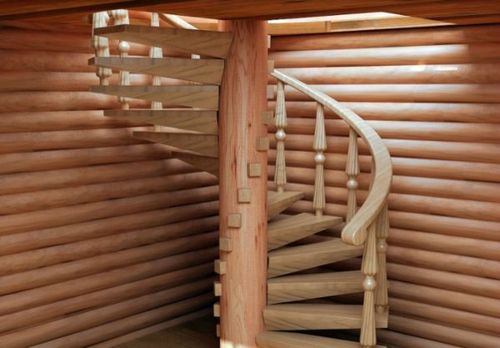

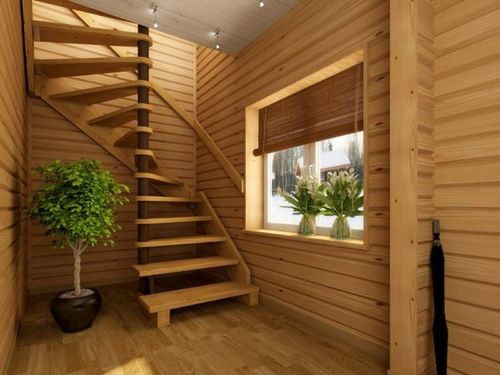

Винтовая лестница в прихожей частного дома. Все ступени крепятся к осевой части

Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

Еще один вариант компактной винтовой лестницы: она сочетает высокую функциональность с малой занимаемой площадью

  1. Лестницы на больцах – относительно новая разновидность. По внешнему виду напоминают маршевые, но ступени у них не опираются на наклонные несущие элементы, а подвешиваются к потолку или несущему брусу на длинных металлических стержнях.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

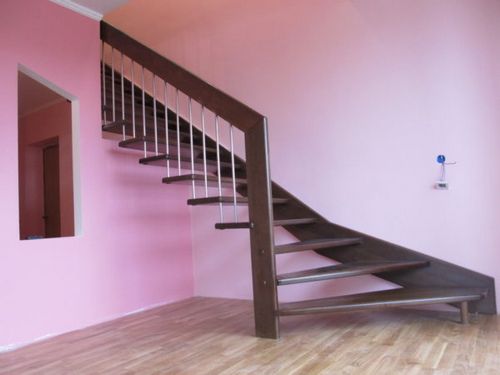

Пример лестницы на больцах с креплением к несущему брусу

В принципе, все описанные конструкции можно изготовить самостоятельно. Однако если ранее вы не сталкивались с такими задачами, и это ваш первый опыт, то начинать стоит с маршевого варианта. Именно на него мы и будем ориентироваться в следующих разделах.

Расчет основных параметров

Перед тем как приступать к закупке материалов и изготовлению заготовок для будущей конструкции, нам необходимо определиться с ее основными размерами. Конечно, можно использовать готовые чертежи деревянных лестниц на второй этаж (в том числе и приведенные в этой статье), но знать габариты основных элементов просто необходимо.

Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

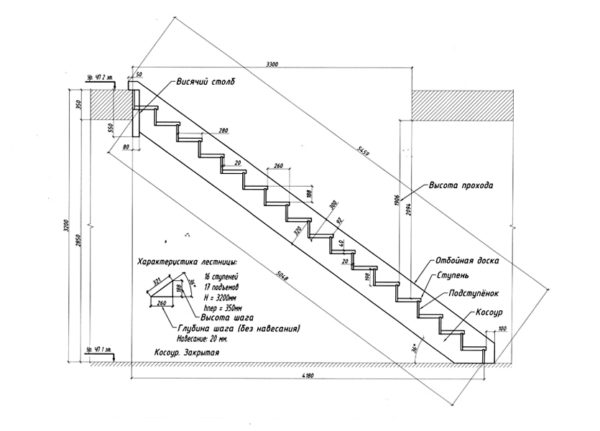

Чертеж лестницы маршевого типа с оптимальным размером деталей

Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

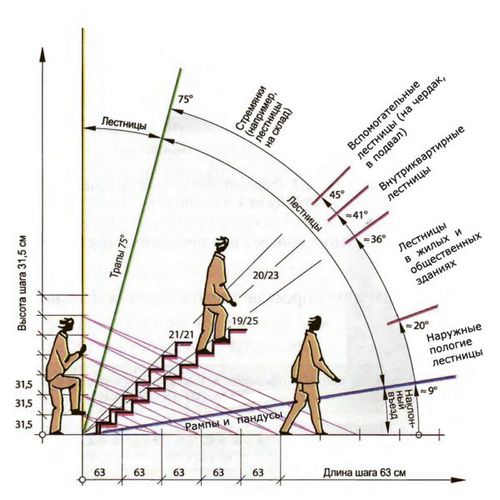

Схема для выбора угла наклона лестничного марша

Лестница, соединяющая два жилых помещения, должна соответствовать таким требованиям:

  1. Оптимальный уклон марша – от 1:2 до 1:2,7 (соотношение высоты к ширине). Соответственно, угол наклона подъемной части будет в пределах от 30 до 40 градусов.
  2. Размер марша — от 4 до 18 ступеней. Если по результатам расчетов получится большее количество, то стоит делать двухмаршевую лестницу с площадкой посередине. Также желательно делать нечетное количество ступеней в марше – тогда и начинать, и заканчивать движение мы будем с одной ноги.
  3. Ширина марша – минимум 750 мм. Для максимально комфортного перемещения лестницу на второй этаж обычно делают не уже 1 м, а парадные лестницы из гостиной могут быть и более 1,5 м в ширину.
  4. Высота ступени – от 150 до 210 мм.
  5. Ширина проступи (плоской части ступени) — 250-350 мм.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

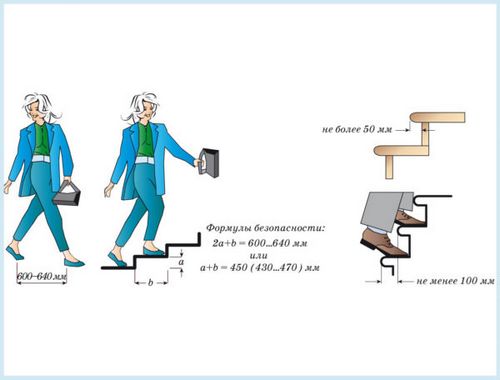

По этим формулам удобно определять высоту ступеней и их ширину

Чем более пологую лестницу мы делаем, тем шире должна быть проступь. Обычно для расчетов пользуются формулой 2h*S = 600…640 мм, где h – высота ступени, а S – ширина проступи.

  1. Оптимальный размер свеса (выступа проступи над вертикальной частью) – не более 50 мм. В противном случае есть риск задеть выступ носком ботинка.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

Пример двухмаршевой конструкции с габаритами

Есть требования и к нагрузке, которую должна выдерживать конструкция:

  1. Несущая способность самой лестницы – не менее 200 кг.
  2. Несущая способность перил или другого ограждения – 125 -160 кг.

Материалы и инструменты

Заготовки для лестницы и расходные материалы

Если мы будем делать маршевую лестницу самой простой конструкции, то для ее изготовления нам будут нужны и деревянные заготовки, и сопутствующие материалы.

Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

Чертеж маршевой лестницы на косоурах с размерами деталей

Перечень заготовок включает:

  1. Для несущих частей (тетивы, косоуры) берем массивный брус или клееную доску. Длина детали должна быть чуть больше размера марша, оптимальная толщина – от 50 мм, ширина – 200–300 мм.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

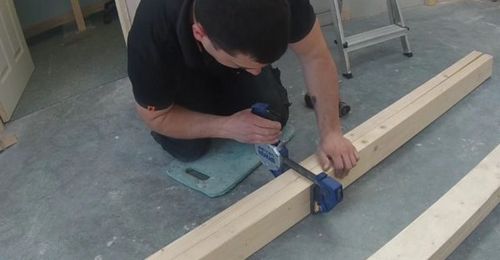

Для изготовления косоуров можно склеивать несколько заготовок

  1. Ступени делаем из обрезной доски толщиной от 30 мм. Для проступей берем доску шириной минимум 30 см (возможно, потребуется обрезка), для подступенков – 20 см. Если для изготовления проступей используются детали из ценных пород дерева, то плоские части можно делать не цельными, а составными (цена узкой доски обычно ниже).
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

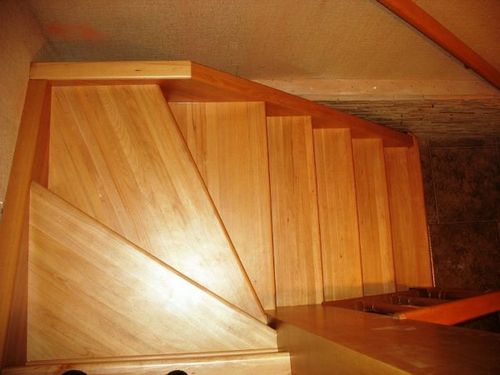

Проступи сделаны из массивной или клееной доски

  1. Для скрытых несущих частей приобретаем брусья сечением минимум 40х40 мм. Эти заготовки во многом универсальны, потому их можно взять с запасом.
  2. Для перил нам будут нужны поручни, балясины и стойки. Эти детали отличаются сложной формой, потому их проще всего купить в готовом виде. Впрочем, при наличии токарного станка и свободного времени можно существенно сэкономить, выточив несколько десятков балясин своими руками.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

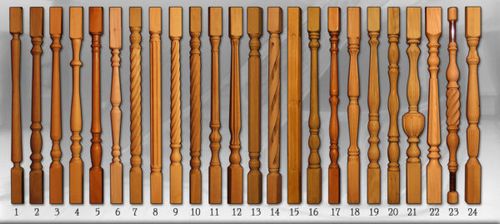

Разные формы балясин

Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

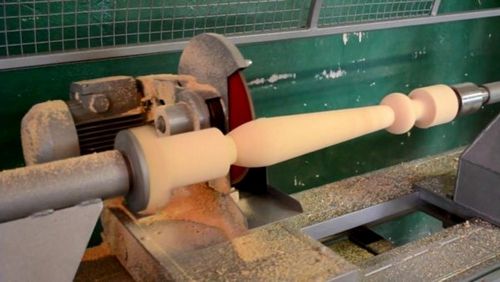

Точение балясины на станке

Все изделия должны быть изготовлены из целой и достаточно сухой (не более 8 — 12% влажности) древесины.

Наилучшими породами для изготовления лестниц являются дуб, ясень и бук. В целях экономии и упрощения работы можно взять и сосновые детали, но тогда придется потратить немало времени и сил на борьбу с потеками смолы. Да и прочность у сосны ниже, потому износ ступеней будет куда заметнее.

Перечень расходных материалов включает:

Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

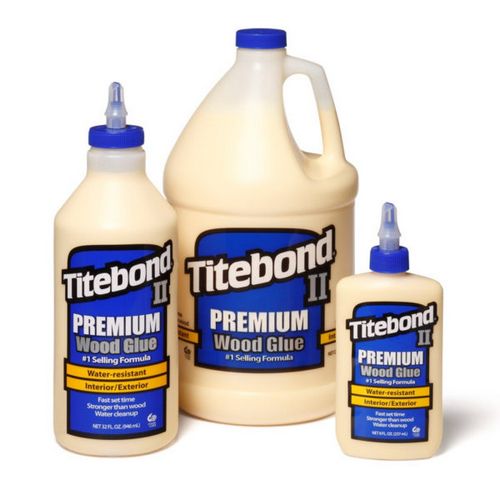

Клеевые составы для дерева

  1. Крепеж – гвозди, саморезы по дереву, нагели, скобы и т.д.
  2. Столярный клей для соединения деревянных деталей.
  3. Наждачная бумага – для шлифовки заготовок.
  4. Шпатлевка для дерева.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

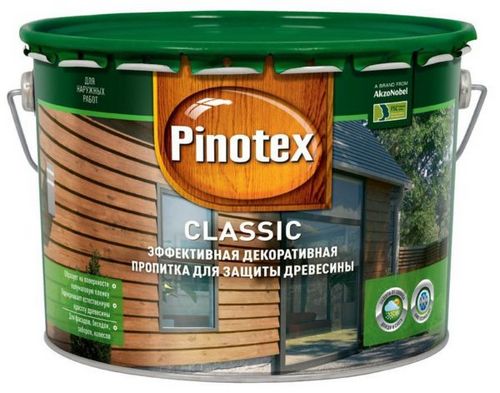

Антисептическая пропитка помогает сохранять древесину

  1. Функциональные пропитки – антисептики, антипирены и т.д. Лучше всего приобрести комплексный состав, который не только защищает древесину от воды и повреждения микроорганизмами, но и снижает ее горючесть.
  2. Декоративные составы – лаки, воски, масла, интерьерные краски и т.д. Здесь все зависит от того, хотите ли вы подчеркнуть природную текстуру древесины, или наоборот, замаскировать ее.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

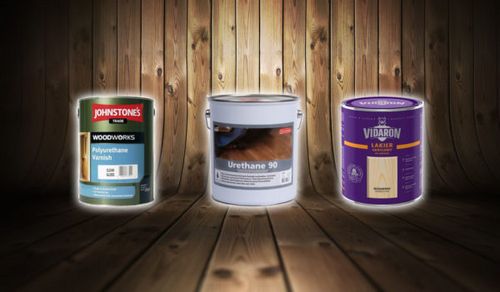

Лакировка – один из наиболее популярных видов защитно-декоративной обработки

Набор инструментов

Для изготовления лестниц подойдет тот же набор инструментов, что и для других плотницких и столярных работ. Минимальный перечень включает такие позиции:

Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

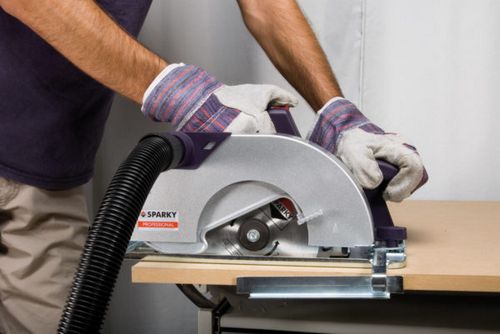

Основные работы выполняем с использованием дисковой пилы

  1. Пила по дереву (желательно две – одна дисковая/сабельная и одна ножовка).
  2. Дрель с набором сверл.
  3. Шуруповерт.
  4. Стамески разного размера для выборки материала.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

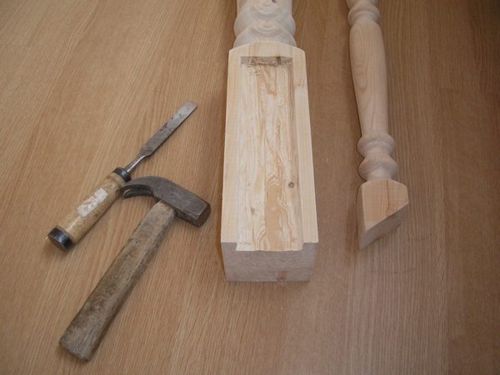

Для формирования пазов нужны стамески

  1. Ручной фрезер (если есть — очень полезная штука!).
  2. Шлифовальная машинка.
  3. Уровень (лучше два – длинный для общего выравнивания конструкции, и короткий – для выставления отдельных деталей).
  4. Рулетка.
  5. Ручной инструмент.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

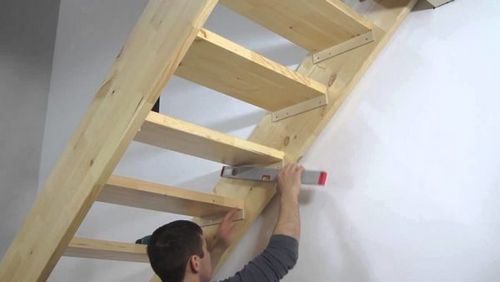

Контролировать положение деталей удобнее с помощью небольшого уровня

Как делается лестница

Изготовление несущего каркаса

В этом разделе мы расскажем, как делается лестница на второй этаж своими руками. Начинать необходимо с изготовления и установки несущих деталей.

Алгоритм выполнения работ описан в таблице:


Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото
Изготовление косоуров (тетив):
  • два или три бруса толщиной не менее 50 мм и шириной до 300 мм обрезаем в размер будущего лестничного пролета. Края брусьев подрезаем таким образом, чтобы косоуры можно было установить на пол первого этажа;
  • на верхних гранях несущих брусьев делаем вырезы под монтаж ступеней. Для формирования вырезов удобно использовать прямоугольный шаблон;
  • изготовленные детали начерно шлифуем, после чего обрабатываем проникающими антисептическими пропитками.

Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото
Установка косоуров:
  • вырезанные тетивы устанавливаем в пролет между этажами. Нижний край фиксируем с помощью бруса, закрепленного на полу или капитальном основании, верхний — крепим к опорной балке потолка второго этажа. Крепление можно усилить металлическими уголками;
  • косоур, находящийся возле стены, фиксируем к ней с помощью длинных толстых саморезов или анкеров;
  • между собой соединяем тетивы либо длинными металлическими стержнями с резьбой, либо деревянными брусьями.

Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

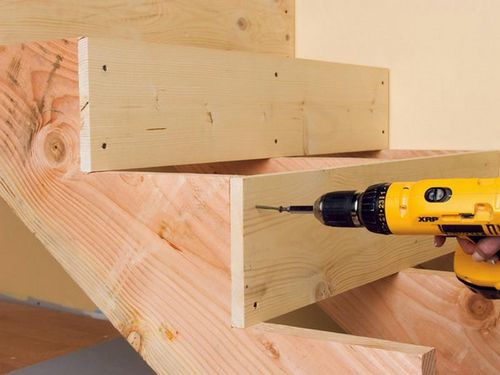

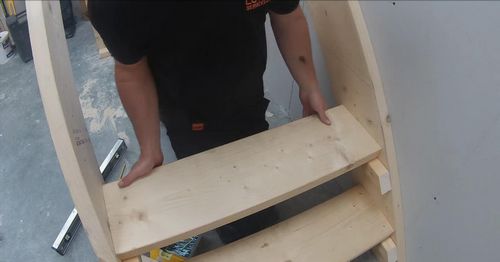

Монтаж ступеней:
  • сверху на вырезы косоуров укладываем проступи, вырезанные из доски толщиной не менее 30 мм. Проступи закрепляем на косоурах либо стальными уголками с изнанки, либо саморезами, завинченными в потай;
  • к вертикальным частям опорной конструкции крепим подступенки.

Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото
Установка перил:
  • в верхней и нижней части к полу крепим стойки или тумбы. Между ними на выбранной высоте (900–1200 мм) натягиваем шнур, на который будем ориентироваться при монтаже ограждения;
  • балясины закрепляем на ступенях либо саморезами, либо путем вклеивания деревянных шкантов в пазы. По шнуру обрезаем верхние части балясин под углом;
  • на балясины укладываем поручень и закрепляем его с помощью клея.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

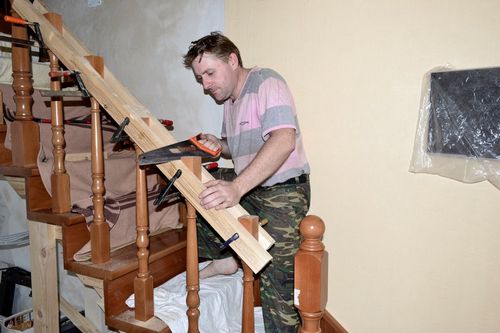

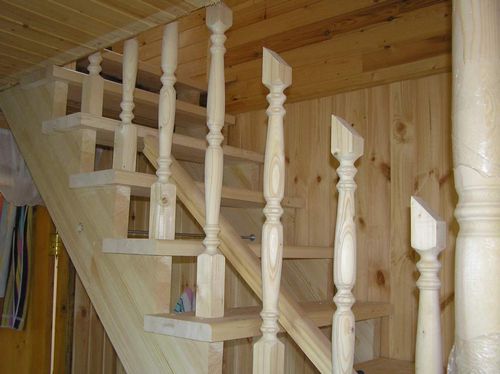

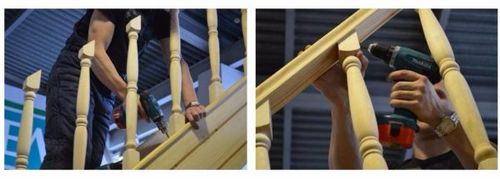

Монтаж перил завершается фиксацией балясин и поручня

Финишная отделка

Что можно сделать для того, чтобы наша новая лестница выглядела максимально привлекательно? Перечень работ по финишной отделке включает такие операции:

Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

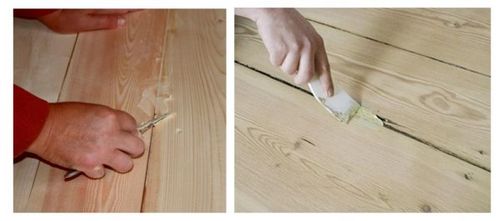

Заполнение шпаклевкой всех щелей нужно для получения идеально ровной поврехности

  1. Шпаклевка. Берем готовую шпаклевочную массу для дерева или самостоятельно смешиваем древесную пыль, столярный клей ПВА и краску нужного оттенка. Этими составами заполняем все щели, дефекты, а также места установки крепежных элементов, после чего тщательно просушиваем конструкцию. Если необходимо заполнить большое отверстие, то шпаклевку стоит наносить в несколько слоев, хорошенько просушивая каждый из них.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

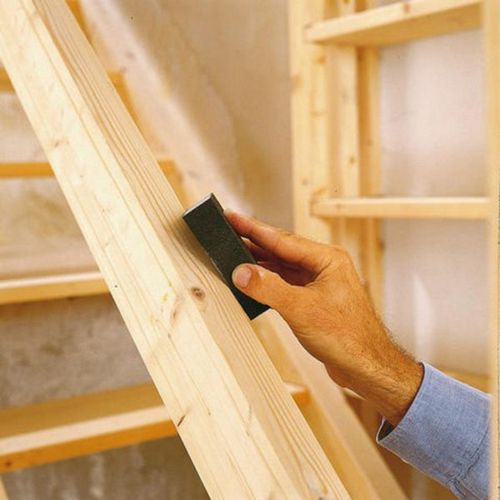

Особо ответственные участки лестницы шлифуем вручную

  1. Шлифовка. После высыхания шпаклевки берем наждачную бумагу или шлифовальную машинку и выполняем чистовую обработку всех деревянных поверхностей. В процессе шлифовки удаляем все неровности. Особое внимание уделяя плоским частям проступей и перилам.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

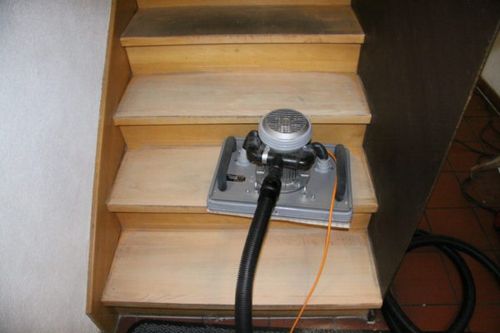

Тщательно шлифуем все поверхности лестницы вручную или электрическим инструментом

После шлифовки желательно обеспылить обработанные участки, протерев их влажной ветошью, а затем – просушив.

  1. Грунтовка. Отшлифованную лестницу обрабатываем антисептической грунтовкой. Грунт наносится минимум в два слоя с паузой в несколько часов между подходами.
  2. Декоративная обработка. Все поверхности вскрываем лаком, пропитываем маслом для древесины или окрашиваем – в зависимости от того, какой результат мы планируем получить. Декоративные материалы наносим тонкими слоями в несколько приемов – так покрытие получится более однородным, а значит, более прочным и долговечным.
Деревянные лестницы на второй этаж: винтовые и другие конструкции, изготовление, видео и фото

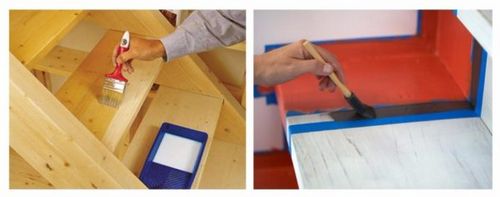

Окрашиваем или лакируем готовую лестничную конструкцию

Заключение

Руководствуясь приведёнными советами, вы сможете сами сделать деревянную лестницу на второй этаж. В работе вам помогут показанные выше схемы и чертежи, а также познавательное видео в этой статье. Все возникающие вопросы можно задавать в комментариях – так вы получите максимально оперативный и полный ответ.
