Детектор скрытой проводки

Во время работ с электричеством необходимо знать, где расположены провода. Даже непрофессиональные электрики с этим согласятся. Если думать логически, то каждый из нас ответит, что провода должны лежать вертикально или горизонтально. В идеале так должно быть, но в советское время при строительстве домов такой принцип редко соблюдался.

Поэтому если вам будет нужно просверлить стену, можно случайно наткнуться на проводку. Думаем вряд ли стоит описывать последствия такого «столкновения». А ведь сверлить стену наобум — значительный риск. Поэтому без предварительного поиска проводки лучше не начинать. Как раз для подобных целей и был изобретён полезный и интересный прибор — детектор скрытой проводки. Его можно найти в строительных магазинах не так часто, как хотелось бы. Поэтому мы предлагаем смастерить подобный искатель своими руками. Конечно, в итоге вы получите прибор более простой, однако его будет вполне достаточно для домашних и бытовых целей. Ведь интересно не только получить в результате настоящий «сигнализатор», но и просто проверить свои силы в подобного рода деятельности. Ещё один плюс — затраты будут гораздо меньше, чем при покупке готового прибора, тем более у вас появится ещё один повод для гордости!

Если же вам необходимо точно знать нахождение всех проводов, даже тех, которые не находятся под напряжением, в этом случае самодельный прибор не поможет. Тогда вам понадобится более качественный и, соответственно, более дорогой индикатор скрытой проводки из магазина. Но если вам нужно вкрутить дюбель и повесить полочку или картину, то самодельного прибора обнаружения будет более чем достаточно.

Как собрать детектор?

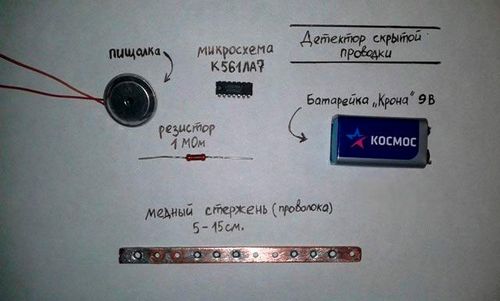

Основой выступит дошедшая до нас со времён советской эпохи микросхема К 561 ЛА 7. Она достаточно чувствительна к любым колебаниям статического и электромагнитного полей, от которых её будет защищать резистор. Он будет располагаться между микросхемой и антенной. От её длины зависит чувствительность самого прибора для обнаружения проводки. Мы предлагаем сделать антенну своими руками из медного проводка длиной не более пятнадцати сантиметров. Уже при длине в восемь сантиметров наблюдается корректная стабильная работа детектора.

Обратите внимание: известны случаи, когда самодельный детектор скрытой проводки с десятисантиметровой антенной работал некорректно в результате самовозбуждения микросхемы. Однако и слишком короткая антенна не вариант, поскольку она может не прочувствовать глубоколежащие в стене провода, поэтому не подаст вам сигнал. Однако говорить о каком-то конкретном значении антенны нельзя. Вам придётся определить её самостоятельно. Как это сделать? Выберите антенну наибольшей длины и в зависимости от её «поведения» постепенно её укорачивайте. Нужно добиться того, чтобы реакция прибора определения возникала только на кабели. Когда вы этого достигнете, можно считать, что антенна имеет идеальную длину. Если же аппарат будет действовать на различные «раздражители», например, на человеческое касание, поиски идеальной длины нужно продолжить.

Следующим элементом, без которого нельзя обойтись в создании аппарата, является так называемая «пищалка». Она представляет собой деталь — пьезоэлемент — который будет издавать звуковой сигнал по мере приближения к кабелям. Достать его совершенно не проблема — старый тетрис, тамагочи, музыкальная открытка и так далее — всё это поможет вам! Как вариант — используйте магнитофонный миллиамперметр. Также допускается совмещённое использование этих двух «трещалок», однако звук при работе с аппаратом в таком случае будет слышно немного тише.

Наш детектор скрытой проводки не сможет работать без питания. В качестве такого элемента будет выступать обыкновенный аккумулятор по типу «Кроны». Лучше всего все детали собирать на плотном картоне — так их будет фиксировать гораздо легче.

Фиксация микросхемы происходит следующим образом: заранее проделайте по семь дырочек в картоне с каждой стороны. В них легко войдут ножки устройства, которые потом нужно будет загнуть. Таким же образом закрепляем интегральную микросхему.

Внимание! очень легко перегреть микросхемы, используемые в нашем приборе обнаружения проводки. Если вы решили изготовить его своими руками, то заранее побеспокойтесь о приобретении или аренде паяльника малой мощности.

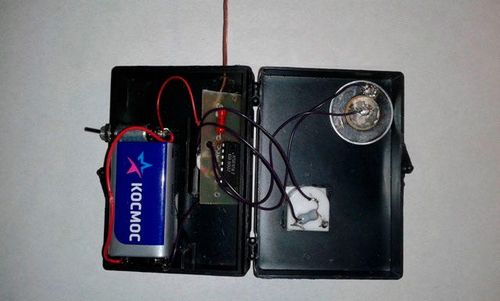

Если вы всё делали так, как мы описали, система должна сразу же заработать. Единственное, что вам останется выполнить — отрегулировать длину антенны, а также установить тумблер. Он поможет включать и перезагружать устройство в тех случаях, когда оно перейдёт на самовозбуждение. Чтобы изготовленный своими руками прибор обнаружения проводов прослужил вам как можно дольше, найдите для него подходящий корпус. Пищалку можно зафиксировать с обратной стороны, но это может быть не всегда удобно. Поэтому лучше в одной из стенок корпуса проделать мелкие отверстия, через которые звук от пьезоэлемента будет доходить до вас.

В качестве эксперимента можете одолжить у друзей купленный прибор обнаружения и сравнить его с тем, который вы изготовили своими руками. Мы провели подобный эксперимент и выяснили, что самодельный аппарат работает более чётко, чем купленная недорогая модель.

Как видите, своими руками можно выполнить очень много чего, в том числе и такой полезный прибор для настоящего хозяина. Делали ли вы нечто подобное? Обязательно поделитесь с нами в комментариях!
