Невозможно выполнить обшивку фасада панелями и кровельные работы без использования дополнительных элементов. Эти небольшие детали важны и для качественной установки необходимо точно знать назначение каждого элемента, порядок и способы крепления. Большинство из них нужно выбирать самостоятельно, и это нелегкое задание для неопытного человека.

Содержание:

Доборные элементы для кровли и фасада - пошаговая технология монтажа

Доборные элементы для кровли и фасада

Итак, что представляют собой такие элементы, и для чего они нужны?

Предназначение и виды

Под термином «доборные элементы» подразумеваются различного вида изделия, которые крепятся на отделочных наружных покрытиях – планки примыкания, угловые профили, ветровые планки, откосы, коньки, ендовы и другие.

Доборные элементы для кровли и фасада - пошаговая технология монтажа

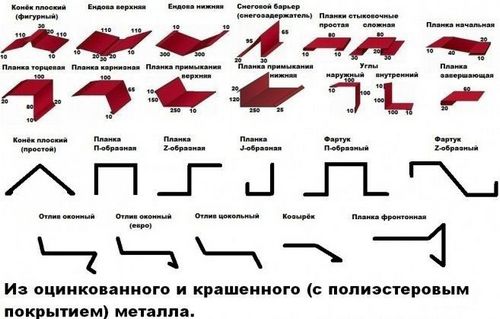

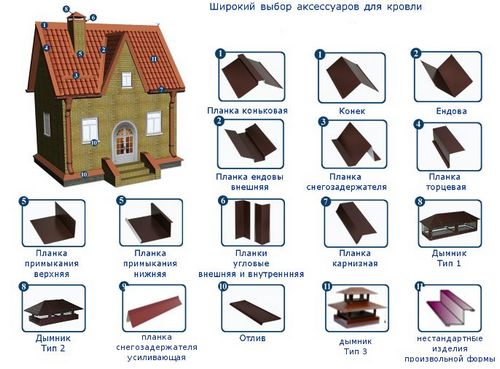

Доборные элементы для гибкой черепицы (мягкой кровли) и металлочерепицы

Доборные элементы для кровли и фасада - пошаговая технология монтажа

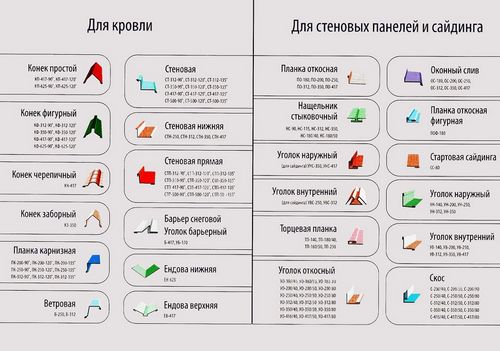

Доборные элементы для кровли, стеновых панелей и сайдинга

Изготавливаются они, чаще всего, из оцинкованной стали с защитным полимерным покрытием, и крепятся преимущественно на стыках сайдинга, профнастила, сандвич-панелей. Основное назначение этих элементов заключается в защите швов от проникновения осадков, пыли и мусора, кроме того, они препятствуют выходу тепла.

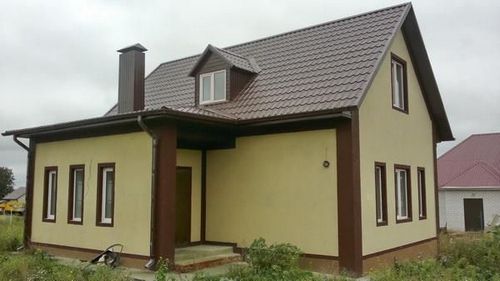

Большая часть таких изделий вместе с защитными выполняет и декоративные функции, поскольку без них любое покрытие имеет незавершенный вид. Особенно это касается угловых профилей, элементов, расположенных на скатах и изломах крыш, у оконных проемов. Многие из них имеют нестандартные формы, что позволяет подчеркнуть архитектурный стиль сооружения, придать зданию оригинальный запоминающийся вид. Чтобы доборные элементы сочетались с основным материалом отделки, их покрытия соответствуют стандартным цветам каталога RAL, и подобрать нужный оттенок не составит труда.

Доборные элементы для кровли и фасада - пошаговая технология монтажа

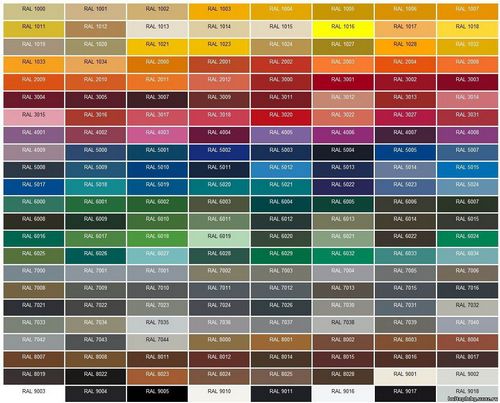

Каталог RAL

В зависимости от области применения, все доборные элементы делятся на три вида:

  • кровельные;
  • фасадные;
  • для парапетов и заборов.

Правда, такое деление считается весьма условным, поскольку многие детали можно использовать для различного типа конструкций. Каждое изделие имеет свое название и предназначено для определенных функций, а потому доборные элементы не являются взаимозаменяемыми. Рассмотрим подробнее два вида – кровельные и фасадные элементы, их свойства, назначение, места крепления.

Доборные элементы для кровли

Доборные элементы для кровли и фасада - пошаговая технология монтажа

Доборные элементы кровли – общее название широкого перечня деталей, предназначенных для обеспечения эксплуатационной надежности кровельной системы

Доборные элементы для кровли и фасада - пошаговая технология монтажа

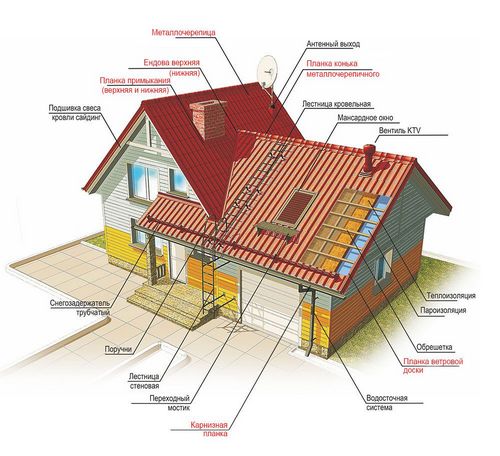

Смонтированные элементы на кровле

Кровельные элементы отличаются большим разнообразием. Одно и то же изделие может иметь несколько вариантов конфигураций – от простых до самых нестандартных, а также разные параметры. Количество изделий для одной крыши зависит от ее конструкции – чем сложнее форма кровли, тем больше элементов используется. Помимо функциональных деталей, есть и такие, которые предназначены исключительно для украшения.

Название Назначение Характеристики
Доборные элементы для кровли и фасада - пошаговая технология монтажа

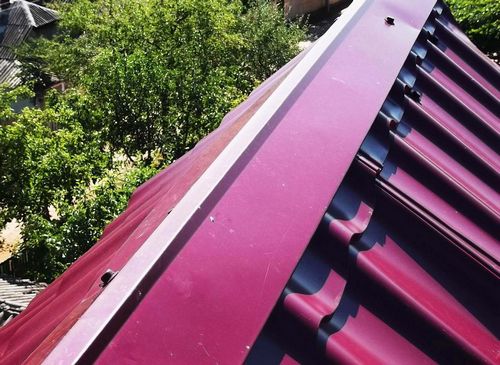

Конек

Один из основных элементов доборки, используется на всех типах крыш. Он закрывает стык между скатами кровли от осадков, ветра и мусора, обеспечивает вентиляцию подкровельного пространства и одновременно выполняет декоративные функции Простой конек – это уголок из оцинкованной стали со стороной 100-300 мм и загнутыми на 15 мм внутрь краями. Есть варианты с П-образным ребром, полукруглые, сложной конфигурации. Отдельные модели имеют на краях специальные заглушки от птиц и насекомых. Крепится саморезами, при монтаже рекомендуется укладывать под него уплотнительную ленту
Доборные элементы для кровли и фасада - пошаговая технология монтажа

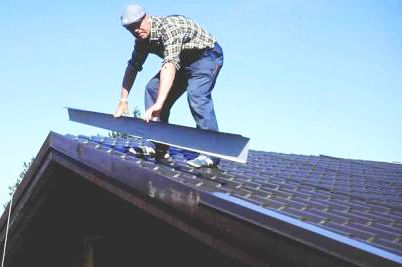

Торцевая (ветровая) планка

Является обязательным элементом кровли. Планка акрывает края обрешетки на фронтонах дома, обеспечивая защиту от влаги и порывов ветра. Придает аккуратный ухоженный вид свесам скатов Представляет собой металлический уголок, один край которого подогнут внутрь, второй наружу. Есть варианты нестандартной, сложной формы. Устанавливается после монтажа кровельного покрытия, но до крепления конька. Имеет ширину около 250-350 мм, стандартная длина изделия – 2,5 м
Доборные элементы для кровли и фасада - пошаговая технология монтажа

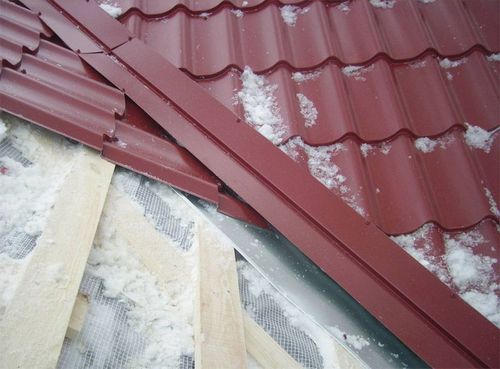

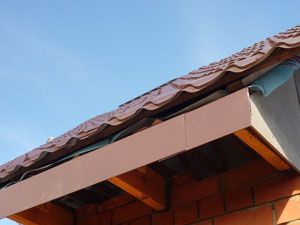

Карнизная планка

Защитный элемент стропильной конструкции. Планка отводит влагу со скатов в водосточные желоба, предохраняя от намокания края стропильной системы. Дополнительно планка скрывает карнизную доску и крепежные детали, придавая конструкции более эстетичный вид Изготавливается в виде уголка с неравными по ширине сторонами. Общая ширина планки от 200 до 312 мм, стандартная длина 2,5 м. Крепится на кровельные саморезы, в местах соединения планки укладывают внахлест минимум на 100 мм. Монтаж выполняется на крайней доске обрешетки
Доборные элементы для кровли и фасада - пошаговая технология монтажа

Ендова

Угловые детали, устанавливающиеся между скатами на крыше сложной конфигурации. Обеспечивают герметичность стыков, служат направляющими для отвода влаги, придают эстетичный вид угловым соединениям В зависимости от конструкции ендовы могут монтироваться под кровельными листами либо непосредственно на них. Изготавливаются в виде металлического уголка, есть варианты с П-образным ребром. Стандартная ширина верхней ендовы равняется 300-450 мм, нижней – от 500 до 625 мм
Доборные элементы для кровли и фасада - пошаговая технология монтажа

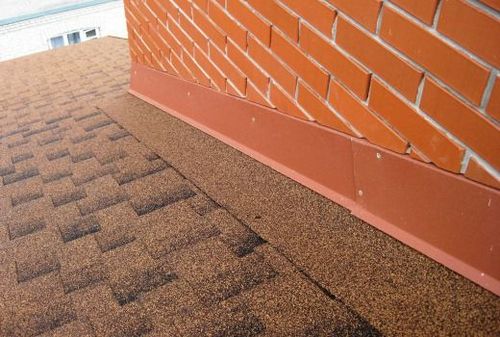

Планки примыкания

Защитные элементы для стыков кровельного покрытия с вертикальными поверхностями – парапетами, дымоходами, а также вентиляционными каналами и мансардными окнами Для прямых стыков используются планки в виде металлического уголка, для труб выпускают планки круглой формы, есть в форме треугольника. Верхние планки монтируются поверх покрытия, нижние заводятся под него. Ширина элементов варьируется в пределах 250-500 мм
Доборные элементы для кровли и фасада - пошаговая технология монтажа

Снегозадержатели

Эти элементы предназначены для предотвращения лавинного схода снега. Дополнительно они выполняют распределение нагрузки от осадков по всей площади Снегозадержатели могут быть решетчатыми, трубчатыми, в виде уголков. Монтируются они на скатах кровель по линии опирания стропил на несущую стену, то есть, параллельно карнизам. Располагают их в шахматном порядке для более эффективного удержания снега
Доборные элементы для кровли и фасада - пошаговая технология монтажа

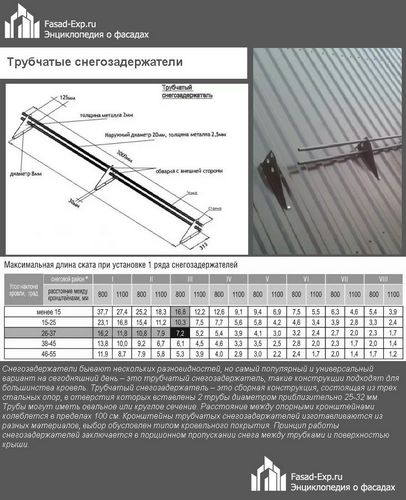

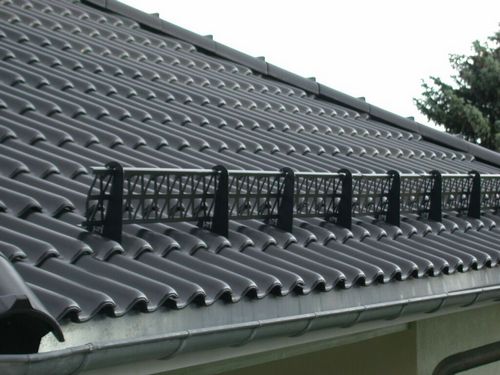

Трубчатые снегозадержатели

Доборные элементы для кровли и фасада - пошаговая технология монтажа

Снегозадержатель «Подкова»

Доборные элементы для кровли и фасада - пошаговая технология монтажа

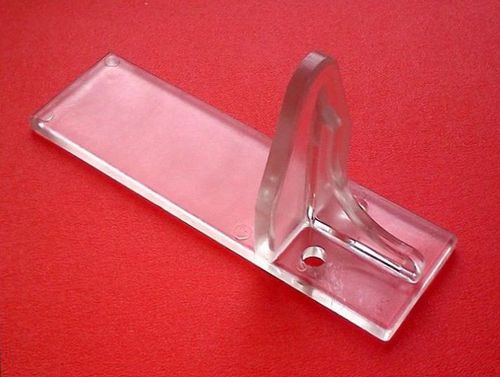

Прозрачный снегозадержатель

Помимо основных элементов, указанных в таблице, используются и другие изделия:

  • водосточные желоба;
    Доборные элементы для кровли и фасада - пошаговая технология монтажа

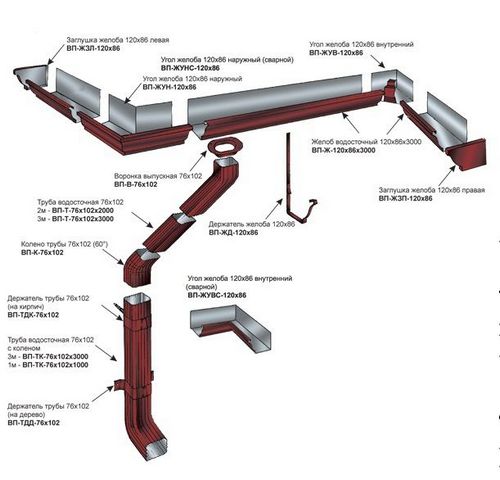

    Основные элементы водосточной системы

  • дымники;
    Доборные элементы для кровли и фасада - пошаговая технология монтажа

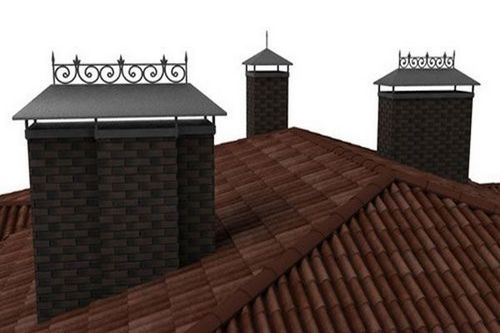

    Дымники

  • флюгеры;
    Доборные элементы для кровли и фасада - пошаговая технология монтажа

    Флюгеры на крышу

  • переходники;
    Доборные элементы для кровли и фасада - пошаговая технология монтажа

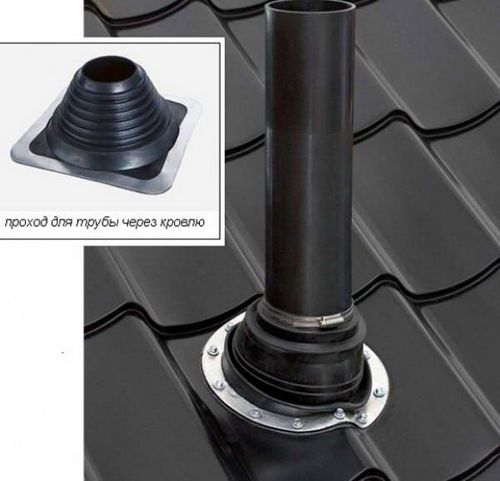

    Эластичный переходник

  • декоративные шпили и остальные аксессуары для кровель.
    Доборные элементы для кровли и фасада - пошаговая технология монтажа

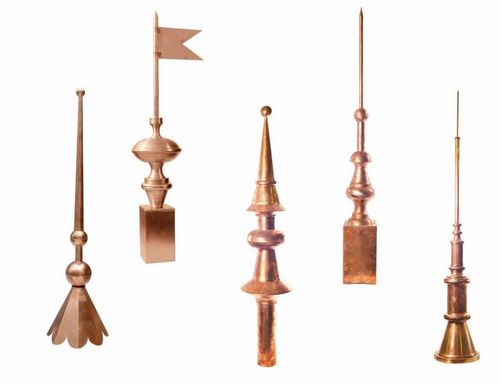

    Медные шпили на кровлю

Количество и вид используемых элементов прямо зависит от сложности кровельной конструкции, поэтому перечень доборных деталей для каждого дома составляется отдельно, после разработки проекта.

Доборные элементы фасадные

Чаще всего для обшивки наружных стен в частных домах применяется сайдинг.

Доборные элементы для кровли и фасада - пошаговая технология монтажа

Виниловый сайдинг

Перечень доборных элементов к сайдингу достаточно широкий, применяются они на различных этапах монтажа, и чтобы правильно подобрать необходимые детали, нужно для начала изучить их основные характеристики.

Название Назначение элемента
Доборные элементы для кровли и фасада - пошаговая технология монтажа

Стартовая (или начальная) планка

Доборные элементы для кровли и фасада - пошаговая технология монтажа

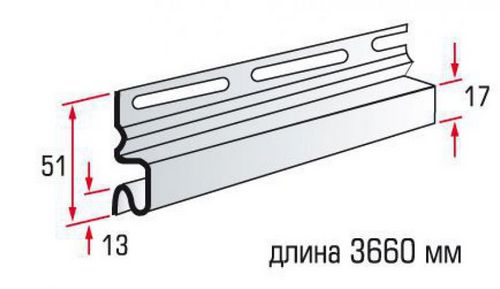

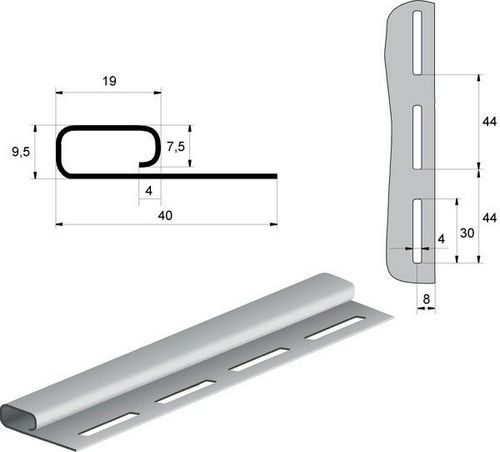

Планка стартовая

Один из обязательных элементов при устройстве обшивки. Предназначается для крепления первой панели сайдинга, монтируется горизонтально в нижней части стены или цоколя. Длина – от 3 м
Доборные элементы для кровли и фасада - пошаговая технология монтажа

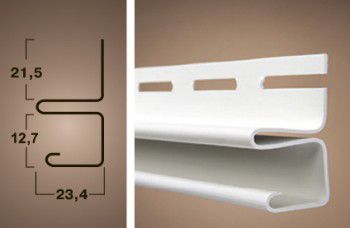

Финишная планка

Применяется как завершающий элемент крепления сайдинга под карнизом, удерживает верхний край последней панели. Длина – от 3 м
Доборные элементы для кровли и фасада - пошаговая технология монтажа

Финишная планка

Назначение – стыковка ламелей сайдинга на плоских поверхностях. Профиль защищает швы от влаги и попадания мусора, придает покрытию аккуратный эстетичный вид. Эти элементы могут иметь простую и сложную форму, что влияет на способ монтажа
Доборные элементы для кровли и фасада - пошаговая технология монтажа

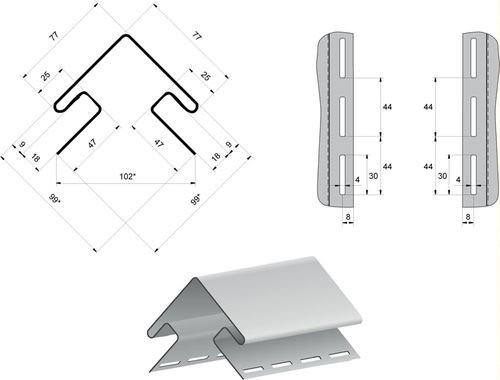

Наружный угол

Элемент для оформления наружных углов. Выполняет одновременно защитные и декоративные функции, может иметь как простую, так и сложную форму
Доборные элементы для кровли и фасада - пошаговая технология монтажа

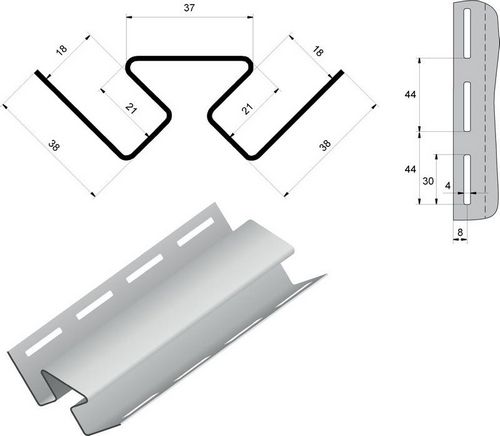

Внутренний угол

Может иметь простую и сложную форму. Сложные профили применяются исключительно для оформления внутренних углов фасада, простые имеют универсальное назначение и могут использоваться на стыках карнизных свесов
Доборные элементы для кровли и фасада - пошаговая технология монтажа

Навесная планка

Предназначена для защиты швов от потоков воды, монтируется над оконным проемом или по линии стыка нижней панели обшивки с цоколем
Доборные элементы для кровли и фасада - пошаговая технология монтажа

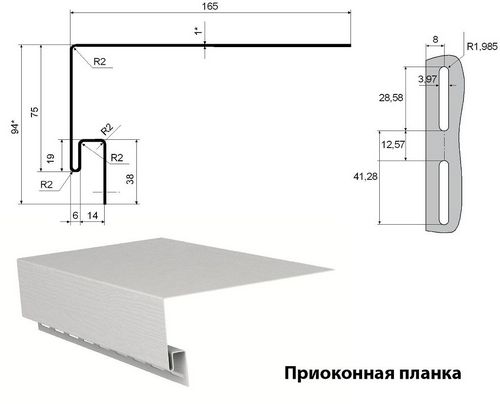

Приоконная планка

Предназначается для оформления проемов дверей и окон, соответственно, монтируется по их периметру. Выпускаются стандартные и широкие варианты (более 14 см)
Доборные элементы для кровли и фасада - пошаговая технология монтажа

Откосы

Отделочные детали для боковых и верхних участков проемов
Доборные элементы для кровли и фасада - пошаговая технология монтажа

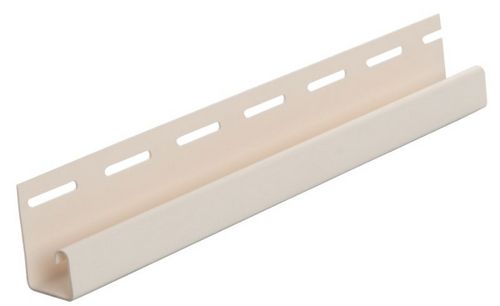

J-профиль

Универсальный элемент, служащий для оформления проемов, защиты торцов панелей, плоскостей карниза, также может заменять финишную планку
Доборные элементы для кровли и фасада - пошаговая технология монтажа

F-профиль

Применяется для фиксации торцов софитов с наружной стороны, для обрамления углов проемов
Доборные элементы для кровли и фасада - пошаговая технология монтажа

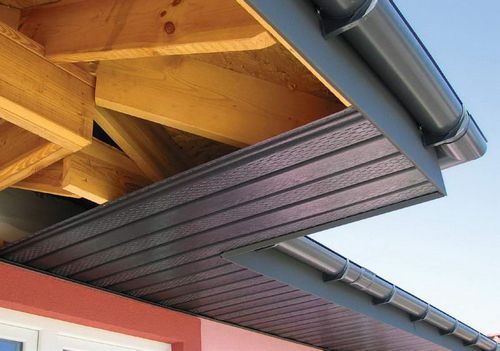

Софиты

Эти элементы используются для подшивки карнизов, козырьков и фронтонных свесов. Они бывают сплошными и с перфорацией, обеспечивающей естественную вентиляцию подкровельного пространства

Чтобы наружная отделка смотрелась гармонично, все комплектующие должны сочетаться между собой по цвету и текстуре, иметь одинаковое по качеству покрытие. Оптимальным решением является выбор панелей и доборных элементов от одного производителя.

Доборные элементы для кровли и фасада - пошаговая технология монтажа

Стоит приобретать сайдинг и доборные элементы у одного производителя

Очень важно заранее продумать процесс монтажа, ознакомиться с технологией крепления каждого элемента, неукоснительно соблюдать инструкцию изготовителя. Пренебрежение этими правилами, особенно при отсутствии строительного опыта, будет иметь негативный результат.

Видео — Учебный фильм по монтажу сайдинга и доборных элементов

При выборе комплектующих обязательно проверяйте целостность деталей, отсутствие дефектов на поверхности, соответствие по цвету и толщине материала. Предварительно нужно произвести точные замеры фасада и подсчитать общее количество необходимых элементов. Также нужно учитывать, что большинство планок укладывается внахлест, а потому покупать материал нужно с запасом 10% от общего количества.

Поочередность монтажа доборных элементов

Перед монтажом обшивки выполняют подготовку стен, устанавливают обрешетку и утепляют фасад теплоизоляционным материалом. Первым элементом, с которого начинают обшивку, является стартовая планка.

Стартовая планка

Доборные элементы для кровли и фасада - пошаговая технология монтажа

Монтаж отливов и стартовой планки

Доборные элементы для кровли и фасада - пошаговая технология монтажа

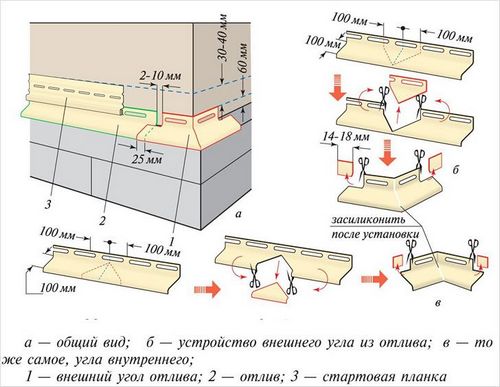

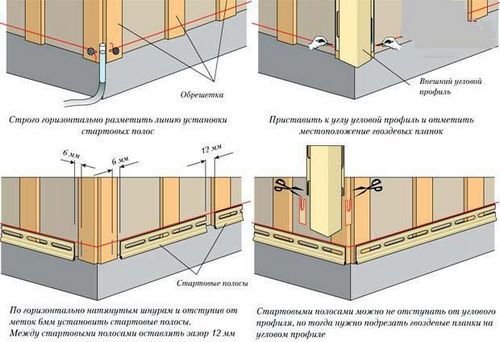

Монтаж стартовой планки и угла внешнего — схема

Шаг 1. Определяют самую нижнюю точку обшивки и отступают вверх 40 мм. При помощи уровня переносят метки на стойки обрешетки вдоль всего периметра.

Шаг 2. Берут стартовую планку, прикладывают верхней кромкой к одной из меток, наживляют саморезом к стойке и проверяют уровнем горизонталь. После этого закручивают саморез, но не до упора, а с небольшим зазором – от 0,8 до 1 мм между шляпкой и панелью.

Шаг 3. Зафиксировав первую планку, приступают ко второй и так далее. Между соседними планками обязательно делают зазор 6 мм для компенсации теплового расширения. Также делают зазоры между планками по углам, как внутренним, так и наружным.

Доборные элементы для кровли и фасада - пошаговая технология монтажа

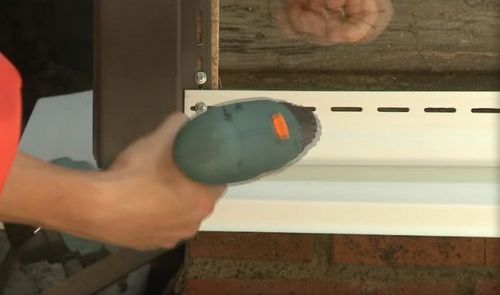

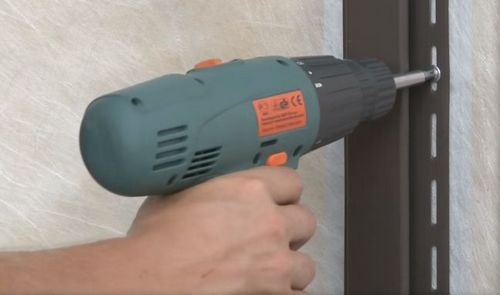

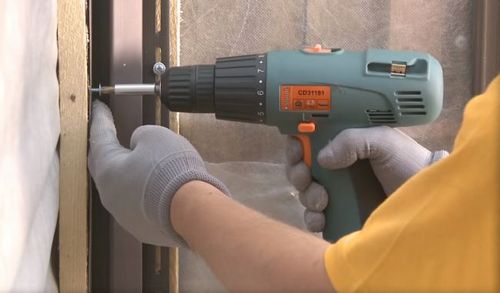

Фиксация профиля

Доборные элементы для кровли и фасада - пошаговая технология монтажа

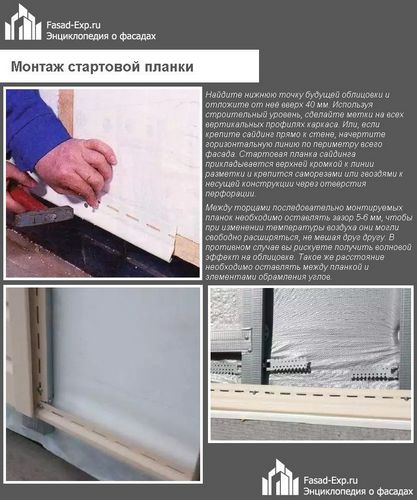

Монтаж стартовой планки

Видео — Монтаж стартовой планки

Угловые профили

Доборные элементы для кровли и фасада - пошаговая технология монтажа

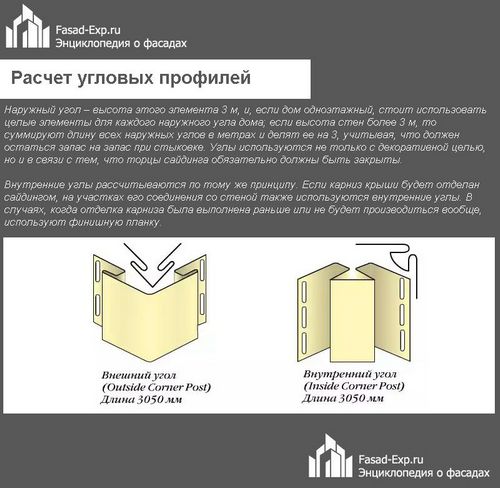

Расчет угловых профилей

Доборные элементы для кровли и фасада - пошаговая технология монтажа

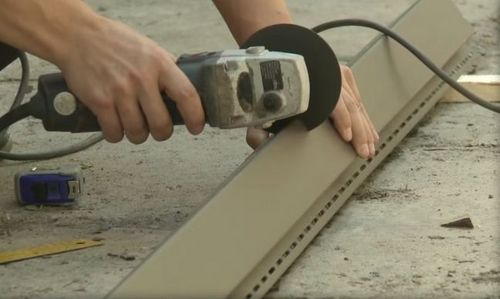

Раскрой профиля

Угол крепят строго вертикально. Его верхний край должен располагаться на 6 мм ниже стыка стены, а нижний – на 20 мм ниже кромки начальной планки. Крепление осуществляют саморезами с шагом 20-40 см по вертикали. Саморезы нужно вкручивать точно по центру отверстий, так профиль не будет деформироваться при температурном расширении.

Доборные элементы для кровли и фасада - пошаговая технология монтажа

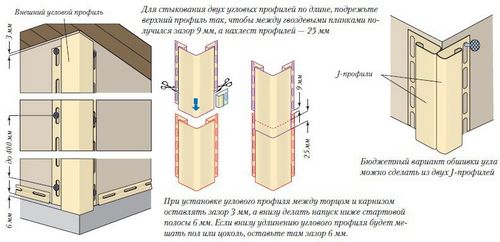

Инструкция по монтажу профилей на углы дома

Для соединения угловых деталей между собой нужно выполнить следующие действия:

  • зафиксировать на углу нижнюю деталь саморезами;
  • взять следующую деталь и срезать перфорированные края на 25 мм, оставив лицевую часть;
  • наложить этот элемент на уже закрепленный профиль так, чтобы обрезанный край перекрывал деталь на 20 мм, оставив зазор 5 мм для расширения материала;
  • зафиксировать саморезами.
Доборные элементы для кровли и фасада - пошаговая технология монтажа

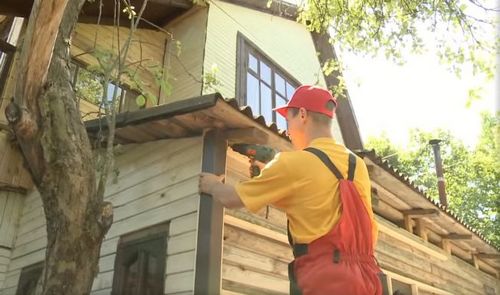

Монтаж внешнего угла

Доборные элементы для кровли и фасада - пошаговая технология монтажа

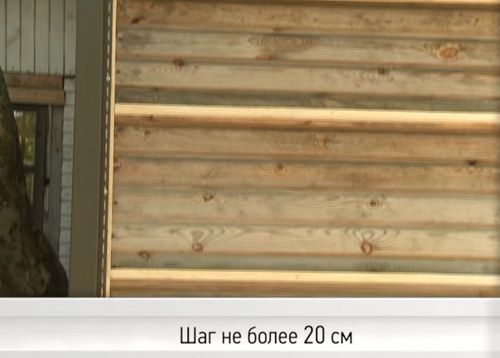

Шаг между саморезами не более 20 см

Доборные элементы для кровли и фасада - пошаговая технология монтажа

Монтаж внутреннего угла

Доборные элементы для кровли и фасада - пошаговая технология монтажа

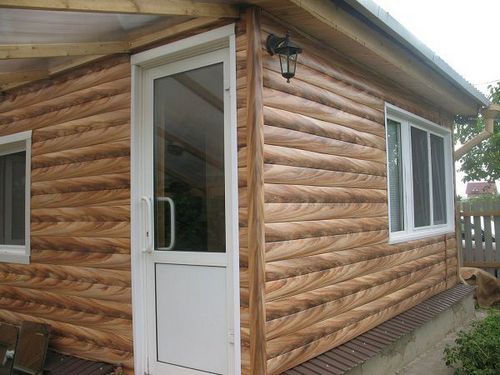

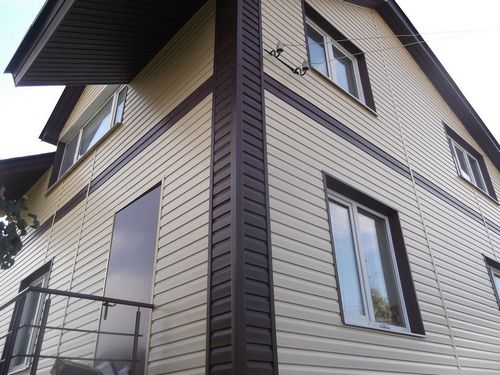

Отделка фасада сайдингом под бревно, фото внешнего угла

Соединительный профиль

После монтажа угловых профилей крепят соединительные. Их установка выполняется аналогично: определяют места стыков панелей, намечают вертикальную линию с помощью уровня, прикладывают профиль и фиксируют его саморезами через отверстия в перфорации к стойкам обрешетки. Если панели планируется укладывать внахлест, Н-профиль не используется.

Доборные элементы для кровли и фасада - пошаговая технология монтажа

Монтаж соединительного профиля

Доборные элементы для кровли и фасада - пошаговая технология монтажа

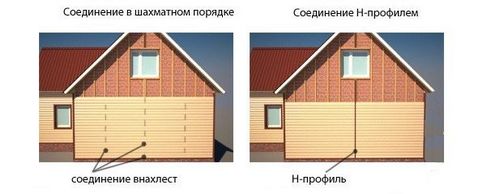

Варианты соединения панелей винилового сайдинга

Доборные элементы для кровли и фасада - пошаговая технология монтажа

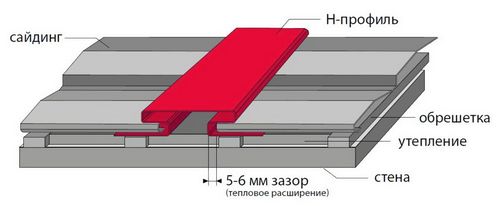

H-профиль устанавливают на обрешетку, в который вставляют панели сайдинга, соблюдая зазор в 5-6 мм

Приоконные и J-планки

Шаг 1. Сначала берут J-рейки и обрезают по высоте и ширине проема.

Шаг 2. Вставляют боковые части, выравнивают по вертикали, затем прикладывают верхнюю часть и заводят в нее края боковых профилей.

Шаг 3. Оставляют в местах соединения зазоры по 3-5 мм шириной, после чего монтируют нижнюю часть планки. Здесь тоже должны быть зазоры по сторонам.

Шаг 4. По периметру устанавливают приоконную планку и фиксируют саморезами к обрешетке.

Доборные элементы для кровли и фасада - пошаговая технология монтажа

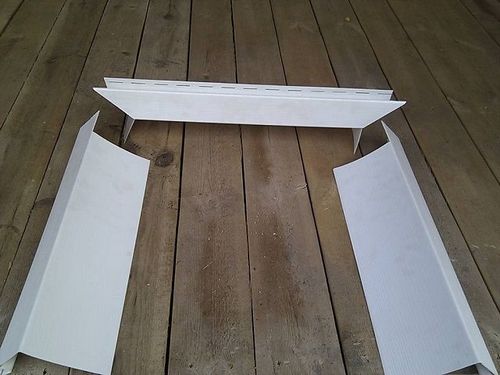

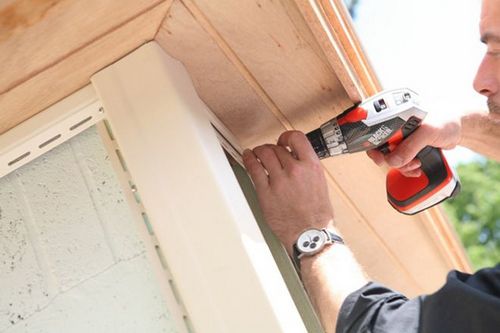

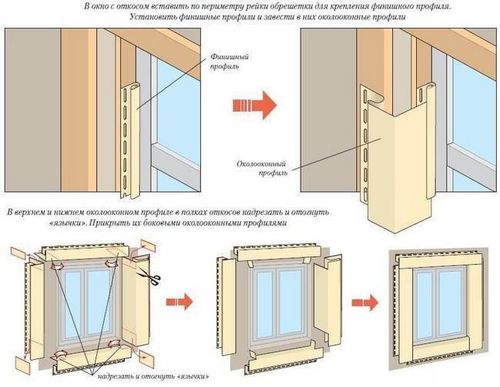

Обвязка проема

Доборные элементы для кровли и фасада - пошаговая технология монтажа

Оформление окон

Финишная планка

Доборные элементы для кровли и фасада - пошаговая технология монтажа

Монтаж финишного профиля сайдинга

Эту деталь можно закрепить сразу, до обшивки панелями, либо сделать это позже – перед установкой последней ламели сайдинга. Планку прикладывают вплотную к стыку стены, проверяют горизонталь, фиксируют саморезами. Когда будет завершаться обшивка, последнюю панель нижним краем заводят в замок предыдущей панели, а верхний – под загиб финишного профиля. Теперь остается лишь выпрямить панель.

Монтаж софитов

Доборные элементы для кровли и фасада - пошаговая технология монтажа

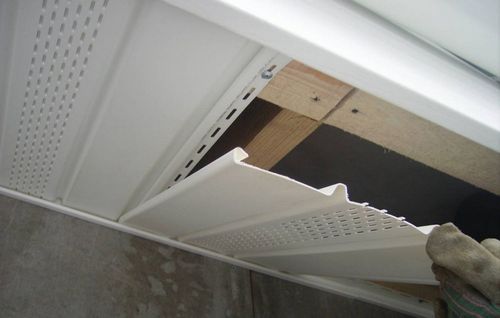

Монтаж софитов

Доборные элементы для кровли и фасада - пошаговая технология монтажа

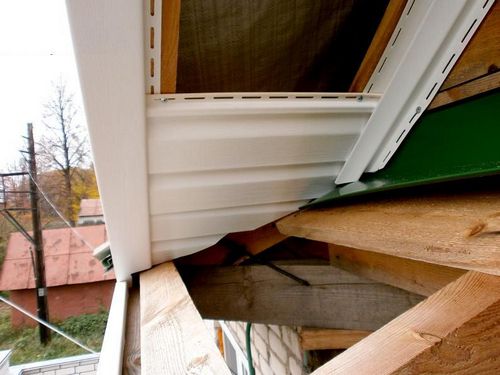

Монтаж софитов своими руками

Доборные элементы для кровли и фасада - пошаговая технология монтажа

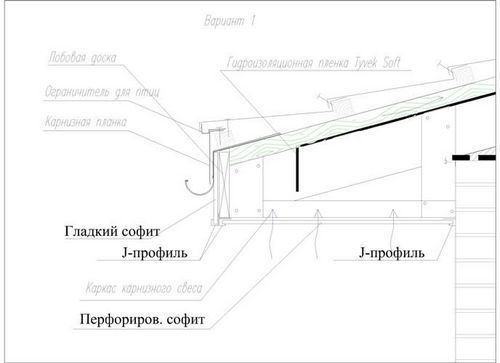

Подшивка карниза крыши

Для софитов на карнизных свесах делают обрешетку из реек 40х60 мм, расстояние между которыми не должно превышать 30-40 см. На стене над финишной планкой устанавливают горизонтально F-профиль и прикручивают его саморезами. Параллельно ему на свесе карниза монтируется J-профиль. Шаг крепления обоих элементов составляет 30-40 см. Далее берут панели софитов, обрезают их по размеру, заводят края поочередно в профили и вкручивают саморезы.

Стыковка углов может быть прямой и диагональной, второй способ считается более сложным и требует определенного мастерства. В обоих случаях для соединения панелей используется Н-профиль или два J-профиля, скрепленных задними стенками.

Видео — Доборные элементы для кровли и фасада

Видео – Монтаж доборных элементов
