После покупки загородного дома, люди чаще задаются вопросом о том, как установить дровяной котел. Обычно речь идет не об отоплении, а о нагреве воды для ежедневных нужд. Не стоит покупать дорогостоящее оборудование, лучше сделать дровяной котел своими руками, это будет дешевле.


Содержание:

Дровяной котел своими руками - сборка и установка!

Дровяной котел своими руками

Дровяной котел – это современный, несколько усовершенствованный аналог древней и хорошо известной каждому печки на дровах. Следовательно, принцип работы этого котла предельно прост.

Дровяной котел своими руками - сборка и установка!

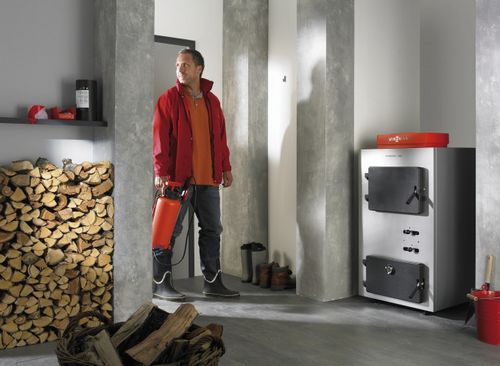

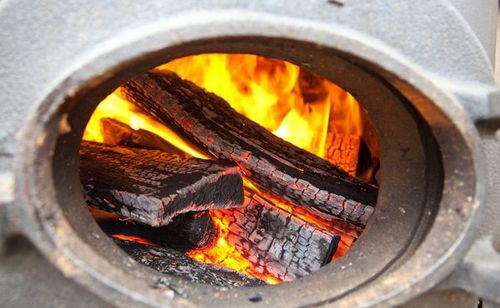

Дровяной котел

Дрова помещаются в топочную камеру, горят там и передают образующееся тепло вмонтированному в прибор теплообменнику. К последнему подсоединяются трубы, транспортирующие горячую воду в общую отопительную сеть. При горении топлива нагревается не только теплоноситель. И дымоходная труба, и сам котел тоже участвуют в теплообмене, но лишь в той комнате, где установлены.

Дровяной котел своими руками - сборка и установка!

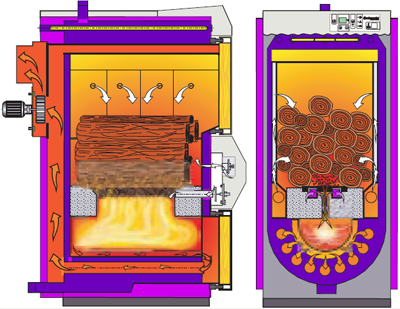

Схема работы

Для отвода дыма, появляющегося при сжигании топлива, устанавливается дымоход. В дымоходе также оседает сажа – еще один продукт горения дерева. Если ее будет слишком много, то тяга существенно ухудшится.

Важно! Для своевременной очистки дымохода в нем оставляют специальные отверстия, закрывающиеся заслонками. Чистка производится длинными щетками.

Стоит отметить, что сегодня вместе с топливом нередко загружают специальные вещества, способствующие очистке дымохода при горении.

Дровяной котел своими руками - сборка и установка!

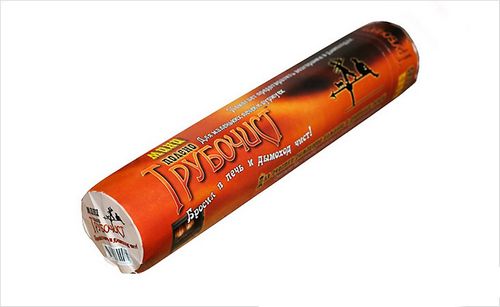

Вещества, способствующие очистке дымохода при горении

О современных древесных котлах

Сегодняшние теплогенераторы подобного типа практически идеальны. Ведь технологии развиваются и отопительное оборудование, соответственно, претерпело существенные изменения. Вот основные типы дровяных котлов:

Отдельно стоит поговорить о пиролизных устройствах, которые при работе сжигают не только дерево, но и газ, образующийся в процессе сгорания.

Дровяной котел своими руками - сборка и установка!

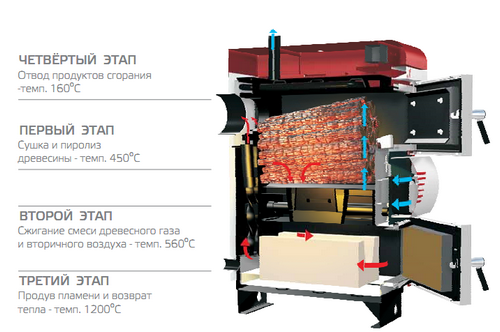

Котлы пиролизные

В пеллетных котлах используются отходы деревообрабатывающей промышленности, спрессованные в специальные гранулы. Если говорить о каминах, то они несут скорее эстетическую нагрузку.

Где используются

Дровяные котлы используются преимущественно в населенных пунктах, расположенных вдалеке от газовых магистралей. Может показаться, что в таких случаях можно отапливать дом электричеством, но в действительности этот энергоресурс дорогостоящий и нестабильный.

Дровяной котел своими руками - сборка и установка!

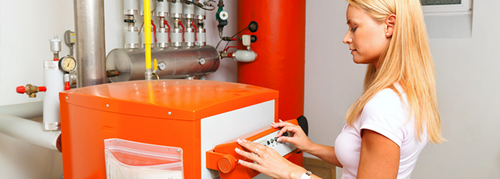

Твердотопливные котлы

Также котлы на дровах пользуются популярностью у дачников, которые проживают на участках только по выходным. Домашние сауны и бани тоже не обходятся без таких котлов.

Важно! Ввиду незначительной мощности подобные теплогенераторы нецелесообразно применять для обогрева промышленных объектов, но для создания комфортных условий в небольшом частном доме ее вполне достаточно.

Плюсы и минусы

Дровяной котел своими руками - сборка и установка!

Отопительные котлы на дровах

У дровяных котлов, как и у любых других, есть свои сильные и слабые стороны. К преимуществам можно отнести:

  • автономность от электричества – владелец может не опасаться отключения электроэнергии или перепадов напряжения;
  • простоту монтажа и эксплуатации;
  • долговечность;
  • экологичность, ведь древесина – это чистый продукт, который при горении не выделяет никаких вредных и тем более токсичных веществ; хотя углекислым газом при несоблюдении правил пожаробезопасности отравиться можно;
  • низкую стоимость, которую можно еще снизить, если самостоятельно изготовить оборудование;
  • доступность сырья – для людей, живущих неподалеку от лесных массивов, дерево является бесплатным топливом.

Также стоит отметить, что наряду с дровами в котлах подобного типа можно сжигать органические бытовые отходы (лишь твердые, разумеется).

Но есть у подобного оборудования и недостатки, среди которых:

  • необходимость в постоянном присмотре;
  • габаритность, связанная с низкой калорийностью дерева – чтобы достичь требуемой температуры теплоносителя, приходится сжигать большое количество дров;
  • большой расход топлива;
  • большой вес – практически все котлы изготавливаются из чугуна;
  • довольно низкий КПД (не более 80%);
  • отсутствие автоматической регулировки температуры в помещении.

    Дровяной котел своими руками - сборка и установка!

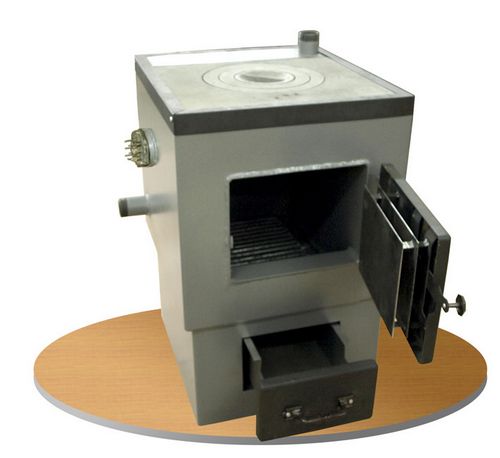

    Печь отопительно-варочная на дровах

Очевидно, что все описанные недостатки весьма существенны, но среди них нет ничего о заготовке дров. Дрова нужно найти, привезти на участок, порубить, подыскать место для хранения и постоянно подносить к котлу, ведь одной порции обычно хватает на два-три часа. Конечно, при желании дрова можно купить, но это опять же дополнительные расходы.

Дровяной котел своими руками - сборка и установка!

Топливо для котла

Инструкция по изготовлению дровяного котла

Обычный дровяной водонагреватель сделать достаточно легко даже без применения сложного оборудования. Основной задачей при этом является преобразование горения топлива в тление, что позволяет увеличить периодичность заправки и, как следствие, снизить расход топлива.

Дровяной котел своими руками - сборка и установка!

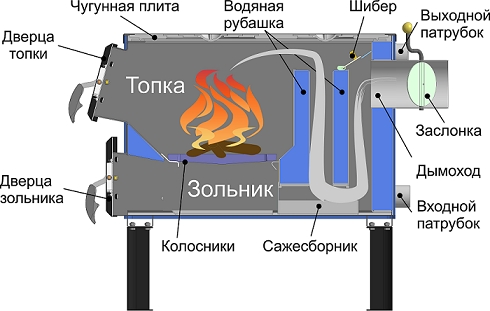

Котел на дровах, схема

Для заготовки желательно использовать металлическую 200-литровую бочку с толстыми стенками или же небольшой (1 м в длину) отрезок трубы диаметром 70 см. Элементы из «нержавейки» использовать не рекомендуется, поскольку теплопроводность этого материала достаточно низкая: для отопления потребуется большее количество древесины.

В качестве дна применяется металлический круг соответствующего диаметра толщиной минимум 5 см. Для опор берутся 3-сантиметровые куски арматуры диаметром 12-14 см. Также потребуется заготовка для колосника – ею может стать толстый стальной круг с продольными прорезями, необходимыми для подачи воздуха в топочную камеру и выпадения золы. Потребуется и третий круг толщиной 1 см, который послужит крышкой котла.

Дровяной котел своими руками - сборка и установка!

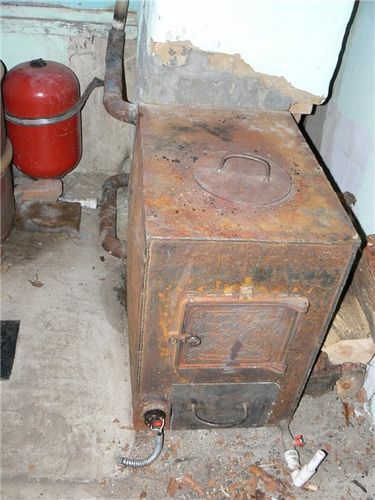

Котел на дровах своими руками

Итак, для сооружения дровяного котла необходимо подготовить следующие материалы:

  • железную бочку объемом в 200 л;
  • дроссельные заслонки;
  • металлические уголки;
  • дверки для топочной и зольной камер;

    Дровяной котел своими руками - сборка и установка!

    Дверка топочная

  • лист стали толщиной 5 мм;
  • арматуру;
  • водопроводные трубы различных размеров;
  • резервуар из «нержавейки»;
  • решетку-колосник;

    Дровяной котел своими руками - сборка и установка!

    Колосниковая решетка

  • болгарку;
  • просеянный песок (желательно речной);
  • шамотный кирпич;
  • сварочный аппарат.

Теперь можно приступить непосредственно к процессу изготовления.

Дровяной котел своими руками - сборка и установка!

Вариант твердотопливного котла

Порядок действий

Технология изготовления дровяного котла, как уже говорилось ранее, предельно проста.

Этап первый. Фундамент

Под дровяной котел необходимо выложить прочный фундамент. Для этого используется исключительно шамотный кирпич.

Дровяной котел своими руками - сборка и установка!

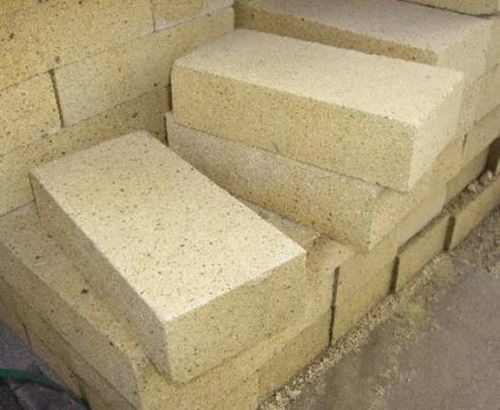

Огнеупорный кирпич

Этап второй. Опора

Затем внутри резервуара привариваются прутья арматуры. Прутья нужно расположить в горизонтальном положении параллельно друг другу так, чтобы образовалось три уровня.

  1. Уровень №1 – это днище отопительного прибора.
  2. Уровень №2 находится над дверкой поддувала.
  3. Уровень №3 должен размещаться не ближе чем в 20 см от крышки конструкции.

Этап третий. Короб

Одним из важнейших элементов любого твердотопливного котла считается короб. Этот короб делится на две части (по горизонтали) – первая послужит сажесборником, а во вторую будут загружаться дрова. Для монтажа короба в корпусе прибора (а именно сбоку) проделывается отверстие.

Важно! Суть установки этого короба в следующем: с его помощью можно растапливать котел из соседнего помещения, что особенно удобно для бани. При этом ширину короба нужно сделать минимум такой же, как толщина стены, сквозь которую он будет проходить.

Этап четвертый. Поддувало

Далее нужно оборудовать поддувало. Его желательно выполнить в виде выдвигающегося ящика – тогда не потребуется установка дверки. Более того, с таким ящиком будет проще чистить котел от скопившейся золы и сажи.

Этап пятый. Внутреннее обустройство

К нижней части корпуса прибора приваривается днище конструкции с колосником. Колосник нужно установить на том же уровне, на котором находится верхняя стенка короба. Затем в крышке печи проделывается дымоходное отверстие соответствующего диаметра. Сама крышка также приваривается к корпусу.

Этап шестой. Резервуар для нагрева воды

Водонагревательная емкость крепится к стене на высоте примерно 35 см от крышки дровяного котла. Нагрев воды в емкости будет происходить от дымоходной трубы, проходящей сквозь нее.

Если отопительный прибор устанавливается в доме, но при этом требуется горячее водоснабжение других объектов на участке (как жилых, так и хозяйственных), то можно протянуть к ним трубопровод.

Важно! Этот трубопровод следует покрыть термоизоляционным материалом во избежание теплопотерь.

Этап седьмой. Защитный экран

Для предотвращения разного рода трагических последствий самодельный котел необходимо оградить специальным защитным экраном. Для сооружения такого экрана берутся несколько тщательно оструганных деревянных досок, которые прибиваются к брускам в горизонтальном положении. Есть и другой вариант – выстроить ограждение высотой в один метр из кирпича, уложенного «на ребро».

Такой экран необходим для ограждения горячего корпуса прибора от возможных прикосновений. Более того, это хорошее дизайнерское решение, которое можно использовать с чисто эстетической целью.

Чистка дымохода

Дровяной котел своими руками - сборка и установка!

Чистка дымохода

  1. При чистке прибора от золы желательно не убирать пепел с колосника. Этот пепел будет естественной термоизоляцией.
  2. К чистке дымохода можно приступать лишь после полного остывания котла, чтобы все отложения спустились вниз и догорели в котле.
  3. Если засорение слишком сильное (обычно это происходит после розжига резиной), то перед чисткой котел и дымоход можно разъединить.
  4. Дымоход следует чистить ежегодно.

    Дровяной котел своими руками - сборка и установка!

    Дымоход следует чистить ежегодно

Количество скапливающейся сажи зависит от топлива и особенностей эксплуатации. Так, хвойные деревья дают больше сажи. Использование сырых дров, равно как и некачественная термоизоляция, приводит к образованию конденсата. В идеале топить нужно исключительно сухими осиновыми поленьями.
