Установив глазок на дверь, вы сможете контролировать ситуацию около входа в дом или квартиру

Думаете, что установить дверной глазок сложно? Накопленный опыт позволяет мне утверждать, что эта работа по силам даже неопытному мастеру. Я расскажу, как выбрать качественное оборудование и дам инструкцию с иллюстрациями, которая позволит справиться с работой даже тем, кто ни разу не ставил глазок в дверь.

Содержание:

Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

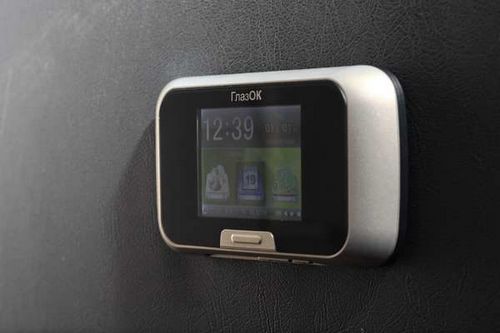

Видео глазок — новый вариант, который приобретает все большую популярность

Рекомендации по выбору изделия

Главный элемент обычных глазков — широкоугольная линза «рыбий глаз», которая обеспечивает качественный обзор пространства. У электронных вариантов используется камера.

Для начала разберем, какие типы глазков бывают:

Иллюстрация Описание
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

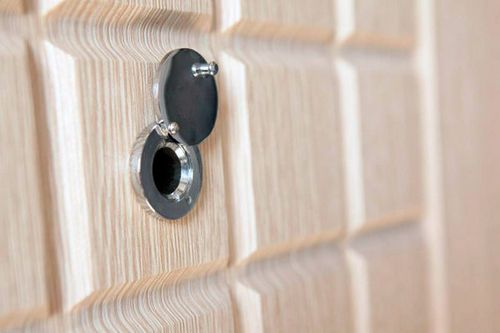

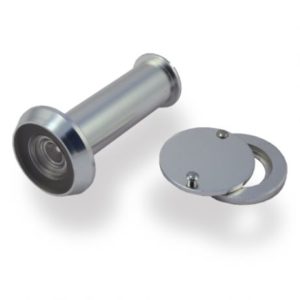

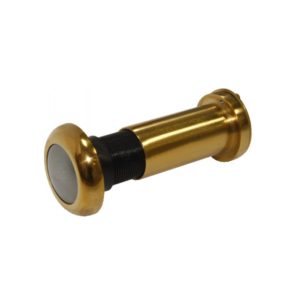

Стандартный глазок двери. Этот вариант отличается простотой и состоит из двух частей — наружной и внутренней, которые скручиваются между собой. В конструкции может присутствовать крышечка, чтобы закрывать отверстие от проникновения света.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото
Панорамный дверной глазок. Его отличительная особенность — объектив, поделенный на две линзы. Такая конструкция позволяет пропускать больший световой поток.

Чтобы видеть изображение, необязательно стоять вплотную, можно располагаться сбоку от конструкции.

Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

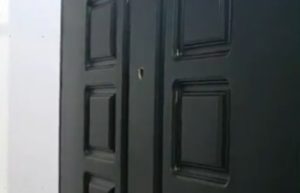

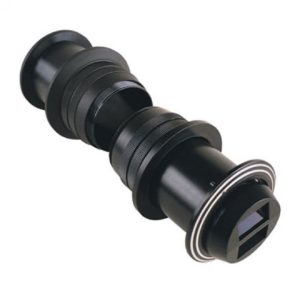

Система для двойной двери. Это может быть как стандартный, так и панорамный вариант. Конструкция состоит из двух частей, при установке следует соблюдать особую точность, чтобы элементы совпадали.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

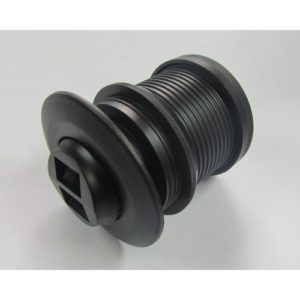

Пуленепробиваемый вариант. Используется на пуленепробиваемых дверных полотнах, чтобы обеспечить надежность конструкции. По методике монтажа ничем не отличается от обычного варианта.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

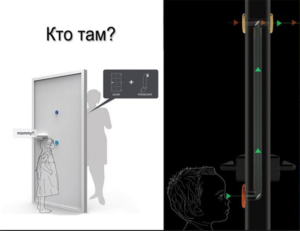

Глазок-перископ. Этот вариант идеален для тех, у кого есть маленькие дети. Смотреть можно как в обычном положении, так и внизу, что очень удобно, если нужно исключить вариант открывания двери незнакомым людям.

Система достаточно сложна в монтаже, поэтому чаще всего работу выполняют специалисты.

Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

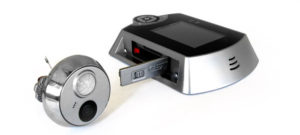

Видеоглазок электронного типа. Раньше варианты с видео требовали настройки сигнала для передачи его на монитор или телевизор. Современные технологии позволили сделать компактный и простой вариант, который без труда установит любой человек.

Если вы определились с типом, стоит разобраться с несколькими критериями, которые учитываются при выборе:

  1. Угол обзора. Чем он больше, тем лучше видно пространство перед входом. У дешевых вариантов угол равен 120 градусам, у более совершенных — 180 градусов. Самые качественные модификации имеют обзор свыше 200 градусов, это позволяет устранить искажения по границам изображения;
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

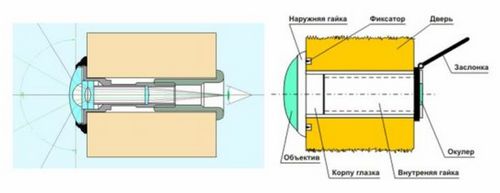

Угол обзора зависит от формы и расположения линзы

  1. Толщина дверного полотна. Тут может быть три варианта изделий:
  • до 60 мм;
  • до 100 мм;
  • свыше 100 мм.

Любой вариант глазка регулируется на 20-30 мм за счет резьбы. В некоторых моделях поставляются разные втулки, чтобы вы смогли подобрать оптимальное решение под свою дверь;

Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

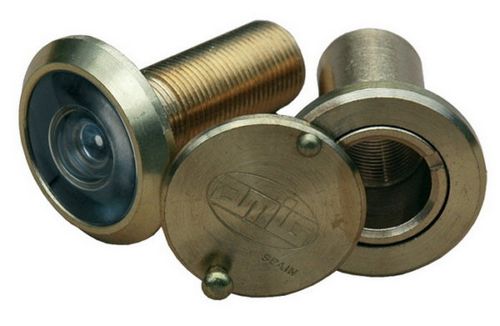

Резьбовое соединение позволяет подстроиться под толщину дверного полотна

  1. Диаметр глазка. Этот показатель определяет, какого размера отверстие нужно сверлить. Если в новых конструкциях вы можете выбрать любой вариант, то при замене старых элементов проще всего выбирать изделия того же размера. Чаще всего диаметр внутренней части равен 20 мм;
  2. Материал изготовления. Оптика может быть пластиковой или стеклянной, цена первого варианта намного ниже, зато второй намного прочнее и долговечнее. Корпус может изготавливаться из пластика или металла, второй вариант предпочтительнее, хоть и стоит дороже.

Рекомендации по монтажу

Я расскажу про два варианта проведения работ: установку обычного глазка и варианта с видеонаблюдением.

Монтаж стандартного глазка

Мы разберемся, как производится установка глазка в металлическую дверь.

Иллюстрация Описание этапа
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

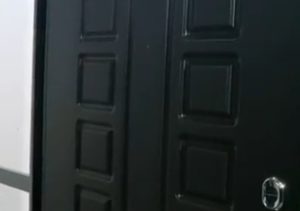

Производятся замеры. Нас в первую очередь интересует толщина полотна, остальные размеры не так важны.

Зная толщину, вы сможете выбрать подходящий дверной глазок, а не приобретать его наугад.

Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

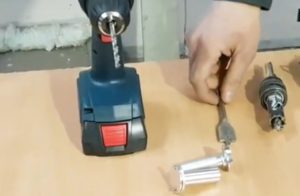

Подготавливается инструмент. Для выполнения работ своими руками нужно следующее:
  • Шуруповерт со сверлом по металлу диаметром 5 мм;
  • Перьевое сверло диаметром 20 мм;
  • Корончатое сверло по металлу диаметром 20 мм;
  • Рулетка строительная.

Если диаметр вашего глазка больше, то перьевое и корончатое сверло подбирается в соответствии с параметрами изделия.

Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

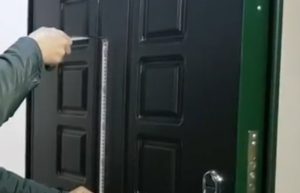

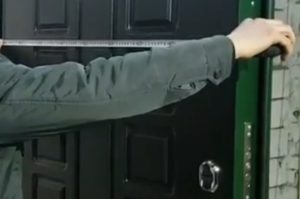

Отмечается центр дверного полотна. Глазок обычно располагается посередине, поэтому с помощью рулетки и карандаша отметьте середину.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото
Отмечается высота расположения глазка. Стандартный вариант — это 150 см от уровня пола, но вы можете поднять или опустить глазок так, чтобы его использование было максимально комфортным.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

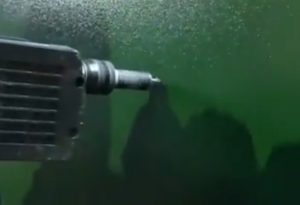

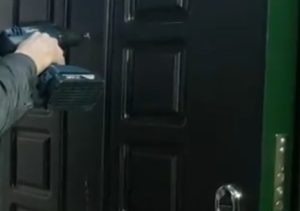

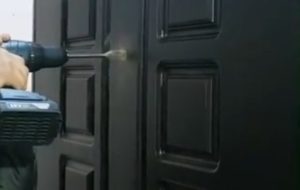

Производится сверление. В первую очередь в металлической двери надо просверлить сквозное отверстие диаметром 5 мм.

Очень важно использовать сверло достаточной длины, чтобы оно вышло с обратной стороны двери.

При сверлении особое внимание уделите горизонтальному положению шуруповерта. Если отверстие получится перекошенным, то и глазок станет криво.

Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото
Сверлится отверстие с наружной стороны. В шуруповерт или электродрель вставляется коронка по металлу, с помощью которой отверстие расширяется до требуемого нам диаметра. Важно работать аккуратно, чтобы не повредить дверное полотно и не погнуть его.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото
Сверлится облицовка с внутренней стороны. Для работы используется перьевое сверло, главное — ровно держать шуруповерт, чтобы не уйти в сторону.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото
Отверстие очищается от мусора и проверяется. Просто посмотрите через него, если нет перекосов, значит, все сделано как нужно.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

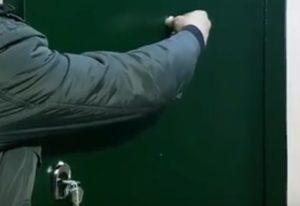

Закрепляется глазок. Для этого его следует придерживать с внешней стороны и вкручивать с внутренней. Если в комплекте есть ключик, то можно дополнительно зажать узел изнутри.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

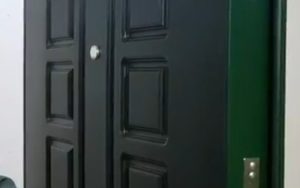

Проверяется работа системы. Закройте дверь и посмотрите в глазок. На этом монтаж завершен.

Установка электронного глазка

Рассмотрим, как производится установка камеры:

Иллюстрация Описание этапа
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

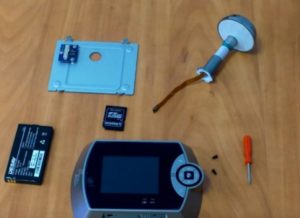

Так выглядит комплект камеры. В него входят:
  • Монитор с кнопками управления;
  • Аккумуляторная батарея;
  • Карта памяти;
  • Камера;
  • Крепежная платформа.

Для работы нужна только отвертка.

Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

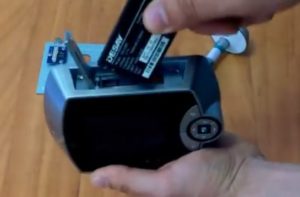

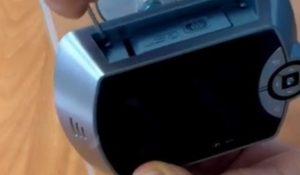

Вставляется аккумулятор. Если у вас система работает от батареек, то ставятся элементы питания.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

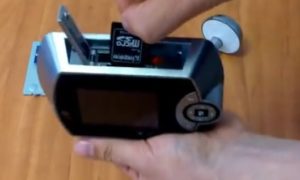

Ставится карта памяти. Под нее предусмотрен специальный слот, вы ничего не перепутаете в любом случае.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

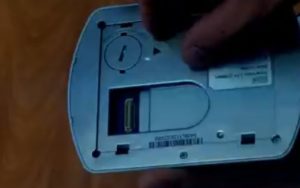

Снимается защитная пленка между контактами питания. Обычно снаружи есть язычок, за который нужно потянуть и тем самым снять защиту с контактов.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

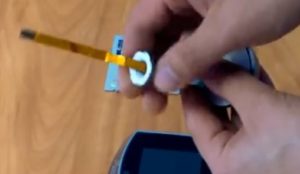

С камеры скручивается втулка. Она будет держать элемент изнутри, поэтому ее стоит заранее снять.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

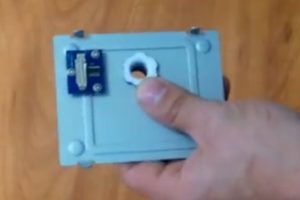

Втулка вставляется в крепежную платформу камеры. На этом подготовительные работы завершены.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

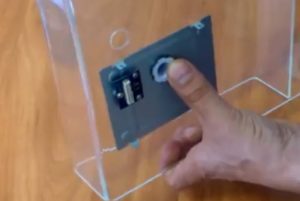

Платформа с втулкой ставится на дверное полотно. Для наглядности работа показывается на прозрачном модуле, имитирующем двери толщиной 70 мм.

Естественно, перед тем как поменять систему, нужно снять старый глазок. Если же у вас новая дверь, то все особенности сверления отверстий описаны выше, технология подходит и для этого случая.

Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

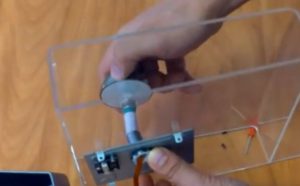

С внешней стороны вставляется камера. Она аккуратно заводится в отверстие, шлейф протягивается во втулку. После этого производится закручивание втулки до самого упора. На крепежной пластине и камере может быть двухсторонний скотч для приклеивания к дверному полотну, перед монтажом элементов снимите с него защитный слой.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

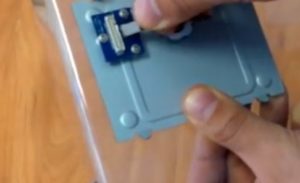

В разъем подключается шлейф камеры. На фото видно, как выглядит соединение в нашем случае, но его конфигурация может отличаться у разных моделей оборудования.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

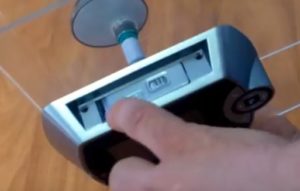

Устанавливается камера. Она аккуратно совмещается с разъемом, после чего защелкивается на пластине.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото
Камера фиксируется шурупами. Для надежности корпус фиксируется на пластине двумя шурупами.
Дверной глазок: видеоглазок и другие виды, инструкция как установить, размеры, видео и фото

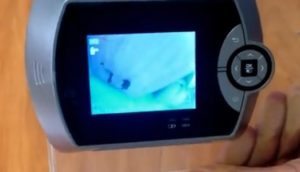

Камера включается. Все особенности настройки работы системы подскажет инструкция. Вы можете использовать камеру по мере необходимости, а можете настроить датчик движения, и камера всегда будет включаться, когда перед дверью будет кто-то проходить или стоять.

Вывод

Вы узнали, как установить дверной глазок и сможете провести работу без посторонней помощи. Видео в этой статье поможет еще лучше разобраться в теме, а если что-то непонятно — спрашивайте в комментариях.
