Использование капельного полива позволяет полностью автоматизировать процесс подачи влаги, нормировать ее количество и обеспечивать наиболее благоприятные условия развития растений. Кроме того, достигается значительная экономия воды, появляется возможность одновременно с поливом осуществлять подкормку растений питательными веществами.

Содержание:

Фитинги для капельного полива - обзор, правила выбора и подключения!

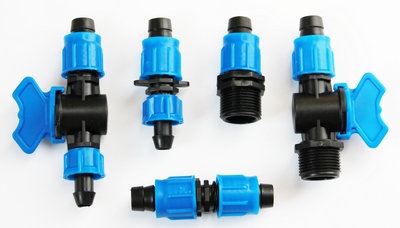

Капельная лента и фитинги с кранами — фото

В настоящее время существует много различных компаний, известных и не очень, выпускающих фитинги для капельного полива. Существует широкий выбор различных элементов и узлов, что дает возможность быстро и качественно собирать самые сложные системы с минимальными потерями времени.

Прежде всего, следует нарисовать схему предполагаемого орошения с указанием места забора воды, расстояния до каждой грядки, их расположение.

Фитинги для капельного полива - обзор, правила выбора и подключения!

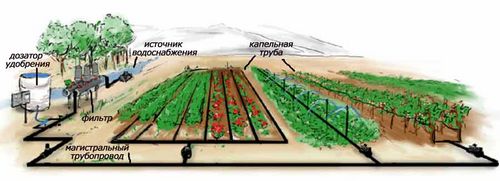

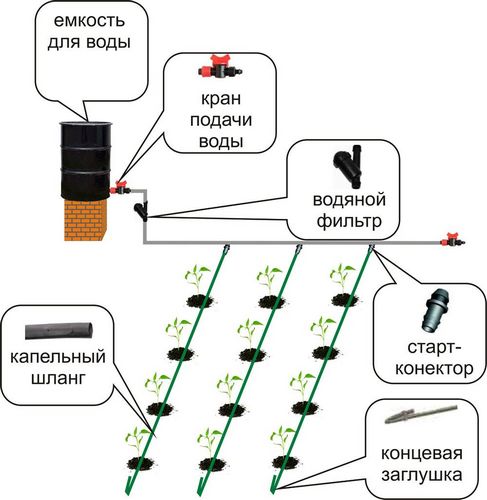

Схема системы капельного полива

Еще один важный фактор – наличие на грядках различных видов растений, для каждого из них нужна своя периодичность полива. От этого зависит, каким именно образом будут подключаться капельные ленты, будут ли они одновременно осуществлять полив или следует предусмотреть раздельное отключение каждой линии. От этого зависит номенклатура и количество фитингов.

Фитинги для капельного полива - обзор, правила выбора и подключения!

Составляйте схему с учетом выращиваемых растений

Все фитинги изготавливаются из полиэтилена высокого давления методом литья под давлением в пресс-автоматах. От чего зависят эксплуатационные характеристики изделий?

Фитинги для капельного полива - обзор, правила выбора и подключения!

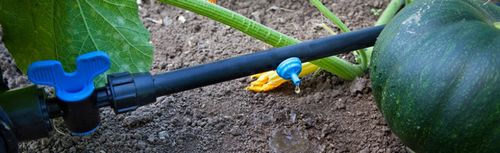

Система капельного полива

Качество сырья. Очень важный вопрос. Фитинги могут изготавливаться из первичного или вторичного полиэтилена. В чем между ними разница? Первичный полиэтилен изготавливается только на химических предприятиях путем сложного процесса полимеризации углеводородного сырья в специальных агрегатах. На производстве контролируются все технологические параметры, добавляются различные добавки для повышения устойчивости к жестким ультрафиолетовым лучам и повышения показателей физической прочности. Готовая продукция отвечает всем государственным стандартам, товары из нее самого высокого качества.

Фитинги для капельного полива - обзор, правила выбора и подключения!

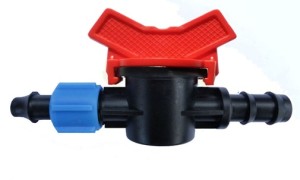

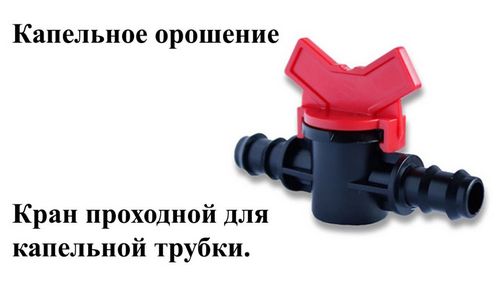

Проходной кран для капельного полива

Вторичный полиэтилен получают после переработки изделий из первичного. Качество такого сырья намного хуже, во время переработки смешиваются различные марки пластиков, физические характеристики этих материалов уже значительно ниже первоначальных и непредсказуемые. В результате готовые изделия имеют намного хуже эксплуатационные показатели, быстро выходят из строя, не могут выдерживать значительных физических и динамических усилий. Кроме того, технология производства вторичного полиэтилена не предусматривает использования добавок для повышения устойчивости к УФ излучению, материал быстро стареет, дает микротрещины, которые в дальнейшем расширяются и становятся причиной полного нарушения целостности изделий.

Фитинги для капельного полива - обзор, правила выбора и подключения!

Используйте фитинги из первичного полиэтилена

Использование вторичного полиэтилена для изготовления фитингов оправдывается низкой стоимостью сырья. Ответственные производители для повышения качества своих товаров добавляют во вторичный полиэтилен до 50% первичного, за счет этого улучшаются все показатели прочности и устойчивости. Как можно догадаться, недобросовестные ничего не добавляют, пытаются любыми способами увеличить свою прибыльность за счет обмана покупателей.

Как отличить качественные фитинги от некачественных

Фитинги для капельного полива - обзор, правила выбора и подключения!

Важно уметь отличить качественное изделие от подделки

Если есть определенные знания, то сделать это несложно. На что нужно обращать внимание во время визуального осмотра?

  1. Все поверхности фитингов должны быть гладкими, места заливки в форму полиэтилена аккуратно удалены.
  2. Не допускается наличия на поверхностях впадин. Такие изъяны образует некачественный вторичный полиэтилен, после выхода из пресс-формы он дает значительную усадку. Это существенно изменяет первоначальные размеры, соединения могут давать течь. Еще одна причина появления падин – грубые нарушения технологии производства: перегрев полиэтилена, некачественные пресс-формы.
  3. Торцевые поверхности зажимов должны быть строго перпендикулярными к оси, запрещаются даже незначительные отклонения от плоскости. Нарушение этих параметров свидетельствует, что товары изготовлены из некачественного сырья или точность пресс-форм ниже всякой критики.

Если вам удалось заметить хотя бы один указанный недостаток, то покупать такие фитинги не стоит. Низкая цена не должна оправдывать еще более низкое качество. Попытки сэкономить станут причиной существенных убытков. Система полива быстро сломается со всеми негативными последствиям и придется повторно покупать комплект фитингов. Только на этот раз уже качественных.

Фитинги для капельного полива - обзор, правила выбора и подключения!

Некачественные изделия быстро выйдут из строя

Краткий перечень фитингов для соединения трубопроводов и ленты

Большинство изделий адаптировано под диаметр трубопроводов 3/4″, другие размеры покупать нет надобности. Расход воды при капельном поливе очень маленький, трубопроводы с такими диаметрами могут применяться для создания сложных и больших по протяженности систем, они обеспечат подачу достаточного ее количества.

Наименование фитинга Краткое описание и назначение
Фитинги для капельного полива - обзор, правила выбора и подключения!

Мини-стартер

Имеет небольшой диаметр подключения к главной трубе (Ø6 мм), капельная лента стандартного размера. Дополнительные уплотнители не требуются.
Фитинги для капельного полива - обзор, правила выбора и подключения!

Стартер с резьбовым соединением

Применяется для подключения капельной ленты к резьбовым выводам магистральных трубопроводов.
Фитинги для капельного полива - обзор, правила выбора и подключения!

Стартер с резиновым уплотнением

Резиновое уплотнение дает возможность герметизировать места подключения с неровными стенками отверстий, используется на толстостенных полиэтиленовых или полипропиленовых трубопроводах. Резинное уплотнение полотно прижимается зажимной гайкой.
Фитинги для капельного полива - обзор, правила выбора и подключения!

Стартер с поджимом

Для повышения плотности прижатия к поливной трубе имеется специальный поджим, капельная лента присоединяется обычным способом
Фитинги для капельного полива - обзор, правила выбора и подключения!

Заглушка для ленты торцовая

Круглая, используется для заглушки торца капельной ленты. Обеспечивает полную герметизацию, появление протечек исключается.
Фитинги для капельного полива - обзор, правила выбора и подключения!

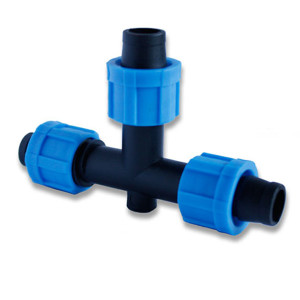

Зажимной тройник для капельной ленты

Позволяет делать отводы системы в зависимости от конкретного расположения поливаемых грядок, одновременно соединяет три ленты в единую систему.
Фитинги для капельного полива - обзор, правила выбора и подключения!

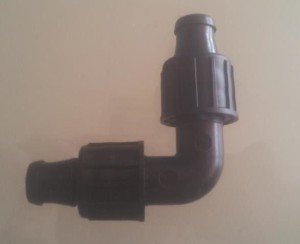

Зажимной угольник

Монтируется в местах резкого поворота капельной ленты, позволяет повышать равномерность капельного орошения.
Фитинги для капельного полива - обзор, правила выбора и подключения!

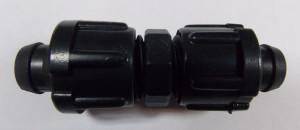

Ремонтное соединение

Служит для производства ремонтных работ в случае механического повреждения капельной ленты. Значительно сокращает финансовые затраты на обслуживание системы полива.
Фитинги для капельного полива - обзор, правила выбора и подключения!

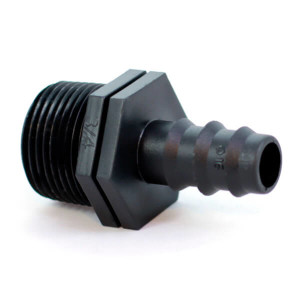

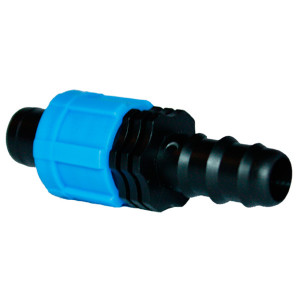

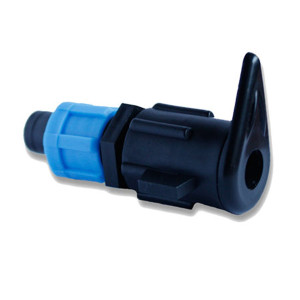

Переходник

Служит для соединения в один узел капельной ленты и капельной трубки. Соединение ленты герметизируется зажимной гайкой, капельная трубка плотно одевается на ершик.
Фитинги для капельного полива - обзор, правила выбора и подключения!

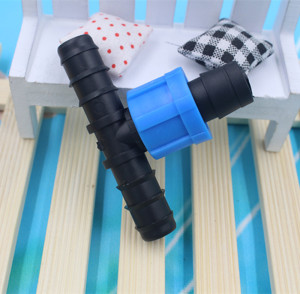

Тройник для гибких шлангов и ленты

В расчетных местах гибкий шланг может разрезаться и соединяться тройником. В месте разреза производится подключение ленты.
Фитинги для капельного полива - обзор, правила выбора и подключения!

Стартер для шланга LFT

В магистральном шланге из LFT делается отверстие, в которое вставляется специальный флажок с резьбой и вкручивается стартер

Если капельный полив должен быть стационарным, то для его монтажа применяются пластиковые трубы, вместо поливной ленты устанавливаются индивидуальные капельницы. Такая конструкция более сложная и дорогостоящая, для ее монтажа нужно использовать специальные фитинги:

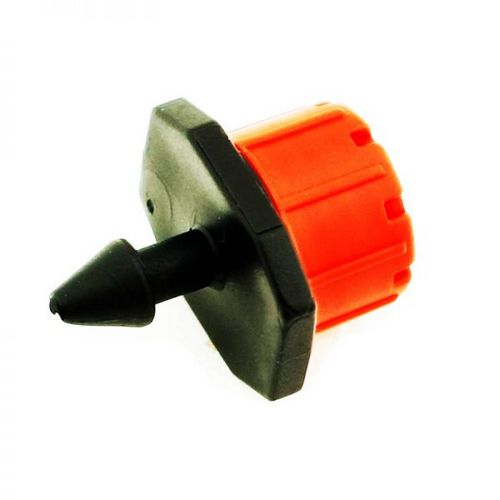

  • регулируемая капельница. Монтируется на пластиковой трубе, плотность соединения обеспечивается прижимающей гайкой. Имеет возможность регулирования с помощью верхнего колпачка величины капель и количества воды;
    Фитинги для капельного полива - обзор, правила выбора и подключения!

    Компенсационная регулируемая капельница

  • компенсированная капельница. Используется для поливов участков с большим углом наклона, обеспечивает постоянное количество влаги при больших колебаниях давления водного потока в трубопроводах.
    Фитинги для капельного полива - обзор, правила выбора и подключения!

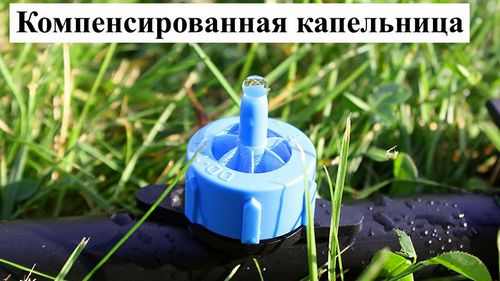

    Компенсированная капельница 8 л/ч для капельного полива

Краны для капельного полива

По конструктивным особенностям относятся к наиболее сложному виду фитингов, применяются для улучшений функциональности системы капельного полива.

Наименование фитинга Назначение и краткое описание
Фитинги для капельного полива - обзор, правила выбора и подключения!

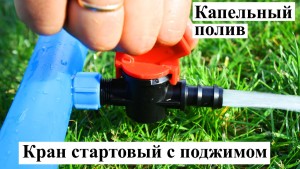

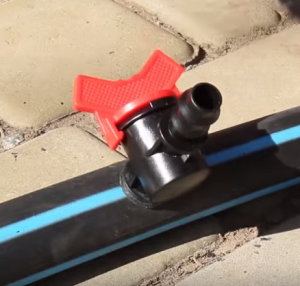

Стартовый кран с зажимом

Устанавливается на магистральную пластиковую трубу, зажим надежно герметизирует соединение.
Фитинги для капельного полива - обзор, правила выбора и подключения!

Стартовый кран с уплотнительным резиновым кольцом

Дополнительное резиновое кольцо выравнивает сделанное в трубе отверстие. С другой стороны крана подключается капельная лента.
Фитинги для капельного полива - обзор, правила выбора и подключения!

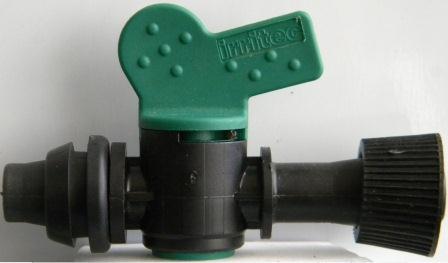

Стартовый кран с внутренней соединительной резьбой

Служит для врезки в магистральный трубопровод, капельная лента присоединяется внутренним резьбовым соединением.
Фитинги для капельного полива - обзор, правила выбора и подключения!

Стартовый кран с наружной соединительной резьбой

Врезается в пластиковую трубу, специальный зажим исключает протечки. Капельная лента присоединяется при помощи наружной резьбы.
Фитинги для капельного полива - обзор, правила выбора и подключения!

Стартовый кран для гибкого шланга

К пластиковой трубе через кран может подключаться гибкий шланг для дальнейшей разводки системы.
Стартовый кран для гибкого шланга с внутренней резьбой Гибкий шланг одевается на ершик, к внутренней резьбе присоединяется поливочная лента.
Фитинги для капельного полива - обзор, правила выбора и подключения!

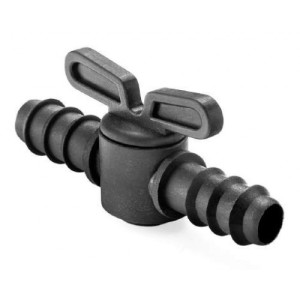

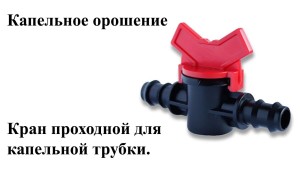

Проходной кран для шлангов

Шланги одеваются с двух сторон на ершик, позволяет отсоединять одну из магистралей системы капельного полива
Фитинги для капельного полива - обзор, правила выбора и подключения!

Проходной кран для капельной ленты

С двух сторон на зажимах фиксируется поливная лента, позволяет временно отключать от полива часть грядки.

Фитинги для внесения удобрений

Возможность одновременно с поливом дозировано вносить минеральные удобрения – одно из важных преимуществ капельного полива. Для этого применяются специальные фитинги и узлы.

Наименование фитинга Назначение и краткое описание
Фитинги для капельного полива - обзор, правила выбора и подключения!

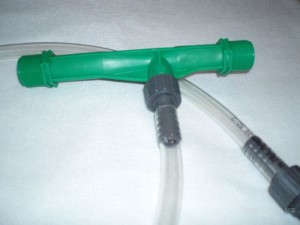

Инжектор Вентури

Устанавливается в месте подключения емкости с удобрениями к магистральному водопроводу. Инжекторная система за счет разности диаметров создает ускорения водного потока, возникающая в результате этого разность давлений втягивает раствор минеральных удобрений.
Фитинги для капельного полива - обзор, правила выбора и подключения!

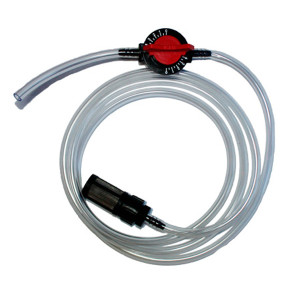

Шланг для инжектора

Подключается к входному отверстию инжектора и емкости с жидкими удобрениями. Для более точной регулировки имеет микрокран.
Фитинги для капельного полива - обзор, правила выбора и подключения!

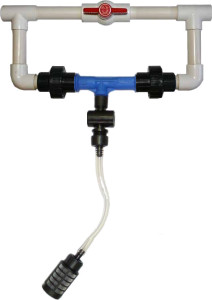

Готовый узел для установки инжектора

Служит для ускорения производства монтажных работ, имеет полный комплект доборной арматуры.
Фитинги для капельного полива - обзор, правила выбора и подключения!

Воздушный клапан

Стравливает воздух из системы, обеспечивает постоянное движение жидкости под небольшим давлением.

Профессиональный инжектор Venturi для внесения удобрений при капельном поливе и микроорошении для любых культур

Простые монтажные фитинги

Для создания сложных систем полива дополнительно применяются простые соединительные фитинги: штуцера, тройники и стартера с резьбой и ершиком. Они надеваются на шланги или трубки, могут иметь различный входной диаметр.

В реализации есть стартера для шлангов, насадок, стартера на два и четыре выхода для подключения капельниц. Если нужно сделать полив более целенаправленным, то используются капельные спицы, с их помощью вода может направляться в конкретное место растения. Прижимные спицы фиксируют поливные трубки в нужном положении. Есть возможность отдельно приобретать ремонтные резиновые уплотнители для краников и стартеров, подвесные кольца для трубок.

Фитинги для капельного полива - обзор, правила выбора и подключения!

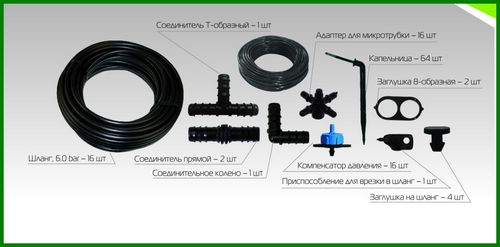

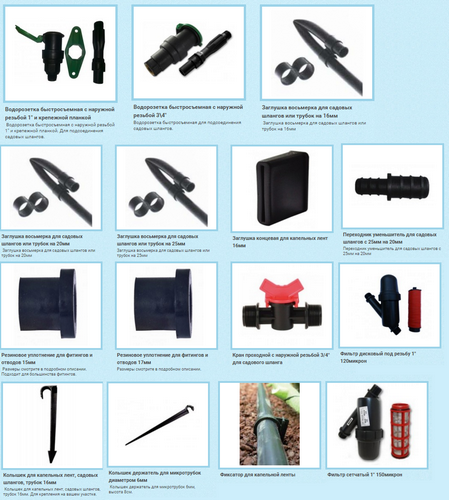

Некоторые элементы капельного полива

Практические советы

Никогда не покупайте фитинги с точностью до одного, всегда нужно иметь запас. К сожалению, массовое производство дешевых деталей расслабляет производителей, качеству продукции они уделяют недостаточное внимание. Каждый раз бегать в магазин для замены некачественного фитинга обойдется намного дороже, чем сразу сделать небольшой запас. Кроме того, уже во время монтажа оросительной системы может возникнуть необходимость изменения схемы, а для этого понадобятся дополнительные фитинги.

И последний совет – уделяйте максимальное внимание установке стартовых фитингов. Аккуратно высверливайте отверстия, старайтесь делать кромки ровными и гладкими, всегда удаляйте из трубы остатки полиэтилена. Входные диаметры стартовых фитингов имеют самые небольшие параметры, что увеличивает риски их засорения. После высверливания отверстия вынуть всю стружку не удастся, шланги рекомендуется промывать. После завершения установки всех стартовых фитингов следует закрыть краники и включить подачу воды в магистральный трубопровод. Конец трубы должен быть полностью открыт, заглушка монтируется уже после промывки. Подождите несколько минут, пока сильный напор воды не удалит из трубы все кусочки полиэтилена, оставшиеся после высверливания отверстий.

Шаги, №№ Описание действий
Фитинги для капельного полива - обзор, правила выбора и подключения!

Шаг 1

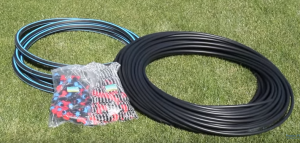

Подготовка элементов капельного полива к сборке
Фитинги для капельного полива - обзор, правила выбора и подключения!

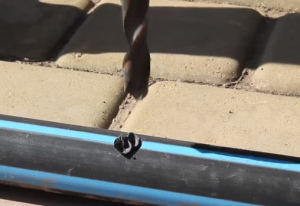

Шаг 2

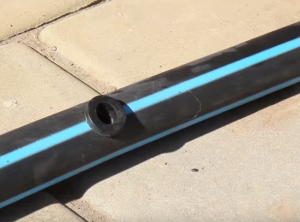

Сверлим отверстие. Кран с резинкой 14 мм, кран с поджимом 11 мм
Фитинги для капельного полива - обзор, правила выбора и подключения!

Шаг 3

Вставляем в отверстие резиновый уплотнитель
Фитинги для капельного полива - обзор, правила выбора и подключения!

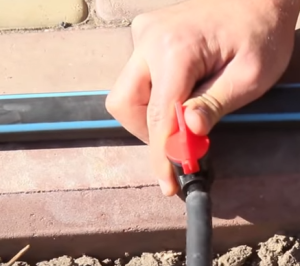

Шаг 4

Вставляем кран
Фитинги для капельного полива - обзор, правила выбора и подключения!

Шаг 5

Надеваем резиновый шланг или капельную ленту
Фитинги для капельного полива - обзор, правила выбора и подключения!

Шаг 6

Аналогично сверлим отверстия и вставляем капельницы в шланги. Запускаем систему, открыв краны подачи воды
Фитинги для капельного полива - обзор, правила выбора и подключения!

Шаг 7

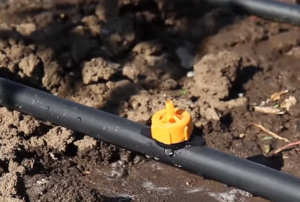

Регулируемые капельницы в работе
Фитинги для капельного полива - обзор, правила выбора и подключения!

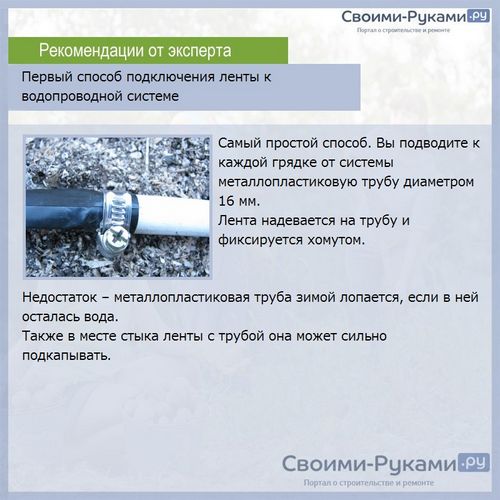

Первый способ подключения ленты к водопроводной системе

Фитинги для капельного полива - обзор, правила выбора и подключения!

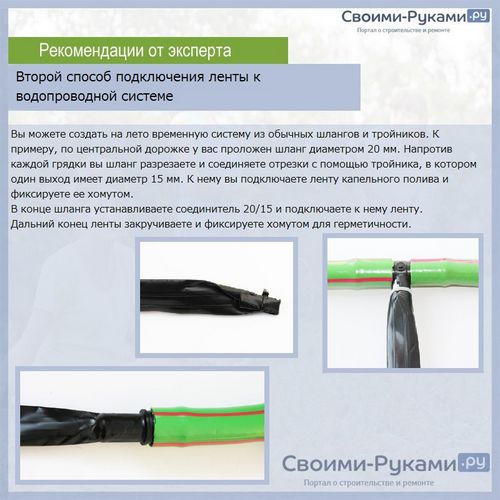

Второй способ подключения ленты к водопроводной системе

Фитинги для капельного полива - обзор, правила выбора и подключения!

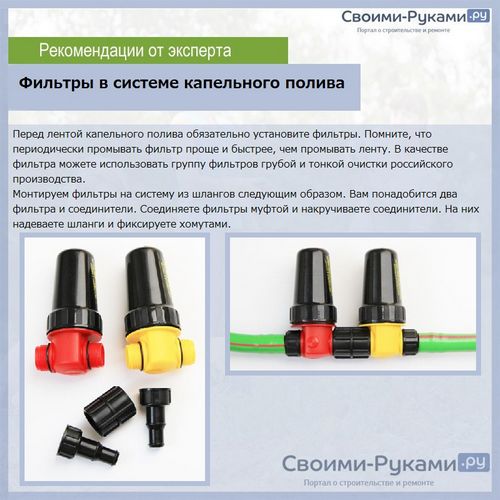

Фильтры в системе капельного полива
