Фундамент ТИСЭ (Технология индивидуального строительства и экология) — это фундамент, состоящий из столбов с расширением внизу, который обладает высокой несущей способностью и может быть использован на любых типах грунтов. Он подходит для строительства домов из каркаса и кирпича и идеально подходит для высоко пучинистых грунтов, не смещается и не разрушается. Также может быть создан своими руками.

Содержание:

Чертежи и схемы фундамента ТИСЭ
Как построить фундамент ТИСЭ своими руками?
Видео строительства фундамента по технологии ТИСЭ

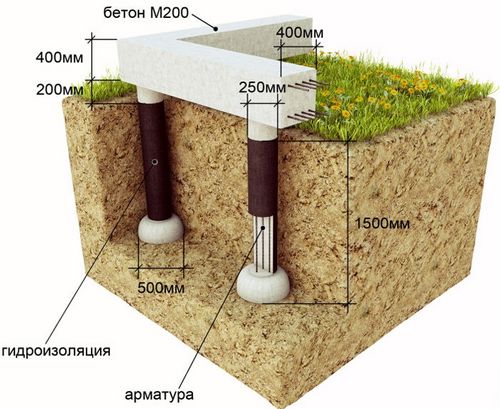

Чертежи и схемы фундамента ТИСЭ

Фундамент ТИСЭ своими руками: фото, схемы, чертежи, видео

Многих владельцев дачных участков интересует, что такое фундамент ТИСЭ. Данный вид основания похож на обычный свайный фундамент. Но благодаря расширенной нижней части свай обладает повышенной прочностью. Он может использоваться для строительства домов возле дорожных магистралей, железнодорожных путей: вибрации от дороги не повлияют на его несущую способность.

Изготавливается фундамент по технологии ТИСЭ без применения стандартных металлических гильз, а отверстия под сваи для него создаются с помощью специального бура. Ростверк у него не примыкает к земле и находится от нее на расстоянии 15-20 см.

Как построить фундамент ТИСЭ своими руками?

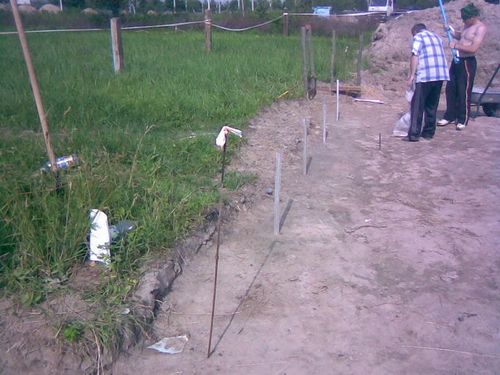

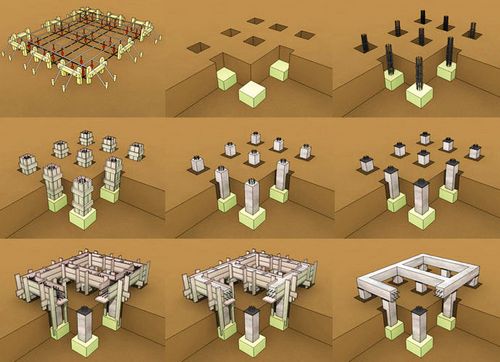

Начинать работу следует с разметки участка. Колышками отмечается расположение свай по периметру строения. Далее отмечаются опоры под несущие стены. Для создания точной разметки следует использовать водяной уровень. Между корректно выставленными колышками протягиваются нитки, отмечающие за расположение опор. Далее проводится бурение ям под сваи.

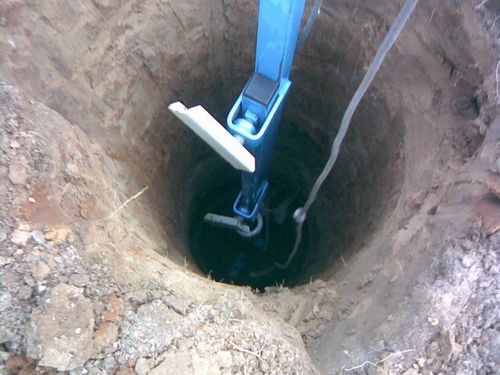

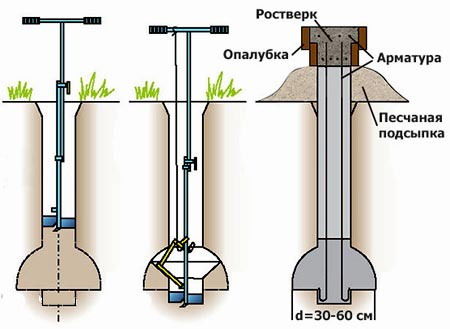

Для бурения необходимо использовать специальное устройство — бур ТИСЭ. Он дополнительно оснащается откидной лопаткой, позволяющей проводить расширение ямы.

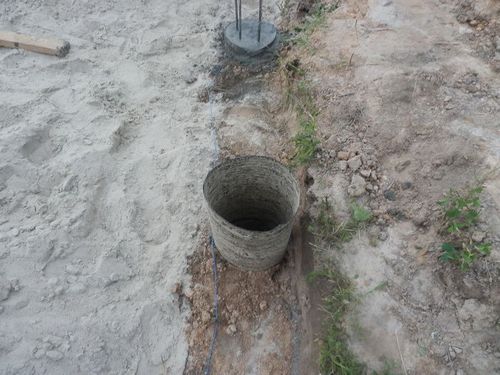

Чтобы грунт не осыпался в процессе бетонирования, делается «рубашка» из рубероида.

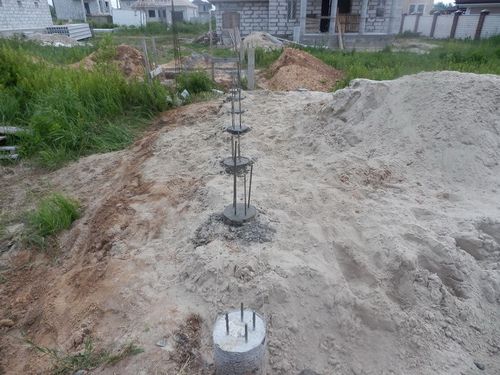

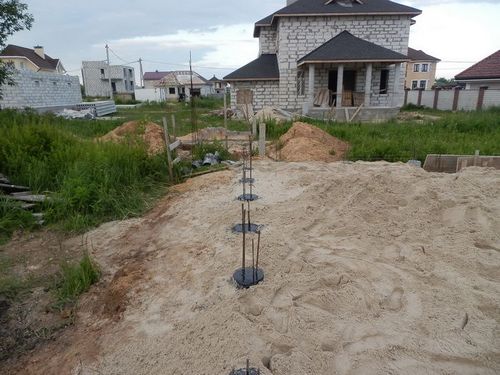

Когда все ямы пробурены, происходит их заливка бетоном. В процессе бетонирования осуществляется установка арматуры, отвечающей за прочность опор. Для этого необходимо использовать по четыре прутка на каждую сваю. Они должны выступать над нулевым уровнем примерно на 25 см.

Далее проводится штыкование — аккуратное погружение и подъем в сыром растворе арматуры. Это позволит удалить лишние пузырьки воздуха.

После застывания свай, проводится их обмазывание мастикой для гидроизоляции.

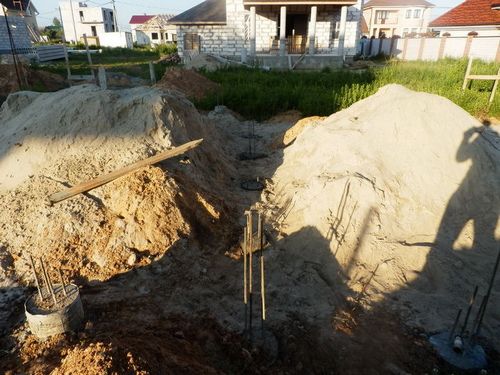

Ранее заготовленный песок распределяется вровень с краями готовых свай. Далее строительство фундамента ТИСЭ выполняется по следующей инструкции:

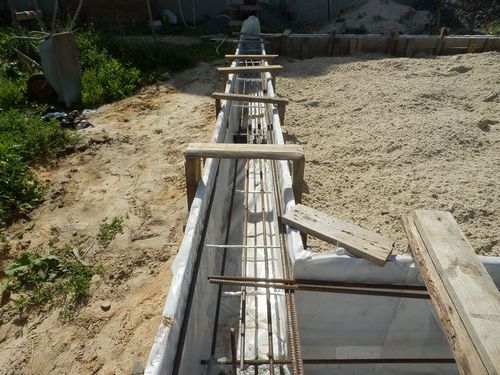

1. Проводится разметка нитками для установки опалубки ростверка.

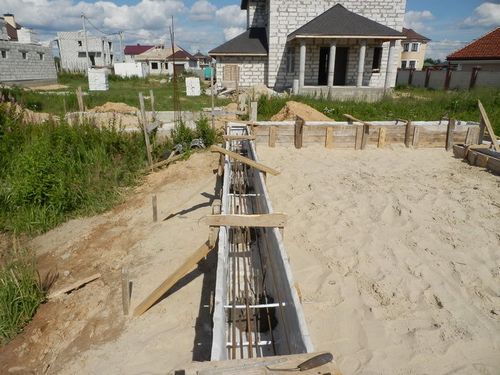

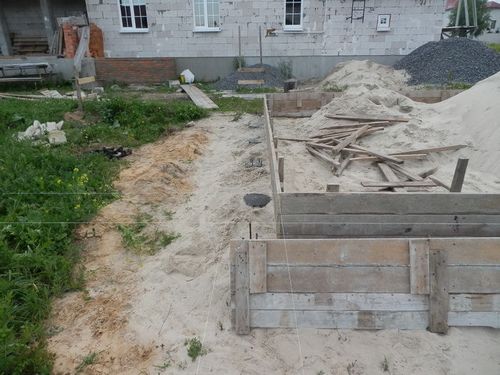

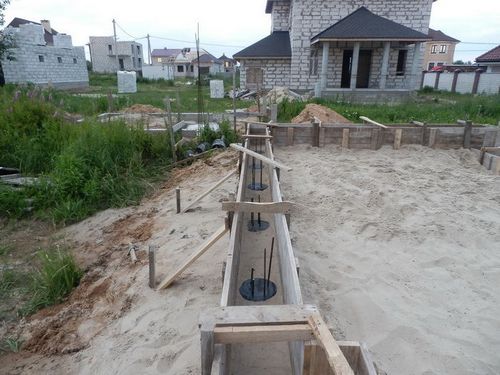

2. Устанавливается опалубка, щиты соединяются между собой.

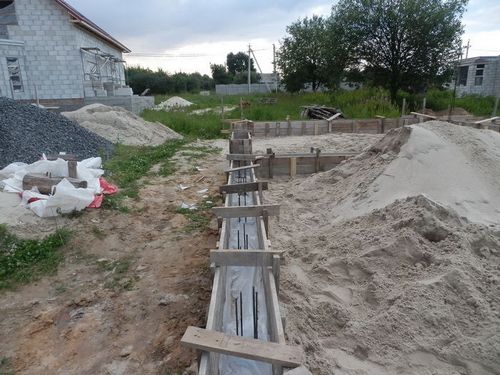

3. Внутренняя часть щитов обивается пленкой.

4. Дополнительно опалубка скрепляется шпильками, на которые в качестве чехлов одеваются кембрики.

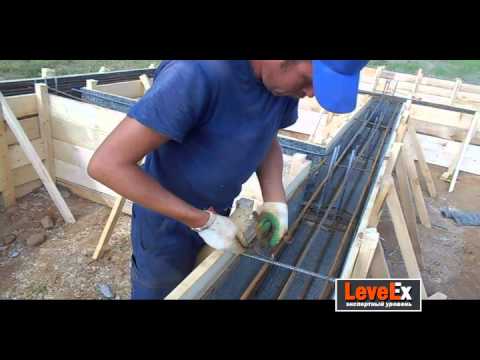

5. Раскладывается и связывается арматура (по 4 прута 12 мм арматуры сверху и снизу).

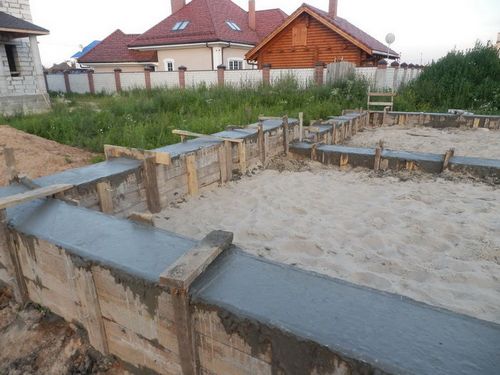

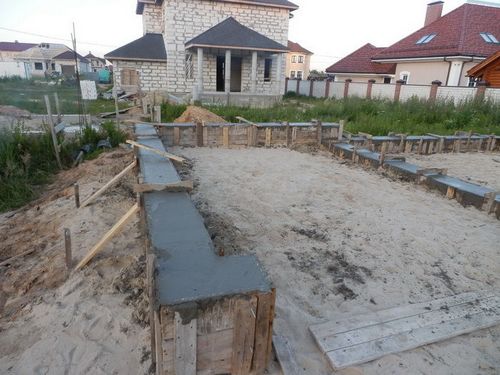

6. Проводится заливка опалубки.

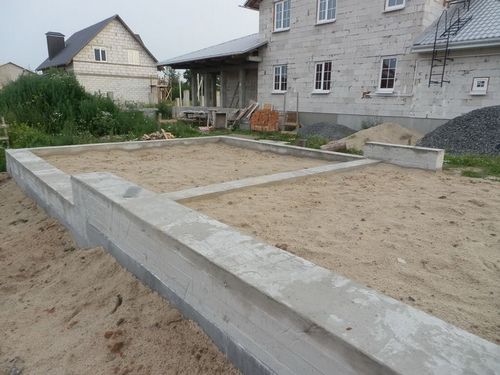

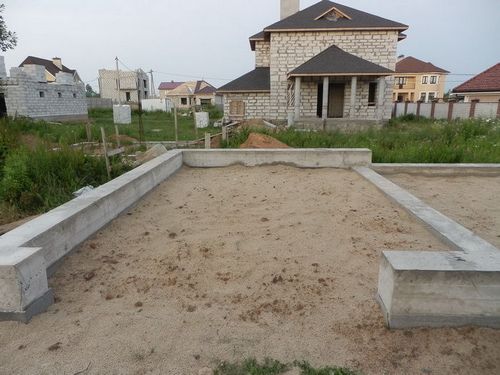

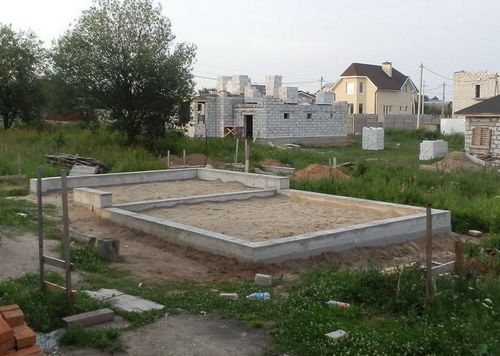

Спустя день после заливки раствора можно извлечь шпильки. Для полного схватывания ростверка потребуется еще 10 дней, далее удаляются щиты. Песок под ростверком можно убрать и поставить щиты плоского шифера с обеих сторон.

На данном этапе заготовка основания будет завершена. Но для получения дополнительной информации перед работой нужно не только изучить, как сделать фундамент ТИСЭ, но и визуально оценить сложность изготовления. Поэтому следует просмотреть фото и видео материалы по особенностям заготовки фундамента и разобраться в прилагаемой инструкции.
