Инфракрасный теплый пол своими силами

В этой статье представлен самый подробный материал о том, как собственноручно без помощи специалистов смонтировать у себя в кухне теплый пол на основе инфракрасной пленки.
После приобретения новой двухкомнатной квартиры «коробки» в новом доме, в которой были оборудованы только батареи отопления и пластиковые окна, нужно сразу же было решить вопрос о том, каким будет пол в этой квартире.

Инфракрасный теплый пол своими силами

Посовещавшись в узком семейном кругу, было принято решение, о том что:
a. в санузле - керамическая плитка - с теплым полом из греющего кабеля;
b. в ванной комнате - водостойкий ламинат из полеуритана - с теплым полом из греющего кабеля;
c. гостиная и детская - обычный ламинат - без теплого пола;
d. прихожая и кухня – водостойкий ламинат из полеуритана - с теплым полом на основе инфракрасной пленки.
Данный материал будет подробно описывать, как происходит монтаж теплого пола в кухне.
Чтобы качественно смонтировать теплый пол понадобится инструмент:
1. электродрель с соответствующими сверлами;
2. шурупорверт;
3. крестовая отвертка;
4. молоток;
5. канцелярский нож;
6. ножницы;
7. метровая линейка;
8. 3-х метровая рулетка;
9. плоскогубцы;
10. кусачки;
11. карандаш или маркер;
12. пылесос.
Для монтажа инфракрасного теплого пола были приобретены следующие материалы:
-инфракрасный пленочный теплый пол производства Кореи размером 1х3м (3м³ ) - 600 ватт - 1шт;

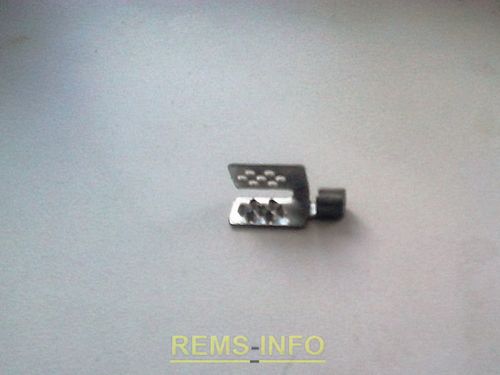

-провода (3м) со специальными зажимами (2шт) для подключения теплого пола ;

Инфракрасный теплый пол своими силами

-битумные изоляторы для монтажа инфракрасного пленочного пола – 7шт;
-терморегулятор в комплекте с термодатчиком - 1шт;
-подложка под ламинат - толщиной 2мм - 12м³;
-подложка теплоотражающей поверхностью толщиной 4мм - 12м³;
-полиэтиленовая пленка (жесткость - 110-120 микр.) – 4.8м³;
-фанера 4 мм размером 1525 на 1525 мм (ГОСТ 3916.1-96) - 6 листов;

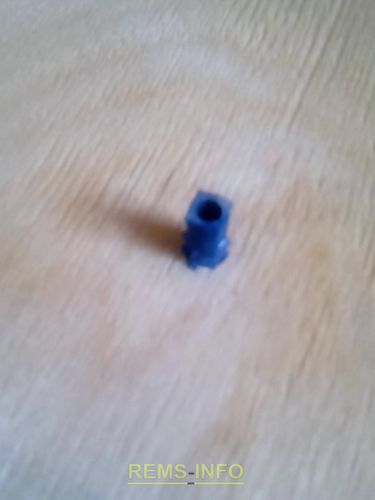

-дюбеля из пластмассы 6х40мм - 70шт;
-саморезы по дереву черные 3,2х40мм - 45шт;
-саморезы с прессшайбой 3,4х35мм - 25шт;
-кабель-канал 7х10мм - 1метр.
-широкий скотч - 2 рулона.

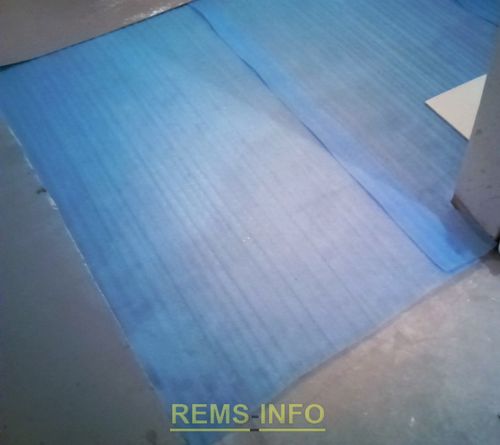

Технология укладки инфракарасного подогрева пола проста. Первое, что нужно сделать - это расстелить подложку под ламинат, так как наливной пол – стяжка, не очень хорошего исполнения. Ее пришлось стелить еще и потому, что она была приобретена сразу на всю квартиру, с большой скидкой по цене и не использовать ее было не целесообразно, а проще говоря - жалко выкидывать. Подложку расстилаем параллельно входу на кухню.

Инфракрасный теплый пол своими силами
Инфракрасный теплый пол своими силами

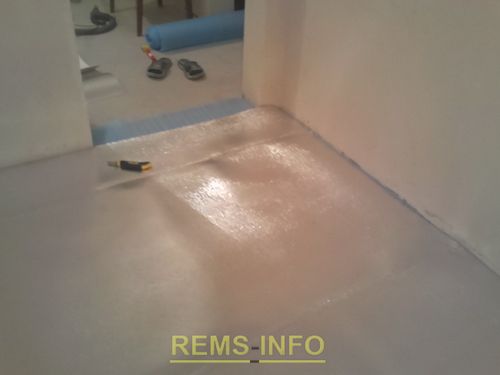

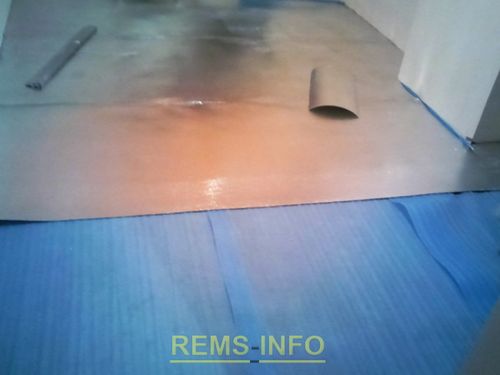

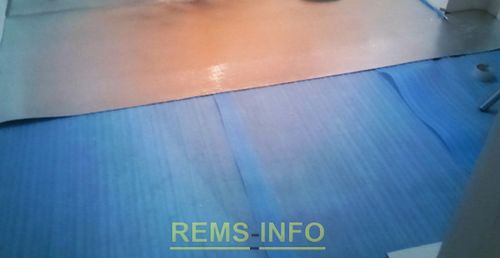

Второе, перпендикулярно входу раскатываем подложку с теплоотражающей поверхностью.
Инфракрасный теплый пол своими силами
Инфракрасный теплый пол своими силами

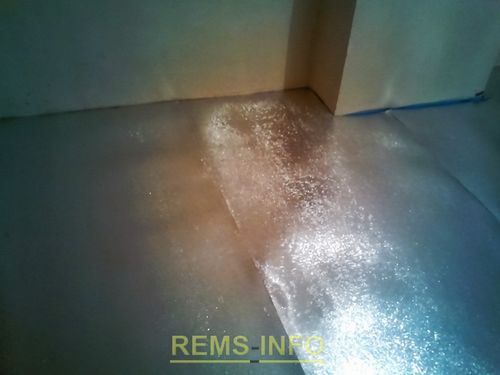

Листы теплоотражающей подложки между собой соединяем канцелярским скотчем, а вдоль стен, по всему периметру прикрепляем к стяжке при помощи саморезов с прессшайбой и пластмассовых дюбилей. Укладка ламината на бетонный пол - описание с фото
Инфракрасный теплый пол своими силами
Инфракрасный теплый пол своими силами

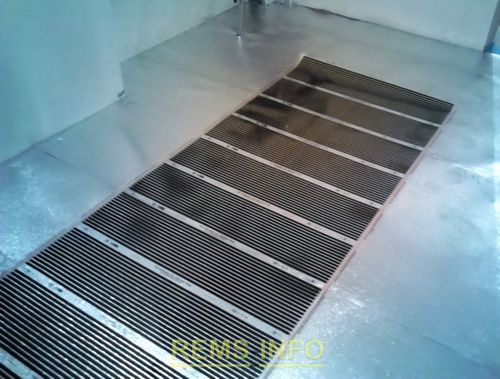

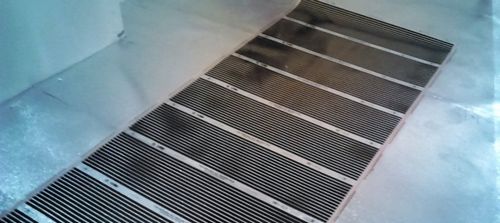

Третье, определив место укладки инфракрасной пленки, так чтобы на ней неё не попал кухонный гарнитур и кухонная обеденная зона, кладем пол практически посередине кухни, вдоль длинной стены параллельно входу в помещение.

Пленка имеет ширину 1,0м и разделение на сегменты по 0,25м, по которым ее можно резать.

Получилась одна полоса 1х3м.

Инфракрасный теплый пол своими силами
Инфракрасный теплый пол своими силами

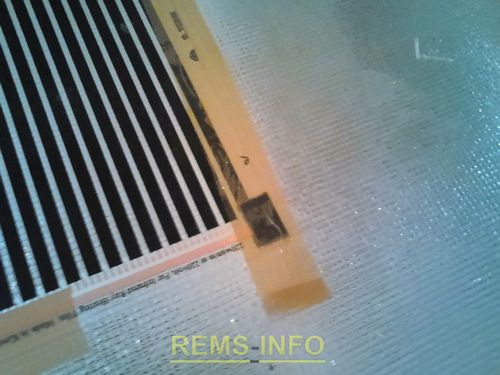

С одной стороны медные греющие полосы наглухо изолируются специальными битумными изоляторами для пола, а с противоположной стороны крепятся клипсы с питающими проводами и, которые так же изолируются битумными изоляторами.
Инфракрасный теплый пол своими силами

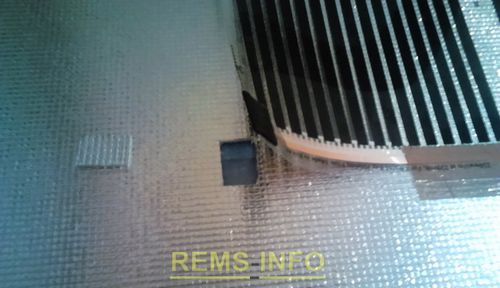

В местах, где будем устанавливать битумные изоляторы, в теплостойкой подложке при помощи канцелярского ножа вырезаем окошечки необходимого размера, чтобы эти места не выступали наружу, а были на одном уровне с инфракрасной пленкой.
Инфракрасный теплый пол своими силами

Для защиты от повреждения фанерой теплый пол накрывают плотной пленкой, прикрепляя ее к теплоотражающей подложке при помощи скотча, так чтобы она выступала за края греющей пленки.


Инфракрасный теплый пол своими силами

Прокладку проводов питания и термодатчика делаем в подложке, вырезая в ней канцелярским ножом углубления, а сверху заклеиваем скотчем, чтобы в процессе эксплуатации не повредить их.
Из-за размеров термодатчика, в стяжке пришлось долбить углубление, чтобы при эксплуатации не сломать его. Датчик к нагревающейся пленке крепят снизу на медную полосу, по средствам отрезка битумного изолятора.

Так как пластиковый ламинат толщиной всего 4,5 мм и не обладает достаточной жесткостью, как обычный ламинат, поэтому необходимо сверху класть фанеру толщиной 4 мм.

Инфракрасный теплый пол своими силами
Инфракрасный теплый пол своими силами
Инфракрасный теплый пол своими силами

Перед укладкой фанеры на стене и фанере отмечаю места, где будут располагаться разрывы между греющими сегментами пленки, дабы при креплении фанеры к полу случайно не повредить пленку, когда буду сверлить отверстия для пластмассовых дюбелей, в которые будут вкручиваться саморезы по дереву.

Инфракрасный теплый пол своими силами
Инфракрасный теплый пол своими силами

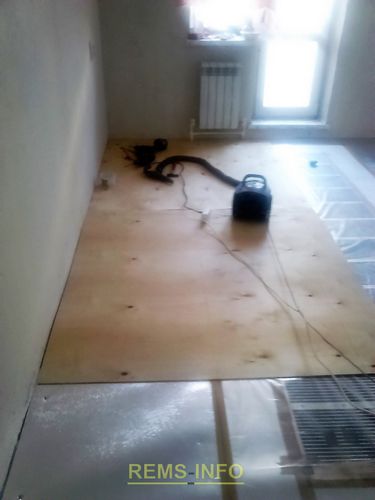

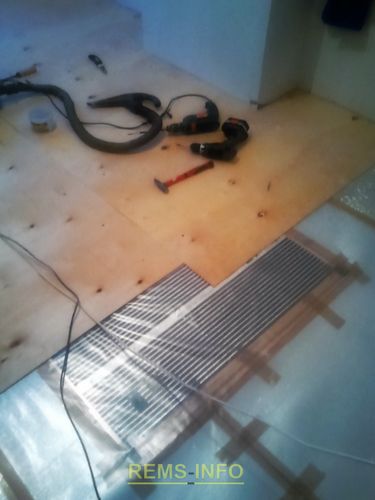

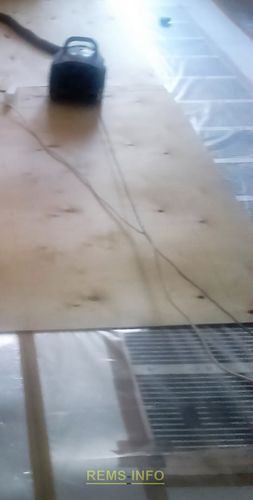

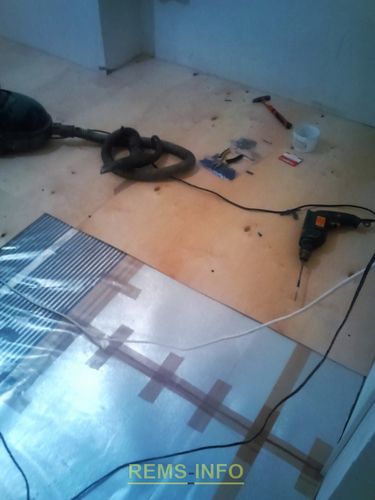

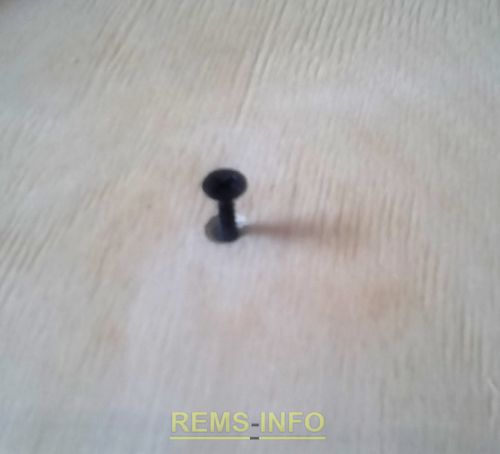

Далее, на кухне выбираю прямой угол, от которого буду укладывать фанеру. Сначала пол накрывается целыми листами фанеры, крепление, которой произвожу при помощи пластмассовых дюбилей и саморезов по дереву. Потом вымеряю метровой линейкой и рулеткой не закрытые фанерой, оставшиеся участки. Выпиливаю их из неё, укладываю и прикрепляю к основанию саморезами с дюбелями. Между листом фанеры и стеной необходимо оставлять «тепловой» зазор 5мм, а между листами фанеры 1-2мм.

После укладки фанеры на пол, она должна полежать на нем не менее суток, только потом можно будет приступать к укладке водостойкого пластикового ламината.

Инфракрасный теплый пол своими силами
Инфракрасный теплый пол своими силами
Инфракрасный теплый пол своими силами

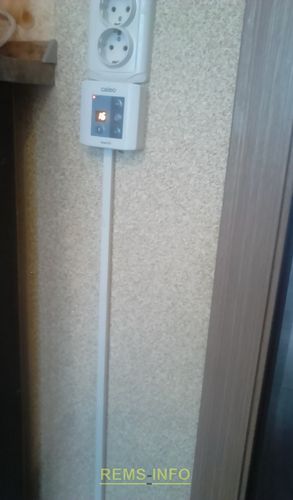

Место для установки терморегулятора было выбрано под розеткой, от которой в последствие и было взято электричество для подключения инфракрасного теплого пола.
Терморегулятор был выбран накладной, чтобы не высверливать в бетонной стене отверстие для подрезетника и не долбить в ней штроб для проводов питания и термодатчика. Провода между термодатчиком и полом были аккуратно убраны в кабель-канал пластикового плинтуса.

Инфракрасный теплый пол своими силами

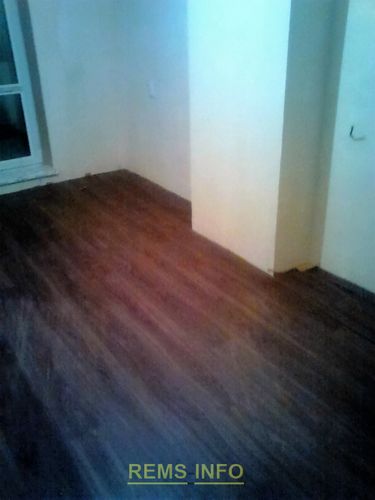

Когда полностью уложил ламинат, тогда и включил теплый пол. Опробовал его в работе. Все работает хорошо, ногам теперь будет тепло – даже супруга похвалила!
