Искатель скрытой проводки своими руками — инструкция!

Когда вы решаете повесить на стену картину или часы, вы задумываетесь лишь о том, какой стене выбрать и как это впишется в дизайн помещения. Однако, вы можете не знать, что не все стены можно просверлить или забить гвоздь из-за электрической проводки. Это не связано с материалом, использованным при строительстве, а с наличием электричества.

Содержание:

• Искатель скрытой проводки своими руками: технология изготовления
  • Микросхема
  • Антенна
  • Пьезоэлемент
  • Сборка конструкции
  • Видео – Детектор проводки
• Эксплуатация искателя скрытой проводки
• Другие способы обнаружения электрокабелей
• В качестве заключения

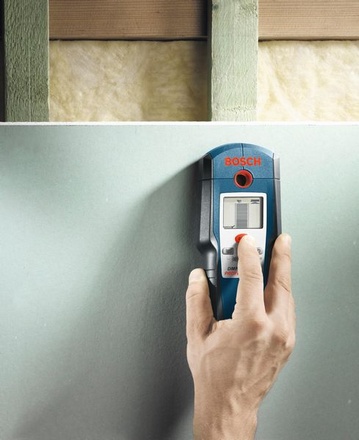

Детектор скрытой проводки

Есть несколько способов определения места пролегания электрокабеля: изучить чертеж разводки сети или отыскать техническую документацию своего жилья, но если ничего из этого нет, то обратите внимание на разветвительные коробки, от которых идут кабели к переключателям и розеткам. Если проводкой в квартире занимался опытный электрик, то кабели, скорее всего, расположены под прямым углом.

Есть несколько способов определения места пролегания электрокабеля

Хорошо, если ранее вы меняли старую проводку и знаете о ее текущем размещении. Но что когда предыдущий владелец не соблюдал или даже не знал элементарных правил электрической разводки? Ведь нередко случается, что в целях сомнительной экономии проводку укладывают по наикратчайшему пути – по диагонали стены. В таких ситуациях без специальных приборов для поиска не обойтись.

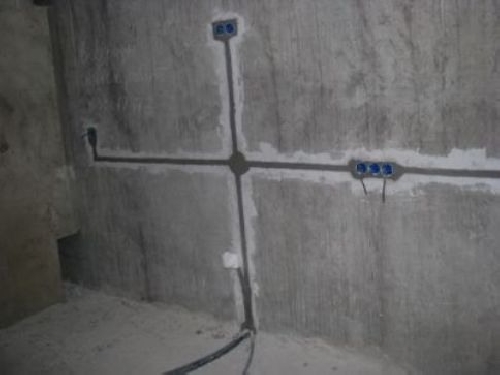

Электропроводка

Сегодня в радиомагазинах продаются специальные устройства, которые называют детекторами (нередко – искателями) скрытой проводки. Все они делятся на две группы.

1. Бюджетные устройства, которые стоят относительно дешево, определяют месторасположение источника электромагнитных волн. Такими источниками являются бытовые приборы и проводка под напряжением.
2. Дорогостоящие искатели высокого класса отличаются повышенной точностью и функциональностью – они способны находить провода вне зависимости от того, под напряжением те или нет.

Искатель скрытой проводки своими руками: технология изготовления

Для бытового использования хватит и примитивного самодельного детектора. Как вы уже наверняка догадались, описываемая здесь схема является бюджетной, поэтому высокоточного устройства, увы, по ней не сделать. Тем не менее такой самодельный детектор поможет вам не совершить ошибку при ремонтных или строительных работах, либо когда вы пожелаете украсить стену красивой картиной и т. д.

Для изготовления искателя проводки вам понадобится всего несколько радиодеталей, которые при желании достаточно легко отыскать.

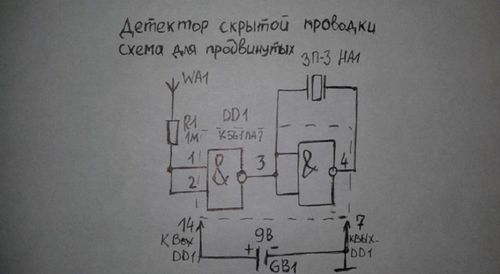

Схема

Микросхема

Это основная составляющая прибора, на которой, собственно, он и будет собран. Используйте для этого микросхему еще советских времен – К561ЛA7. Она чувствительна к статике и электромагнитным волнам, исходящим от электроприборов и проводников электричества. Все поля в ней защищены от высокой электростатики специальным резистором – своего рода посредником между микросхемой и антенной.

Антенна

Для антенны возьмите обыкновенный медный провод (длиной от 6 до 15 см) на одну жилу.

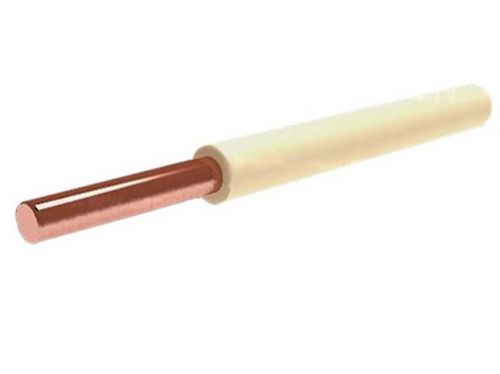

Медный провод

Обратите внимание! Чтобы искатель работал стабильно, но его чувствительность при этом была на должном уровне, желательно подобрать «золотую середину», а именно выбрать длину антенны равной 8 см.

При этом помните об одном немаловажном нюансе: если длина будет превышать 10 см, то возникнет риск, что микросхема перейдет в режим самовозбуждения. Это самым непосредственным образом повлияет на корректность работы детектора: даже если глубоко в штукатурке будет пролегать электрический кабель, устройство может никак на это не отреагировать.

Если искатель работает неправильно, можете поэкспериментировать с длиной антенны. Ее (длину) можно сделать больше или меньше рекомендуемых параметров. Если в конечном счете прибор прекратил реагировать на все кроме электропроводки, значит, вы, наконец, нашли требуемую длину. При неправильной длине антенны устройство будет реагировать на любые прикосновения.

Пьезоэлемент

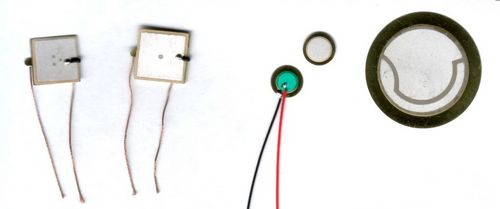

Пьезоэлемент

Переходим к следующей составляющей искателя – пьезоэлементу. Он необходим для того, чтобы на слух определять, когда детектор улавливает электромагнитные волны (при этом будут раздаваться характерное потрескивание). Раздобыть пьезоэлемент не составит особого труда – возьмите его из старого тетриса, электронных часов или «Тамагочи». Если ничего из этого у вас нет, не отчаивайтесь – замените этот элемент миллиамперметром (возьмите его из старого магнитофона).

Обратите внимание! При использовании и того, и другого сразу потрескивание будет слышно несколько тише.

Вся конструкция будет питаться девятивольтным напряжением, для этого перед сборкой приготовьте батарейку класса «Крона».

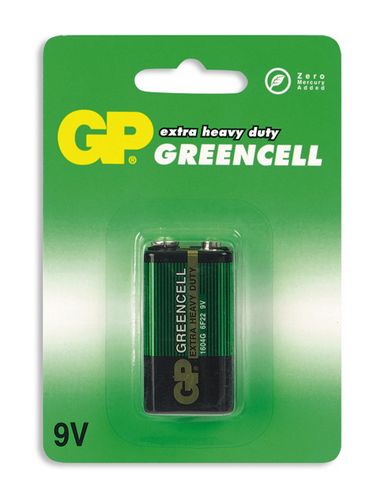

Элемент питания GP (крона)

Сборка конструкции

Процедуру сборки можете выполнить одним из двух возможных способов:

• с помощью печатной платы;
• посредством навесной установки.

Второй вариант будет предпочтительнее для примитивной схемы, которая состоит из пяти элементов.

Первый этап. Для начала возьмите лист картона и положите на него микросхему «лицом» вверх. Ножки при этом окажутся снизу и под каждой из них вам нужно иголкой проделать отверстия (всего четырнадцать, по семь на одну сторону). Приготовив место для микросхемы, воткните ее ножки в соответствующие отверстия и согните их с наружной стороны – так вы не только надежно зафиксируете ИМС на картоне, но и упростите себе дальнейшую пайку проводов.

Второй этап. Для следующего этапа (пайки) используйте не слишком мощный паяльник, чтобы не перегревать микросхему. Оптимальный вариант – прибор на 25 Ватт. Собирайте искатель согласно схеме, приведенной в данной статье. Если сделаете все правильно, то искатель заработает сразу же, без каких-либо дополнительных настроек.

Третий этап. Подыщите для устройства любой корпус подходящих размеров и встройте туда схему. Проделайте в корпусе специальное небольшое отверстие для «пищалки», зафиксируйте с другой стороны пьезоэлемент.

Обратите внимание! Установите в цепи питания специальный тумблер, чтобы прибор функционировал не постоянно. Включение/выключение этого тумблера позволит вам перезагружать детектор, выводя его из стадии самовозбуждения.

Традиционно заканчиваем технологию сборки информативным видеоматериалом. В нем продемонстрировано тестирование «кустарного» и заводского искателей. Оказывается, что изделие, собранное своими руками, точнее определяет месторасположение скрытых электрокабелей.

Видео – Детектор проводки

Эксплуатация искателя скрытой проводки

Принцип работы всех детекторов один вне зависимости от того, заводская это модель или изготовленная своими руками. Сначала активируйте устройство при помощи тумблера, после чего водите по стене в тех местах, где потенциально пролегает проводка. Если прибор работает исправно, то он сможет выявить проводку даже в самых толстых стенах и издаст при этом характерный треск.

Другие способы обнаружения электрокабелей

Способ первый. Самый примитивный способ обнаружения проводки. Вам потребуется попросту содрать обои и найти ее визуально. Разумеется, это приемлемо лишь в тех случаях, когда планируется ремонт помещения и никакой необходимости в сбережении материала отделки быть не может.

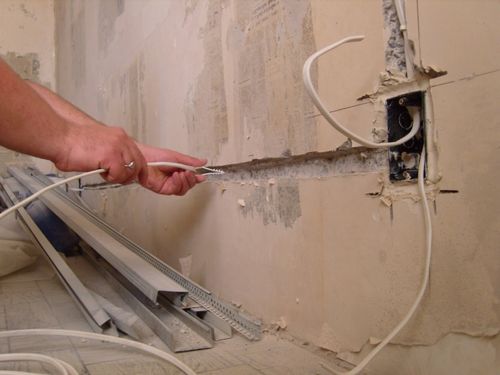

Вам потребуется попросту содрать обои и найти ее визуально

Способ второй. Своего рода классика. Раньше, когда искателей скрытой проводки еще не существовало, ее находили посредством обычного радиоприемника. Приемник настраивали на частоту 100 кГц и проводили им возле самой поверхности стен. Там, где пролегал провод, устройство начинало издавать специфический шум (зачастую шипение или нечто в этом роде). Такой способ широко применялся профессиональными электриками, следовательно, не может быть никаких сомнений по поводу его эффективности.

Обратите внимание! При поиске скрытой проводки в первую очередь обращайте внимание на розетки. В большинстве случаев кабеля проходят под или над розетками.

Способ третий. Для выявления проводки можете использовать микрофон. Там, где будет идти проводка, динамик микрофона начнет «жужжать» (разумеется, устройство нужно предварительно к чему-либо подключить, чтобы услышать «жужжание»).

Оптимальным вариантом в данном случае является катушечный электродинамический микрофон. Подключите его к компьютеру, магнитофону или другому прибору, способному снять с него и воспроизвести сигнал. Водите микрофоном по стене: в месте, где идет разводка, он издаст «жужжание» с частотой 50 Гц.

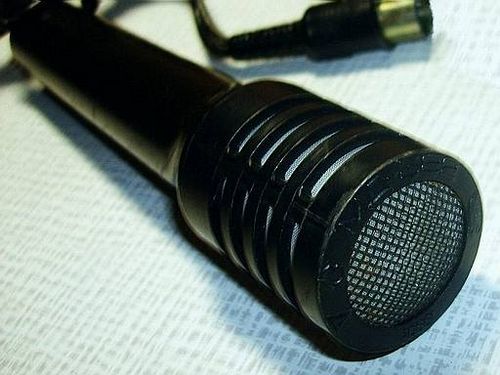

Катушечный электродинамический микрофон

Как видим, это по сути та же процедура, что с радиоприемником.

Способ четвертый. Воспользуйтесь небольшим магнитиком, привязав его к веревке. Но вот в панельных зданиях или на потолках этот метод, увы, бесполезный.

Способ пятый. Весьма специфический способ обнаружения проводки, для которого потребуется слуховой аппарат (специальный прибор для людей со слабым слухом). При помощи такого прибора отлично прослушивается фон в 50 Гц, а обрыв всегда будет четким.

Способ шестой. В данном случае вам потребуется транзистор КП-103, «вход» и «выход» которого следует подключить к стрелочному омметру. Начинайте водить транзистором по стене – там, где проходит скрытая проводка, снизится сопротивление «входа»–«выхода».

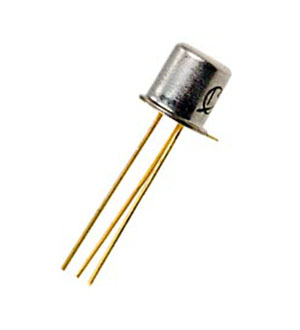

Транзистор КП-103

Предупреждение! Все мероприятия, связанные с электричеством, должны проводиться только квалифицированными специалистами.

В качестве заключения

Если в доме есть детектор скрытой проводки, то вы можете не бояться возможного повреждения электросети, поскольку всегда сумеете обнаружить месторасположение кабелей. Но знайте, что такой детектор – далеко не единственный способ обнаружения, есть и другие. Более примитивные, но не менее эффективные.

Успехов в освоении этого нелегкого ремесла – радиоэлектроники!
