Как надежно и безопасно проложить электрические провода. Полезные советы, фото, видео.

Еще несколько лет назад сложно было представить наличие такого множества бытовых приборов. Нагрузка в электрической сети увеличилась в несколько раз. Зачастую старая электропроводка не выдерживает таких нагрузок. По этой причине при первой появившейся возможности следует осуществить замену электропроводки.

Содержание:

Несколько типов укладки проводов

Существует три способа укладки электропроводки:

  • открытый;
  • скрытый;
  • комбинированный.
Как надежно и безопасно проложить электрические провода. Полезные советы, фото, видео.

Укладка открытой электропроводки осуществляется по самой поверхности потолка и стен. Ее главные преимущества – это:

  • минимально затраченное время на ее создание;
  • легкий ремонт.

Несмотря на эти положительные качества, данный способ не пользуется спросом в наши дни. Открытая электропроводка ухудшает эстетические свойства жилого помещения.

Скрытая электропроводка является невидимой для человеческих глаз. Она находится внутри стен, считаясь самой безопасной. С одной стороны такой кабель надежно защищен от механического воздействия, а с другой – в случае возникновения повреждения его более сложно найти.

При комбинированной укладке электрический кабель помещается в специальный короб или канал.

Планирование расположения электрической фурнитуры и кабеля

Прежде, чем заняться электропроводкой в доме, необходимо определиться со всеми приборами и оборудованием, которые будут потреблять электрическую энергию. Необходимо определить их суммарную мощность.

Следующий шаг – это составление схемы электропроводки. В ней следует учесть:

  • расстановку мебели;
  • размещение светильников, выключателей и розеток;
  • местонахождение терморегулятора теплого пола.

Количество розеток должно совпадать с количеством приборов. Переноски и тройники следует полностью исключить. Особое внимание нужно уделить розеткам в ванной и на кухне. Некоторые сделать заземленными.

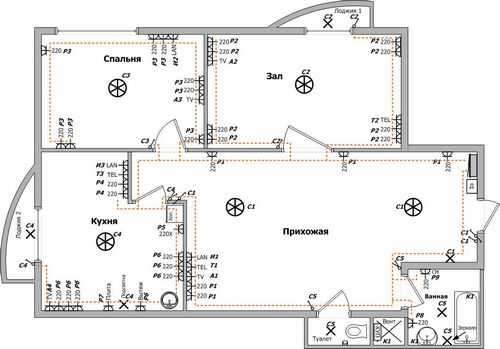

Составленный проект электропроводки обязательно наносится на бумагу. Во-первых, он нужен при проведении ремонта. Во-вторых, схема укладки кабеля может понадобиться в будущем.

Как надежно и безопасно проложить электрические провода. Полезные советы, фото, видео.

Исходя из количества розеток и выключателей, определяется число и местонахождение ответвительных коробок. Практически всегда одна коробка устанавливается в одной комнате. Она предусматривает наличие:

  • двух проводов, приходящих в комнату от распределительного щита;
  • двух проводов, идущих к осветительным приборам, находящимся в комнате.

Особое внимание уделяется точному расчету электропроводки. Он заключается в осуществлении правильного выбора автоматов и сечения кабеля. Приобретение бытовой техники ведет к увеличению нагрузки. И в случае, когда автомат мощностью 16А начинает выбивать, многие предпочитают его заменить новым автоматом мощностью 25А.

Но такой вариант проходит, когда установлена медная электропроводка. При наличии кабеля из алюминия ток, проходящий через него, вызывает нагрев изоляции. А это чревато пожаром. По этой причине рекомендуется пользоваться только медным кабелем для электропроводки. Для розеток приобретается кабель с сечением 2,5 мм², для выключателей – 1,5 мм².

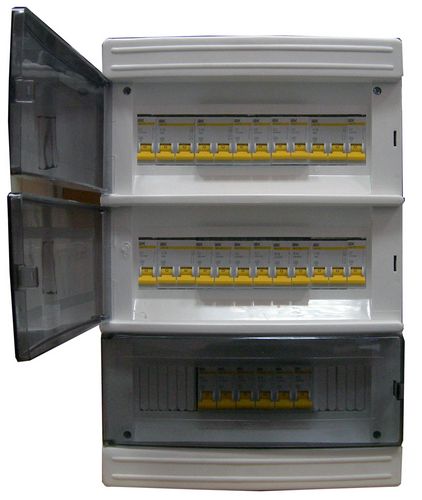

Распределительный щит – обязательный элемент системы электроснабжения

Схема электропроводки в квартире предусматривает устройство распределительного щита. С одной стороны от его правильного расположения зависит доступность подхода к нему. Но с другой стороны не хочется портить и внешний вид комнаты в доме, где будет располагаться щит.

Как надежно и безопасно проложить электрические провода. Полезные советы, фото, видео.

Чтобы распределительный щит находился в полной гармонии с интерьером комнаты, его можно спрятать в нишу. Нишу делают таким образом, чтобы крышка щита была немного углубленной в стене. Поверх распределительного щита можно повесить картину или зеркало.

Существуют еще несколько правил размещения распределительного щита. В частности, его нельзя:

  • закрывать шкафом;
  • размещать во влажных и пыльных помещениях;
  • располагать перед ним шкаф-купе с вещами или одеждой.

Рекомендуется распределительный щит расположить в отдельной комнате на высоте до 1,5 м.

Что касается самой схемы щита, то и здесь следует руководствоваться некоторыми принципами. Очень эффективным будет распределение электроэнергии с установкой отдельных автоматов для питания:

  • кондиционера;
  • теплых полов;
  • кухонных розеток;
  • электрической плиты;
  • санузла и ванной комнаты;
  • коридора;
  • освещения;
  • раздельной котельной;
  • розеток остальных комнат.

Выбор типа провода

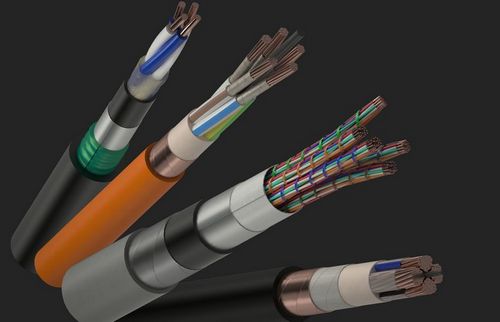

В наши дни в домашних условиях используются только медные провода для электропроводки. Они подразделяются на многожильные и одножильные. В многожильных проводах в одной оболочке находятся две (и более) жилы, которые изолированы друг от друга. Сами жилы могут быть как однопроволочными, так и многопроволочными.

Главным отличием электрических кабелей является структура оболочки. Она защищает изоляцию жил от неблагоприятного воздействия влаги, ультрафиолета и различных химических веществ. Также некоторые провода состоят из брони, предотвращающей механические повреждения.

Наиболее популярными при укладке электропроводки в доме своими руками являются такие виды медных кабелей:

  • ВВГнг;
  • NYM;
  • ПУНП.

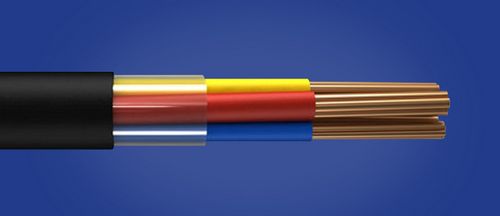

Провод ВВГнг является небронированным кабелем, который имеет оболочку и изоляцию из поливинилхлорида. Используется как в сухих, так и влажных помещениях. Его жилы покрыты разноцветной изоляцией.

Как надежно и безопасно проложить электрические провода. Полезные советы, фото, видео.

Последние две буквы названия провода (нг) свидетельствуют о том, что он практически не горит. Благодаря огнеупорному пластикату в случае возгорания кабеля не происходит его распространение на другие провода.

Кабель NYM сделан из двух оболочек. Одна сделана из резины, наполненной мелом, а вторая – из поливинилхлоридной изоляции. По этой причине использование провода NYM возможно и на воздухе. Правда, не рекомендуется попадание на него солнечных лучей.

Самый оптимальный вариант – это подключение нескольких мощных потребителей и соединение распределительных щитов:

  • с этажа в квартиру;
  • из комнаты в комнату.

Реже применяется кабель ПУНП. Он представляет собой 2-3 медные однопроволочные жилы из оболочки из пластиката и изоляции из поливинилхлорида. Этот кабель изготавливается плоской формы и в большинстве используется для подачи электроэнергии в осветительные приборы.

Основные моменты при укладке электропроводки

Монтаж электропроводки лучше начать в самой дальней комнате с постепенным переходом к распределительному щитку. Такой процесс, как сделать электропроводку, состоит из нескольких этапов, основными из которых являются:

  • разметочные работы;
  • штробление стен;
  • создание отверстий под коробки, розетки и выключатели;
  • устройство теплого пола (если предусмотрено);
  • укладка кабеля по стенам и потолкам;
  • установка подрозетников и коробок;
  • соединение проводов с распределительным щитом;
  • изоляция всей электропроводки в квартире;
  • монтаж светильников, выключателей и розеток;
  • тестирование системы электроснабжения.

Разметка и штробление

Разметочные работы заключаются:

  • в проведении линий по стенам для штробления;
  • в определении местонахождения розеток, выключателей и ответвительных коробок.

Для этой цели можно использовать строительный карандаш или мел.

Как надежно и безопасно проложить электрические провода. Полезные советы, фото, видео.

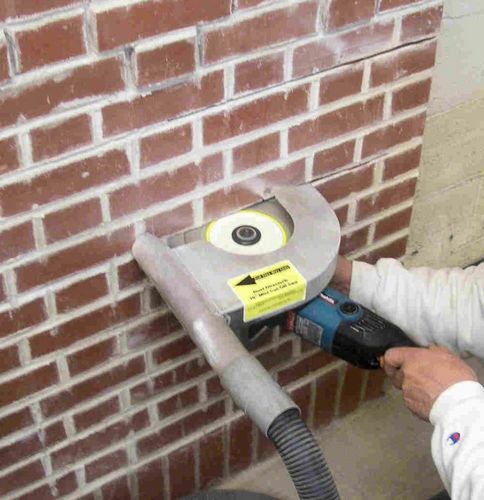

После чего можно приступать к штроблению стен. Существует несколько инструментов, которыми можно осуществить эту работу:

  • штробер;
  • перфоратор;
  • болгарка с алмазным диском;
  • штроборез.

Наиболее подходящим приспособлением является штроборез. Он оснащен двумя режущими дисками, которые располагаются параллельно друг другу. В инструменте расстояние между дисками можно регулировать под необходимую толщину кабеля.

По окончании штробления стен делаются отверстия под выключатели, розетки и ответвительные коробки. После чего в них помещаются подрозетники. Они фиксируются с помощью гипса.

Укладка кабеля

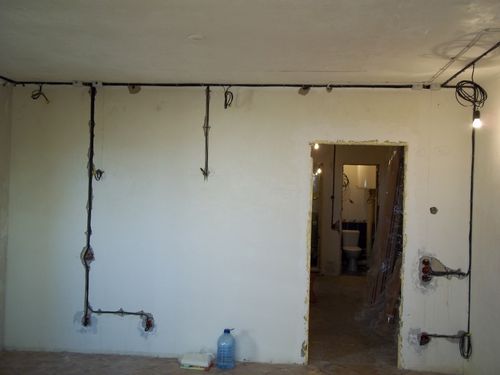

После создания канавок и отверстий под розетки и выключатели осуществляется укладка электропроводки своими руками. Современный кабель не нуждается в дополнительной защите. Поэтому он укладывается непосредственно в штробу. Его крепление может осуществлено с помощью:

  • монтажной полосы из алюминия;
  • алебастра;
  • дюбель-хомутов.

Разводка электропроводки с использованием алюминиевой полосы предусматривает ее прикручивание ко дну канавки. Для этого применяется дюбель с саморезом. Провода размещаются на полосу, концы которой загибаются плоскогубцами. Так образуется надежный и плотный замок.

Когда прокладка электропроводки производится с помощью алебастра, то придется осуществлять работу с повышенной скоростью. Фиксация кабеля должна проводиться в минимальные сроки, поскольку алебастр быстро высыхает.

Наиболее популярным способом крепления кабеля в штробе является использование дюбель-хомутов. Он имеет специальную петлю, которая удерживает провода. Чтобы уложить кабель, необходимо в стене сделать несколько отверстий и вставить дюбель-хомуты с проводами.

Как надежно и безопасно проложить электрические провода. Полезные советы, фото, видео.

Розетки и выключатели

В большинстве случаев выключатели и розетки устанавливаются с использованием винтов, которые входят в конструкцию подрозетника. Сам процесс монтажа включает такие этапы:

  • отверстие обрабатывается алебастром;
  • вставляется подрозетник;
  • алебастр схватывается;
  • производится крепление корпуса.

Немного иная технология крепления электрической фурнитуры на перегородках, сделанных из гипсокартонных листов. В этом случае не используется алебастр. Крепление выключателей и розеток происходит с помощью специальных лапок для зажима.

Ответвительные коробки

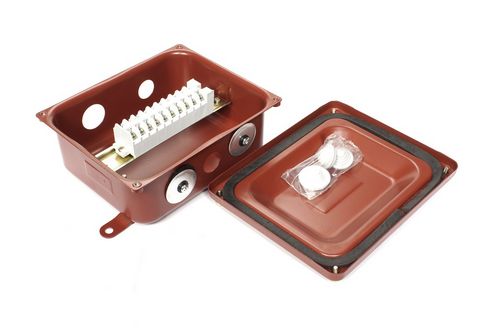

Ответвительные коробки предотвращают негативное воздействие внешних факторов (влага, пыль и механические повреждения) на соединенные кабельные жилы. Именно с них начинается ремонт электропроводки.

Способы соединения кабеля в коробках бывают совершенно разными. Обычно это пайки или клеммная колодка. Есть в продаже коробки, которые включают готовые клеммники для электропроводки.

Существует несколько рекомендаций по установке ответвительных коробок. Самое главное – это абсолютная доступность к ним. Они не должны отделываться плиткой или загораживаться различными конструкциями. В случае создания натяжных потолков коробки нужно разместить под ними.

Как надежно и безопасно проложить электрические провода. Полезные советы, фото, видео.

Ответвительные коробки не нужно чрезмерно напихивать кабельными жилами. Крышки на них должны прилегать плотно и не открываться. Если провода не помещаются, следует заменить другой коробкой, которая обладает большим размером.

После окончательной установки всей фурнитуры и подключения проводов осуществляется тестирование системы энергоснабжения. Напряжение подается во все комнаты и проверяется наличие питания во всех розетках и выключателях. В случае обнаружения прерывания цепи недостатки устраняются.
