Если вы обнаружили, что ротор вашего перфоратора не работает, а у вас нет денег на новый или вы хотите самостоятельно восстановить эту деталь, то эта инструкция для вас. Устройство перфоратора Makita так простое, что ремонт моделей 2450 или 2470 не составит труда. Главное — следовать нашим советам.

Содержание:

Кстати, ремонт перфоратора своими руками может выполнить практически каждый пользователь, имеющий начальные навыки слесаря.

С чего начать?

Поскольку устройство перфоратора несложное, то ремонт перфоратора makita надо начинать с его разборки. Разборку перфоратора лучше всего выполнять по уже проверенному порядку.

Алгоритм разборки перфоратора:

  • снимаете заднюю крышку на ручке;
  • извлекаете электрические угольные щетки;
  • отсоединяете корпус механического блока и корпус статора;
  • от механического блока отсоединяете ротор;
  • из корпуса статора извлекаете статор.

Запомните, корпус статора зеленого цвета, корпус механического блока с ротором черного цвета.

Отсоединив ротор от механического блока, переходим к определению характера неисправности. Ротор Makita HR2450 поз.54; артикул 515668-4.

Как найти короткое замыкание в роторе

Поскольку вы производите самостоятельный ремонт перфораторов, вам необходима
электрическая схема перфоратора Makita 2450, 2470.

В перфораторах Макита 2470, 2450 применяются коллекторные электродвигатели переменно тока.

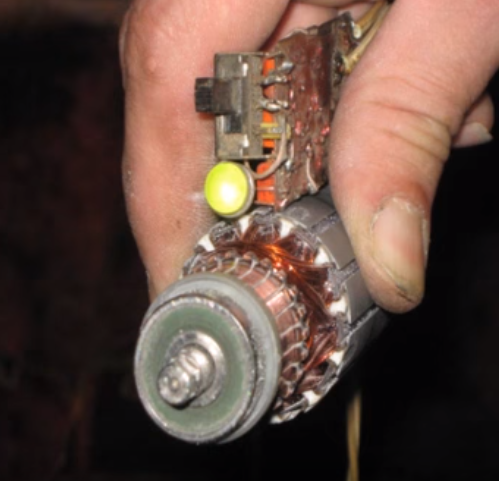

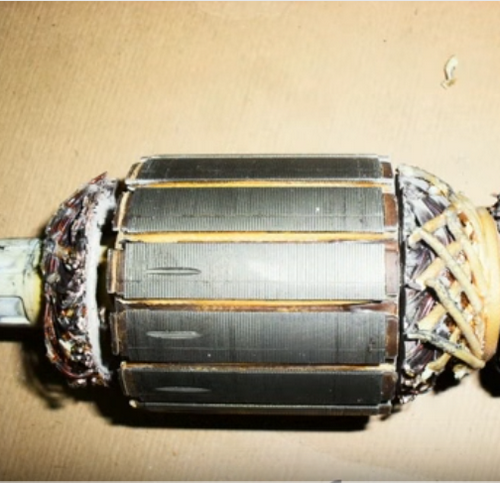

Определение целостности коллекторного двигателя начинается с общего визуального осмотра. У неисправного ротора поз.54 видны следы подгорелой обмотки, царапины на коллекторе, следы гари на ламелях коллектора. Короткое замыкание можно определить только у ротора, в цепи которого отсутствует обрыв.

Для определения короткого замыкания(КЗ) лучше всего воспользоваться специальным прибором ИК-32.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Видео: как проверить якорь, статор

Убедившись, с помощью указанного прибора или прибора самодельного, в том, что у ротора между витками короткое замыкание, приступайте к его разборке.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Перед разборкой обязательно зафиксируйте направление намотки. Это делается очень просто. Взглянув в торец ротора со стороны коллектора, вы увидите направление намотки. Направлений намотки бывает два: по часовой и против часовой стрелки. Зафиксируйте и запишите, эти данные вам обязательно понадобятся при самостоятельной намотке. У ротора перфоратора Makita направление намотки по часовой стрелке, правое.

Порядок разборки, ремонта, сборки ротора перфоратора

Вот последовательность ремонта ротора с коротким замыканием обмоток:

  • Обрезка лобовой части обмоток;
  • Снятие коллектора и лобовых частей и измерение диаметра снимаемого провода;
  • Удаление и чистка изоляции пазов с подсчетом количества витков по срезам;
  • Подборка нового коллектора;
  • Установка нового коллектора;
  • Изготовление заготовок из изоляционного материала;
  • Установка гильз в пазы;
  • Намотка якоря;
  • Распайка выводов;
  • Процесс термоусадки;
  • Бронирование оболочки;
  • Пропитка оболочки;
  • Пропитка коллектора;
  • Фрезерование пазов ламелей коллектора;
  • Балансировка;
  • Зачистка и шлифовка ротора.

Теперь рассмотрим все по порядку.

Этап I

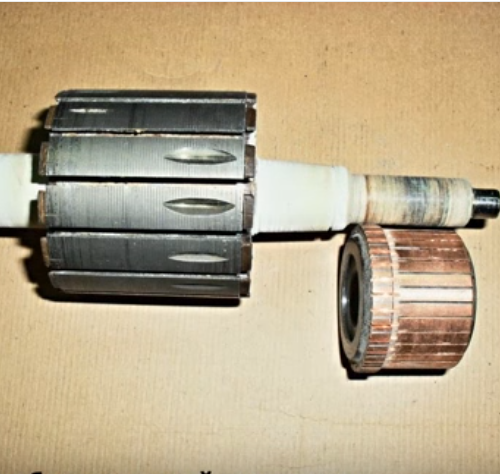

На первом этапе с якоря надо снять коллектор. Коллектор снимается после расточки или распиловки лобовых частей обмотки.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Если вы производите самостоятельный ремонт перфоратора, то распилить лобовые части обмотки можно при помощи ножовки по металлу. Зажав ротор в тисках через алюминиевые прокладки, распилите по кругу лобовые части обмотки, как показано на фото.

Этап II

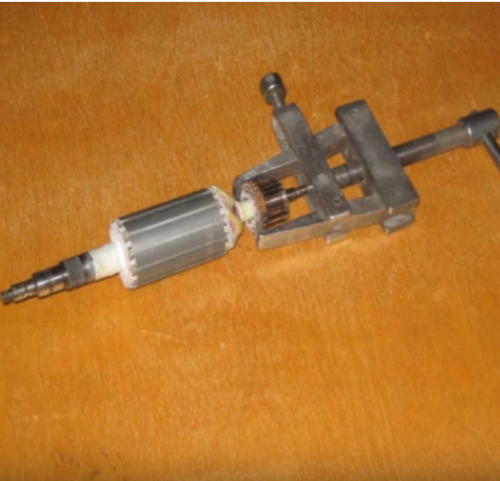

Для освобождения коллектора, последний надо зажать газовым ключом за ламели и провернуть вместе с обрезанной лобовой частью обмотки, проворачивая ключ в разные стороны.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Ротор при этом зажмите в тиски через прокладки из мягкого металла.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Аналогично снимаете и вторую лобную часть, используя газовый ключ.

Всегда контролируйте усилие фиксации ротора в тисках, постоянно подтягивая зажим.

Этап III

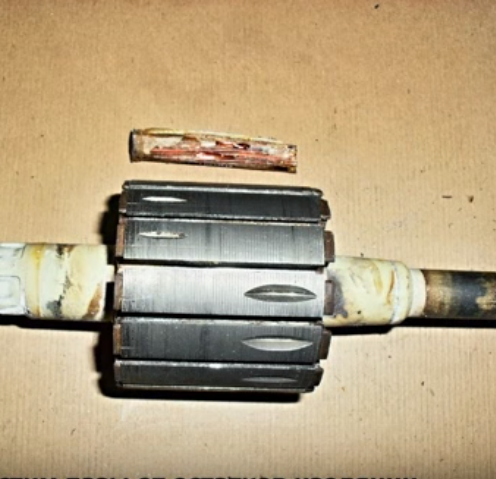

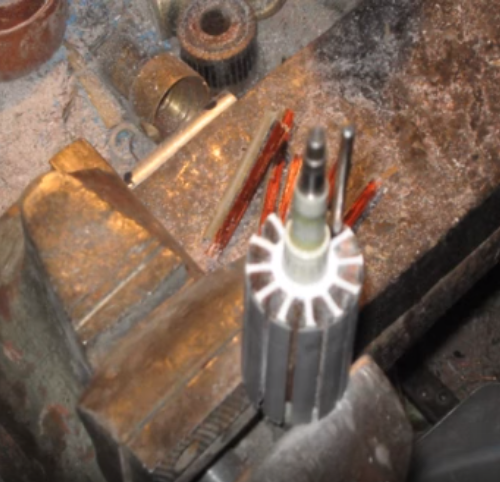

Когда вы снимите коллектор и боковины обмотки, переходите к удалению из пазов остатков проволоки, следов изоляции. Лучше всего для этого использовать молоток и алюминиевое или медное зубило. Изоляция должна быть удалена полностью, а поверхность канавок зачищена наждачкой.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Но перед тем, как удалить следы обмотки из паза, постарайтесь посчитать количество витков, уложенных в нескольких пазах. При помощи микрометра замерьте диаметр используемого провода. Обязательно проконтролируйте, насколько процентов заполнены пазы ротора проводом. При малом заполнении можно использовать при новой намотке провод большего диаметра.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Кстати, зачищать изоляцию можно, обернув наждачной бумагой кусок деревяшки нужного профиля.

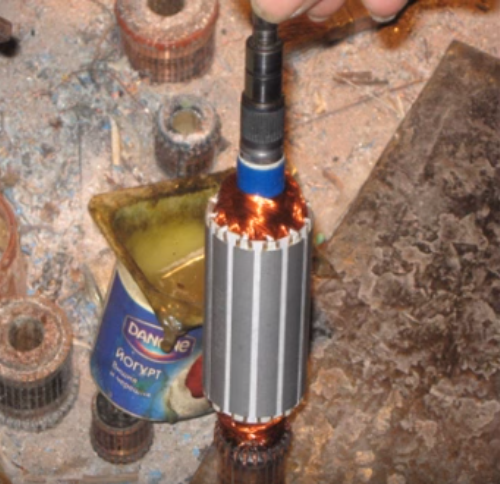

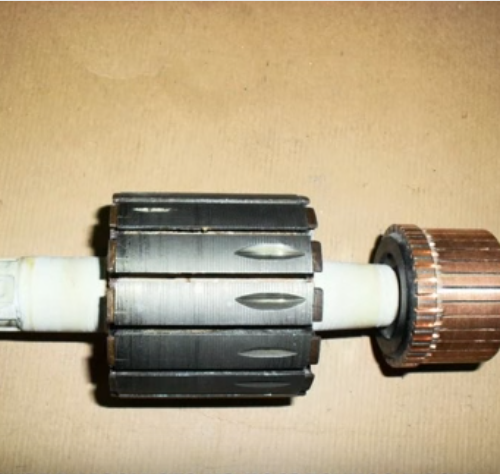

Подберите новый коллектор нужного диаметра и конструкции. Установку нового коллектора лучше всего выполнять на деревянном бруске, установив на него вертикально вал ротора.

Засунув коллектор на ротор, мягкими ударами молотка через медную наставку запрессовать коллектор на старое место.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

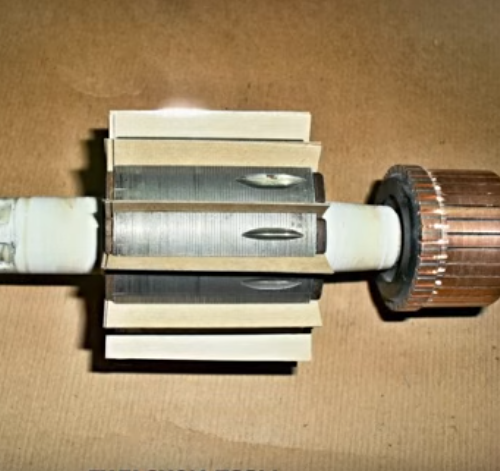

Подошла очередь к установке гильз изоляции. Для изготовления гильз изоляции используйте электрокартон, синтофлекс, изофлекс, лакоткань. Короче, то, что легче всего приобрести.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Теперь самое сложное и ответственное.

Как намотать ротор своими руками.

Намотка ротора представляет собой трудоемкий и сложный процесс и требует усидчивости и терпения.

Вариантов намотки два:

  • Самостоятельно вручную без приспособлений намотки;
  • С применением простейших приспособлений.

Вариант I

По первому варианту, надо брать ротор в левую руку, а заготовленный провод нужного диаметра и нужной длины с небольшим запасом в правую и наматывать, постоянно контролируя количество витков. Вращение намотки от себя по часовой стрелке.

Видео: namotka.avi

Порядок намотки простой. Закрепите начало провода за подшипник, проденьте в паз ламели и начинайте намотку в пазу ротора напротив паза ламели.

Вариант II

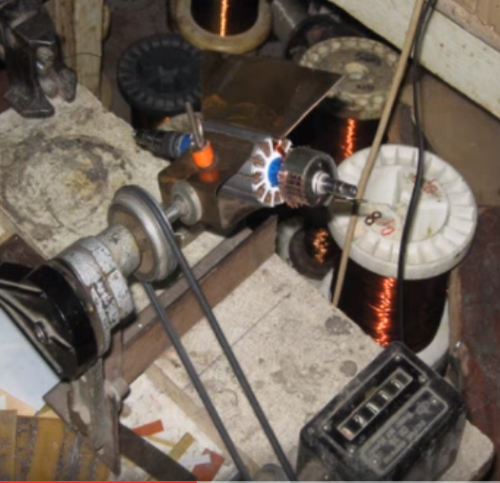

Для облегчения процесса намотки можно собрать простое приспособление. Приспособление целесообразно собирать при намотке якорей более одного.

Вот видео простого приспособления для намотки роторов коллекторного двигателя.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Но начинать намотку надо с подготовки данных.

В перечень данных должны входить:

  1. Длина ротора=153 мм
  2. Длина коллектора=45 мм
  3. Диаметр ротора=31,5 мм
  4. Диаметр коллектора=21,5 мм
  5. Диаметр провода=
  6. Количество пазов= 12
  7. Шаг катушки =5
  8. Количество ламелей на коллекторе=24
  9. Направление намотки катушек ротора=правое
  10. Процент заполнения пазов проводом=89

Данные длинны, диаметра, количество пазов и количество ламелей вы сможете получить во время разборки ротора.

Диаметр проволоки измеряйте микрометром, когда достанете обмотку из пазов ротора.

Все данные вам надо собрать во время разборки ротора.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Алгоритм перемотки ротора

Видео: перемотка якоря,от www.peremotka-remont.ru

Порядок намотки любого ротора зависит от количества пазов в роторе, количества ламелей коллектора. Направление намотки вы установили перед разборкой и зарисовали.

На коллекторе выберите ламель отсчета. Это будет начало намотки. Обозначьте начальную ламель точкой при помощи лака для ногтей.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

При разборке ротора мы установили, что у ротора пазов 12, а у коллектора 24 ламели.

А еще мы установили, что направление намотки по часовой стрелке, если смотреть со стороны коллектора.

Установив в пазы изоляционные гильзы из электрокартона или его аналога, припаяв конец обмоточного провода к ламели №1, начинаем намотку.

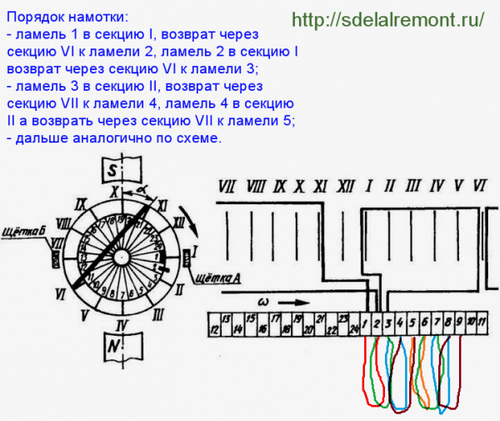

Провод укладывается в паз 1 напротив, и возвращается через шестой паз(1-6), и так до нужного количества витков с шагом z=5. Середина обмотки припаивается к ламели №2 по часовой стрелке. В эту же секцию наматывается такое же количество витков, а конец провода припаивается к ламели №3. Одна катушка намотана.

Начало новой катушки производится с ламели №3, середина распаивается на ламели №4, намотка в те же пазы(2-7), а конец на ламели №5. И так до того состояния, когда последняя катушка не закончится на ламели №1. Цикл замкнулся.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Пропаяв концы обмоток к ламелям коллектора, переходим к бронированию ротора.

Процесс бронирования оболочки ротора

Бронирование ротора производится для закрепления обмоток, ламелей и обеспечения сохранности ротор и его частей при работе на высоких оборотах.

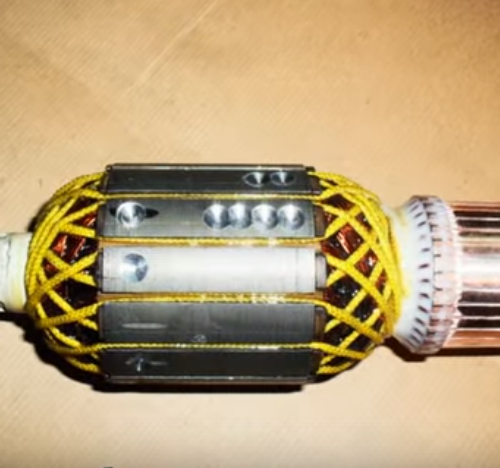

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

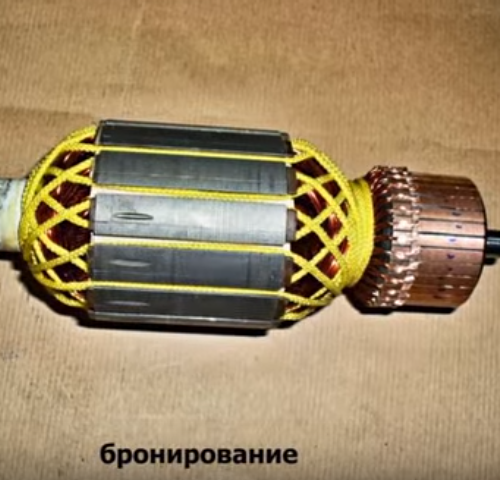

Бронированием называется технологический процесс закрепления катушек ротора при помощи монтажной нити.

Процесс пропитки катушек ротора

Пропитку ротора следует выполнять с подключением к сети переменного тока. Это делается при помощи ЛАТРа. Но лучше такую процедуру делать с использованием трансформатора, на обмотку которого подается переменное напряжение через ЛАТР.

Фото пропитки с ЛАТРом

Задача состоит в том, что при подаче переменно напряжения витки намотанных катушек вибрируют, нагреваются. А это способствует лучшему прониканию изоляции внутрь витков.

В качестве изолирующего материала рекомендуется использовать эпоксидный клей.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Разводится клей в теплом состоянии согласно инструкции. Наносится эпоксидный клей на разогретую обмотку ротора при помощи деревянной лопатки.

Пропитка ротора перфоратора Makita 2470 в домашних условиях

Видео: Пропитка якоря в домашних условиях с помощю ЛАТра

После тщательной пропитки дайте ротору остыть. В процессе остывания пропитка затвердеет и станет сплошным монолитом. Вам останется удалить ее потеки.

Процесс зачистки коллектора от излишков пропитки

Как бы вы тщательно и аккуратно не наносили пропитку, ее частицы попадают на ламели коллектора, затекают в пазы.

На следующем этапе и надо все пазы и ламели тщательно зачистить, заполировать.

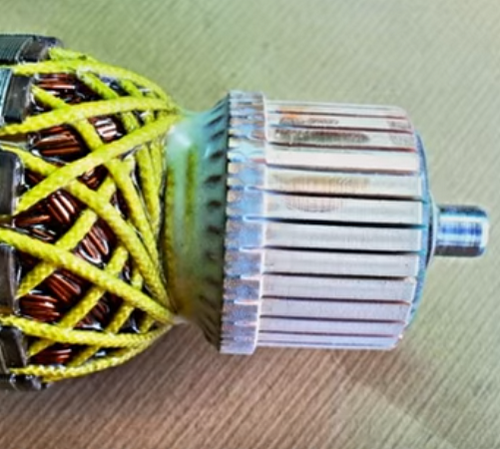

Пазы можно зачищать куском ножовочного полотна, заточенным как для резки оргстекла. А зачистку ламелей можно производить мелкой наждачной бумагой, зажав ротор в патрон электродрели.

Сначала зачищается поверхность ламелей, затем фрезеруются пазы коллектора.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Переходим к балансировке якоря.

Процесс балансировки якоря

В обязательном порядке балансировка якорей производится для высокооборотистого инструмента. Перфоратор Макита таковым не является, но проверить балансировку не лишне.

Правильно отбалансированный ротор значительно увеличит время работы подшипников, уменьшит вибрацию инструмента, снизит шум при работе.Балансировку выполнят на ножах, двух направляющих выставленных, в горизонт при помощи уровня. Ножи устанавливаются на ширину, позволяющую уложить собранный ротор на вал. Ротор должен лежать строго горизонтально.

Как перемотать ротор перфоратора Makita 2450 и 2470 своими руками

Если нарушен баланс ротора, то он всегда будет занимать положение, при котором лишний вес будет внизу. Для компенсации надо с противоположной стороны всунуть груз под прокладку катушек, так чтобы он не выходил за пределы диаметра ротора. А можно засверлить излишки металла со стороны лишнего веса.

Так, перекатывая ротор на ножах, вы сможете его тщательно отбалансировать.

Все! Ротор к установке готов.
