Большинство стеновых и некоторых современных напольных газовых котлов оснащены возможностью подключения термостата или программатора. Эти устройства помогают автоматически управлять температурой в помещении или включать и выключать котел в заданный момент. Одним из главных преимуществ такой системы является возможность поддерживать необходимую температуру в помещении без участия человека, что делается с помощью комнатного термостата.

Котлы с механическим управлением не имеют возможности подключения электронного термостата.

Содержание:

Как подключить термостат к газовому котлу - подключение терморегулятора

В статье мы расскажем о принципе работы этого устройства и объясним, как подключить термостат к газовому котлу.

Преимущества использования устройства

Если уже говорить о преимуществах, то опишем разницу работы котла с термостатом и без него.

Без термостата

Как подключить термостат к газовому котлу - подключение терморегулятора

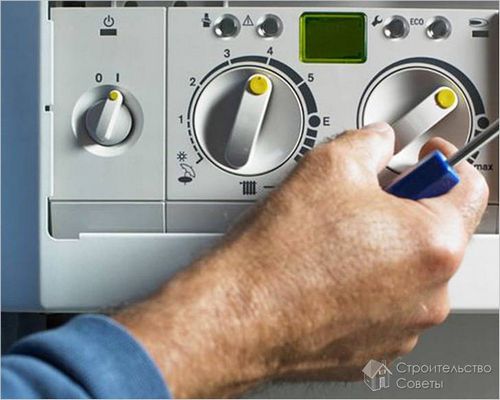

Как работает котел в обычном режиме? Мы выставляем ручкой управления нужную температуру и наслаждаемся теплом. Но что происходит, когда на улице похолодало? В помещении тоже понижается температура. Вроде ничего страшного – пошел и выставил на котле другой температурный режим. Стало жарко – уменьшил, и котел продолжает работать, включаясь и выключаясь.

С термостатом

Как подключить термостат к газовому котлу - подключение терморегулятора

Теперь давайте представим, как работает котел с подключенным к нему электронным термостатом. Котел будет греть теплоноситель, пока температура помещения не достигнет заданной температуры и только после этого выключится. Он не включится до тех пор, пока температура воздуха не опустится ниже заданного предела. Затем процесс вновь повторяется.

Преимущества

Как подключить термостат к газовому котлу - подключение терморегулятора

Установив даже самый примитивный термостат, можно сэкономить от 15 до 30% газа.

Сама по себе автоматизация процесса обогрева помещения уже является весомым преимуществом, но можно выделить еще некоторые моменты:

  • Котел не будет включаться, если в дневное время года солнечные лучи прогревают помещение и в нем поддерживается нужная температура.
  • В помещении присутствует много людей и из-за них температура воздуха не опускается.
  • Автоматика котла меньше изнашивается, так как реже происходят включения.
  • В помещении не возникает большого перепада температур, так как минимальный порог срабатывания термостата может составлять 0,25°C.
  • Возможность изменения настроек.
  • После выключения котла циркуляционный насос работает еще некоторое время, предотвращая закипание теплоносителя, и не включается до тех пор, пока котел не начнет работать.
  • С настройками справится любой человек.

Если говорить о недостатках, то можно выделить только один – в беспроводном термостате периодически нужно менять батарейки, запас которых всегда должен быть под рукой.

Даже такого краткого обзора вполне достаточно для того, чтобы понять, что приобретение и установка термостата это мудрое вложение средств, которые с лихвой окупятся за короткий промежуток времени.

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Выносной термостат может быть проводным или беспроводным.

  • Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
  • Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение. Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
  • Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

Котел и термостат одной фирмы

Как подключить термостат к газовому котлу - подключение терморегулятора

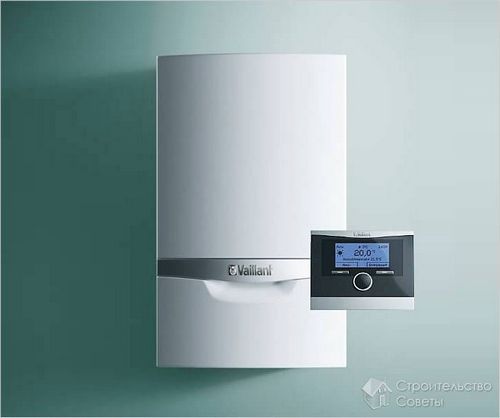

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

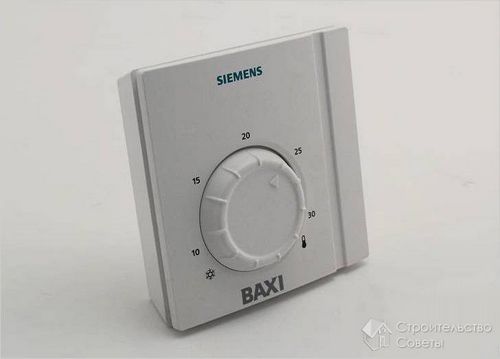

Бакси

Как подключить термостат к газовому котлу - подключение терморегулятора

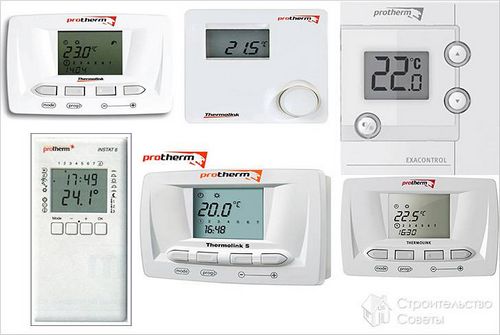

Протерм

Как подключить термостат к газовому котлу - подключение терморегулятора

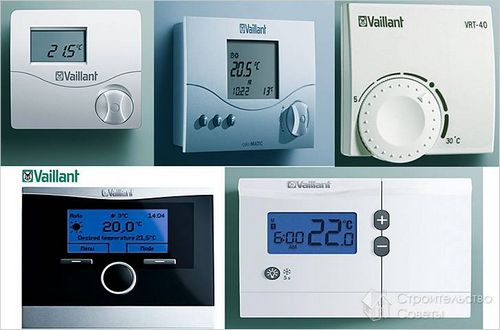

Вайлант

Как подключить термостат к газовому котлу - подключение терморегулятора

Способ регулировки

Органы управления могут быть:

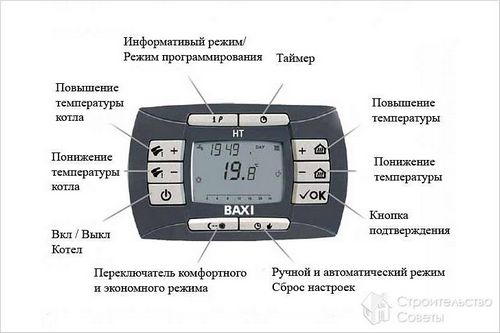

  • в виде кнопок, а все данные отображаются на электронном табло;
  • механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Функции

Как подключить термостат к газовому котлу - подключение терморегулятора

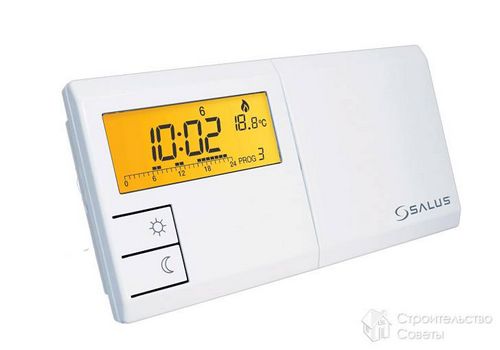

Термостаты могут быть простыми или многофункциональными.

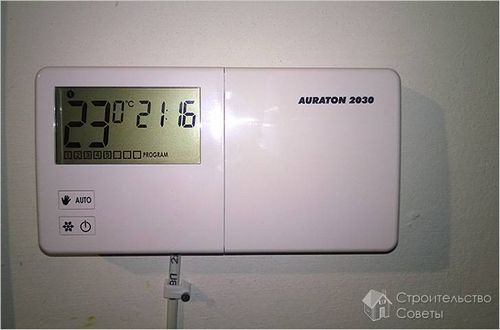

  • Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.

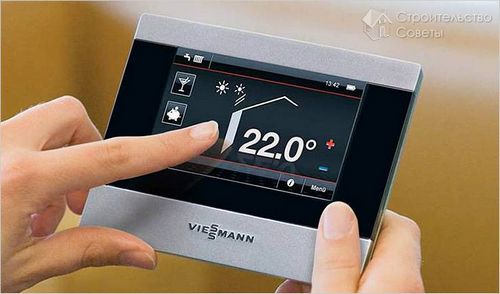

  • Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
  • Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

О производителях

Как подключить термостат к газовому котлу - подключение терморегулятора

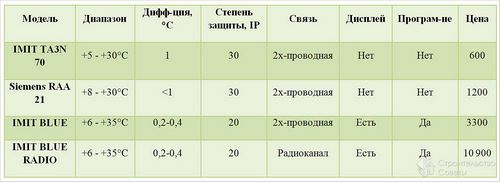

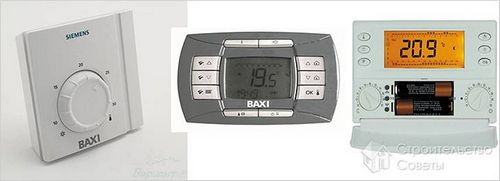

Большой популярностью пользуются термодатчики производителей IMIT и Siemens. Они отличаются не только функциональностью, но и способом подключения. Вполне понятно, что более функциональные модели стоят дороже. Чтобы было более понятно, мы сделали сравнительный анализ, результаты которого вы можете увидеть в приведенной ниже таблице.

Как подключить термостат к газовому котлу - подключение терморегулятора

Стоимость изделия приведена в рублях, но только для сравнительного анализа. Так как цены постоянно меняются, то на момент покупки точные данные можно получить на сайте производителя или в компании, занимающейся реализацией.

Установка и подключение

И вот, когда оборудование выбрано и приобретено, можно приступать к его установке. Вначале рассмотрим рекомендации по размещению датчика.

Выбираем место для датчика

Как подключить термостат к газовому котлу - подключение терморегулятора

От того, где будет размещен датчик, зависит правильность и эффективность работы всей отопительной системы, поэтому нужно учесть следующие правила:

  • Рекомендуемая установка датчиком над полом – 1,5 м. Все мы знаем, что помещение нагревается неравномерно при любой отопительной системе, будь то классическая система или теплый пол. Если пренебречь этим правилом, то датчик будет управлять котлом в другом температурном режиме.
  • Не рекомендуется прикреплять датчик к внешней стене, так как она всегда более холодная, нежели стены внутри помещения.
  • Датчик не нужно устанавливать в глухом месте или прятать за какими-либо предметами – возле него должен свободно циркулировать воздух. Но нужно остерегаться и другой крайности – прибор не должен находиться в зоне действия сквозняков.
  • Место для установки прибора не должно быть возле нагревательных приборов или возле кондиционера, окон и входных дверей. На него не должны попадать прямые солнечные лучи.

Такое обилие ограничений и предписаний может показаться чересчур уж большим, на самом же деле здесь ничего сложного нет, просто об этом нужно помнить, выбирая место для датчика термостата.

Приступаем к подключению

>

Как подключить термостат к газовому котлу - подключение терморегулятора

В первую очередь нужно отключить котел от электропитания, чтобы обезопасить себя и электронику котла при выполнении работ.

Если блок управления будет установлен внутри котла, то нужно найти для него подходящее место. Если есть такая необходимость, то можно воспользоваться для монтажа блока установочной коробкой.

Для того чтобы подключить блок управления к котлу, не нужны особые знания, но придется разобраться в схеме.

Как подключить термостат к газовому котлу - подключение терморегулятора

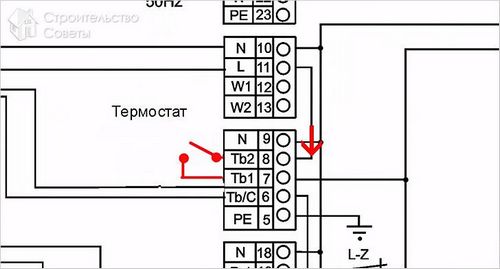

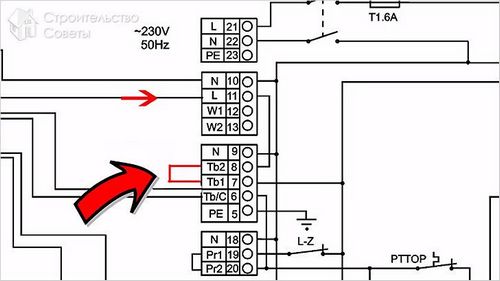

Красной стрелкой показан путь тока по цепи. Входя в контакт L, он проходит по плате и выходит из нее через контакт Tb2, в котором установлена перемычка, соединяющая его с контактом Tb1. Через этот контакт ток возвращается в плату и управляет работой котла, включая или выключая его.

Как подключить термостат к газовому котлу - подключение терморегулятора

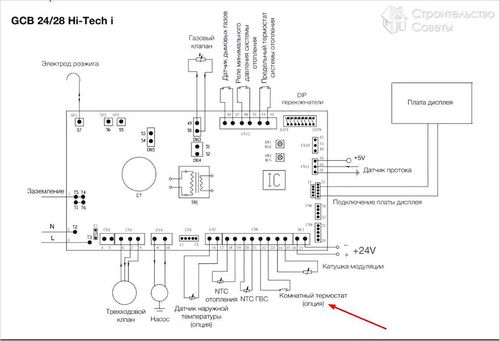

Теперь нужно скачать с интернета схему вашего котла и проверить, есть ли в нем возможность подключения термостата. Если вы нашли на ней надпись «Комнатный термостат» (в разных моделях котлов название может несколько отличаться), значит, есть возможность подключения термостата.

Если у вас напольный котел, то такую проверку нужно выполнить до приобретения термостата.

Как подключить термостат к газовому котлу - подключение терморегулятора

Вернемся к перемычке, установленной между контактами Tb1 и Tb2. Во многих котлах она находится на отдельно выведенной колодке (фото выше), но в некоторых моделях ее придется искать на плате.

Как подключить термостат к газовому котлу - подключение терморегулятора

Открутив винты, держащие перемычку, ее нужно вытянуть, а вместо нее прикрутить провод 0,75 м2, который будет соединять плату котла с блоком управления термостата (или с проводным термостатом). Как видим, на схеме контакты термостата разомкнуты.

Как подключить термостат к газовому котлу - подключение терморегулятора

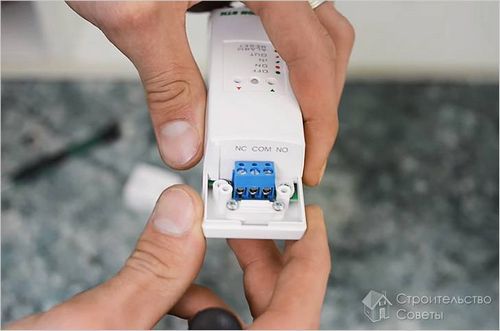

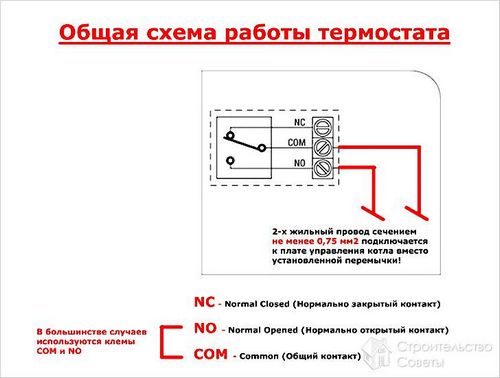

Согласно схеме термостата, нам понадобится пара нормально разомкнутых контактов – это COM и NO. Обычно именно такая маркировка присутствует на подключаемом блоке.

Как подключить термостат к газовому котлу - подключение терморегулятора

Если на блоке другая маркировка или она отсутствует вовсе, то контакты можно проверит тестером. Один электрод прижимается к среднему контакту, а вторым по очереди проверяются боковые. Нам нужна пара разомкнутых контактов.

В зависимости от конструкции, блок подключается к сети или в него вставляются батарейки.

Регулировка

Как подключить термостат к газовому котлу - подключение терморегулятора

Нужно проверить как ведет себя термостат. Для этого на нем выставляются определенные параметры, и смотрите, как реагирует котел на посылаемые термостатом команды. Если всё в порядке, то можно выполнить окончательную настройку. Как это сделать описано в паспорте изделия.

Некоторые советы

Как подключить термостат к газовому котлу - подключение терморегулятора

Чтобы система работала правильно и безотказно, примите во внимание следующие рекомендации:

  • Если вы работаете по сменам, то лучше приобрести программируемый термостат и отрегулировать его так, чтобы во время вашего отсутствия в помещении поддерживалась минимально допустимая температура.
  • Уезжая отдыхать или надолго отлучаясь из дома, переведите отопление в экономичный режим, и на всякий случай установите в прибор свежие батарейки.
  • Не дожидайтесь пока батарейки станут непригодными – меняйте их заранее.
  • Подключайте котел и блок управления через стабилизатор.

Эпилог

Как подключить термостат к газовому котлу - подключение терморегулятора

Терморегулятор облегчит вашу жизнь, а установив его своими руками, вы немало сэкономите и будете знать, что с ним делать в случае поломки. Надеемся, что эта статья послужит для вас хорошим руководством.

Видео

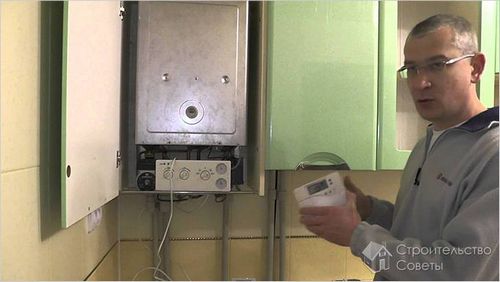

В этом видео показано, как выполняется подключение к котлу комнатного термостата или программатора:
