Как соединить алюминиевые провода — соединение алюминиевых проводов с медными

Вопрос о частичной или полной замене проводов является одним из актуальных во время ремонтных работ в различных помещениях. Хотя многие знают, как удалять старые розетки и соединительные коробки, не все могут самостоятельно соединять алюминиевые провода без помощи специалиста.

Человека, не являющегося квалифицированным специалистом в области электрики, вид множества сплетенных друг с другом и замотанных изоляционной лентой проводов может привести в некоторое замешательство. Чтобы этого не произошло необходимо иметь хотя бы общее представление об электромонтажных работах.

Содержание:

• Виды проводов
• Инструменты
• Методы соединения алюминиевых проводов
• Видео

Электрические провода являются проводниками электрической энергии, состоящими из одной или нескольких сплетенных между собой проволок/изолированных жил. Они используются для передачи электроэнергии потребителю. Электрические провода могут быть изолированными, голыми, установочными и монтажными.

Виды проводов

Провода бывают двух типов: одножильные и многожильные.

• Одножильные кабели имеют минимальную гибкость и не могут выдержать многократные изгибы. Обычно их используют в качестве бытовой электрической проводки. Одножильные провода применяются для изготовления электрических приборов, к примеру, бытового сварочного аппарата.
• Многожильные медные кабели отличаются высокой гибкостью и применяются в электропроводке автомобиля, в бытовых приборах и т. д. Такие провода имеют большую площадь соприкосновения с кислородом, поэтому достаточно быстро окисляются. Чтобы этого не случилось, концы многожильного провода должны быть опрессованы специальными наконечниками, и зажаты в клеммах с плоскими контактными площадками. Многожильные алюминиевые кабели встречаются в быту не так часто, и в основном используются для подачи электроэнергии к дому (гаражу и т. п.). Для примера можно привести кабель СИП.

Инструменты

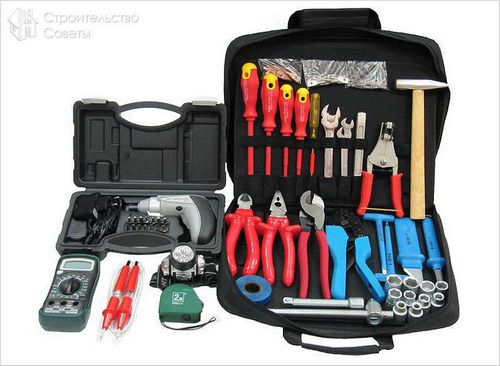

Инструменты необходимые для электромонтажных работ:

• плоскогубцы;
• монтажный нож;
• набор отверток с изолированными ручками;
• отвертка – индикатор напряжения;
• пассатижи;
• круглогубцы;
• клещи для снятия изоляции;
• обжимные клещи;
• изоляционная лента.

Основная сложность при соединении алюминиевых проводов заключается в свойствах этого металла. Алюминий не имеет большого запаса прочности, поэтому его не рекомендуется сильно гнуть. При взаимодействии с воздухом алюминий быстро подвергается окислению. При соединении алюминия с медными проводами формируется стойкая электрическая пара, которая с течением времени приводит к коррозии алюминия и к его дальнейшему разрушению.

Методы соединения алюминиевых проводов

Существует несколько способов соединения:

1. Скрутка. Большинство электриков соединяют алюминиевые провода исключительно методом скручивания, считая такой вариант наиболее надежным и безопасным, но это не так. Не все кабели в помещении могут быть соединены подобным образом, потому что часто приходиться состыковывать между собой электрические шнуры, состоящие из разных материалов и имеющие различное сечение. Практика показывает, что подобный способ соединения проводов отличается низкой степенью ненадежности и большой пожароопасностью. В то время, когда этот метод был особенно популярен, еще не существовало такого количества бытовой техники, потребляющей много энергии (ноутбуки, компьютеры, системы кондиционирования воздуха, стиральные и посудомоечные машины и т. д.). Одновременное использование энергоемких приборов существенно увеличивает нагрузку на электрическую сеть. Такого «перегруза» алюминиевые провода с малым сечением не в состоянии выдержать. Именно по этой причине на сегодняшний день метод скрутки является неактуальным.
2. Пайка. Принято считать, что это наиболее безопасный метод соединения алюминиевых проводов. Для его осуществления требуется залудить концы алюминиевых проводов. С этой целью обрабатываемую часть провода нужно густо смазать канифолью и положить на шлифовальную бумагу (шкурку). Затем, при помощи горячего паяльника, концы проводов необходимо плотно прижать к шлифовальной шкурке, постепенно добавляя канифоль.
3. Сварка. Этот метод достаточно сложен и требует определенных теоретических и практических знаний и навыков. Именно поэтому сваркой должны заниматься только опытные специалисты по сварочным работам.
4. Использование контактных зажимов. Этот способ лучше всего подходит для соединения алюминиевых проводов в домашних условиях. Чтобы правильно соединить провода между собой при помощи этого метода нужно счисть изоляцию с концов жилы примерно на 20 мм. После этого необходимо зачистить основания металла с помощью наждачной бумаги мелкой зернистости, на которую ранее был нанесен тонкий слой вазелина. Оголенной части провода потребуется придать округлую форму. Диаметр этой окружности должен быть сходным с диаметром движителя зажимной клеммы. Образовавшаяся окружность надевается на движитель и затягивается.

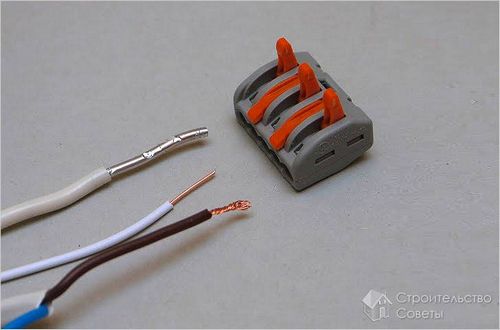

Использование втычных зажимов позволяет не придавать проводам округлую форму. Концы проводов/жил необходимо воткнуть в контактный зажим и затянуть с помощью винта. Использование пружинных зажимов способствует созданию стабильного электрического контакта за счет надежной фиксации жилы к блокировочному корпусу.

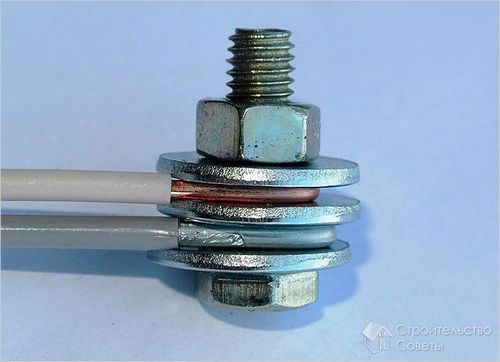

Соединение с медными проводами можно выполнить с помощью контактных клемм или применить метод пайки.

Важно учитывать следующие моменты:

• Чтобы самостоятельно соединить 2 провода из разных металлов, лучше всего воспользоваться контактными зажимами, потому что остальные методы являются более сложными и требуют определенной квалификации.
• После того, как работы по соединению проводов будут завершены, кабели необходимо заизолировать и поместить в специальные распределительные коробки.

Контактные зажимы нельзя использовать в тех местах, где большая влажность. Нужно знать, что кроме возможности получить удар током, существует большая вероятность того, что такое соединение прослужит недолго.

Предлагаем вам познакомиться еще с рядом статей, основной темой которых является работа с электропроводом:

• Как зачистить провод.
• Как соединить провода в распределительной коробке.
• Как определить сечение провода.
• Скрытая проводка своими руками.
• Проводка в доме своими руками.
• Замена электропроводки своими руками.

Видео

Благодаря этому видео вы сможете правильно соединять провода и будете знать, как защитить соединение от попадания на него влаги:

В этом видео более детально рассказывается о соединении алюминиевого провода с медным:
