Качество пребывания в помещении с включенной системой «теплый пол» зависит от наличия терморегулятора и его точных настроек. Регулятор температуры для теплого пола контролирует температуру и выключение подогрева вовремя. Современные термостаты могут быть программированы, имеют таймер и дистанционное управление благодаря передовым технологиям.

Содержание:

Как выбрать и установить терморегулятор для теплого пола

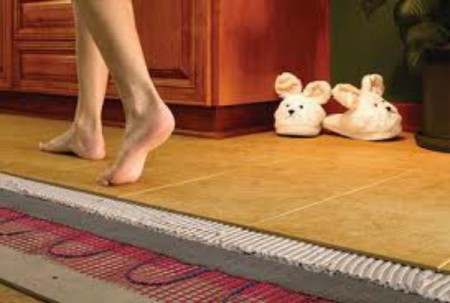

Терморегуляторы для теплого пола необходимы для поддержания комфортной температуры в помещении

Что такое терморегулятор теплого пола

На сегодняшний день любой мало-мальски мощный нагревательный электроприбор обладает термостатом или, иначе говоря, терморегулятором. Он предназначается для контроля и поддержания определенного уровня температуры при помощи термодатчика. На рынке можно найти электронные, механические и многофункциональные интеллектуальные устройства, которые используются при обустройстве, как водяных, так и электрических теплых полов.

Такой регулятор теплого пола имеет достаточно простую и надежную конструкцию, которая состоит из термодатчика и термостата. Датчик укладывается между нагревательными элементами теплого пола, а термостат устанавливается в нишу в стене или просто навешивается поверх стены. Датчик передает сигналы о температуре пола на термостат, который включает или отключает работу системы при достижении определенного уровня температуры. Таким нехитрым способом поддерживается оптимальная температура в помещении, и экономятся энергоресурсы.

Самый простой регулятор теплого пола состоит из термодатчика и термостата с механической ручкой для установки уровня температуры. Более продвинутые модели имеют дополнительный датчик температуры и уровня влажности в корпусе термостата, а также оборудованы жидкокристаллическим дисплеем, возможностью программирования и таймером. Температурный режим на всех терморегуляторах теплого пола задается в диапазоне от +5°C до +40°C. Корпус термостатов изготавливается из прочного и легкого пластика, который отвечает требованиям безопасности для электроприборов.

Основными функциями терморегулятора теплого пола являются:

  • выключение и включение системы «теплый пол»;
  • поддержание определенного уровня тепла;
  • автоподогрев до необходимой температуры в определенное время;
  • экономия энергии;
  • контроль расхода электроэнергии;
  • защита от перепадов напряжения и короткого замыкания.

Виды терморегуляторов

На сегодняшний день существует достаточно много различных модификаций и моделей терморегуляторов теплого пола. Но среди всего разнообразия регуляторов можно выделить четыре основных группы – механические, электронные, сенсорные и программируемые.

Механический терморегулятор для водяного теплого пола представляет собой самую простую и дешевую конструкцию. Такой регулятор позволяет разово устанавливать определенный уровень температуры с последующей его коррекцией. После того как теплый пол нагрелся, срабатывает термостат, который и отключает всю систему. Но если понадобится отрегулировать температуру, то придется все сделать самостоятельно. Такой терморегулятор подходит для помещений с малой площадью и не позволяет достаточно эффективно контролировать расход энергоресурсов.

Электронный терморегулятор представляет собой более продвинутую версию механического. Он оснащен ЖК-дисплеем и позволяет более точно контролировать уровень температуры.

Программируемый регулятор температуры теплого пола представляет вариант электронного терморегулятора, но оснащенного дополнительными опциями для установки временных и температурных режимов. Такой регулятор позволяет заранее выставить время и температуру подогрева, а также может самостоятельно изменять уровень нагрева и поддерживать постоянную температуру на определенном уровне.

Как выбрать и установить терморегулятор для теплого пола

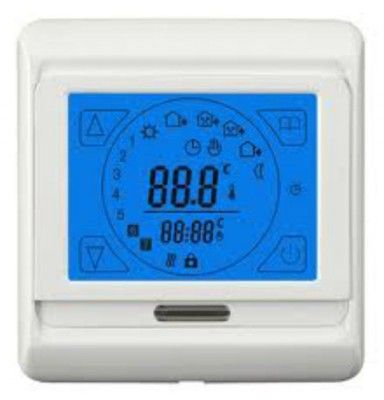

Сенсорные терморегуляторы для теплого пола отличаются большим набором дополнительных функций

Сенсорные терморегуляторы являются вершиной технологических разработок. Они обладают всеми возможностями электронных программируемых регуляторов, но являются более совершенными и надежными. Наибольшим плюсом таких терморегуляторов является набор дополнительных опций и функций, которые расширяют их и без того огромные возможности по контролю над микроклиматом в помещении.

При выборе того или иного терморегулятора необходимо обратить внимание и на их классификацию, согласно которой можно подобрать термостат определенной мощности, типа монтажа, типа управления системой, функциональными возможностями и внешним видом. Особое внимание следует уделить мощности терморегулятора. Так при выборе термостата необходимо учитывать мощность системы «теплый пол» и, если общая мощность теплого пола будет превышать мощность терморегулятора, тогда придется устанавливать несколько термостатов, а сам пол разбить на зоны.

Управление всей системой теплого пола происходит при помощи датчиков, от которых и поступает вся необходимая информация. Сами датчики могут быть скрытыми или внешними. Датчиков может быть несколько, и каждый датчик может контролировать лишь один показатель: либо температуру воздуха, либо уровень влажности, либо температуру помещения или пола.

Как выбрать и установить терморегулятор для теплого пола

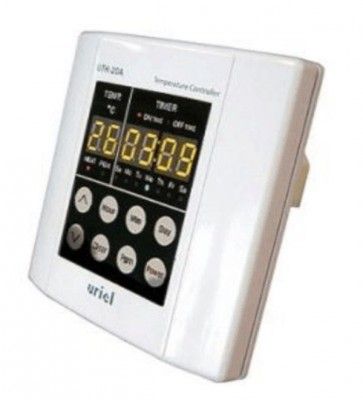

Скрытый терморегулятор для теплого пола монтируется в нише стены, на подобие розетки

Как выбрать и установить терморегулятор для теплого пола

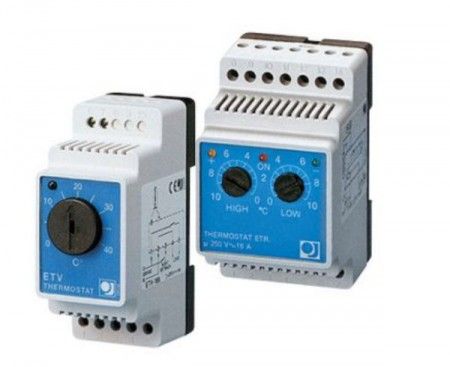

Навесной терморегулятор устанавливается на поверхности стены

Согласно внешнему виду или способу монтажа терморегуляторы могут быть скрытыми или навесными и иметь различную расцветку. Чтобы данный прибор эстетически вписывался в общий интерьер, при выборе того или иного терморегулятора следует руководствоваться привлекательностью и личными пожеланиями к их внешнему виду.

Монтаж терморегулятора

Подключение терморегулятора теплого пола проводится в самом начале монтажа системы «теплый пол», но прежде всего, необходимо выбрать или создать схему подключения терморегулятора. Дело в том, что схема подключения терморегулятора теплого пола зависит от модели, способа монтажа и количества датчиков. На рисунках ниже представлены две схемы монтажа терморегулятора:

Как выбрать и установить терморегулятор для теплого пола

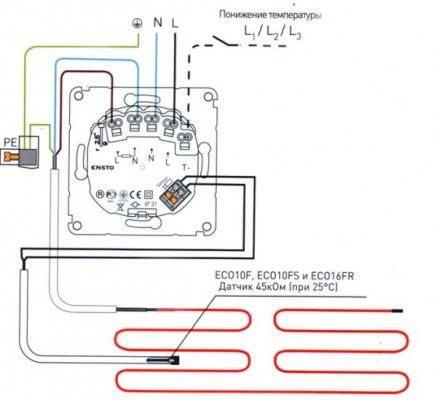

Схема подключения терморегулятора теплого пола скрытого типа

Как выбрать и установить терморегулятор для теплого пола

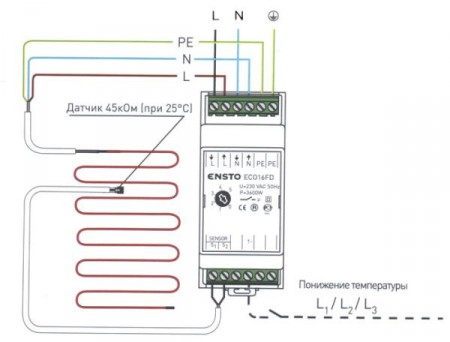

Схема подключения терморегулятора теплого пола навесного типа

Определившись с видом термостата и схемой монтажа, можно приступать к работам по его установке. Вначале подготавливаем место для установки прибора. Выбираем место на стене, где терморегулятор будет менее всего заметен, и на него не будут попадать солнечные лучи. Если это будет скрытый термостат, тогда выдалбливаем или прорезаем нишу в стене на высоте примерно 70 – 80 см от уровня пола. От самой ниши делаем штробу под кабель. Если в помещении планируется внешняя электропроводка, тогда можно наметить место для прокладки короба.

Затем располагаем датчики температуры пола. Они всегда скрытые и размещаются между двумя нагревательными элементами теплого пола. Исключение составляет только электрический инфракрасный пол, в нем датчик располагается непосредственно под нагревательным элементом. После укладки на место прокладываем провод от датчика к стене и дальше к терморегулятору.

Важно! Провод от датчика должен располагаться между нагревательными элементами и ни в коем случае не соприкасаться с ними. Для дополнительной изоляции сам провод можно проложить в металлической или пластиковой гофре.

Устанавливаем на место термостат, который лежал все это время нераспечатанный в коробке. Теперь, когда датчики и провода уложены, приступаем к их подключению к термостату. Первое, что делаем, — обесточиваем все помещение и только после этого подключаем провода от датчиков, нагревательных элементов и электропитания к прибору. Все необходимые контакты находятся под крышкой прибора, а в руководстве пользователя указывается, какой контакт за что отвечает. При помощи тестера проверяем на предмет ошибочного подключения или повреждений в сети. Если все в порядке, можно приступать к проверке системы «теплый пол» и после успешного её завершения переходить к заливке стяжки и укладке напольного покрытия.

Как выбрать и установить терморегулятор для теплого пола

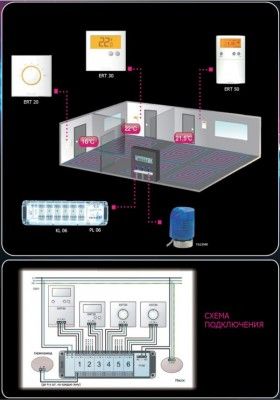

Схема подключения терморегулятора водяного теплого пола отличается от электрического, в ней регулятор управляет работой циркуляционного насоса

Важно! Подключение терморегулятора водяного теплого пола несколько отличается от электрического. Дело в том, что центр коммутации и модуль управления циркуляционным насосом находятся внутри коллекторного шкафа. А уже оттуда прокладываются провода к термостатам и датчикам.

Терморегулятор теплого пола – это технически сложное устройство, которое выполняет измерительные и регулирующие функции. При его выборе и покупке следует отдавать предпочтение проверенным и надежным магазинам, которые могут подтвердить сертификацию прибора. Сам процесс монтажа достаточно прост, и с ним можно справиться самостоятельно, но если нет опыта проведения подобных работ, рекомендуется обратиться к специалисту.

Как выбрать и установить терморегулятор для теплого пола
