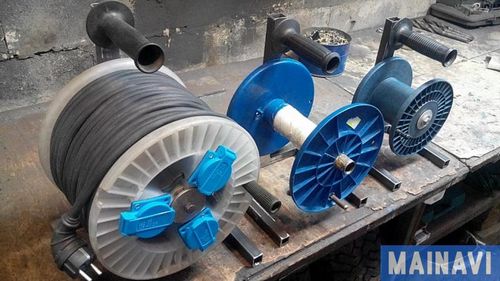

Делать универсальную катушку для удлинителя своими руками — это обязательный атребут в любом доме или гараже. Используя вращающийся барабан, можно увеличить удобство и функциональность переносного кабеля. Катушка, сделанная из необходимого минимума материалов, защитит провод от повреждений, улучшит долговечность и надежность эксплуатации.

Содержание:

Ключевые этапы изготовления и сборки катушки для удлинителя

Катушка для удлинителя своими руками

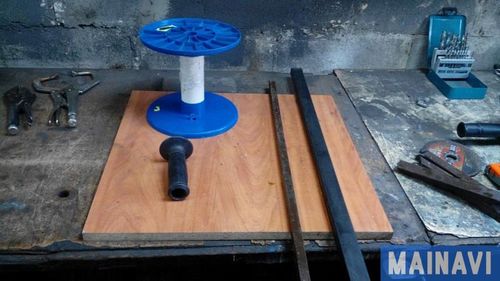

1. Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться. Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм. Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

Катушка для удлинителя своими руками

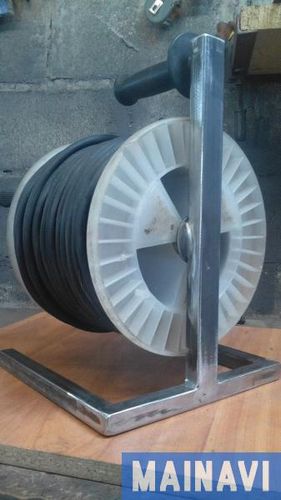

2. Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм. Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П. Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Катушка для удлинителя своими руками

Важно: Трубу 20х40 мм необходимо приварить максимально ровно, чтобы в дальнейшем не возникало трудностей с вращением барабана. Для этого рекомендуется использовать угольник или строительный уровень.

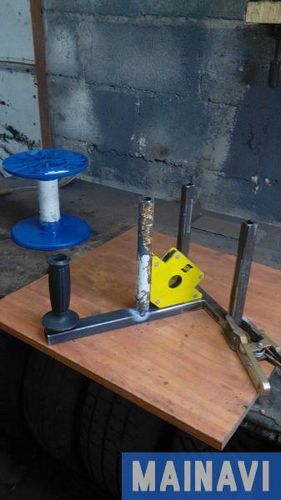

3. Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.

Катушка для удлинителя своими руками

4. Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

Катушка для удлинителя своими руками

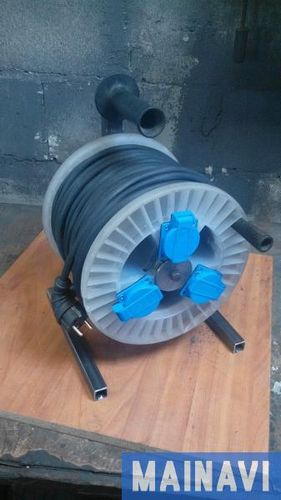

5. Установка розеток на катушку. Прежде, чем прочитать как сделать катушку для удлинителя своими руками необходимо приобрести все составные элементы для сборки изделия. Для нормальной работы устройства следует приобрести панельные розетки. Данная разновидность розеток является достаточно удобной и наиболее подходящей для установки. Варианты монтажа представлены на фото ниже. Для надежности розетки можно закрепить на саморезы со шляпкой. Крепеж розеток подбирается индивидуально с учетом ширины пластикового барабана.

Катушка для удлинителя своими руками

6. Установка барабана на ось. После монтажа розеток и ручки катушку необходимо закрепить на оси. Для этого барабан со втулкой одевается на трубу 20 мм. Наружная часть оси фиксируется болтом или гайкой в зависимости от типа выбранной конструкции. Затягивание фиксирующего механизма следует производить с учетом свободного вращения барабана. После затяжки катушка не должна заклинивать.

Катушка для удлинителя своими руками

7. Наматывание электрического кабеля на катушку. Для целевого применения изделия потребуется намотать кабель. Подойдет практически любой провод с сечением жилы 1,5-2,5 мм2. Наматывание необходимо осуществлять с учетом механизма фиксации кабеля. На конце провода должна присутствовать вилка для включения, а установленные розетки необходимо подключить последовательно. Количество розеток зависит от габаритных размеров барабана.

Катушка для удлинителя своими руками

Важно: В целях безопасности все контакты следует изолировать.

Катушка для удлинителя своими руками
Катушка для удлинителя своими руками

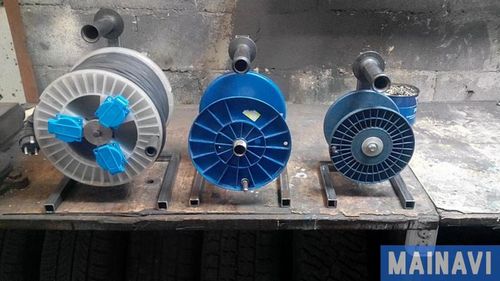

Готовую катушку с проводом можно использовать для различных целей. Изделие отлично подходит для гаража и частного дома, где нередко требуется удлинитель для включения электроинструментов. Ознакомиться с работой катушки детальнее можно по видео. Устройство для наматывания и удобного хранения кабеля может быть фактически любых размеров в зависимости от личных требований. Готовую конструкцию рекомендуется покрасить алкидной или любой другой краской, чтобы защитить металл от воздействия коррозии и придать изделию завершенный вид.

Видео изготовления катушки удлинителя своими руками

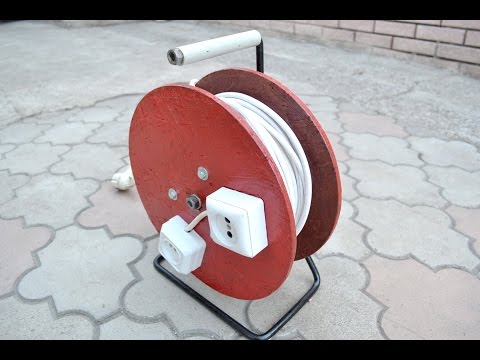

Как сделать электрический удлинитель на катушке своими руками. DIY Extension Cord Reel

Катушка для удлинителя своими руками
