Строим садовые беседки для мангала

Дальнейшее руководство рассчитано на открытую постройку, но вы можете сделать по ней и финскую застекленную беседку с мангалом. Нужно будет только устроить сплошную обшивку стен, а также дверной и оконные проемы. Больше про то чем обшить беседку снаружи читайте на lux-standart.ru.

Составление проекта беседки

Любое строительство, в том числе и строительство уличных беседок с мангалом, должно начинаться с выполнения трех пунктов:

  1. Эскиз.
  2. Планировка и составление схемы.
  3. Чертеж.

Обратите внимание: эскиз – это просто набросок, в котором вы должны отобразить форму беседки, ее примерные размеры, какие-то стилевые нюансы. Неплохо будет просмотреть некоторое количество фото и проектов беседок с мангалом. Возможно, какие-то из них вы возьмете за образец, по конструкции или дизайну.

Например, в качестве основной идеи для руководства по строительству подойдет летняя беседка с мангалом, фото которой вы видите чуть ниже. У нас будет открытая постройка из деревянного бруса, с мангалом, расположенным у задней стены. Беседки зимние, с мангалом, довольно сложны в проектировании и строительстве, поэтому здесь о них речи не идет.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

С двух сторон закрытая беседка с мангалом. Фото можно взять за образец для создания эскиза

По готовому эскизу отрисовываем схему. Она должна состоять минимум из трех проекций беседки с мангалом, а если постройка будет иметь встраиваемое наполнение, то из четырех. Схема делается в масштабе, с выставлением всех основных размеров. Все метки должны быть максимально понятными, чтобы при составлении чертежа беседки не вышло путаницы.

После того, как будет готова схема, можно переходить к изготовлению чертежей. Опираясь на размеры, заданные схемой, делаем все необходимые расчеты: фундамент, стены, стропильная система и т.д. Работаем последовательно, начиная с чертежей фундамента, и заканчивая стропилами. Узлы соединений обязательно чертим отдельно.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

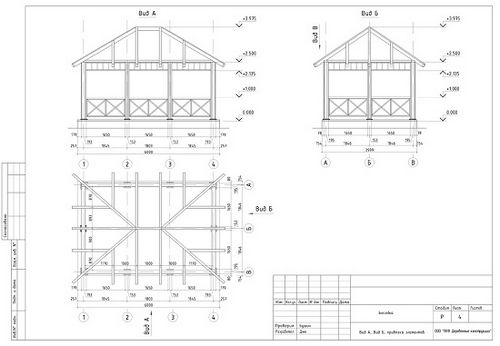

Как сделать план: необходимо минимум три проекции

Заливка фундамента

Наша беседка будет сделана из дерева, а сам мангал – на каркасе из бруса и цементно-стружечной плиты. Конструкция получится легкая, а потому здесь хватит столбчатого фундамента, заглубленного на 50 – 60 см. Сами фундаментные столбы могут быть квадратные в сечении или круглые, это не важно. Вам нужно будет просто выкопать ямы с нужной геометрией стенок. Для сравнения: беседка с мангалом, из кирпича требует ленточного фундамента, более затратного по финансам и «человеко-часам».

Фундамент нужно армировать. Для этого вяжем из металлического прутка прямоугольники с ячейкой в 10 – 15 см и опускаем их в фундаментные ямы. Далее на дно каждой из них засыпаем песок (на 20 см) и щебень (на 10 см). Вокруг каждой ямы делаем опалубку 20 см высотой. Теперь нужно сделать цементно-бетонно-песчаную смесь и залить ее так, чтобы до края опалубки оставалось 5 см.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

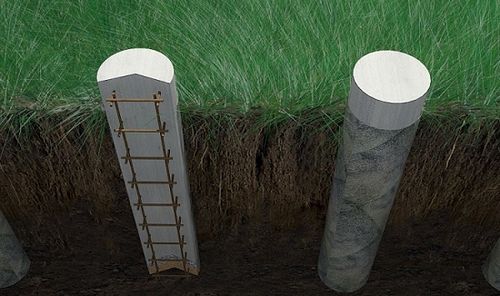

Как построить беседку с мангалом: устройство столбчатого фундамента

Обратите внимание: если вы решите основание для мангала выкладывать из кирпича, то под ним нужно сделать дополнительные фундаментные столбы. Теплая печка с мангалом и с камином это, конечно, хорошо, но весит она очень много, и если не будет внизу надежной опоры, то через некоторое время просто провалится.

Читайте также: Как сделать фундамент под беседку своими руками

Установка опорных столбов для беседки, изготовление обвязки

Опорные столбы можно закреплять разными способами:

  • Бетонирование столбов в фундамент.
  • С помощью металлического уголка на обвязку.
  • Анкерные крепления, которые засверливаются в готовый фундамент.

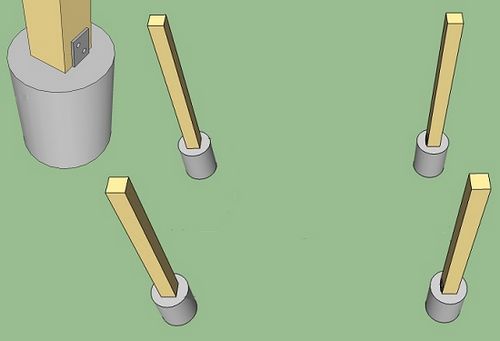

На схеме внизу – последний вариант крепления – анкерный. Вы можете выбрать то, что покажется более удобным.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

Открытые уличные садовые домики со встроенным мангалом: монтаж несущих опор

Теперь нужно выполнить обвязку будущей беседки по фундаменту. Лучше всего сделать двойное крепление брусьев между собой: половинная врубка и анкера. Внутри контура обвязки из бруса того же сечения делаем ребра жесткости в виде ячеек примерно 50х70 см.

Если по чертежу у вас должны устанавливаться промежуточные опоры – делаем их. Тут можно использовать брус меньшего сечения. И ребра жесткости обвязки, и дополнительные опоры закрепляем при помощи металлического уголка. Опоры, и основные и дополнительные, на этом этапе фиксируем временными креплениями – набиваем доски, одним концом на опору, а другим на обвязку.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

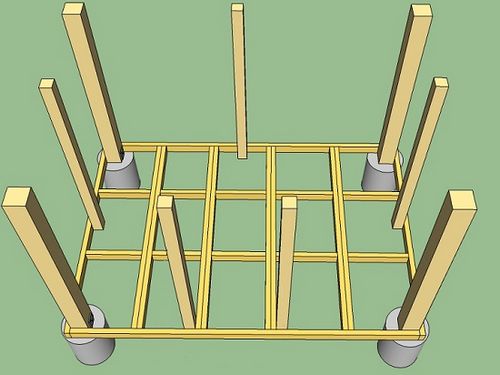

Строительство беседки для дачи с мангалом, в саду. Нижняя обвязка и монтаж опор

Верхняя обвязка и монтаж крыши

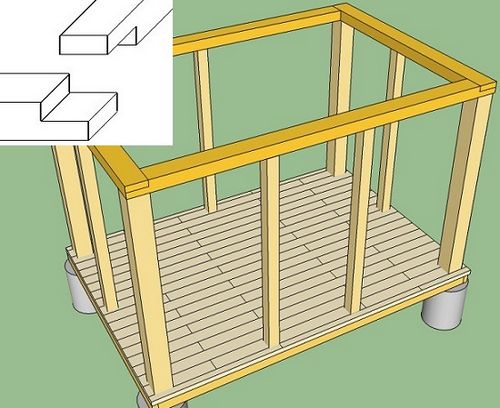

Верхнюю обвязку делаем также на два крепления, только здесь вместо анкеров используем саморезы большого диаметра. Если вы по какой-то причине врубку делать не хотите, то можно соединить брусья при помощи строительных скоб. После выполнения верхней обвязки можно убирать временные крепления с нижней части столбов.

Также на этом этапе необходимо монтировать напольное покрытие. Оно делается из обыкновенной доски или из террасной. Последняя обойдется дороже, но прослужит дольше, да и монтаж ее будет более легким.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

Небольшая прямоугольная мангальница из бруса

Сборку крыши начинаем с изготовления и монтажа двух фронтонных ферм и конькового прогона между ними. Затем устанавливаем боковые стропильные ноги. Между собой элементы крыши беседки для мангала крепятся на саморезы, а на обвязку – при помощи врубки.

Дальнейшие действия зависят от того, какого рода кровельный материал вы выбрали. Если это что-то из твердых, таких как металлочерепица или обыкновенный шифер, то делаем обрешетку стропил из доски. А под мягкую кровлю нужно организовать сплошную подложку, например, из влагостойкой фанеры. Обрешетка и подложка крепятся саморезами, а кровельный материал – подходящим для него способом.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

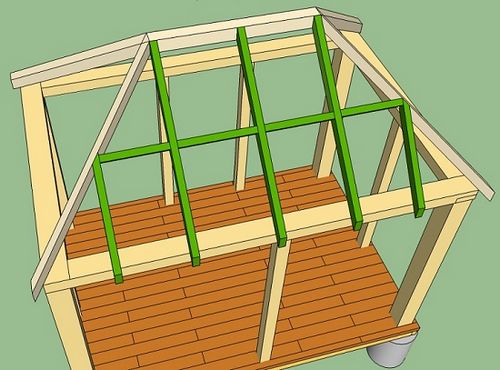

Дачная беседка с мангалом: монтаж крыши

Обратите внимание: в процессе скрупулезно проверяем каждый элемент при помощи уровня, так как малейший перекос одного стропила может привести к деформации всех кровли. Особенно это важно, если вы строите очень большую беседку. Нарушенное распределение давления чревато даже разрушением крыши.



Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками
Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками
Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками
Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками
Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками
Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

Устройство мангала в беседке

В этом разделе содержится руководство по обустройству беседки под размещение в ней мангала. Таким же образом вы можете организовать гриль, дровяную плиту или барбекю.

Обшивка беседки для мангала цементно-стружечными плитами

Так как мангал – это источник открытого огня, то работы здесь должны вестись специальными материалами. То есть, доски или обычная влагостойкая фанера для отделки не подойдут. Лучший вариант – кирпичная кладка, но ее еще нужно уметь сложить, да и весит кирпич очень много.

Поэтому стену, возле которой будет располагаться мангал, зашиваем листами из ЦСП. Цементно-стружечная плита не горюча, и хорошо подходит для монтажа в таких местах. Тут, кстати вы можете поэкспериментировать с оформлением – фигурно вырезать верхний край листов этой обшивки, как на фото.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

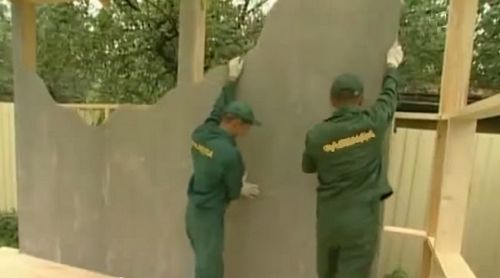

Фото деревянной беседки с мангалом: обшивка стен ЦСП

Также зашиваем ЦСП и все вертикальные опоры – на фото запечатлен именно этот момент. Если рядом с мангалом такая обшивка была нужна в первую очередь для безопасности, то здесь это просто основа для дальнейших отделочных работ. О них речь пойдет чуть ниже.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

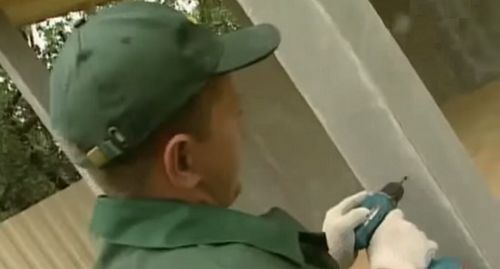

Отделка крытой беседки с мангалом, фото: зашиваем опоры ЦСП

Сборка кухонного модуля и установка мангала

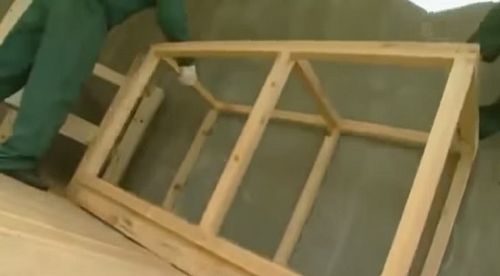

Кухонный модуль собираем из бруса квадратного или прямоугольного сечения. Делаем одну или две рабочих поверхности и, конечно же, каркас, в который будет устанавливаться мангал. Мангал следует приобрести заранее, чтобы знать, под какие размеры изготавливать каркас.

Модель мангала может быть любой: от сложной, с системой подъема поддона с углем, до самой элементарной, в виде ящика из листового металла. Нужно только проследить, чтобы по краю мангала имелся борт, которым он будет опираться на каркас. Все остальное — только вопрос только ваших предпочтений и финансовых возможностей.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

Фото установки кухонного модуля

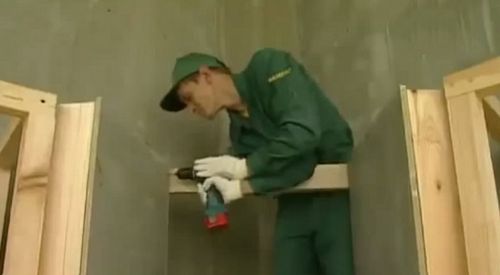

Каркас, в котором будет размещаться мангал, обшиваем ЦСП. В проемах кухонного модуля размечаем место крепления петель для навешивания дверок. Сами дверки можно сделать самостоятельно, что обойдется дешевле, или заказать в специализированной фирме.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

Фото беседки с мангалом: подготовка каркаса к эксплуатации

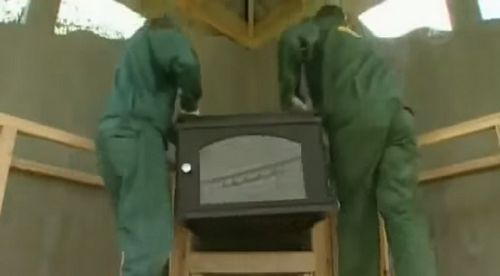

На готовый каркас устанавливаем мангал, если нужно – прикручиваем его борта к брусу, на саморезы. Далее устанавливается вытяжка для мангала в беседке, которую можно соорудить из листового железа. Сверху дымоотвод маскируется ЦСП. Тут можно сделать просто арку, как на следующем фото, или на каркасе из металлического профиля создать имитацию русской или украинской печи.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

Фото печи мангала для беседки. Также можно сделать и с казаном

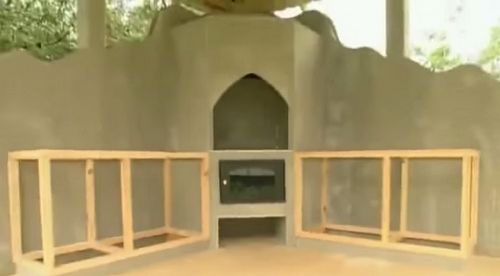

На следующем фото видно, как будет выглядеть наша стройка на этой стадии. Элементы кухонного модуля, расположенные по бокам от мангала, зашиваются ЦСП: по столешницам и с торцов. Далее мы вкратце опишем отделочные работы.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

Дизайн беседки с мангалом. Фото постройки с фигурно вырезанными стенами

Завершающая отделка беседки

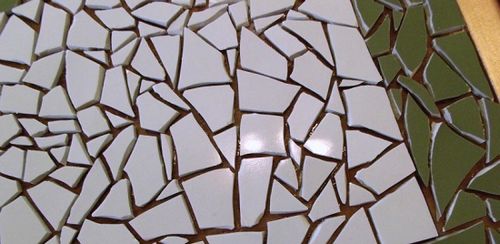

Столешницы вы можете заказать готовые, из натурального или искусственного камня. А можно их обшить керамической плиткой. Делается это прямо по обшивке из ЦСП. Цвет и фактура плитки подбирается в зависимости от того, в каком стиле будет оформляться беседка с мангалом. Кстати, вы можете отделку производить не целой плиткой, а сделать мозаику из ее боя, как на фото.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

Фото варианта отделки столешницы

Теперь стенки и опоры, которые мы отделывали ЦСП, обшиваем пластиковой строительной сеткой с мелкой ячейкой. И уже на эту сетку наносим слой декоративной штукатурки, пригодной для фасадных работ. Так же как и в случае с плиткой, фактуру и цвет штукатурке вы можете подбирать на свое усмотрение. Можно комбинировать друг с другом два – три цвета.

Кирпичные и деревянные беседки с мангалом, фото красивых зимних и летних садовых домиков, а также технология строительства беседки с мангалом своими руками

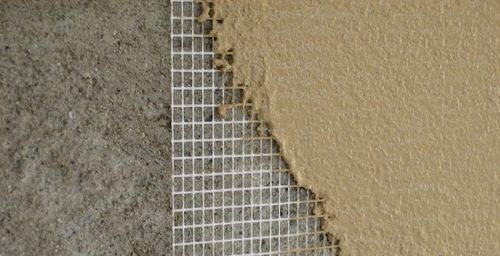

Отделочные работы: фото нанесения штукатурки

Обратите внимание: деревянное напольное покрытие под мангалом и на 1 метр вокруг него нужно закрыть листом металла. Так вы убережете себя от пожара, который может возникнуть из-за выскочившего из мангала уголька. Если полы в беседке из камня, то ничего делать не нужно.
