Мини-краскопульт: инструкция как сделать своими руками, видео и фото

Какие преимущества дает миниатюризация окрасочного пистолета? Сколько может стоить миниатюрное устройство? Мы изучим особенности этих приборов и исследуем несколько образцов от разных производителей. Кроме того, нам предстоит выяснить, можно ли изготовить краскопульт-мини своими руками.

Мини-краскопульт: инструкция как сделать своими руками, видео и фото

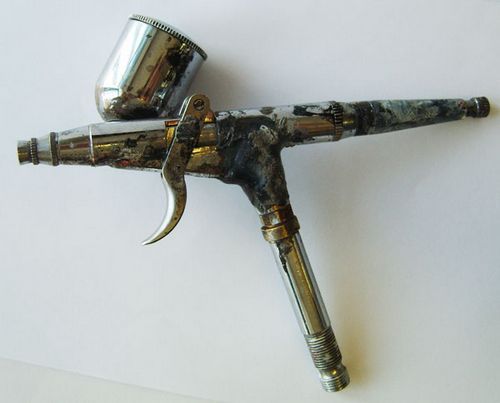

Наш герой.

Что это такое

Для начала давайте определимся с тем, что представляет собой краскопульт в принципе, познакомимся с принципом работы этих устройств и их классификацией.

Принцип работы

Жил да был скромный швейцарский ученый Даниил Бернулли. Что характерно — его папа, Иоганн,  тоже был ученым, возглавившим европейскую математическую школу после смерти сэра Исаака Ньютона. И дядя, Якоб, отметился в истории, создав теоретическую базу для теории вероятностей и матанализа (узнайте здесь, как пользоваться краскопультом).

Говорят, что на детях гениев природа отдыхает. В этот раз ей пришлось обойтись без отдыха: Даниил добился заметного успеха в нескольких научных дисциплинах. Он был известен как математик, механик и физик.

Любопытно: к династии Бернулли принадлежит в общей сложности 9 известных математиков и физиков. В целом в историю культуры и науки вошло как минимум 30 представителей семейства; пятеро из них в разное время стали академиками Петербургской Академии наук.

Наиболее известный плод научной деятельности Даниила Бернулли — теория гидродинамики, описывающая поведение идеальных и реальных газов и жидкостей. В частности, Даниил сформулировал закон, позже названный его именем, суть которого сводится к простому постулату: чем выше скорость потока газа или жидкости, тем ниже статическое давление в этом потоке.

Мини-краскопульт: инструкция как сделать своими руками, видео и фото

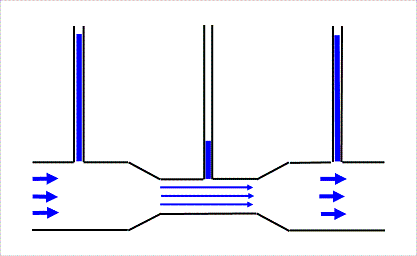

Наиболее наглядная демонстрация действия закона Бернулли.

Какое отношение история позднего средневековья имеет к устройству краскопульта?

Самое прямое: пневматический распылитель работает именно благодаря принципу, сформулированному в 18 веке представителем столь одаренного семейства.

  1. Компрессор нагнетает воздух, создавая перед соплом краскопульта избыточное давление.
  2. Сопло формирует быстрый воздушный поток.
  3. Благодаря более низкому давлению в этом потоке он подсасывает через сифонную трубку жидкую краску из резервуара. Краситель разбивается потоком на мельчайшие капли, образуя аэрозольный факел.

Классификация видов

Первое практическое применение закона Бернулли не имело отношения к малярным работам: американский отоларинголог Аллен Девилбис использовал пневматическое распыление для более эффективного распределения лекарств по слизистой оболочке горла (см.также статью «Виды краскопультов: подбираем аппарат под конкретную задачу»).

Мини-краскопульт: инструкция как сделать своими руками, видео и фото

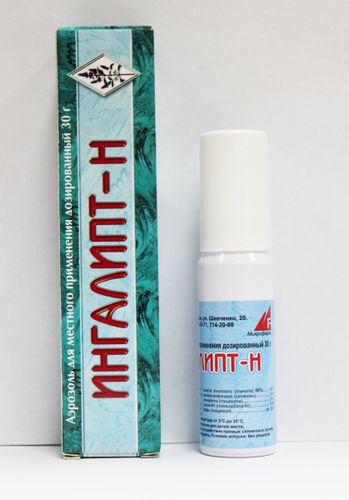

Современная упаковка спреев для горла — прямой потомок изобретения американца.

Пятью годами позже управляющий одной из российских текстильных фабрик Наум Рович продемонстрировал ее владельцу, Савве Морозову, агрегат для воздушного распыления воды, увлажнявший ткань перед ее окрашиванием.

В 1907 модифицированный ингалятор Аллена Девилбиса был впервые применен его сыном, Томасом, для окрашивания автомобиля. И завертелось…

Устройство первых пневматических распылителей позволяет уверенно отнести их к современному классу HP (от High Pressure). Эти распылители характеризуются высоким рабочим давлением (до 6 атмосфер) и крайне низкой эффективностью: на окрашиваемую поверхность переносится не более половины краски. Остальное бесполезно оседает на пол.

Мало того: благодаря органическим растворителям это означает не только большие финансовые потери, но и существенное загрязнение воздуха. Работник, пользующийся краскопультом HP, вынужден вдыхать токсичный аэрозоль.

В 80-х годах правительства крупных стран на фоне ухудшающейся экологии впервые задумались о том, что позже было названо «зелеными» технологиями. На общей волне, среди прочего, появились новые пневматические краскопульты HVLP (High Volume, Low Pressure). При по-прежнему большом расходе сжатого воздуха они использовали избыточное давление всего в одну атмосферу; что куда важнее, перенос красителя увеличился до 70%.

Мини-краскопульт: инструкция как сделать своими руками, видео и фото

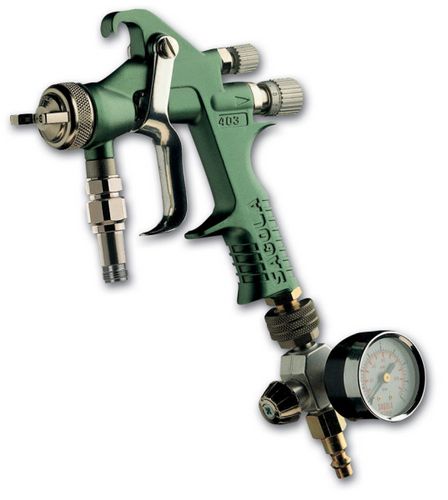

Пневматический пистолет класса HVLP.

Чуть позже семейство краскопультов дополнилось классом LVLP (Low Volume, Low Pressure). Перенос краски вырос до 90%; расход воздуха существенно сократился.

Все три класса продолжают сосуществовать по сей день, поделив между собой ценовые сектора рынка. Несмотря на разное устройство, их внешний вид различается весьма незначительно.

Чтобы упростить жизнь малярам, была введена цветовая маркировка:

  • HP стали обозначаться белым или серебристым цветом. Как правило, маркируются регулировочные винты.
  • HVLP приобрели зеленый цвет.
  • LVLP стали синими.

Мал, да удал

Так чем же отличается от всех перечисленных устройств миниатюрный краскопульт?

  1. Габаритами. Предсказуемо, не правда ли?
Мини-краскопульт: инструкция как сделать своими руками, видео и фото

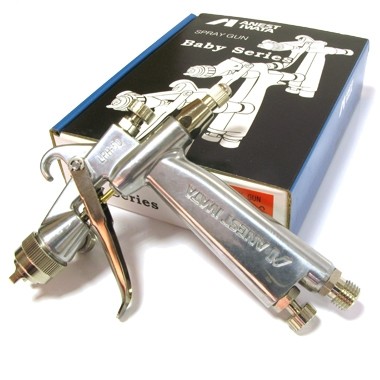

Надпись на коробке «Baby Series» указывает на детский размер устройства.

  1. Расходом воздуха и, соответственно, требованиями к компрессорному оборудованию.
  2. Объемом бачка для краски. Если у «взрослых» моделей он составляет 0,6-1,5 литра, то наш малыш оперирует объемом примерно со стакан, а то и меньше.

В остальном — это такие же конструкции, относящиеся ко всем трем присутствующим на рынке классам.

Впрочем: HVLP и LVLP можно встретить куда чаще. Ценовая категория HP (300-500 рублей) просто не оставляет места для каких-то изысков.

И, простите, какие преимущества это обеспечивает? Ну, помимо того, что можно использовать малопроизводительный компрессор?

При покраске большой поверхности — никаких.

А вот при работе с небольшими деталями и сложными поверхностями небольшой вес, компактные габариты и миниатюрный аэрозольный факел позволяют выполнить те работы, для которых «взрослые» устройства непригодны:

  1. Покрасить кузов автомобиля или кухонную тумбу изнутри в самых труднодоступных местах.
Мини-краскопульт: инструкция как сделать своими руками, видео и фото

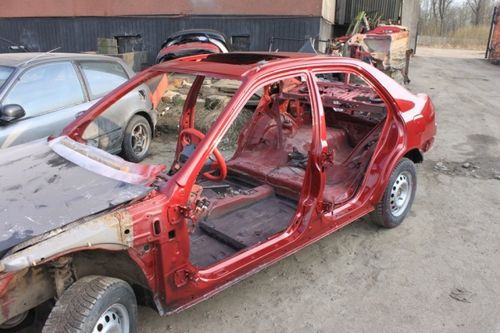

Внутренняя покраска кузова — задача не из легких.

  1. Нанести сложный рисунок с минимальными нецелевыми потерями краски.

Уточним: разумеется, защищать края малярным скотчем придется в любом случае. Однако благодаря меньшим размерам аэрозольного факела испачкана краской будет куда меньшая площадь.

Исследование образцов

Давайте исследуем несколько рыночных предложений, чтобы понять, чего нам ждать от несколько непривычных устройств.

Iwata RG-3

Это малыш произведен в Японии и ориентирован на профессиональных маляров.

Производителем он анонсирован как инструмент для поверхностей слишком сложной формы для полноразмерного краскопульта и слишком большого размера для аэрографа.

  • Емкость бачка — скромные 200 миллилитров.
  • Сменные сопла имеют диаметры 0,4, 0,6 и 1 мм.
  • Цена устройства — 11900 рублей.
Мини-краскопульт: инструкция как сделать своими руками, видео и фото

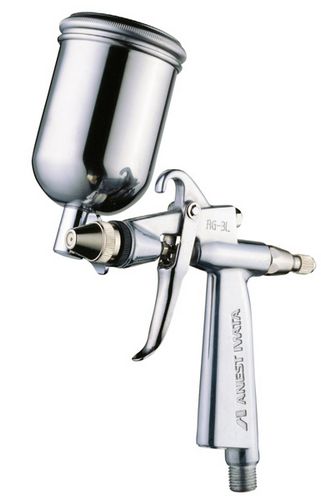

Миниджет RG3L.

Iwata LPH50

Еще одна кроха производства японской Anest Iwata.

Профессиональный миниатюрный пневматический пистолет системы LVLP обладает следующими основными характеристиками:

  • Рабочее давление — 0,9 атмосферы.
  • Потребление воздуха — 50 литров в минуту.
  • Диаметр сменных сопел — те же 0,4, 0,6 и 1 мм.
  • Вес полностью укомплектованного распылителя с пустым бачком — 220 грамм.
  • Стоимость — 14260 рублей.
Мини-краскопульт: инструкция как сделать своими руками, видео и фото

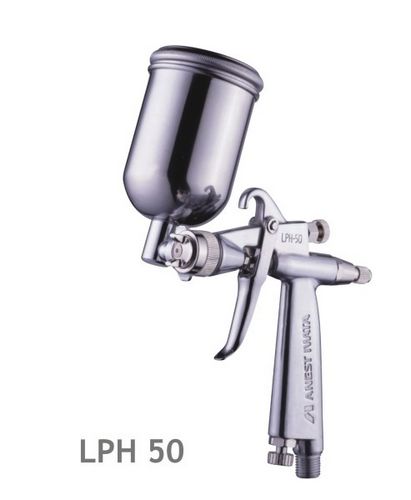

На фото — Anest Iwata LPH50.

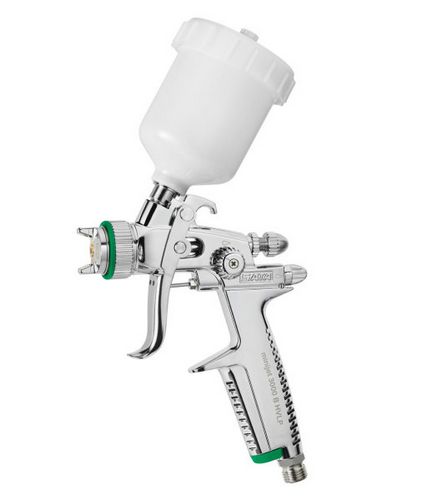

SATA minijet 3000 HVLP

Чем порадует нас продукт немецкой компании SATA?

  • Расход воздуха вырос по сравнению с предыдущим исследованным образцом более чем вдвое и составляет 115 литров в минуту. Неудивительно: как и следует из названия, прибор относится к классу HVLP.
  • В комплекте 9 сопел диаметром от 0,3 до 1,4 миллиметра. Сопла выполнены из латуни, что, в отличие от характерного для дешевых моделей алюминия, подразумевает длительный срок службы.

Любопытно: в комплекте есть дюзы, предназначенные для точечного ремонта поверхности. Они маркированы сочетанием букв SR (от spot repair — ремонт пятном).

Мини-краскопульт: инструкция как сделать своими руками, видео и фото

Благодаря особенностям конструкции демонтаж дюзы для замены или промывки занимает пару секунд.

  • Поверхность распылителя отполирована до зеркального блеска. Помимо эстетики, полировка преследует сугубо функциональные цели: гладкая поверхность легче очищается от красителя.
  • Краскопульт снабжен собственным фильтром, призванным предотвратить засорение сопла.
  • Рекомендуемое рабочее давление — 2 атмосферы.
  • Вес устройства — 300 грамм.
  • Стоимость — 12000 рублей.

Kraton LVLP-03G

Для контраста пригласим в нашу группу испытуемых продукт абсолютно другой ценовой категории — творение китайского инженерного гения стоимостью около 1500 рублей.

Мини-краскопульт: инструкция как сделать своими руками, видео и фото

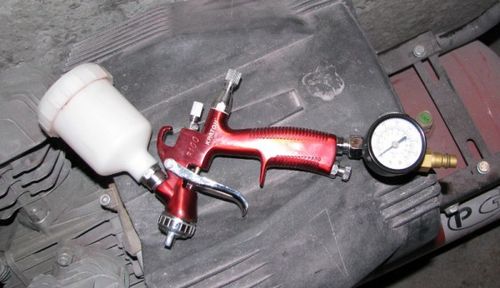

Вот оно — чудо китайской технологии.

Как следует из названия, этот миниджет позиционируется как представитель класса LVLP.

Что с характеристиками?

  • Рабочее давление составляет от 2 до 3,5 атмосфер. С одной стороны — явно выходит за границы спецификаций LVLP; с другой — и что с того? Любой бытовой компрессор отдаст это давление с хорошим запасом.
  • Расход воздуха — от 70 до 95 литров в минуту. Верхняя граница совсем немного не дотягивает до немецкого HVLP.
  • В комплекте — одна дюза диаметром 0,8 мм. Сделана она, впрочем, из нержавеющей стали, что означает практически неограниченный ресурс.
  • Вес — 500 граммов. Многовато на фоне аналогов. Особенно в сочетании с алюминиевым корпусом.
  • Объем бачка — 120 миллилитров.

По большинству позиций — явный проигрыш японской и немецкой продукции; однако с учетом почти десятикратной разницы в цене… скажем так: устройство можно считать вполне конкурентоспособным.

Очумелые ручки

Из чего и как можно собрать миникраскопульт своими руками?

Вот примерная инструкция.

  1. Разбираем исписанную гелевую ручку и вынимаем из нее стержень. Отрезаем шариковый наконечник. Промываем стержень спиртом от остатков пасты.
Мини-краскопульт: инструкция как сделать своими руками, видео и фото

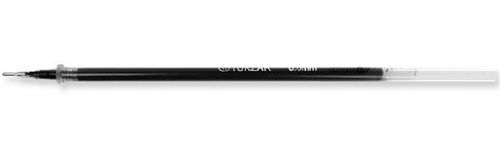

Главная деталь самодельного распылителя — стержень для гелевой ручки.

  1. Проколов стержень медицинской иглой, изгибаем ее и выводим через оставшееся от наконечника отверстие. Для наших целей идеально подойдет игла калибра 20G с внутренним диаметром 0,6 миллиметра.

Внимание: не путайте калибр иглы с объемом одноразового шприца. Калибр 20G соответствует наружному диаметру иглы 0,9 мм при ее длине 40 мм.

  1. Фиксируем несколькими каплями качественного силиконового герметика положение иглы относительно стержня.
  2. Подбираем небольшую емкость с плотно закручивающейся крышкой. Сверлим или прокалываем в крышке отверстие.
  3. Срезаем верхушку одноразового шприца с выступом под иглу и клеим ее на герметик прямо над отверстием в крышке.
  4. Вставляем в отверстие с нижней стороны отрезок промытого от пасты стержня от обычной шариковой ручки и опять-таки фиксируем его герметиком.
  5. Собираем всю конструкцию. Схема сборки понятна из рисунка ниже.
Мини-краскопульт: инструкция как сделать своими руками, видео и фото

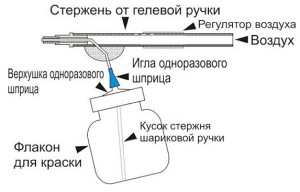

Устройство самодельного краскопульта.

Осталось лишь залить в емкость небольшое количество жидкой краски, подать в стержень воздух под давлением — и можно приступать к покраске.

Заключение

Как всегда, дополнительную информацию о пневматическом распылении красителей и применяющихся для этой цели устройствах читатель сможет получить из прилагающегося видео в этой статье. Успехов в ремонте!
