Использование навеса для автомобиля, конечно, не заменит полноценный гараж, но позволит защитить транспортное средство от негативного влияния окружающей среды. К тому же такая конструкция не только более дешевая, но и ее монтаж вполне можно произвести собственными руками.

Содержание:

В этой статье будет предоставлена подробная пошаговая инструкция сборки навеса для автомобиля своими руками, чертеж конструкции. А так же классификация и сравнительные характеристики навесов из различных материалов.

Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками
Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками
Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками
Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками
Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками
Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками

Характеристика строительных материалов

Навесы для автомобилей могут быть изготовлены из различных материалов, каждый из них имеет собственные достоинства и недостатки. Обычно в частном строительстве практикуется совместное использование нескольких типов, каждый из которых применяется в качестве того элемента который наиболее полно раскрывает свои возможности.

Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками

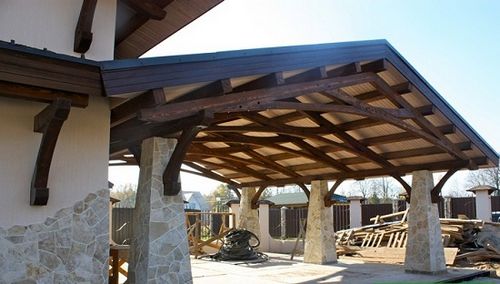

Каменно-деревянные навесы для автомобилей, сочетание различных материалов практикуется для повышения эстетичности

Дерево – наиболее распространенным традиционно является дерево. Этот материал довольно легкий в обработке и подходит, если необходимо создавать прямоугольные конструкции, однако при необходимости криволинейных форм, требуется значительное мастерство. К дополнительным преимуществам так же можно отнести:

  • Экологическую чистоту;
  • Эстетическую привлекательность;
  • Традиционно дачные домики выполнены в стиле этно, кантри или рустик, которым деревянные автомобильные навесы подходит больше всего.

Однако у древесины есть и ряд существенных недостатков:

  • Высокая чувствительность к влажности и температуре, которые приводят к значительным деформациям;
  • Выгорание на солнце;
  • Подверженность биологическим поражениям: грибок, плесень, гниль, грызуны.

Частично все эти проблемы можно решить использованием специальных составов строительной химии, но обработку необходимо производить систематически – раз в год, а стоят качественные составы весьма недешево.

Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками

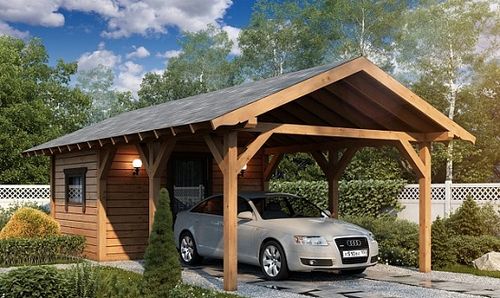

Навес из дерева для автомобилей, с хоз блоком и проведенным освещением

Металл – более долговечен, прочен и неприхотлив в эксплуатации. Однако использование металлических стройматериалов для всех элементов автомобильного навеса нецелесообразно по целому ряду причин:

  • Во-первых, высокая конечная стоимость автомобильного навеса;
  • Во-вторых, крыша из металлочерепицы без соответствующего основания из досок будет чрезвычайно громко звенеть от любого дождя.

Кроме того металл так же требует, пусть и не столь частой, но периодической обработки. Больше всего автомобильные навесы из металла подходят стилям ампир, классический и викторианский. Кованые элементы в составе автомобильного навеса говорят не только о хорошем вкусе хозяина, но и его социальном статусе.

Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками

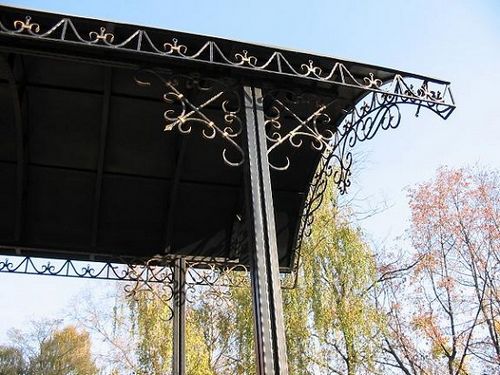

Эстетический навес для авто своими руками из металла с элементами ковки станет шедевром дачного участка

Сравнение кровельных материалов, которые можно использовать для автомобильных навесов

Материал Достоинства Недостатки
Металлочерепица Высокая герметичность готового покрытия;

Богатая цветовая палитра;

Долговечность (до 35-50 лет);

Сравнительно невысокая стоимость.

Высокая чувствительность к температурным перепадам;

Образование конденсата на внутренней поверхности;

Низкая шумоизоляция;

Отходы при монтаже.

Мягкая черепица (битумная) Хорошая водостойкость;

Богатая цветовая гамма;

Двухцветные покрытия;

Различные формы выступов;

Длительный срок службы.

При экстремальном нагреве выделяет канцерогенные вещества;

Осыпается каменная крошка;

Низкая прочность на разрыв;

Сложность укладки.

Шифер Простой и высокоскоростной монтаж;

Устойчив к биологическим поражения;

Водонепроницаем;

Не имеет температурных деформаций;

Низкая стоимость.

Асбест, входящий в состав, вреден для здоровья;

Неэстетичный внешний вид.



Ондулин

(Картоношифер)

Простота монтажа;

Чрезвычайно низкая стоимость.

При нагревании может необратимо деформироваться;

Выделяет канцерогены;

Низкий срок службы, до 10 лет;

Непрочный.

Поликарбонат сотовый Широкая цветовая гамма;

Не выцветает;

Выглядит эстетично;

Средняя стоимость.

Низкая ударная вязкость;

Сложный монтаж;

Горючий материал.

Поликарбонат литой Высокопрочный;

Просто монтируется;

Эстетично выглядит;

Легкий.

Высокая стоимость;

Горючий материал.

Этапы выполнения работ

Наиболее оптимальным материалом для автомобильного навеса является сочетание пространственного каркаса из металлоконструкций с кровельным покрытием из поликарбоната. В зависимости от выбранного дизайна сооружения такое сочетание может послужить не только защитой для автомобиля от внешних факторов, но и стать дизайнерским акцентом дачного ландшафта. Кроме того основные узлы и материалы доступны для продажи в большинстве строительных супермаркетов, а интернет является неиссякаемым источником оригинальных идей, которые можно реализовать самостоятельно.

Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками
Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками
Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками
Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками
Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками
Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками

Выбор разновидности навеса

На данный момент наибольшее распространение получили следующие разновидности, которые различают по месту их установки:

  • Отдельно стоящие;
  • Пристроенные.
Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками

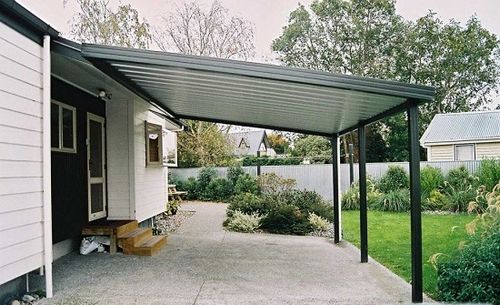

Пристроенный навес для автомобиля на даче, фото конструкции с покрытием из профнастила

Существует множество факторов влияющих на выбор данного типа. Начиная от небольшой площади приусадебного участка и неудачной планировки, заканчивая рельефом местности и уровнем грунтовых вод. Кроме того примыкающий навес для автомобилей защищает автотранспортное средство от косых струй дождя. Кроме природных условий есть и техногенные. Автомобиль, который находится так близко от дома, могут не решиться угнать. Садиться в салон можно не выходя под открытое небо, если входная дверь выходит под навес. Кроме того, сооружение не должно мешать свободному передвижению людей проживающих на этом участке.

По типу конструкции навесы под автомобиль бывают:

  • Односкатными;
  • Двускатными;
  • Пирамидальными (четырехскатными);
  • Арочными;
  • Купольными;
  • Со сложной геометрией кровли;
  • Установленные на 4, 6 и т.д. колоннах с размещением по обе стороны крыши;
  • С установкой несущих конструкций по одну сторону крыши – консольные.
Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками

Консольный навес для авто, фото односкатной конструкции

Подробный чертеж конструкции и привязка к местности

Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками

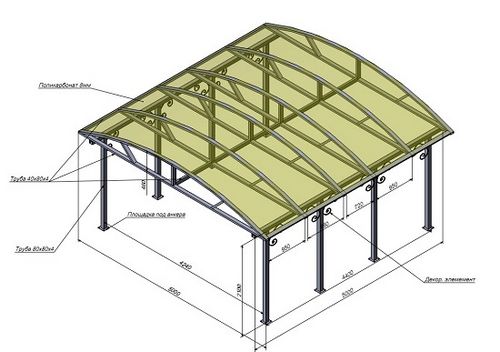

3D модель навеса из поликарбоната для авто с указанием основных размеров

Перед началом строительства необходимо просчитать количество требуемого материала. Для этого выбранная схема (скачанная в интернете, начерченная самостоятельно) адаптируется под новые размеры. В соответствии с новыми габаритами пересчитывается количество погонных метров однотипного металлопроката: швеллера, уголков, труб квадратного сечения и т.п.

Размеры конструкции переносятся непосредственно на строительную площадку. Одним из самых важных параметров при изготовлении навеса для авто своими руками, является правильная разметка угловых опор. Они отмечаются на участке колышками. Но в обязательном порядке проверяется наличие прямых углов. Проверка производится измерением диагоналей между углами.

Необходимый набор инструментов

Прежде всего, необходимо подвести к рабочему месту линию электропередач. Лучше если это будет стационарная линия поземного размещения, упрятанная в поливинилхлоридную гофру. Впоследствии, этот кабель будет использован для подключения освещения навеса для автомобилей.

Для того чтобы построить навес для автомобиля своими руками понадобятся следующие инструменты:

  • для работы с поликарбонатом понадобятся: ручная циркулярная пила или электролобзик, нож, болгарка;
  • для сверления отверстий, как в элементах металлического каркаса, так и в кровельных материалах нужны: электродрель, сверла по металлу с углом заточки не менее 30°;
  • измерительные приборы – строительный уровень, васервага или лазерный нивелир, отвес;
  • расходные материалы – болты и гайки для крепления металлических узлов, специальные шурупы для крепления поликарбоната.

Устройство фундамента

Наиболее целесообразно в качестве основания навеса для авто на даче использовать свайный или столбчатый фундамент. Для этого в отмеченных по плану местах выкапываются лунки глубиной около 1 м и шириной 20-30 см. если планируется делать габаритный навес для 2х автомобилей с дополнительным хозблоком и большим количеством колон, для земляных работ лучше арендовать специальное приспособление.

Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками

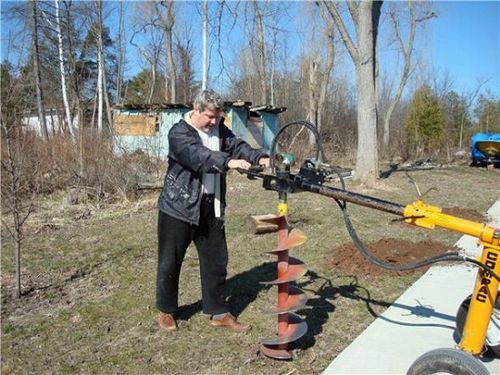

Устройство фундамента навеса для автомобиля на даче, фото механического бура

Если в регионе, где ведется строительство, преобладают сильные ветры, то в яму опускается отрез асбестовой трубы соответствующего диаметра с закрепленным металлическим анкером, представляющим собой арматуру или угольник, к которому будет крепиться несущая конструкция. Если же ветровой нагрузки не предвидится, то допускается простая заливка, в которую впоследствии засверливается анкер, крепящийся к колонне через проушину.

Важно! Всю работу с фундаментом можно начинать после его полного высыхания. Смеси на основании портландцемента приобретают необходимую прочность через 20 дней после высыхания.

Монтаж каркаса

К установленным колоннам присоединяются элементы каркаса, формируя жесткую и прочную пространственную решетку. Современная промышленность выпускает множество уже готовых решений каркасов навесов для автомобилей из поликарбоната и их отдельных элементов

Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками

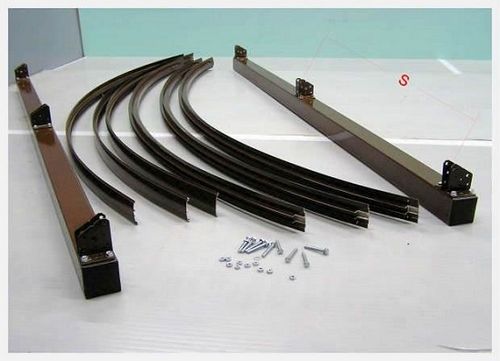

Сборка навеса для авто своими руками, фото готового набора крыши

Такие наборы очень удобны, купив несколько крыш можно сделать автомобильный навес нестандартных размеров. Видео процесса сборки типового набора:

После установки и надежного закрепления колонн, они выравниваются по высоте, излишки отпиливаются.

К каждой паре колонн прикрепляются опорные соединительные элементы: перекладины, фермы, дуги и т.п. Крепления производятся винтовыми соединениями или при помощи электросварки.

Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками

Болтовое крепление элементов навеса для автомобиля, фото присоединения пролетов к колоннам

При монтаже большого навеса на два, три автомобиля применяются дополнительные поперечные фермы в качестве элементов конструкции для придания всему строению повышенной жесткости.

На дуги или фермы укладываются поперечины, создавая обрешетку к которой будут крепиться поликарбонатные листы. Допускается применение деревянных элементов обрешетки. Если применяются металлические элементы, то в определенных местах их необходимо просверлить, чтобы подготовить основу для поликарбоната.

Монтаж кровельного покрытия

Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками

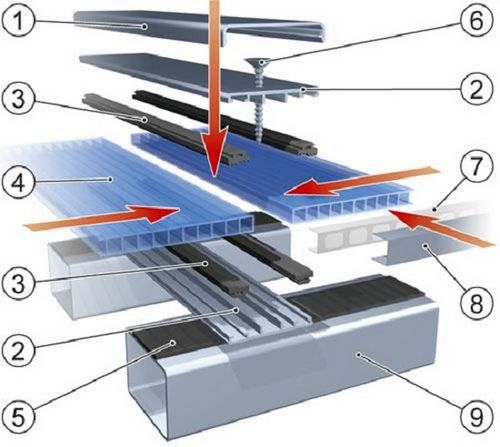

Схема размещения поликарбонатных листов и элементов их герметизации

  1. декоративная крышка;
  2. монтажный профиль;
  3. уплотнитель;
  4. поликарбонатный лист;
  5. самоклеющийся уплотнитель;
  6. саморез по металлу;
  7. лента для антипыли;
  8. торцевой профиль
  9. элемент несущей конструкции.

Некоторые правила монтажа поликарбоната:

  • Сотовый материал изгибается только вдоль линий ячеек;
  • Защитная пленка на заводском листе находится сверху, до конца монтажа она должна оставаться на поверхности листа;
  • Шаг крепления листов на ровных поверхностях 30-40 см на криволинейных гораздо чаще, главное требование – отсутствие щелей между основой и покрытием;
  • Для крепления применяются термошайбы, прокладки которых имеют соответствующий уровень термической и влагостойкости;
  • Места соединения листов промазываются герметиком и на них устанавливаются герметизирующие прокладки.
  • Торцы так же герметизируются либо специальным профилем, либо алюминиевой лентой.
Навес для автомобиля на даче, фото поликарбонатных конструкций, деревянных, металлических, чертежи изготовления навеса для авто своими руками

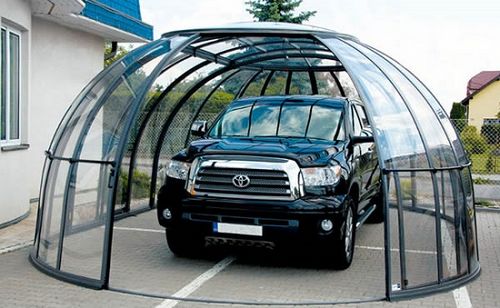

Купольная конструкция, фото навеса из поликарбоната для авто, обеспечивает полную защиту транспортного средства

Заключение

Имея четкий план, возведения навеса для авто на даче из поликарбоната не должно представлять особых проблем. Сделав этот первый шаг вполне возможно и дальнейшее строительство различных сооружений: теплиц, веранд и т.п.
