Гипсоволокнистые листы (ГВЛ) – это прекрасный строительный и отделочный материал, который нашел широкое применение в современных технологиях отделки, ремонта и возведения стеновых перегородок, подвесных потолков  и полов. Мы расскажем, как построить перегородку из гипсокартона и что собой представляет отделка стен ГВЛ своими руками.

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

Перегородки из гипсокартона – это быстро и надежно.

Строительство перегородки

Структура и состав

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

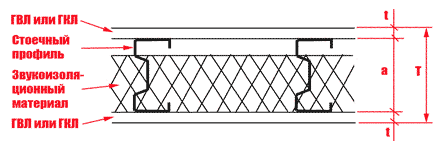

Структурная схема стены из листов ГВЛ.

Перед началом работ следует определить, из каких элементов будет состоять наша перегородка.

Структура и состав гипсокартонной стены:

  1. Каркас из металлического оцинкованного профиля. Включает такие элементы: профиль стоечный (ПС) для вертикальных деталей каркаса и профиль направляющий (ПН) – для горизонтальных примыканий стены к потолку и полу;
  2. Звукоизолирующий наполнитель. В этом качестве обычно используют негорючий пенополистирол или плиты минеральной ваты (стекловаты);
  3. Обшивка каркаса двухсторонняя. Выполняется гипсоволокнистыми листами (ГВЛ) путем фиксации их к стойкам каркаса саморезами с обеих сторон конструкции;
  4. Заполнение швов и стыков. Для этих целей используют быстротвердеющие шпаклевки для швов типа KnaufFugenfullerили KnaufUniflot, а также армировочную ленту из стекловолокна, которую в народе называют «серпянка»;
  5. Выравнивающая шпаклевка поверхности стены. Необходима для создания ровной плоскости на поверхности конструкции, выполняется с помощью гипсовой шпаклевки и шпателя путем нанесения раствора на стены тонким равномерным слоем;
  6. Финишная шпаклевка. Необходима в том случае, если планируется окраска стен. Выполняется любой финишной гипсовой смесью, которую наносят тонким слоем, а после высыхания шлифуют теркой с абразивным покрытием или наждачной тканью;
  7. Финишная отделка. Это могут быть обои, панели, декоративные штукатурки и прочие облицовочные покрытия. В этом случае финишную шпаклевку не производят.
Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

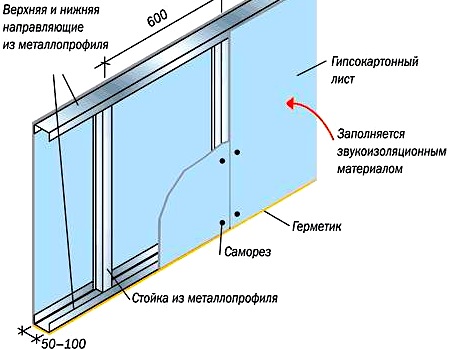

На фото видны структурные элементы стены из ГВЛ.

Для сооружения каркаса используют такие элементы: профили ПС и ПН. Они бывают различных размеров:

Эскиз сечения профиля ПС Маркировка Соотношение размеров сторон,axb, мм Эскиз сечения профиля ПН Маркировка Соотношение размеров сторон,axb, мм

Сечение профиля ПС

ПС 50/50 50х50

Сечение профиля ПН

ПН 50/40 50х40
ПС 65/50 65х50 ПН 65/40 65х40
ПС 75/50 75х50 ПН 75/40 75х40
ПС 100/50 100х50 ПН 100/40 100х40

Как видим, в различных марках профилей меняется только размер стороны a, сторона b при этом остается неизменной. Поэтому при покупке набора профильных элементов убедитесь, что размер a у стоечных и направляющих реек одинаков, иначе их совместный монтаж будет невозможен.

В зависимости от высоты конструкции используют разные по размеру профили (указан размер стороны a, мм):

  • До 3-х метров – 65;
  • От 3-х до 4.5 метров – 75;
  • Свыше 4.5 метров – 100.

Максимальная высота перегородок, которые возможно построить по данной технологии – 5 метров. В работе также могут быть использованы вспомогательные профили с размером стороны a = 50 мм для монтажа горизонтальных перемычек, обрамления отверстий и т.д.

В качестве звукоизоляции можно применять пенополистирольные плиты с антипиреном толщиной от 50 мм, а также плиты минеральной ваты толщиной 50 – 100 мм. Этими изделиями заполняют промежуток между обшивками каркаса.

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

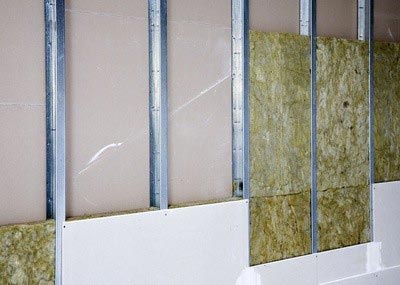

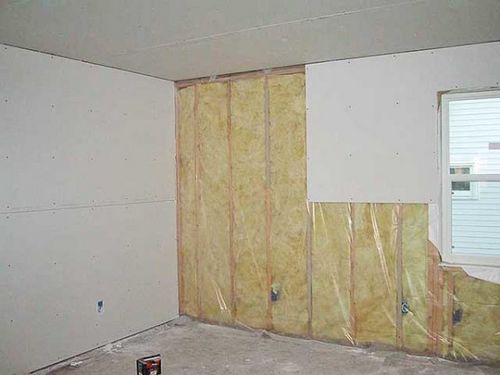

Звукоизоляция заполняет внутреннее пространство будущей стены.

Для резки листов ГВЛ используют строительный нож (для продольных и поперечных прямых разрезов), ножовку для ГВЛ (для вырезания прямоугольных отверстий) и дрель с круговой пилой (для вырезания круглых отверстий диаметром до 80 мм).

Важно! Перед монтажом листы необходимо подержать в том помещении, где планируются работы, не менее 4-х суток для того, чтобы они приобрели такую же влажность.

Сборка каркаса

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

На первом этапе работ производят сборку каркаса.

Инструкция по сборке металлического каркаса проста и понятна:

  1. С помощью мелованного шнура на полу отбиваем линию перегородки согласно проекту. Линия должна быть строго перпендикулярна противоположным стенам. Затем с помощью отвеса переносим разметку на стены и потолок;
Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

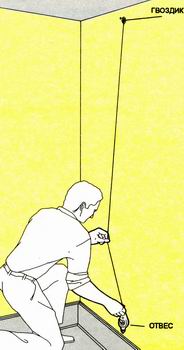

Производим разметку.

  1. Берем ПН и вырезаем по длине линии на полу два отрезка, оклеиваем их уплотнительной лентой и фиксируем вдоль пола и потолка с помощью дюбелей BS-K 8х50 мм и оцинкованных шурупов 4.2х51 мм  с шагом 50 см, но не менее 3-х на один отрезок профиля. Следим, чтобы детали расположились точно по разметке;
Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

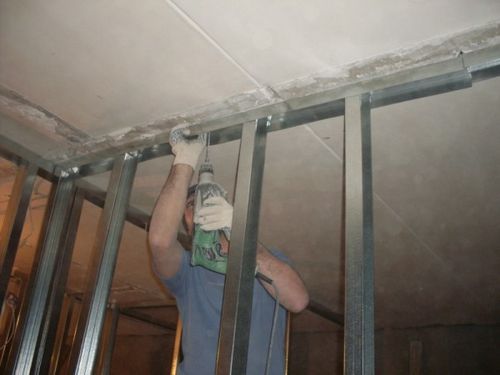

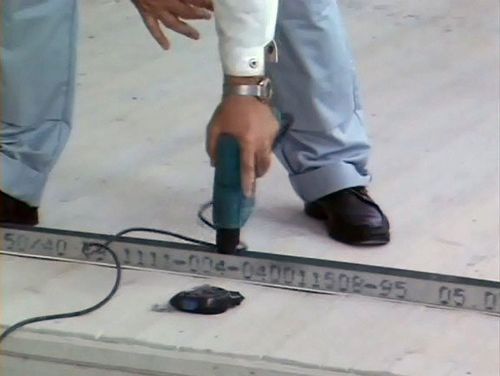

Монтируем направляющие к полу и потолку.

  1. Берем ПС и вырезаем два отрезка по высоте комнаты минус 5 – 10 мм, которые оклеиваем уплотнительной лентой и фиксируем вдоль стен между направляющими. Шаг установки шурупов – 100 см, но не менее 3-х на один отрезок рейки;
Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

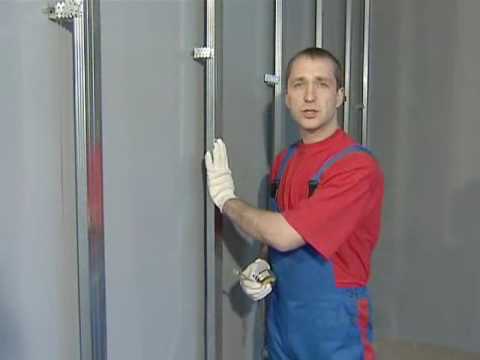

Монтируем вертикальные стойки.

  1. Далее выставляем ПС по сторонам дверного проема, которые усиливаем деревянными брусками, вставленными внутрь профиля. Для работы используем отвес или уровень, детали соединяем с помощью специальных крепежей в конструкции профиля или оцинкованных саморезов 4.2х14 мм.
Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

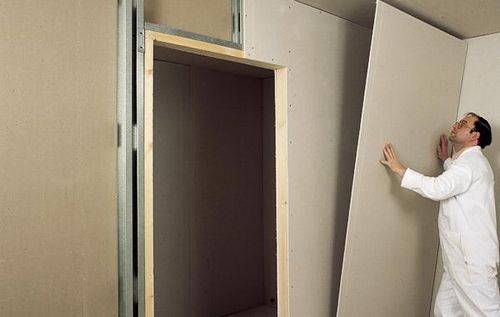

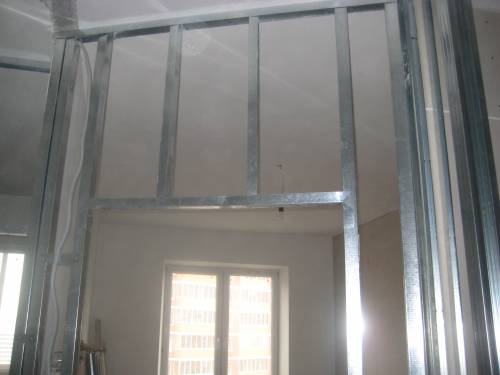

Проем усиливаем брусом.

  1. Верхнюю границу дверного проема делаем из отрезка ПН, который усиливаем вертикальным ригелем (или двумя) из ПС, установленным между ним и потолочным направляющим;
Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

Продолжаем формирование проема.

  1. Устанавливаем ПС с шагом 402 мм по всей перегородке, кроме дверного проема. Соблюдаем вертикальность, если предполагаемое место стыка листов не попало на ПС, тогда в этом месте ставим дополнительных профиль.
Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

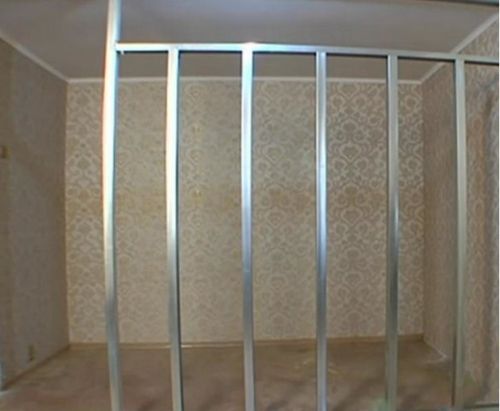

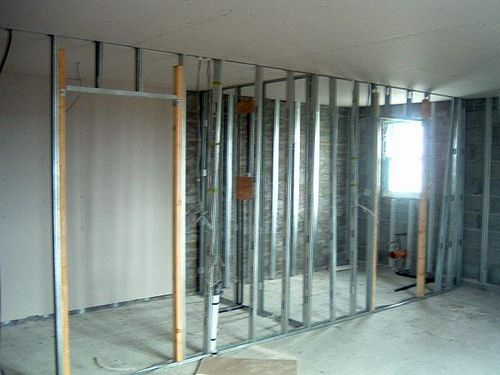

Монтируем остальные стойки.

Профили соединяем шурупами после того, как ПС вставлен в ПН:

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

Соединение разных профилей между собой.

Обшивка и звукоизоляция

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

На каркас монтируют обшивку.

После окончания сборки каркаса его следует обшить листами ГВЛ. Для этого следует выполнить раскройку листов и вырезать необходимые части. Если вертикальный размер листа не перекрывает высоту конструкции, тогда в месте стыковки следует установить горизонтальные перемычки из ПН меньшего размера, или вырезать в нормальном профиле отверстия для стыковки.

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

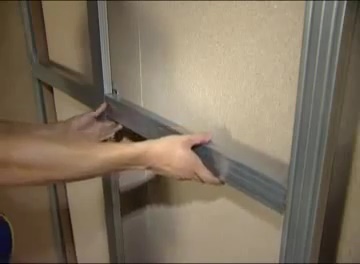

Для стыковки листов по высоте делают горизонтальные перемычки.

Листы крепят к каркасу саморезами двухзаходными с самозенкующей головкой размером 3.9х30 мм с шагом 30 см на расстоянии 12 мм от края гипсового листа. Длина шурупа должна позволять ему заходить в профиль на 1 см. Между листами и ограждающими конструкциями оставляют зазор 10 мм, между соседними листами – 5 мм.

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

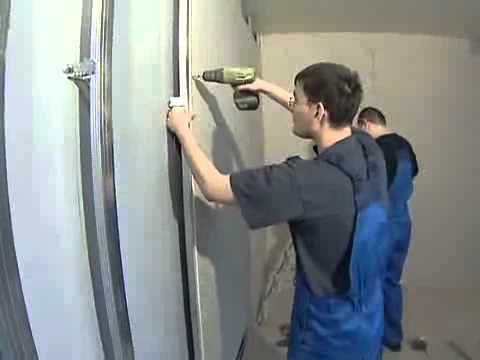

Листы прикручивают шуруповертом.

Крепление производят от угла в двух перпендикулярных направлениях: вертикальном и горизонтальном:

Порядок фиксации шурупов.

После обшивки одной стороны, конструкцию заполняют листами минеральной ваты, вставляя их между стойками так, чтобы они ими слегка сжимались и не падали. Затем выполняют обшивку другой стороны перегородки, тем самым закрывая звукоизоляционный слой.

Важно! Стыковка листов (горизонтальная или вертикальная) производится только на профиле. Если в месте соединения соседних ГВЛ профиль отсутствует, его необходимо добавить.

Отделка стен

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

ГВЛ-отделка – лучший способ сделать ровные чистые стены.

Для отделки и выравнивания стен ГВЛ наклеивают на их поверхность с помощью шпаклевки или клея. Если неровности на стенах превышают 20 мм, тогда предварительно на стену наклеивают полоски из гипса шириной 100 мм, к которым затем приклеивают листы с помощью шпаклевки:

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

Облицовка стены с помощью ГВЛ.

Здесь также как и в случае с перегородкой предварительно размечают и раскраивают листы, которые затем наклеивают на стены, создавая максимально ровную поверхность. Если вас не пугает более высокая цена, используйте водостойкие изделия.

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

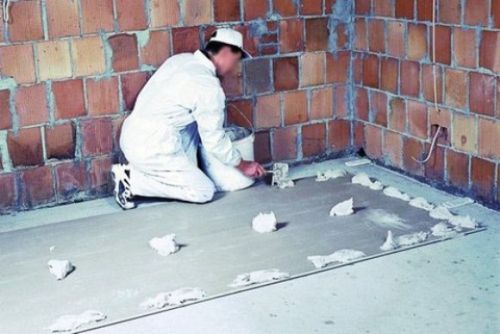

Клей наносят точечно и прижимают деталь к стене.

Важно! Не забудьте заранее вырезать отверстия для розеток и выключателей. Это легко сделать с помощью электродрели с круговой пилой.

Между листами выдерживаем стандартный зазор 5 мм (для ГВЛ) или 1 мм (для ГКЛ), который затем будет заполнен шпаклевкой.

Если стены слишком кривые, или требуется их внутреннее утепление, применяют каркасный метод отделки. Для этого стена предварительно выравнивается конструкцией из ПС и ПН, которые фиксируют к поверхности дюбелями или кронштейнами.

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

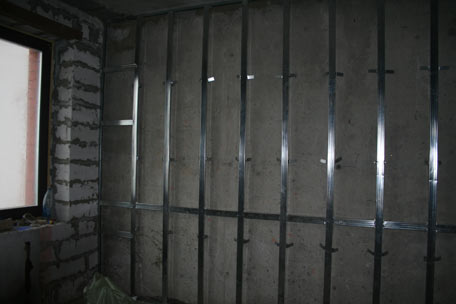

К стене крепят каркас из профиля.

Шаг стоек и принцип сборки каркаса тот же, что и при сооружении перегородки, только здесь каждая стойка и горизонтальная деталь крепятся к стене в трех местах.

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

При нормальной высоте стен достаточно только ПС-профилей.

После сборки каркаса его зашивают гипсокартоном подобно обшивке каркаса из предыдущей главы. Пространство между стеной и обшивкой можно наполнить изоляцией.

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

Стены зашивают гипсовыми листами, фиксируя их к каркасу саморезами.

Важно! Вдоль кромки листа в месте отреза делают фаску на треть толщины листа под углом 24.5 градуса.

Финишная отделка

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

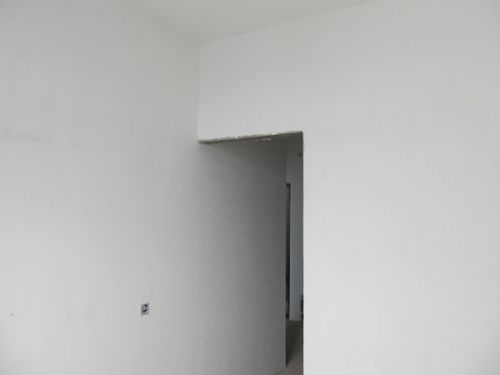

Так выглядят стены после отделки ГВЛ.

После монтажа покрытия стыки между листами заполняют шпаклевкой для швов на ширину фаски. Затем в шпаклевку вдавливают армировочную ленту-серпянку, которую приглаживают сверху широким шпателем. Шов не должен выделяться на поверхности стены в виде выступа или впадины.

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

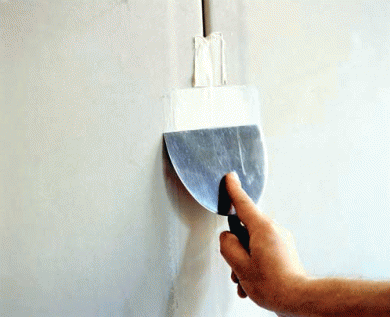

Стыки промазывают шпаклевкой и укрепляют специальной лентой.

Также докручивают все шурупы так, чтобы они вошли в поверхность гипса на глубину 0.5 – 1 мм. Прорыв картонного покрытия недопустим. Места входа саморезов также замазывают шпаклевкой.

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

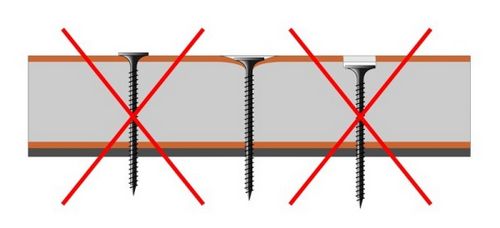

Правильное расположение шурупа в листе.

Когда швы просохли, приступают к шпаклевке всей стены. Для этого гипсовую шпаклевку разводят с водой согласно инструкции производителя и наносят широким шпателем на стену равномерным тонким слоем (1 – 2 мм). После высыхания этого слоя его доводят с помощью терки и покрывают обоями.

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

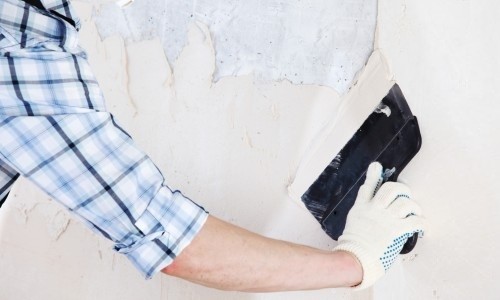

Стены затягивают тонким слоем шпаклевки.

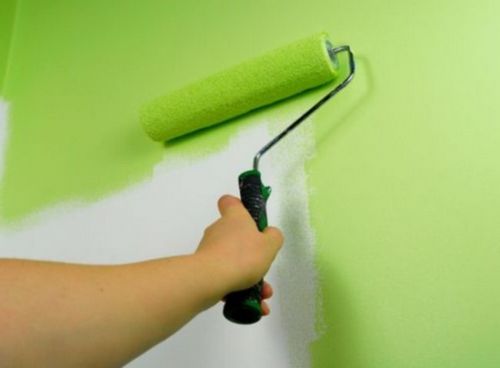

Важно! Если планируется покраска, тогда наносят двойной слой шпаклевки, который тщательно шлифуют мелкой теркой. Затем поверхность грунтуют и красят.

Отделка ГВЛ: видео-инструкция по монтажу стен своими руками, фото

Под покраску стену шлифуют и устраняют царапины и изъяны.

Вывод

Гипсокартон и гипсоволокнистый лист – отличные материалы для отделки и выравнивания стен. При этом монтаж этих листов прост и может быть выполнен самостоятельно, а для тех, кто все-таки решился делать ремонт – мы разместили обучающее видео в этой статье (см.также статью «Отделка ОСП изнутри – тёплый дом на долгие годы»).
