Как реализуется отделка печной трубы на крыше? Как выполнить герметизацию дымохода своими руками? Какие материалы применяются для проведения таких работ? Чем облицевать трубу для того чтобы сохранить ее эксплуатационные качества?

Эти и подобные вопросы представляют немалый интерес,как для владельцев загородных домов,так и для соотечественников,решивших построить новый дом.

Отделка трубы на крыше: инструкция по монтажу своими руками, обшивка печного дымохода, видео, фото

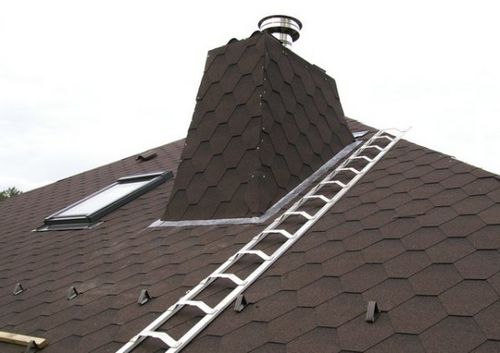

Профессионально выполненная отделка

Особенности герметизации узла прохода

Отделка трубы на крыше: инструкция по монтажу своими руками, обшивка печного дымохода, видео, фото

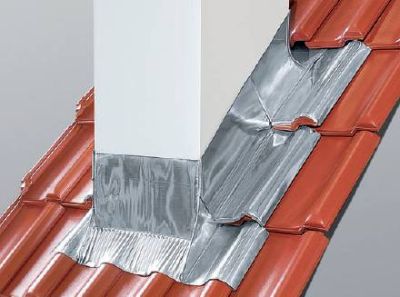

На фото гидроизоляция прохода рулонными материалами

Для того чтобы работа отопительного оборудования в загородном доме или коттедже отличалась стабильностью и эффективностью,область примыкания кровельной системы и дымохода должна быть полностью герметичной. За данный параметр этого участка отвечает кровельная проходка. (См. также статью Особенности отделки карниза крыши дома.)

Конструкция узла прохода определяется правилами пожарной безопасности. К примеру, если чрезмерная температура отводимых печных газов передастся кровельной системе, велика вероятность возгорания.

Важно: Особенно высок риск применительно к кровельным системам с большим количеством деревянных элементов, не прошедших своевременную обработку антипиренами.

Чтобы не допустить возгорания и порчи кровли,отделка трубы дымохода выполняется следующим образом:

  • Между легковоспламеняемыми участками крыши и дымоходом сохраняем зазор, ширина которого регламентирована строительными нормативами.
  • На участке примыкания, дымоход обрабатываем материалами с низкой степенью теплопроводности, например асбестом.
  • Участок прохода дымоотводной трубы через кровельный пирог выполняем с применением короба, изготовленного из оцинкованной стали или из профнастила.
  • Промежуток между дымоходом и стальным коробом заполняем негорючими теплоизоляционными материалами, например пластинами базальтовой ваты.

Такой способ обустройства кровельного прохода с одинаковым успехом может быть применен как на скате, так и на коньке. И тот и другой способ имеет характерные особенности, которые потребуется своевременно учесть.

Например, монтаж дымоотвода по коньку предусматривает необходимость во внесении изменений в конструкцию стропильной системы. Монтаж дымоотвода на скате является причиной образования дополнительного кармана для скопления снега, что чревато протечками. Впрочем, эта проблема решается применением современных изоляционных материалов. (См. также статью Как установить отделочные панели для фасада дома.)

Старые и современные технологии герметизации дымохода

Если еще сравнительно недавно герметизация стыка дымохода и кровли выполнялась с использованием подручных средств, сейчас такие работы производятся с применением специализированных материалов и унифицированных узлов.

Выбор промышленно изготовленных средств для заделки прохода на строительных рынка широк. Следовательно, каждый желающий сможет подобрать тот вариант, который максимально подойдёт для обустройства той или иной дымоотводной системы.

Традиционные методы отделки

Отделка трубы на крыше: инструкция по монтажу своими руками, обшивка печного дымохода, видео, фото

Воротник (оклад) из мягкого металла

Как уже было сказано, отделка трубы на втором этаже, на чердаке и на месте прохода через кровельный пирог выполнялась подручными средствами, а потому рассчитывать на оптимальные результаты проделанной работы не приходилось.

Отделка дымоотводной трубы на крыше представляла собой металлическую конструкцию, так называемый«воротник» или «оклад».

«Воротник» делается следующим образом:

  • из листовой стали толщиной 0,2-0,5 мм нарезаются прямоугольные полосы шириной до 40 см;
  • заготовленные полосы загибаются по форме примыкания дымоотводной трубы и кровли;
  • параметры отделки применяются, исходя из размеров дымохода, угла наклона ската, разновидности применяемой отделки;
  • элементы «воротника»из оцинкованного листа соединяются в одно целое внакладку и тщательно припаиваются;
  • если же элементы воротника нарезаны из стального листа, они устанавливаются двойным стоячим фальцем;
  • соединение лежачим фальцем применяется для отделки дымохода на кровле, собранной из гофрированных плит или черепицы;
  • на скатной кровле с углом уклона более 30°,прямо за дымоотводной трубой, монтируется «бампер» в виде бруса или металлического порожка,который будет направлять потоки дождевой воды вокруг трубы.

Современные методы отделки

Отделка трубы на крыше: инструкция по монтажу своими руками, обшивка печного дымохода, видео, фото

На фото — монтаж сборного фартука

Для того чтобы цена отделки была относительно невысокой, а качество проделанной работы не вызывало нареканий, дымовая труба герметизируется защитным фартуком.

Фартук изготавливается двумя способами:

  • с применением гибкой алюминиевой или свинцовой ленты;
  • с использованием оцинкованного металла, покрытого защитными полимерными составами.
Отделка трубы на крыше: инструкция по монтажу своими руками, обшивка печного дымохода, видео, фото

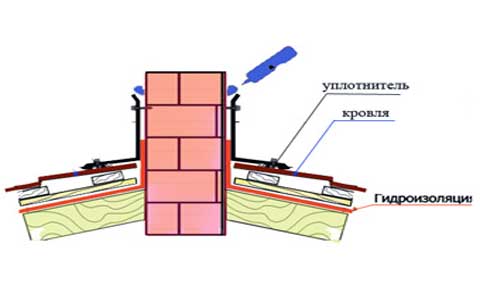

Схема отделки с применением мягкой металлической ленты и герметика

Фартук из алюминиевой ленты монтируется в два слоя, которые оборачиваются вокруг трубы по всему периметру. Лента наполовину заводится в зазор между трубой и кровельным покрытием, тогда как другая половина ленты загибается и укладывается поверх кровельного материала.

Далее места примыкания фартука к кровельным материалам тщательно проклеиваются с применением битумной мастики или альтернативных средств. Фартук на примыкании к дымоходу закрывается металлическими профилями.

Заключительным этапом является гидроизоляция собранной конструкции посредством специальной гидроизолирующей пленки. (См. также статью Как делать гидроизоляционные и отделочные работы.)

Отделка трубы на крыше: инструкция по монтажу своими руками, обшивка печного дымохода, видео, фото

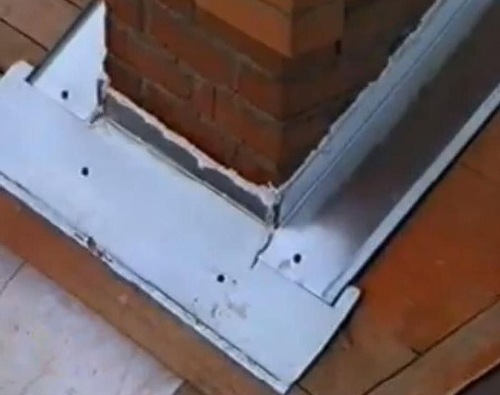

На фото — фартук из листовой стали

Фартук из листовой стали устанавливается я следующим образом:

  • Кровельный настил изолируется рубероидом с нахлестом на примыкающие стенки дымохода;
  • Поверх рубероида монтируются заранее заготовленные элементы фартука;
  • Зазоры между фартуком и поверхностью дымохода заполняются кровельным силиконом или другими полимерными герметиками.

Важно: Статистика показывает, что наиболее надежным и долговечным решением является не один из выше перечисленных методов, а их сочетание.
То есть,целесообразно выполнить отделку с применением гибкой ленты, а вдобавок к этому установить стальной фартук.

Особенности применения кровельных уплотнителей дымохода

Отделка трубы на крыше: инструкция по монтажу своими руками, обшивка печного дымохода, видео, фото

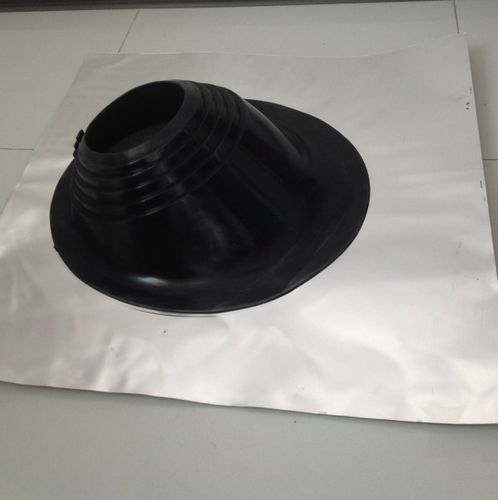

Уплотнитель Мастер-флеш

Есть универсальное средство, с которым отделка дымохода существенно упрощается. Речь идет кровельных уплотнителях Мастер-флеш.

Изоляция этого типа подходит для большинства дымоотводных труб, независимо от их диаметра. Благодаря применению данного изолятора, дымоход можно устанавливать на скатах любой кровельной системы с разными углами наклона.

Такие удивительные характеристики обеспечиваются за счет уникальной формы и эластичности изолятора. Кровельный уплотнитель Мастер-флеш, равно как и аналоги, изготавливается из специальной термостойкой резины или силикона с рабочим температурным диапазоном от -74 до +260°.

Отделка трубы на крыше: инструкция по монтажу своими руками, обшивка печного дымохода, видео, фото

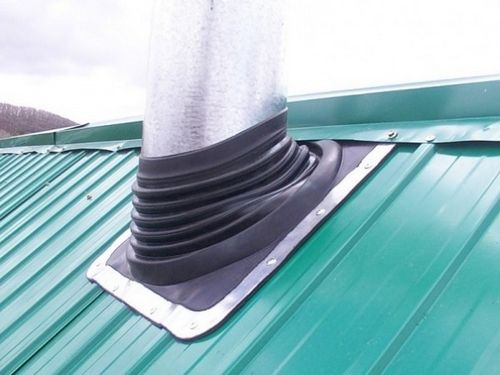

Установленный уплотнитель Мастер-флеш

Инструкция установки кровельного уплотнителя следующая:

  • Внутреннюю часть кольца уплотнителя смазываем шампунем или влажным мылом;
  • Далее, одеваем на верхнюю часть дымоотводной трубы и с усилием проталкиваем книзу;
  • Дойдя до кровельного материала, насухо протираем нижнюю сторону уплотнителя от возможных загрязнений;
  • Далее, наносим на очищенную поверхность изолирующий полимерный состав и прижимаем фланец к кровле.

Вывод

В рамках данной статьи мы рассмотрели наиболее востребованные методы защитной отделки дымохода и примыкания к кровельной системе. Чтобы результат проведенных работ был максимально эффективным,описанные методы целесообразно применять не по отдельности, а комплексно.

Для того чтобы упростить отделку дымоотводной трубы и прилегающей кровли, посмотрите видео в этой статье.
