При строительстве частных домов, печи по-прежнему всегда в востребовании. Учитывая множество компактных альтернатив чугунным печам, почти каждый задумывается о строительстве настоящего отопительного камина в своем доме. Камин сам по себе не обладает большой полезностью, так как не может отопить все комнаты, поэтому владельцы чаще выбирают отопительную конструкцию.

Содержание:

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Особенности и преимущества

Она качественно обогревает все комнаты, поэтому для дома универсальна и служит дополнительным механизмом для подогрева воды. Существуют механизмы, которые позволяют соединять отопительную часть печи с эстетикой камина. Этим механизмом и называется камин-печь.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Многофункциональных моделей много, но не все они подойдут для частных домов – следует учитывать площадь отопления и расположение самого дома. Также есть и необычные конструкции: миниатюрные печи-камины для малых пространств, и даже встроенная лежанка.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Разновидности

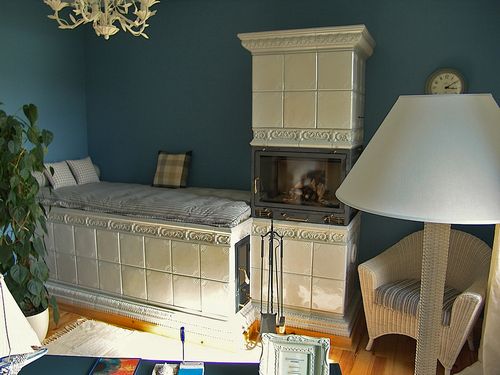

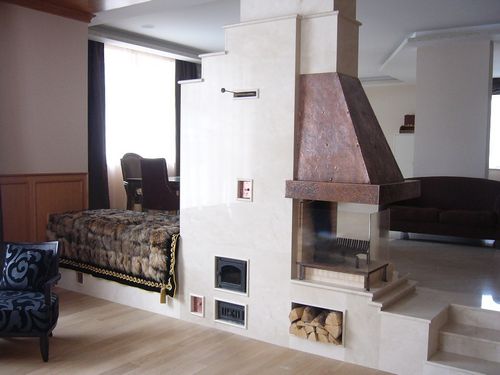

С лежанкой

Объемная форма такой печи подойдет не всем постройкам. Миниатюрный загородный домик будет слишком мал для полноценной отопительной системы. Зато в просторной комнате – будет смотреться гармонично. Печь и камин можно растапливать попеременно — совмещенный вариант это позволяет. С одной стороны, это уютное пространство, когда потрескивает камин, а с другой – полноценная печка.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Чаще всего печи с лежанкой – это дачные варианты установок. Зимой массивные печи отапливают дом полностью: тепло от наколенных стенок греет всю ночь. Отсюда и понимание того, почему она называется печью длительного горения. И если существует вариант установки в своем доме данной конструкции – им стоит воспользоваться.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Шведская печь

Еще одна конструкция совмещенной печи – это шведка. Она отличается компактностью и возможностью такого же попеременного использования. Если коснуться названия, то сразу становится понятно, что оно произошло от страны-производителя – Швеции. Сам же камин разогревается быстро, так как механизм с теплообменником имеет варочную панель. Шведская печь располагается между проходной комнатой и кухней – это позволяет быстро нагревать небольшое пространство. К минусам можно отнести легкое остывание, следовательно, невозможность удерживать тепло.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Пристенная печь

Печь, у которой одна сторона находится в стене, называется пристенной. Это вариант экономии пространства. Ее можно построить в маленьком коттедже для прогрева сразу двух комнат. Встроенные конструкции позволяют использовать ее по-разному – как печку, и как камин для эстетического отдыха. Она будет обогревать прилежащие комнаты за стенкой. Недостаток данного механизма – отсутствие варочной встройки.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

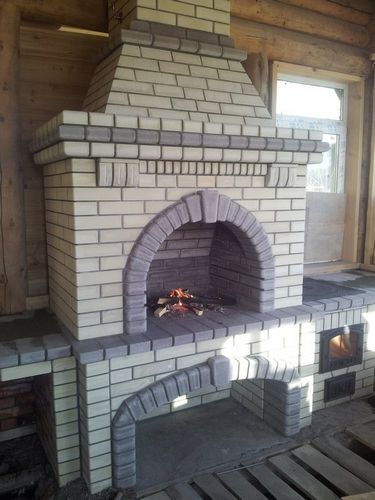

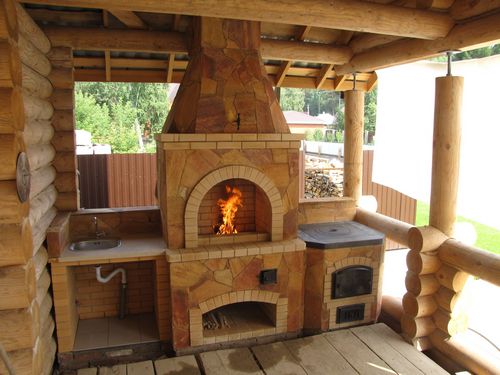

Печь-барбекю

Обыкновенные уличные мангалы уходят в прошлое. Печку можно использовать для приготовления барбекю, и в таком случае она будет поделена либо на несколько отдельных плоскостей, и располагаться непосредственно на улице, либо будет встроена в стену дома, представляя собой единое целое с прилежащей беседкой.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Печь-барбекю относится к механизму, который будет использоваться попеременно как кухонный гарнитур, так и уличный камин. Устанавливают конструкцию либо на уличных беседках дачи, либо на кухне, которая выполнена в стиле хай-тек.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Мини-печи

Минимализм сейчас – это приземленность и прилегание к плоскостям. Выдержанный минималистический стиль – это отсутствие выступов.

Для каминов в стиле минимализма есть ряд плюсов: сдержанный декор с современным механизмом отопления, экономия пространства, электричества или биотоплива, а также – легкая переносимость из одной комнаты в другую комнату. К минусам же относится невозможность соединить открытый камин со стилем интерьера, что подразумевает использование огорождений.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Материалы

Для того чтобы соорудить печь-камин своими руками, потребуются следующие материалы:

  1. специальный кирпич для печи;
  2. топочная дверца чугунного сплава;
  3. каминная дверь с прочным стеклом;
  4. поддувальные дверцы;
  5. несколько прочистителей для дымохода;
  6. пара колосников для топки;
  7. плита варочная из чугуна с конфорками;
  8. уголок из стали с полочкой;
  9. стальная пластина в 3 мм;
  10. теплоизоляционная прослойка;
  11. жаростойкая нить из металла для установки дверцы;
  12. трубы и части для закрепления дымохода;
  13. изоляционные листы для опалубки и доски;
  14. бетонный замес для фундамента;
  15. песок и щебенка для строительных работ;
  16. любое огнеупорное покрытие для фундамента.
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Важно: покупая кирпич, нужно присмотреться к внешней стороне материала – не должно быть ни глянцевого блеска (это нарушение технологии производства), ни хрупкости и крошения (свидетельствует о недопеченном материале).

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Делаем своими руками: пошаговая инструкция

Чтобы возвести универсальную печь-камин, нужно заняться просчетом и сложить «плюс на минус» в чертежах, выбрать месторасположение, понять, какие потребуются материалы и инструменты непосредственно в стройке, заняться установкой фундамента, и, наконец, построить сам камин-печь. Вот и все руководство для начинающих. Теперь по порядку.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Выбор месторасположения

Принцип месторасположения камина прост: применяются те же правила, что и при вставке обычных отопительных систем. Если камин будет прилегать к деревянной стене, то между ними должно быть свободное пространство не менее 40 сантиметров. Лучше, если заранее будет произведен монтаж экранчика из огнеупорного листа, плиты, а также гипсокартона.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Чертежи

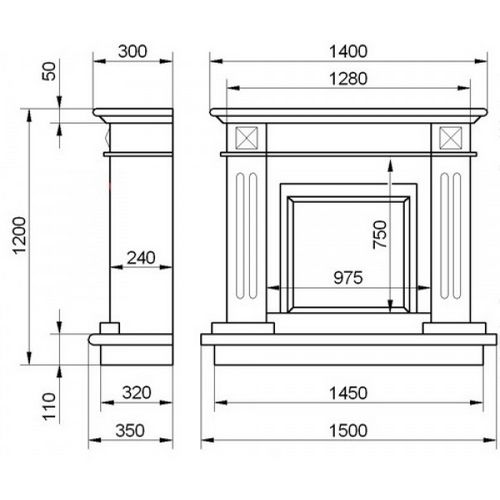

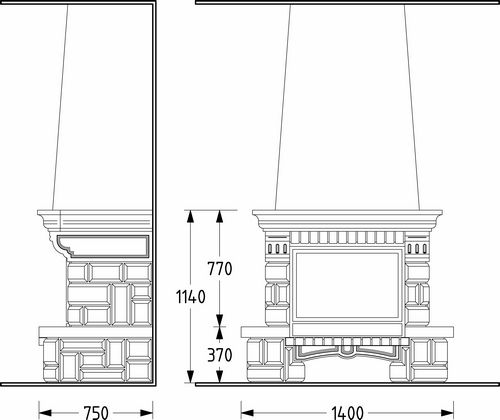

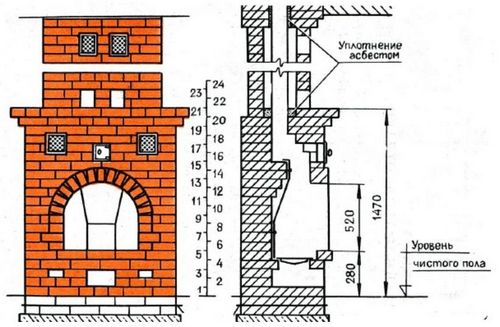

Как только место выбрано, необходимо сделать чертеж формы и будущего дизайна. Поняв будущий вид камина, можно приступить к основе: рассчитать элементы отопления и их взаимодействие. Полноценный чертеж возможно сделать только мастерам, поэтому рекомендуется брать за основу готовые разработки шведской печи, и вносить свои идеи задумки непосредственно туда. Делая выбор, какой из отопительных приборов установить, руководствуйтесь в своих потребностях.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

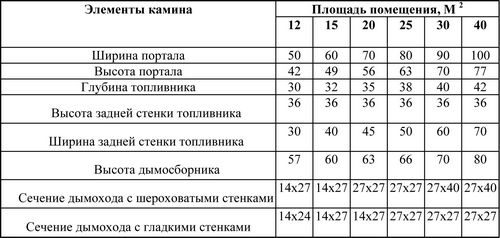

Расчет части камина соотносят с размерами комнаты. Чтобы высчитать отопительную возможность печи, рекомендуется использовать стандартную таблицу. Лучшим соотношением ширины и высоты определяют как 3:2, а вот глубина топливной части принимается обычно в пропорции 1:2 или 2/3 его высоты.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Качество работы печи также зависит от тяги, поэтому не нужно забывать о расчетах сечения дымохода. Его размер должен быть 1:10 площади окна топки. Показатели нужно округлить и использовать в строительстве цельные кирпичи. Не стоит забывать, что скругленный дымоход имеет диаметр не менее 150 миллиметров.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Данные фото служат схемой для индивидуальных корректировок. Визуальное наполнение также покажет направление потоков газа и части с наибольшей отдачей тепла.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Материалы и инструменты

Из вышеописанных материалов выбирайте следующие позиции:

  • гидроизоляционные покрытия;
  • сухой песок;
  • щебень;
  • сетка для армирования;
  • деревянные обрезки для опалубки;
  • стальная нить и гвозди;
  • цементный замес.
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Установка фундамента

Печь-камин соединяет две части одного механизма, поэтому необходимо сделать фундамент устойчивым и обеспечить надежность теплового генератора.

Правила заливки те же, что используются при сборке стационарного обогревателя. Для начала – необходимо выделить контур основы, и на 100 миллиметров сделать отступ от самого камина. Если установка происходит в комнате с паркетом – основание для печи вырезают.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Алгоритм работы:

  • сделать углубление от 0,5 м до 0,7 метра;
  • дно котла заполнить на 10 см песком, уплотнив и пролив его водой;
  • песок прикрыть щебнем и тщательно его утрамбовать;
  • от щебенки, на высоте 5-7 см установить сетку из арматуры;
  • по основе вмонтировать опалубку (верхний срез досок выставить по одному уровню, что обеспечит выравнивание фундамента);
  • смешать песок, щебень и цементный раствор (3:1:4), после чего залить однородную массу в основание;
  • утрамбовать бетон, потом его выровнять правилом, проходя по частям опалубки.
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

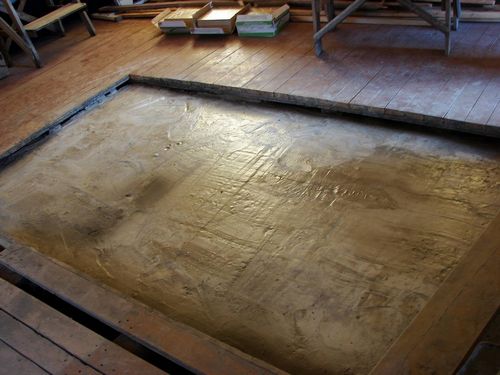

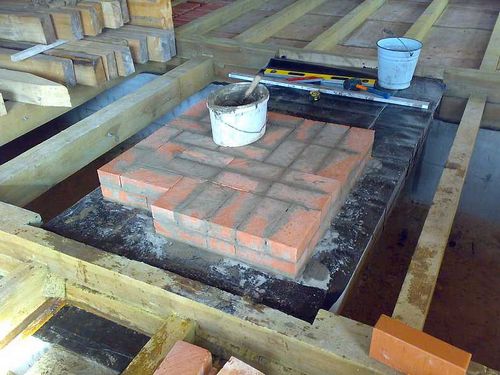

После заливки фундамента следует выждать неделю для полного схватывания. Не забудьте отделить бетон от укладки гидроизоляцией, например, рубероидом.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Укладка камина

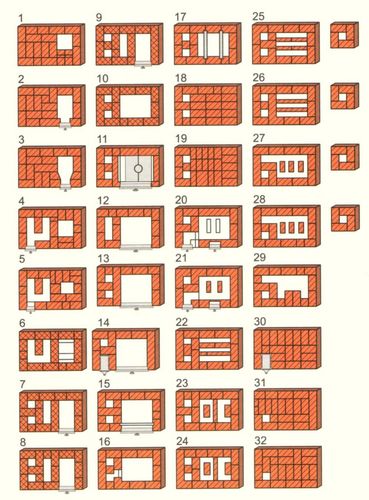

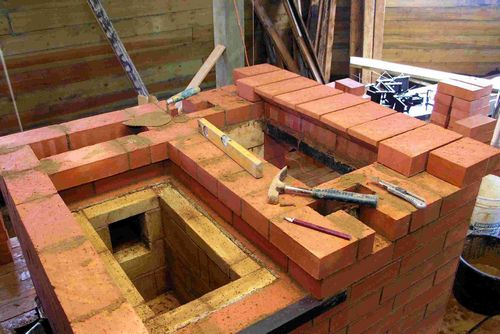

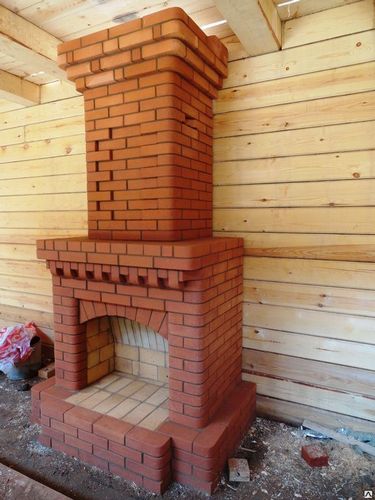

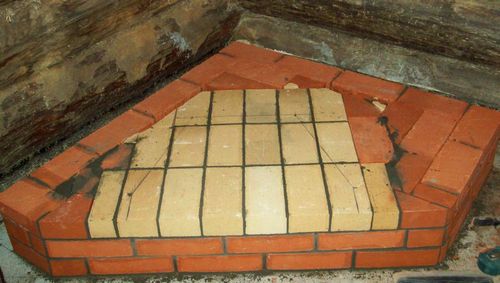

После того, как фундамент просох, можно приступать к порядовке конструкции. Первый ряд укладывается всплошную. Второй ряд располагается таким образом, чтобы наметить газовый проход, камеру поддува и место для топки. Далее, следуя чертежам, нужно смоделировать кладкой камеру для топки, формируя при этом днище, что и представляет собой третий ряд.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Чтобы сделать перекрытия, можно применить металлические уголки – они выступают и опорой и перекрывают проем дверцы. С этим условием нужно выложить четвертый и пятый ряд. После этого идут несколько слоев с установкой дверки. А уже в девятом ряду отверстие накрывают кирпичом, проложив еще несколько рядов.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

На одиннадцатом слое необходимо вставить варочную плиту, поэтому сначала надо выложить кирпич всухую, измерить площадь под плиту и только после этого выполнить укладку вместе с конструкцией. Несколько рядов после – нужно укладывать по схеме, закрепляя отверстия в раме проволокой.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

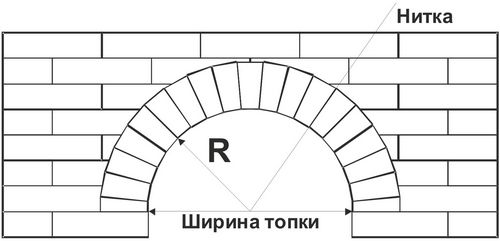

На шестнадцатом ряду можно заложить начало свода под плитой, не забывая стальные полосы для поддержки. В последующих кладках моделировать арку. На девятнадцатом слое зазор между кирпичами нужно увеличить – для задвижек и после чего установить прочистные дверцы. В следующей кладке установить полосу из стали на меньшие задвижки, а в двадцать первом ряду полоску уложить уже поверх клади – на ней будет основание дымохода.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

С двадцать второго уровня кладки начинается дымоход – каналы нужно делать уже, и постепенно перекрыть. Кладь ведут по схеме до двадцать шестого ряда, где устанавливают общую задвижку из того же стального уголка.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Далее идет перекрытие печи – это следующие два ряда, после этого прокладка дымовой трубы. Она строится по схеме с перевязкой и сдвигом кирпичей наполовину до определенной высоты.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

После окончания – необходимо просушить печь и понемногу растапливать камин.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Облицовка

Перед введением печи в полную эксплуатацию, есть возможность ее облицевать понравившимся материалом. Здесь ваша фантазия безгранична: декоративные камешки, плитка, всевозможные смеси. Важно понимать, что облицовка должна соответствовать общему декору помещения и выигрышно смотреться при вечерних каминных посиделках.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Декор

Украшением нужно заниматься в последнюю очередь – это своеобразные заключительные штрихи. Есть множество элементов декора из металлических узоров классического оформления (для шведской печи) или современные подсветки под варочную плиту, что выигрышно будут смотреться в более современном стиле оформления.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Не забудьте также, что выбор дверок также обширен – от тяжеловесных открытых конструкций, до простых стеклянных форм.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать
Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Переделка из старой печи

Если у вас уже имеется встроенная в стену печь, вы можете переделать ее под камин. Перестроить ее намного проще – ведь у вас существует уже определенный каркас. Но необходимо запомнить: размер топки следует увеличить, дымоход расширить, и использовать стеклянную дверцу для топки в целях безопасности. В остальном следует корректировать конструкцию по тем же правилам.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Необычно и то, что из так называемой «русской печи» легко можно сделать камин, скорректировав чертежи и установить безопасную дверцу.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Интересные решения в дизайне интерьера

Камины-печи можно приспособить даже к самому убранистическому дизайну, к самым жестким условиям декора.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

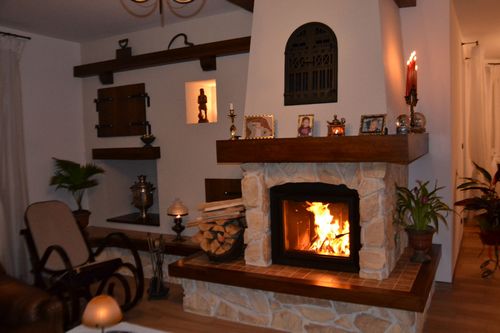

Камин на дровах – легко впишется в современный интерьер.

Печь-камин своими руками (70 фото): пошаговая инструкция и видео порядовки шведки, чертежи и как переделать

Модерн же будет диктовать свои условия: придется облицевать кирпич и придать ему серый оттенок. Но для любителей экспериментов существует вариант куда интереснее: встроенный стеклянный камин как перегородка между комнатами.

Возможно украсить камин самостоятельно, например, гипсокартоном или облицовочным кирпичом. Останется добавить элементы из собранных пирамидкой дров, большие свечи или фотографии – и возможность уюта во многом возрастет.
