В некоторых случаях, при отсутствии освещения, лампа моргает. Это явление неприятно для глаз и уменьшает срок службы лампы. Далее мы рассмотрим причины и способы решения этой проблемы. Если вы используете выключатели со светодиодной или неоновой подсветкой, при установке экономичных ламп (также называемых энергосберегающими или компактными люминесцентными), они могут начать моргать при выключенном свете.

Содержание:

Причина №1 моргания светодиодных и энергосберегающих ламп

Та же ситуация наблюдается с некоторыми (дешевыми китайскими) светодиодными лампами. Происходит их кратковременное включение — на доли секунд — и мгновенное выключение. Повторяется это довольно часто — каждые в пару-тройку секунд.

Причина проста. Моргает светодиодная LED или люминесцентная лампочка при выключенном свете из-за наличия цепи питания светодиода подсветки и особенностей устройства этих ламп. В отличие от ламп накаливания, энергосберегающие и светодиодные лампы работают от постоянного тока 12 В. Но подключаются они в сеть 220 В, а преобразование происходит в цоколе лампы, где установлен диодный мост и конденсатор — схема, преобразующая 220 В переменного тока в 12 В постоянного.

Почему моргает энергосберегающая лампочка при выключенном выключателе

Цепь питания подсветки выключателя создает условия для заряда конденсатора лампы

Когда вы переводите выключатель в состояние «выключено», все равно есть цепь питания светодиода/неоновой лампы, из-за чего они и светятся. По этой цепи текут микротоки — для подсветки больше не нужно. Они малы, но их достаточно для того чтобы конденсатор в лампе накопил заряд, достаточный для старта лампы (который установлен в цоколе лампы). В результате лампа загорается. Но, так как заряд все-таки слишком мал и нормальной подпитки его нет, лампа быстро тухнет. Вот и получается моргание.

Иногда — при некоторых выключателях — лампы не мигают, а горят в пол накала. Это происходит потому, что сопротивление, которое стоит в цепи питания подсветки, мало. В результате тока хватает на поддержание небольшого заряда конденсатора. Потому и получается, что лампы горят при выключенном свете. Чаще этим страдают ЛЕД лампы (светодиодные). Методы борьбы с этим явлением такие же, как и с морганием.

Положение когда моргает лампочка при выключенном свете не только неприятно для глаз. Есть еще одно следствие: каждая лампа рассчитана на какое-то количество включений-выключений. При моргании за доли секунды происходит этот цикл. В минуту их может быть 10 и больше. Понятное дело, что очень скоро лампа выйдет из строя. Так что бороться с тем, что при выключенном свете моргает лампочка, необходимо сразу после обнаружения.

Устраняем проблему №1

После того, как вы поняли, почему почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:

  • Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
  • Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
  • Завернуть токи в цепь с меньшим сопротивлением.
  • Заменить выключатель на модель без подсветки или поставить другие лампы.
    Почему моргает энергосберегающая лампочка при выключенном выключателе

    Почему моргает светодиодная лампочка при выключенном свете

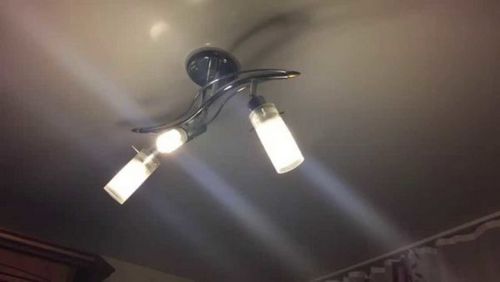

Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков поставить лампу накаливания. Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.

Убираем подсветку

В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.

Почему моргает энергосберегающая лампочка при выключенном выключателе

Разбираем выключатель чтобы добраться до крышки

Крышку можно поддеть ногтем или отверткой. Сняв ее , на обратной стороне обнаруживаем плату.

Почему моргает энергосберегающая лампочка при выключенном выключателе

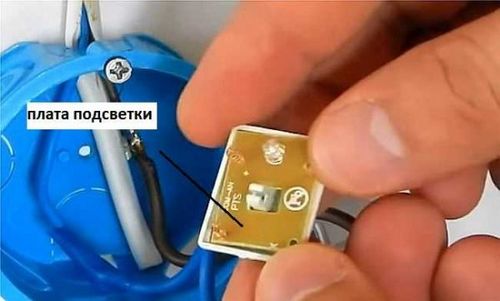

На обратной стороне крышки установлена маленькая плата подсветки

Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.

Оставляем подсветку, меняя параметры цепи питания

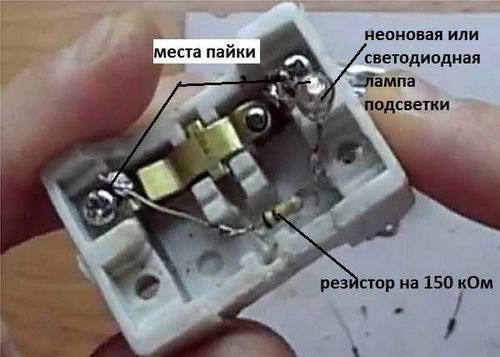

Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).

Почему моргает энергосберегающая лампочка при выключенном выключателе

Подсветка на выключателе может быть собрана так

В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:

  • не менее 220 кОм, если подсветка с неоновой лампой;
  • не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).

Кроме того в цепь за сопротивлением встраивается диод IN4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на фото.

Почему моргает энергосберегающая лампочка при выключенном выключателе

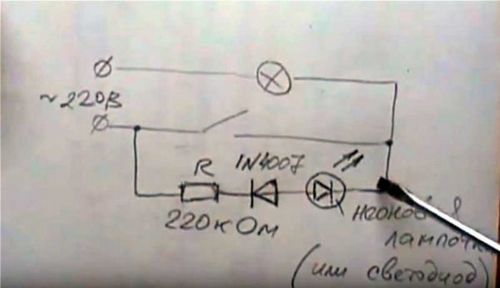

Схема усовершенствованной подсветки

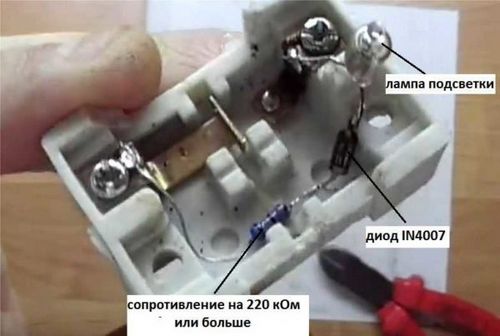

Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.

Почему моргает энергосберегающая лампочка при выключенном выключателе

Убираем моргание ламп при выключенном свете

В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…

Создаем параллельно лампе цепь с меньшим сопротивлением

Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой, можно — термоусадочной трубкой.

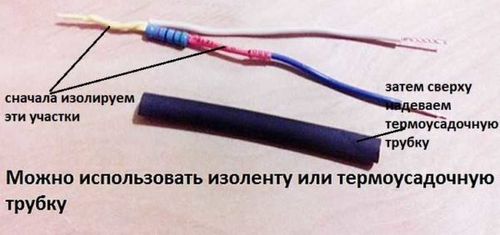

Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.

Почему моргает энергосберегающая лампочка при выключенном выключателе

Тщательно изолируем все участки без изоляции

Есть два способа установить это резистор: в распределительной коробке или непосредственно на светильнике. Важно только чтобы он подключался параллельно лампе.

Почему моргает энергосберегающая лампочка при выключенном выключателе

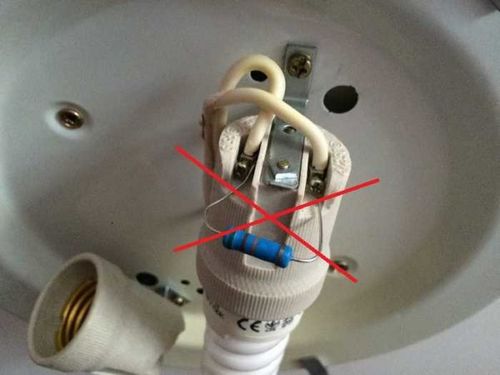

Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: легко коротнуть

На те же места подключаете подготовленный ранее заизолированный резистор. Это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны. И еще раз напоминаем, все эти работы надо проводить с отключенным на щитке питанием.

Причина №2 и ее устранение

Если выключатель у вас стоит без подсветки, а светодиодная или эконом-лампа мигает при выключенном свете, значит есть ошибка в подключении. Скорее всего, на выключателе разрывается не фаза, как должно быть, а ноль. Кроме того, что это очень опасно, приводит вот к такому явлению — миганию некоторых ламп.

Почему моргает энергосберегающая лампочка при выключенном выключателе

При правильном подключении выключателя клавишей разрывается фаза

Устраняется это исправлением ошибки — надо проверить, на каком из проводов находится фаза и правильно подключить выключатель. Если на этой линии все выключатели подключены неправильно, можно перекинуть провода на щитке. Если только часть — придется делать это на каждом неправильно подключенном выключателе.

Причина №3: почему моргает лампочка если все подключено правильно

Иногда и выключатель без подсветки, и на него заходит фаза, а все равно моргает лампочка при выключенном свете. Тогда причина в плохом состоянии проводки. Может быть дело в контакте, а может — в проблемах с изоляцией. Если контакты можно подтянуть, заварить, перезаделать, то проблемы и изоляцией решаются только полной заменой проводки.

Один момент: проблемы с изоляцией — это значит большой ток утечки. Если стоит у вас на линии УЗО, он будет часто отключать линию. Если УЗО нет и проводка старая, вы это никак не определите. Вернее, определить можно, с использованием омметра и привлечения специалистов. При значительных повреждениях можно убедиться в наличии этой проблемы при помощи мультиметра и прозвонки проводов «на землю». Ну, и моргает лампочка — это частное проявление того, что изоляция повреждена и есть значительные токи утечки.
