Подрозетник для бетона: разметка, подготовка отверстия и установка своими руками

Профессиональный монтаж электросети в бетоне является ключом к пожарной безопасности здания. Для того, чтобы установить розетки правильно и надежно, вначале устанавливаются подрозетники в стену. Независимо от материала здания, они являются необходимым компонентом для установки электросети. Качественная установка подрозетников для бетона поможет избежать выхода розеток и выключателей из стены и уменьшит риск возникновения короткого замыкания.

Оглавление:

1. Разновидности
2. Подготовительные работы
3. Инструкция по монтажу
4. Что говорят специалисты?

Классификация

Согласно требованиям пожарной безопасности, этот тип продукции выпускается из материалов, обладающих высокой устойчивостью к возгоранию. Чаще всего при строительстве применяются варианты из полипропилена, реже — из полиамида или ПВХ. В бетон устанавливают наиболее простые, представляющие собой корпус с выемками для кабеля по бокам. При монтаже используются подрозетники следующих размеров (в см):

• Внутренний диаметр 6 либо 6,8.
• Глубина от 2,5 до 8, наиболее востребованы 4 и 4,5.
• Межосевое расстояние 7,1.

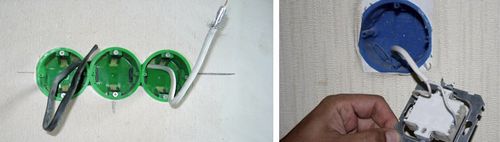

Самые удобные для установки, а поэтому и очень распространенные — подрозетники для бетона, диаметром 6,8 см и глубиной 4,5. Выбор размеров определяется особенностями конструктивного решения электропроводки, толщиной перегородки и материалом, из которого она изготовлена. Чаша подрозетника бывает круглой, овальной, прямоугольной или квадратной формы, в комплект могут входить пластиковые заглушки и фиксаторы с отверстиями. В зависимости от планируемого количества розеток, происходит разделение на: одинарные, двойные и рядные модели, устанавливаемые горизонтально или вертикально.

Предварительная разметка

Местонахождение розеток и выключателей следует тщательно распланировать до начала монтажа проводки. При этом подсчитывается количество электроприборов в помещении, их востребованность и энергопотребление. Для сложной техники предусматривается установка сетевых фильтров, что также учитывается на начальном этапе работ. Розетки в жилых помещениях по «евростандарту» рекомендуется размещать на 30 см выше уровня чистового пола, выключатели — на 90.

Однако при установке подрозетников в бетонную стену стоит учитывать особенности интерьера, рост обитателей квартиры и прочие факторы. Например, высота расположения выключателей подбирается индивидуально, с помощью замера рукой. При этом к стене подходит человек, которому предстоит использовать устройство, занимает удобную позу и прикладывает ладонь к предполагаемому месту установки. Именно эта область на бетоне и будет предпочтительна для подрозетника. В том случае, когда не закончен монтаж стяжки, дополнительно прибавляется 5 см.

Начало работ

Классический способ получения отверстия в стене подразумевает использование коронки для подрозетников по бетону, диаметром 7 см. В центре она имеет победитовое сверло, а по периметру оснащена такими же зубьями. Инструмент закрепляется на перфораторе или ударной дрели и с помощью вращения утапливается в бетоне. Для облегчения работы, в середине окружности, размеченной перед монтажом подрозетника, предварительно прокладывается штраба обычным победитовым сверлом. До необходимых размеров полученное отверстие доводится битой перфоратора или ручным зубилом.

Существует и другой метод монтажа, не требующий покупки специальной коронки. Подрозетник обрисовывается простым карандашом на поверхности бетона. Ударной дрелью или перфоратором просверливается сначала центр будущей выемки, а затем — ее периметр. Чем чаще располагаются отверстия, тем проще последующая установка подрозетника. Частично отделенные друг от друга куски бетона выбиваются ударной битой или зубилом и молотком. Края углубления для подрозетника выравниваются и доводятся до нужного диаметра.

Если в наличии имеется УШМ, то процесс монтажа значительно ускоряется. Предварительно карандашом крестообразно отмечается центр и обводится периметр будущей выемки. Болгаркой прорезаются все нанесенные линии, после чего крошка бетона удаляется из отверстия для подрозетника битой либо зубилом. Этот метод самый шумный и пыльный, и подразумевает соблюдение правил безопасности при работе с УШМ.

1. Подготовка отверстия в бетоне.

Полученное углубление доводится до полного соответствия нужным размерам. Для этого подрозетник вставляется во впадину и проверяется совпадение диаметра и глубины. Обычно с первым параметром проблем не возникает, а второй требуется увеличить. При заглублении следует оставлять запас около 5 мм для фиксирующего раствора и учитывать изгиб подведенного провода.

Кромку отверстия в бетоне для подрозетника лучше обрезать с помощью ножа, тогда стакан можно утопить вместе с юбкой, не оставляя выступающих над поверхностью элементов. Несоблюдение этого правила чревато появлением зазора между стеной и рамкой розетки или выключателя после окончания монтажа. Для заведения провода в конструкцию подготавливается штраба со стороны выемки в пластиковом корпусе. Она выполняется перфоратором, зубилом или стамеской. Провод свободно укладывается по желобу в бетоне и вставляется в отверстие с обратной стороны подрозетника.

2. Установка.

Гнездо зачищается от мусора и пыли, для чего удобно использовать пылесос. Сухой гипс или алебастр в подходящей емкости разводится с водой при постоянном помешивании. Готовый состав разбавляется до консистенции сметаны, комки сухого вещества тщательно разбиваются. Этот этап работ производится быстро, так как смесь моментально твердеет и становится непригодной для применения буквально через 5 минут.

Отверстие для подрозетника перед монтажом обильно смачивается водой, которая исполняет роль грунтовки и удаляет пыль. Шпателем наносится подготовленный гипсовый раствор и производится монтаж корпуса, надетого на провод. Фиксирующий состав следует использовать в количестве, достаточном для заполнения зазора между бетоном и задней стенкой подрозетника. Стакан выравнивается по горизонтали и углубляется до уровня стены или ниже на 1 мм. По бокам аккуратно закладывается гипс, слегка уплотняясь подходящим инструментом, и им же обмазывается пространство по периметру. Установленный подрозетник нельзя смещать до полного высыхания раствора, и только потом его можно почистить от засохших капель и потеков.

Выбор модели

Единственное, что остается на поверхности бетона после монтажа розетки или выключателя, это декоративная рамка и клавиши или отверстия для штепселя. Поэтому дизайн и цвет подрозетника не имеют никакого значения. Импортное и отечественное производство ограничено одинаковыми стандартами, так что известность торговой марки и страна происхождения откладывают отпечаток только на цену, но не на качество продукции.

Стоит обратить внимание на корпус, он не должен быть слишком тонким и мягким. Размеры, диаметр и форма выбираются в зависимости от вида изделия, для которого предназначен подрозетник.
