Расчет деревянного перекрытия: нагрузка, сечение и шаг между балками

Перед строительством деревянного перекрытия, чтобы обеспечить его прочность и надежность, необходимы некоторые расчеты. Главная цель вычислений – найти оптимальное соотношение между размером сечения балок и расстоянием между ними в конструкции. Длина определяется в зависимости от параметров здания и равна ширине пролета, который нужно перекрыть.

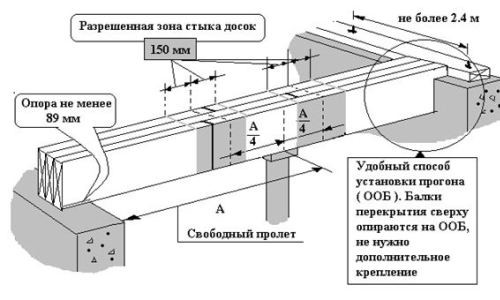

Схема монтажа деревянных балок перекрытия.

Содержание:

• Определение основных параметров
  • Длина деревянных балок
  • Расчет нагрузки на перекрытие
  • Расстояние между балками и их сечение

Определение основных параметров

В свою очередь, для вычисления сечения учитываются длина пролета, расстояние между балками и величина нагрузки, оказываемой на них.

Перед выполнением расчетов проводится измерение исходных параметров конструкции. Также следует заранее продумать особенности конструкции: глубину погружения элементов в стены и способ их крепления.

Длина деревянных балок

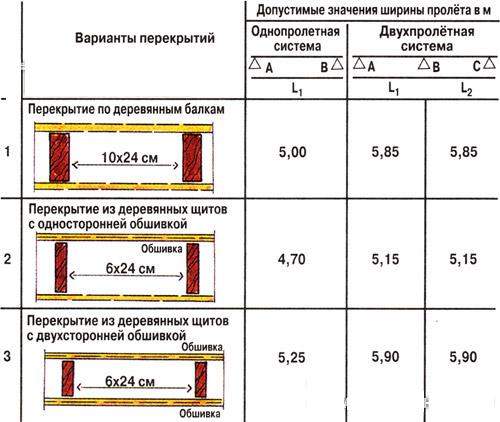

Таблица расчета деревянного перекрытия.

За длину балок деревянного перекрытия принимается ширина пролета, который будет перекрываться с учетом запаса на углубление в стены для закрепления. Глубина погружения в стены определяется с учетом материалов, использованных для строительства дома, и типа пиломатериалов, используемых для изготовления балок. Для кирпичных или блочных стен глубина заделывания элементов будет оставлять 10 см при условии использования доски и 15 см при использовании бруса. Для изготовления перекрытия в деревянном доме балки устанавливаются в зарубки в стенах на глубину не менее 7 см.

Если для закрепления балок будут использованы специальные вспомогательные крепежные элементы (кронштейны, хомуты, уголки), то можно принимать за длину балок размер перекрываемого пролета. В этом случае достаточно измерить расстояние между противоположными стенами, на которые будут устанавливаться балки.

В некоторых конструкциях для формирования ската крыши балки выходят из стен наружу. При этом ноги стропильной системы крыши крепятся непосредственно к балкам перекрытия. Выпуск наружу должен составлять 30-50 см.

Оптимальная величина пролета, пригодного для перекрытия деревянными балками, составляет от 2,5 до 4 м. Максимальная допустимая длина пролета, перекрываемого необрезной доской или брусом, 6 м. Для перекрытия пролетов от 6 до 12 м требуется использовать только современный прочный материал – клееный брус. Из него могут быть выполнены двутавровые или прямоугольные балки. Использовать доску или обычный брус можно только при условии установки промежуточных опор, на которые будут опираться балки. В качестве промежуточных опор могут быть установлены колонны или внутренние стены.

Расчет нагрузки на перекрытие

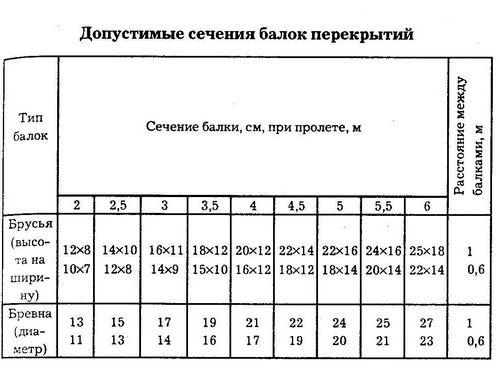

Таблица допустимых значений балок перекрытий.

На деревянное перекрытие оказываются нагрузка его собственного веса, эксплуатационная нагрузка, которая включает в себя вес мебели, пола, предметов обихода и людей, ходящих по перекрытию. Эксплуатационная нагрузка напрямую зависит от типа перекрытия, которым определяются особенности оказываемой на него нагрузки.

Как правило, расчет нагрузки на перекрытия производится на этапе проектирования специалистами, но выполнить его можно и самостоятельно. Прежде всего, учитывается вес материалов, из которых изготовлено перекрытие. Например, чердачное перекрытие, утепленное легким материалом (например, минеральной ватой), с легкой подшивкой выдерживает нагрузку от собственного веса в пределах 50кг/м². Эксплуатационная нагрузка определяется в соответствии с нормативными документами. Для чердачного перекрытия из деревянных основных материалов и с легкими утеплителем и подшивкой эксплуатационная нагрузка в соответствии со СНиП 2.01.07-85 вычисляется таким путем: 70*1,3=90 кг/м². 70 кг/м² в этом расчете – это нагрузка в соответствии с нормативами, а 1,3 – коэффициент запаса.

Общая нагрузка вычисляется путем сложения: 50+90=140 кг/м². Для надежности цифру рекомендуется округлить немного в большую сторону. В данном случае можно принимать общую нагрузку за 150 кг/м².

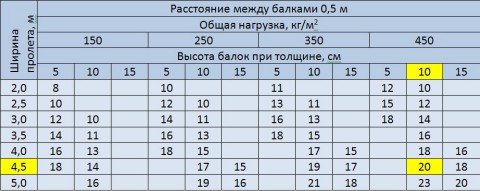

Изображение 1. Таблица определения минимального допустимого сечения при шаге в 0,5 м.

Если чердачное помещение планируется интенсивно эксплуатировать, то требуется увеличить в расчете нормативное значение нагрузки до 150. В этом случае расчет будет выглядеть следующим образом: 50+150*1,3=245 кг/м². После округления в большую сторону – 250 кг/м². Также следует проводить расчет таким образом, в случае если используются более тяжелые материалы: утеплители, подшивка для заполнения межбалочного пространства.

Если на чердаке будет обустраиваться мансарда, то необходимо принимать во внимание вес пола и мебели. В этом случае общая нагрузка может составить до 400 кг/м².

Расстояние между балками и их сечение

После измерения длины (L) пролета и деревянных балок, соответственно, можно переходить к основной части вычислений и рассчитать шаг укладки балок и их сечение (или диаметр для круглых элементов). Эти две величины взаимосвязаны, поэтому вычисления для их определения производятся одними и теми же математическими действиями.

Оптимальной формой сечения считается прямоугольная.

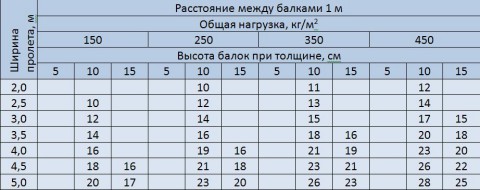

Изображение 2. Таблица определения минимального допустимого сечения при шаге в 1 м.

При этом стороны прямоугольника должны относиться друг к другу в соотношении 1:4:1. Высота должна быть больше ширины. Выбор высоты элементов часто зависит от толщины используемого утеплителя. Высота и ширина прямоугольных элементов могут быть в пределах 10-30 см и 4-20 см, соответственно. Если перекрытие будет укладываться из бревен, то величина их диаметра должна вписываться в интервал 11-30 см.

Шаг между элементами может составлять 30 см минимум и 1,2 м максимум. Для удобства его монтажа стараются при расчете подогнать ширину листов подшивки или плит утеплителя. Если взводится каркасное здание, то рекомендуется принимать шаг, равный расстоянию между стойками каркаса.

Для определения минимального допустимого сечения при шаге в 0,5 м и 1 м можно воспользоваться таблицами (изображения 1, 2).

Таким образом, расчет и исполнение перекрытия по деревянным балкам – это ответственная задача, от эффективного решения которой напрямую зависит надежность всего дома. Эти вычисления проводятся в соответствии с существующими утвержденными нормами. При возникновении спорных случаев или некоторых сомнений в точности всегда необходимо округлять полученные значения в большую сторону.

Это позволит избежать катастрофических последствий для дома. Если владельцы дома сомневаются в своих способностях рассчитать все требуемые значения, то им нужно обратиться за помощью к профессионалам.
