Одной из самых важных и трудоемких операций во время выращивания сельскохозяйственных культур является своевременная и строго дозированная подкормка минеральными удобрениями. Для таких целей производится широкая линейка специальной сельскохозяйственной техники, каждая имеет свое назначение и используется на определенных операциях.

Содержание:

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Разбрасыватель минеральных удобрений навесной

Но самыми универсальными, простыми и дешевыми считаются навесные разбрасыватели. Их производят многие отечественные и зарубежные компании, механизмы отличаются по производительности и точности нормирования высева. Все типы разбрасывателей в зависимости от конструкционных особенностей можно разделить на две большие категории: дисковые и маятниковые. Рассмотрим особенности и краткую инструкцию пользования каждого типа.

Дать описания для всех марок разбрасывателей невозможно, в этой статье мы постараемся поговорить об общих принципах работы, технических характеристиках и правилах регулировки нормы высева агрегатов. На что в первую очередь следует обращать внимание во время приобретения техники?

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Центробежные (дисковые) разбрасыватели

1. С какими тракторами агрегатируются. Большинство разбрасывателей для небольших фермерских или личных хозяйств может работать с тракторами класса 14 кН. Ограничение по мощности связано с различным весом агрегата и максимальной вместимостью бункера для минеральных удобрений. Разумеется, что на больших площадях применяется высокопроизводительная техника, которая агрегатируются с мощными тракторами.

Важно. Нужно следить, чтобы навеска на тракторе была совместимой с рамой разбрасывателя. Большинство современных тракторов отвечают этим требованиям, но старая советская техника изготавливалась по иным государственным стандартам. В таких случаях придется приобретать дополнительные элементы навески.

2. Частота вращения вала отбора мощности. Европейский стандарт 540 об/ин. На эту частоту рассчитаны все регулировки производителя, если трактор имеет иные обороты вала отбора мощности, то во время использования разбрасывателя придется самостоятельно опытным путем определять норму высева. Это сложно, долго и затратно. Почти все трактора имеют несколько скоростей вращения вала, конкретные данные указаны в техническом паспорте.

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

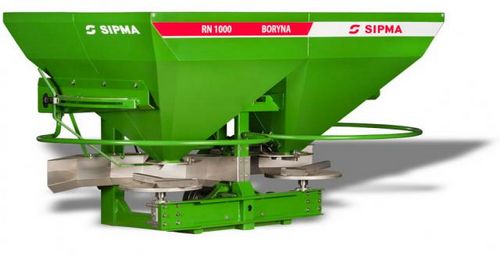

Рассеиватель минеральных удобрений SIPMA RN 500 BORYNA

Двухдисковые разбрасыватели RN 500 / RN 1000 BORYNA. Паспорт изделия. Файл для скачивания

RN 500 / RN 1000

Дисковый разбрасыватель «Промар». Файл для скачивания

РАЗБРАСЫВАТЕЛЬ УДОБРЕНИЙ ДИСКОВЫЙ promar-NO-14

По каким параметрам регламентируются технические характеристики разбрасывателей

Очень важные эксплуатационные характеристики для пользователей, подбирать конкретную модель следует с учетом размеров поля и количества вносимых удобрений.

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

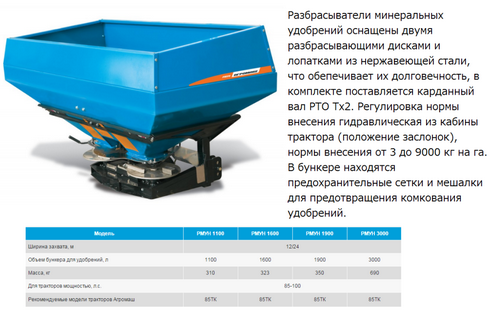

Разбрасыватели удобрений

  1. Ширина захвата. Влияет на производительность. Но есть и ограничения – на небольших по площади участках сложно выдерживать норму высева удобрений с большой шириной захвата. Для фермерских хозяйств рекомендуется захват в пределах 12–24 м.
  2. Объем бункера. Чем больше объем – тем реже придется съезжать с поля для засыпки в бункер удобрений. Каждый съезд с колеи не только значительно понижает производительность труда, но и оставляет на земле или всходах лишний след. Кроме того, трактористу почти невозможно продолжить высев с такой же точностью, как и до окончания в бункере минеральных удобрений. Не стоит приобретать разбрасыватели, у которых объем бункера менее 0,9 м3. Но нужно иметь в виду, что слишком тяжелые бункера не все трактора смогут транспортировать. Для тракторов класса 14 кН общая масса снаряженного навесного разбрасывателя не должна превышать 1500 кг.
  3. Рабочая скорость движения и количество оборотов вала отбора мощности. Эти две характеристики между собой тесно связаны, с учетом их значений устанавливается норма высева удобрений. Для небольших хозяйств трактор должен иметь диапазон рабочих скоростей в пределах 8–18 км/ч. Не путайте их с транспортной скоростью, последняя намного больше.
Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Разбрасыватель — фото

Из каких механизмов состоит и как работает разбрасыватель

Все навесные агрегаты дискового типа имеют схожее устройство, отличия могут быть несущественными и касаться лишь некоторых аспектов повышения безопасности труда и точности регулировки.

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

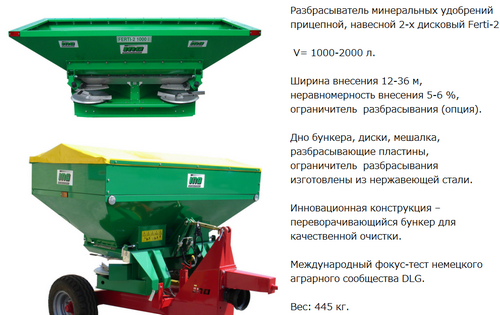

Разбрасыватель минеральных удобрений прицепной, навесной 2-х дисковый Ferti – 2

Разбрасыватель состоит из металлической рамы с бункером, нескольких механизмов регулировки высева удобрений, редуктора привода и дисков. Дисков может быть два или один, работают они по очереди или одновременно. Некоторые, самые современные, модели внутри бункера имеют специальные смешиватели для дополнительной подготовки удобрений к высеву и улучшения очистки бункера от остатков. Такие приспособления позволяют облегчать обслуживание и работу с агрегатом. Бункер сверху закрывается решеткой, предотвращающей попадание крупных твердых кусков слежавшегося удобрения.

Механизм регулировки количества удобрений состоит из двух элементов: регулирующей заслонки (от ширины щели зависит количество удобрений, попадающих на диски) и запорной заслонки (служит для полного закрытия бункера во время транспортировки). Для предупреждения самопроизвольного изменения положения заслонок имеются фиксаторы.

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Разбрасыватель минеральных удобрений навесной Jar-met

Внутри бункера размещена механическая ворошилка, обеспечивающая равномерное поступление минеральных удобрений к заслонкам. Далее гранулы попадают на разбрасывающие диски. На них установлены специальные лопатки, которые захватывают порции удобрений и под воздействием центробежных сил разбрасывают их по грунту. Для равномерного разбрасывания по всей ширине захвата есть дополнительная регулировка лопаток, конкретное положение подбирается с учетом нормы высева, характеристики удобрения и рабочей скорости движения трактора. Привод всех вращающихся частей осуществляется валом отбора мощности.

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Разбрасыватель удобрений навесной ZA-X Perfect

Алгоритм регулировки

Настройка механизма производится с учетом периода работ (нормальном или позднем внесении) и способу разбрасывания (справа или слева от края поля). Перемещение распределяющих лопастей по дискам изменяет ширину захвата и метод разбрасывания.

Стандартная высота дисков над уровнем поля при отсутствии растений 80 см, если выполняется плановая подкормка больших растений, то высота размещения дисков должна увеличиваться на половину длины вертикального стебля. Для облегчения настроек большинство разбрасывателей имеет заводские таблицы, прикрепленные около дисков. С их помощью можно намного быстрее выполнить все предварительные установочные работы.

Норму высева удобрений лучше определять опытным путем – она имеет очень сложную зависимость не только от вида, но и от фактического состояния гранул и готовые таблицы редко подходят. Такие операции производятся в несколько этапов.

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!
Прицепный разбрасыватель, общий вид
Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

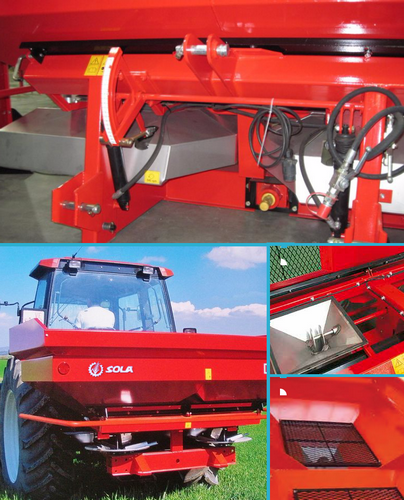

Механизм разбрасывателя
Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!
Разбрасыватель удобрений

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!
RCW 10000
Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!
Лопасти разбрасывателя

Определение дозы внесения

Трактор ставится на ровную площадку, принимаются меры для предупреждения его самопроизвольного движения. Оба дисковых разбрасывателя нужно снять, под разбрасыватель установить любое приспособление для сбора удобрений. Открыть дозирующую заслонку и узнать, сколько удобрений высыпается в течение одной минуты. Имея дозу можно подсчитать фактическое количество вносимых удобрений на один гектар поля.

Далее нужно узнать точную скорость движения трактора по полю. Для этого следует проехать в рабочем состоянии сто метров и замерить время, по табличкам или расчетным путем определить фактическую скорость движения трактора. Большинство производителей для упрощения подсчетов фиксируют на поверхности бункера специальные металлические таблички с показателями скорости.

Далее начинаются более сложные вычисления – определение фактического количества вносимых удобрений с учетом скорости движения трактора, ширины захвата и рекомендованного агрономами количества удобрений под данные культуры. Известные производители за счет установки различных шкал значительно упрощают эти работы. Если этой информации нет, то придется делать вычисления по формуле:

Заданное            Рабочая                  Ширина                   Рекомендованное

количество        скорость                 разбрасывания      количество

выходящего =    трактора, км/ч × удобрения, м    ×    удобрений, кг/га

удобрения          ————————————————————————-

(кг/мин)                                               600

Важно. Во время производства работ нужно помнить, что при увеличении рабочей скорости движения трактора на 10% уменьшается количество внесенных удобрений на 10%.

Как можно понять, регулировку и установку дозы внесения должен выполнять грамотный специалист, желательно под контролем агронома.

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Разбрасыватель минеральных удобрений рум 5

Видео — Разбрасыватель удобрений МВД-1,2 (МВД-1200) на трактор

Техника безопасности

Очень важная тема, на которую, к сожалению, многие не обращают внимания. Кроме общепринятых требований к работе с навесным сельскохозяйственным оборудованием есть несколько специфических:

  • категорически запрещается находиться в пределах разбрасывания удобрений во время работы;
  • все мероприятия по ремонту и техническому обслуживанию нужно выполнять только при заглушенном двигателе;
  • перед началом работ следует пройти вводный инструктаж и внимательно изучить инструкцию по пользованию
Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Помните о технике безопасности при эксплуатации оборудования

Маятниковые навесные разбрасыватели

Встречаются намного реже, впускаются только зарубежными производителями. Используются как для внесения минеральных удобрений, так и для посева различных сельскохозяйственных культур.

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Навесной тракторный разбрасыватель минеральных удобрений с маятниковой (качающейся) трубой

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Маятниковые разбрасыватели, характеристики

Рабочим органом являются не диски, а специальная качающаяся трубка из особо прочного пластика. Движение трубки производится при помощи возвратно/поступательного механизма через вал отбора мощности трактора. По производительности значительно уступают дисковым. Технические характеристики:

  • ширина разбрасывания до 8 м. Большинство фермеров покупает маятниковые разбрасыватели меньшей мощности с шириной разбрасывания до 6 м. Дело в том, что в результате маятниковых колебаний с большой частой значительно увеличиваются инерционные нагрузки, малейшие отклонения в периодических регламентных работах по обслуживанию могут полностью вывести агрегат из строя. Для восстановления работоспособности потребуется замена узлов привода механизма;
  • максимальная производительность до 2 га/ч. Для больших сельскохозяйственных предприятий такая производительность не является приемлемой.
Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Маятниковый разбрасыватель

Разбрасыватель состоит из металлической рамы, пластикового или металлического бункера и маятниковой трубы из прочных полимеров. Установлена специальная система регулировки дозирования, мешалка удобрений внутри бункера и защитная решетка. Перед началом работ нужно провести регулировку и установку согласно вышеописанным правилам.

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Модель STD 600 — STE 800 — STF 1000 — STG 1200

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Технические характеристики

Недостатки маятниковых разбрасывателей

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Разбрасыватель в действии

К сожалению, они есть и довольно существенные.

  1. Неравномерность разбрасывания. Дисковые агрегаты имеют один или два диска, на которых устанавливается от двух до четырех специальных лопаток для разбрасывания удобрений. Такое устройство обеспечивает равномерное распределение удобрений по площади, их разброс выполняется большим количеством элементов. В маятниковых работает только одна труба, для равномерного высыпания нужно в разы увеличивать частоту колебаний. А это создает очень большие проблемы для конструкторов и значительно усложняет кинематическую схему. В большинстве случаев инженеры идут по пути минимальных требований по сложности и не очень увеличивают частоту колебаний. Если к этому фактору прибавить еще неизбежные ошибки человеческого фактора во время регулирования количества внесения удобрений, то конечное качество обработки полей желает лучшего.
  2. Низкая производительность. И этот недостаток связан с принципом работы разбрасывателя. Маятниковая труба имеет строгие ограничения по частоте движений, а этот показатель существенно влияет на рабочую скорость движения трактора, она не превышает 5–­8 км/час. Низкая скорость и неширокая полоса разбрасывания удобрений крайне отрицательно влияет на производительность.
  3. Повышенная шумность. Несмотря на то что конструкторы принимают специальные меры по минимизации шума, во время работы слышны неприятные и резкие стуки.
Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Разбрасыватель. Фото использования техники

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Агрегат с разбрасывателем РУ-4-10

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Характеристики разбрасывателей различного типа

Мы дали краткие сравнительные характеристики двух типов навесных разбрасывателей, каждый потенциальный потребитель должен внимательно изучить их положительные и отрицательные стороны, технические возможности. Прикинуть технические возможности техники с характеристиками и размерами своих полей и только после этого принимать взвешенное решение по выбору конкретной модели.

Разбрасыватель минеральных удобрений навесной - виды, характеристики, советы по выбору и эксплуатации!

Какой лучше купить разбрасыватель?
