Ремонт холодильников Либхер: технология устранения поломок Liebherr

Любое качественное оборудование со временем тоже выходит из строя. Чтобы выполнить диагностику и ремонт холодильников Либхер необходимо понимать общие принципы функционирования, знать места размещения узлов и процедуру их монтажа.

Содержание:

Специфика холодильников производства фирмы Liebherr

Холодильники и морозильные камеры этого немецкого холдинга позиционируют как оборудование премиум-класса. Их выпускают на заводах в Германии, Австрии и Болгарии. Высокая стоимость устройств обусловлена ценой комплектующих и таможенными сборами на готовую продукцию, которых нет у собираемых в России аппаратов. Однако это не отпугивает клиентов, которые готовы платить за качественный продукт.

Всего к продаже в России компания Liebherr представила линейки следующих продуктов:

  • холодильники без морозильных камер;
  • морозильные камеры и лари;
  • холодильники с морозильными камерами, выполненные по привычному в России «европейскому типу»;
  • выполненные по «американскому типу» двухдверные устройства, когда холодильная камера расположена справа, а морозильная – слева;
  • винные шкафы.

Узлы и агрегаты производитель выбирает исходя из принципов надежности, не допуская компромиссов между качеством и стоимостью. Поэтому цена на оригинальные запасные части достаточно высокая.

Ремонт холодильников Либхер: технология устранения поломок Liebherr
Оригинальный вентилятор на модель CBN 3956 стоит 7400 рублей, а совместимый – 2300. У официальных дилеров на складе есть только фирменные комплектующие

Устанавливать при ремонте комплектующие от других производителей, даже если они подходят по параметрам – значит снижать надежность устройства. Но, надо отметить, что так часто приходится делать, так как сертифицированные Liebherr сервисные центры существуют не во всех городах.

Поэтому перед покупкой холодильника производства Liebherr, необходимо проверить наличие в ближайшей доступности сертифицированной организации, занимающейся ремонтом и, следовательно, имеющей на складе достаточный запас комплектующих.

Перед началом эксплуатации необходимо изучить инструкцию по установке и начале работы холодильника, а также особенности его разморозки. Она имеет нюансы, зависящие от используемой системы: капельной или типа «NoFrost». Порядок выполнения операций необходимо соблюдать, так как при наличии фактов, которые указывают на неправильную эксплуатацию, производитель откажет в гарантийном обслуживании.

При обращении в сервис необходимо назвать марку, серийный номер модели и описать возникшую проблему. Если холодильник оснащен электронным блоком управления и индикации, то также нужно назвать код ошибки, которая будет показана на экране.

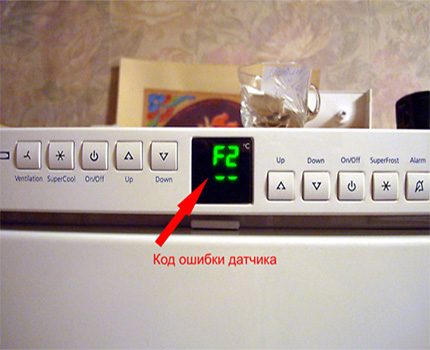

Ремонт холодильников Либхер: технология устранения поломок Liebherr
Код ошибки указывает на неисправность холодильника. Однако самодиагностика не всегда правильно определяет тип проблемы: причина поломки может быть другой

Обзор основных неисправностей

По проявлению сбоя в работе холодильника можно определить круг возможных неисправностей и оценить реальность самостоятельного ремонта. Большинство возникающих проблем типичны для оборудования любой марки, различие заключается в частоте конкретных поломок. Наиболее вероятные проблемы в функционировании техники Liebherr рассмотрены ниже.

Холодильник не включается: в чем дело?

Если лампочки горят, электроника работает, но холодильник или не запускается или включается на очень короткое время, то вероятны две неисправности (приблизительно в равной степени):

  • выход из строя пускового реле (нет щелчков и попыток запуска);
  • поломка компрессора (быстрая остановка после запуска).

Если холодильник не работает, отсутствует свет внутри, нет индикации и не работает панель управления, то это означает полное обесточивание. В первую очередь необходимо проверить работоспособность розетки с помощью другого электрического прибора. Также нужно обратить внимание на плотность вхождения вилки.

Второй причиной может быть обрыв электрического кабеля, начиная от вилки и заканчивая распределительной коробкой внутри устройства. Проверить провод на разрыв может любой начинающий электрик, прозвонив жилы с помощью мультиметра.

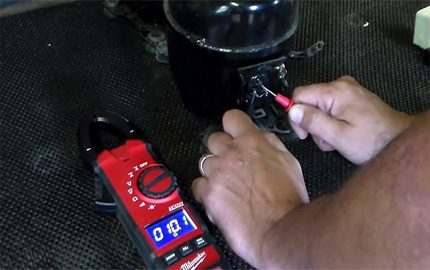

Ремонт холодильников Либхер: технология устранения поломок Liebherr
Если при подключении между кожухом компрессора и проходными проводами есть сопротивление, а не «обрыв», то компрессор неисправен

Несоблюдение температурного режима

Причин, по которым температура внутри холодильной или морозильной камеры не соответствует выставленным параметрам, может быть много:

  • если компрессор включается на несколько секунд и отключается, а температура значительно выше установленной, то наиболее вероятная причина – поломка компрессора;
  • если на лопастях вентилятора системы «NoFrost»образовался лед, то это означает проблему с его мотором или заклинивание подшипника;
  • если существует сильное обмерзание морозильной камеры и температура в любом отделе значительно ниже, а компрессоры работают часто, то это означает неисправность терморегулятора или датчика температуры;
  • если температура значительно выше заданной, а холодильник включается нечасто, то это тоже свидетельствует о поломке терморегулятора или датчика температуры;
  • если компрессор работает очень часто, но при этом не происходит охлаждение камер, то вероятно проблема заключается в утечке фреона;
  • если внутри холодильника тепло, а проведя рукой по периметру закрытой двери можно почувствовать холод, то это означает, что уплотнитель не выполняет свою функцию и происходит воздухообмен между камерой и помещением кухни.

Еще одна причина повышенной температуры не связана с качеством работы холодильного оборудования. Это может быть превышение температуры внешней среды. Такой сценарий нежелательно допускать, так как кроме вероятной порчи продуктов может быть выход из строя компрессора по причине его частого включения.

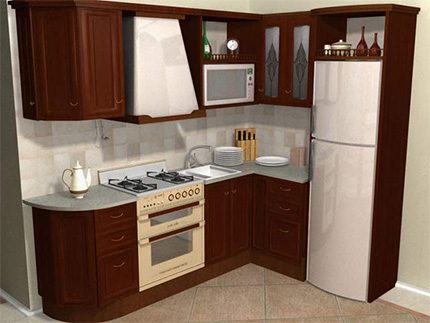

Ремонт холодильников Либхер: технология устранения поломок Liebherr
Одна из частых причин нарушения температурного режима – встраивание холодильника в шкаф с недостаточной вентиляцией. В инструкции к прибору указано, как правильно это делать

Присутствие намерзания и инея

Если в морозильной камере вплотную к дверце наблюдают снежные наросты с примесью льда по краям, то это означает ее неплотное закрытие. Причиной этому является перекос двери или проблема с уплотнителем. В холодильном отделе это приводит к намерзаниям на боковых стенках.

Образование снежного налета на задней стене имеет другое происхождение. Это означает проблему с включением режима оттаивания. Причиной может быть или поломка испарителя или проблема с датчиком разморозки.

Наличие воды внутри или под холодильником

Если внутри холодильника в самом низу камеры скапливается вода, то это свидетельствует об образовании засора дренажной системы. Такую неисправность легко можно устранить самостоятельно и лучше сделать это сразу при ее обнаружении.

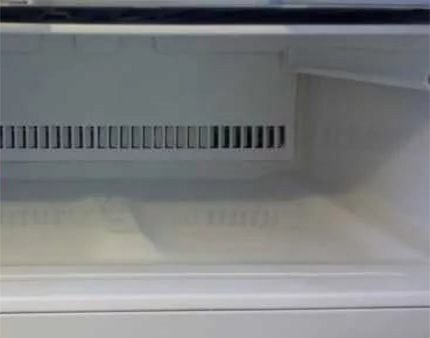

Ремонт холодильников Либхер: технология устранения поломок Liebherr
Вода хорошо сохраняет запахи, поэтому ими будут пропитаны все находящиеся внутри камеры продукты. Кроме того, на пластике образуются устойчивые пятна

Также может возникнуть проблема, связанная с обнаружением воды под холодильником. В первую очередь нужно убедиться, что вода на пол попала не из расположенных рядом раковины или посудомоечной машины.

Если все же проблема в холодильнике, то существует три варианта, почему вода оказывается на полу:

  • Сдвинута дренажная трубка, которая направлена в специальную ванночку. Решить эту проблему не сложно. Нужно отвинтить заднюю нижнюю панель (где находится компрессор) и рукой поправить трубку.
  • Если в системе «NoFrost» ломается испаритель или вентилятор, то при оттаивании возникает большой объем воды, который ванночка дренажной системы не способна принять. Необходимо возобновление нормальной работы системы воздухооборота.
  • Возникли проблемы с плотностью дверцы. В этом случае воду можно заметить на лицевой части холодильника или почувствовать ее на ощупь. Необходим ремонт уплотнителя или корректировка положения двери.

Очень редкая причина обнаружения под холодильниками Liebherr воды заключается в механическом повреждении резервуара для жидкости. Заменить его можно на аналогичное по геометрии изделие. Крепится оно на саморезы, единственная сложность – неудобный доступ к этой детали.

Ремонт холодильников Либхер: технология устранения поломок Liebherr
Вытекающая из холодильника вода способна оставить устойчивые пятна на линолеуме, которые будет тяжело отмыть. Еще один повод быстро принять меры к устранению этой проблемы

Повышенный уровень шума

Холодильник не может работать бесшумно, так как в нем присутствуют подвижные элементы. Звуки нормально функционирующего устройства можно разделить на следующие типы:

  • монотонный гул издает работающий компрессор;
  • бульканье вызвано перетеканием фреона;
  • щелчки производит реле включения и отключения компрессора;
  • монотонное тихое жужжание издают вентиляторы системы «NoFrost».

Для холодильников Liebherr декларирован уровень шума в районе 40 дБ, что является достаточно низким показателем. Если устройство работает явно громче, то необходимо в первую очередь проверить его наклон с помощью уровня. Если перекос существует, то нужно исправить этот недочет. Во-вторых, надо убедиться, что холодильник не задевает стены и кухонную мебель.

Если звук дребезжащий и неравномерный, то существует три основных варианта его происхождения:

  • небольшая вибрация приводит к тому, что издают звук соприкасающиеся объекты в холодильнике (например, две стеклянные банки);
  • выходит из строя подшипник вентилятора системы «NoFrost»;
  • поломка или ослабление крепления компрессора.

В том случае, если никаких предпосылок к возникновению интенсивного шума нет, то нужно обратиться в сервисный центр.

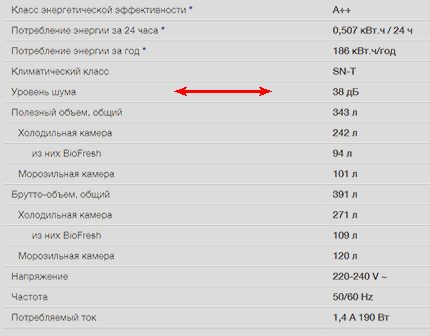

Ремонт холодильников Либхер: технология устранения поломок Liebherr
Уровень шума указывают в паспорте устройства. Если замер с помощью шумометра покажет его превышения над заявленным значением, то аппарат обязаны отремонтировать или заменить по гарантии

Отсутствие освещения при открытой дверце

Эта проблема не является критичной – при достаточной освещенности кухни, провести нужные манипуляции в холодильнике не составит труда. Однако, конечно лучше, если свет присутствует. Причин поломки может быть несколько:

  • перегорела лампочка освещения;
  • сломался прерыватель;
  • возникли проблемы с проводкой (очень редкое явление).

Проверить лампочку на работоспособность можно визуально или попытавшись использовать ее в другом приборе.

Ремонт узлов и агрегатов

Узлы холодильников Liebherr редко требуют ремонта по причине их высокого качества. Обычно потребность в этом возникает из-за воздействия внешних факторов или неправильного обращения. Не во всех случаях можно самостоятельно починить оборудование или произвести его замену: велика вероятность, что придется воспользоваться услугами специализированных сервисов.

Неисправность пускозащитного реле

Достаточно редкая для холодильников фирмы Liebherr поломка заключается в выходе из строя пускового реле. Причин неисправности несколько:

  • перегревание спирали;
  • снижение упругости подвижной пластины;
  • заклинивание подвижных контактов.

Любая из этих проблем требует снятия и разборки реле. Оно расположено в непосредственной близости к компрессору.

Ремонт холодильников Либхер: технология устранения поломок Liebherr
Устанавливать термореле надо в том положении, которое указано в инструкции. Подвижные контакты уходят вниз под действием силы тяжести. Если их замкнет, то реле перегорит вместе с компрессором

Диагностика работоспособности и ремонт этого узла типичен. Его можно выполнить самостоятельно или доверить это мастерской, специализирующейся на бытовой технике. Только проблема с обмоткой может быть причиной замены детали.

Поиск утечки и замена хладагента

Утечка фреона чаще всего происходит в местах стыковки или спайки алюминиевой и медной части контура. Если прорыв произошел в запененной (утепленной) области холодильника, то визуально проблемное место можно определить по потемнению и вздутию пластика камеры.

В любом случае, для запайки места утечки и закачки хладагента необходимо иметь опыт работы по этому направлению.

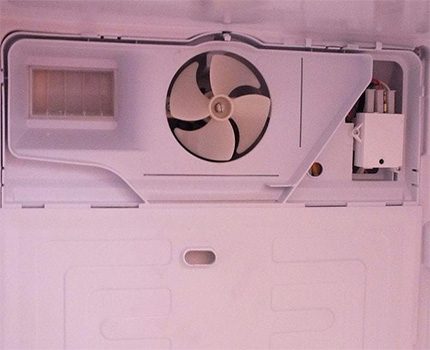

Поломка вентилятора системы «NoFrost»

Вентилятор устанавливают позади испарителя и отделяют от камеры специальной крышкой с отверстиями. Для того чтобы убрать ее, необходимо провернуть на 90 градусов фиксаторы. При отсоединении мотора от питания, холодильник должен быть выключен.

Конструктивно вентилятор представляет собой обыкновенную лопастную модель. Починить его можно в мастерской по ремонту бытовой техники. Типичные проблемы – замена подшипника или обрыв проводки.

Процедура замены компрессора

Принцип работы холодильного оборудования фирмы Liebherr принципиально не отличается от устройств других производителей. Замена компрессора – процедура однотипная для любой марки. Требуются навыки электрика, слесаря и умение работать с бытовой кислородно-пропановой горелкой.

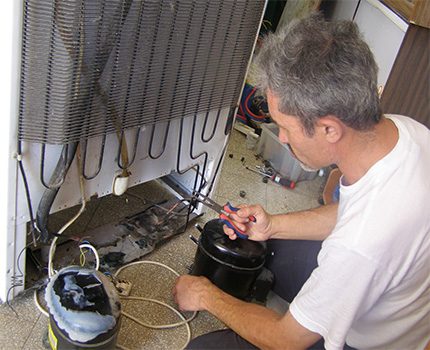

Ремонт холодильников Либхер: технология устранения поломок Liebherr
Замена компрессора – нетривиальная процедура, требующая опыта. Дорогостоящие холодильники фирмы Liebherr точно не подходят для отработки навыков по ремонту

Устранение дребезжащих звуков компрессора

Для проведения этой процедуры необходимо обязательно отключить холодильник и отодвинуть его от стены, организовав доступ к тыльной части. Компрессор расположен внизу и закрыт ограждающей панелью, которую нужно снять, открутив шурупы по контуру крышки. После этого можно включить холодильник, чтобы определить место дребезжания.

Применяя деревянную палку или брусок необходимо прижимать компрессор в местах его стыковки к раме холодильника. Если звук дребезжания будет изменяться, то это означает, что нужно затянуть разболтавшиеся крепления. Прикасаться металлическими изделиями к компрессору или капиллярной трубке при работающем холодильнике нельзя, так как это чревато электрическим ударом.

Также дребезжание может быть вызвано соприкосновением металлической трубки, по которой движется хладагент и каким-либо элементом холодильника. В результате работы компрессора вибрация передается на трубку и та ударяет по соприкасающейся с ней детали. С помощью палки можно слегка изменять положение элементов и понять происхождение звука. Для его устранения достаточно проложить самодельную пенопластовую вставку, которую нужно зафиксировать обыкновенной леской.

Замена ламп освещения

Все лампы закрыты специальными светопропускающими кожухами. Чтобы получить доступ к лампе необходимо снять крышку. Для этого нужно надавить на нее с двух сторон и потянуть на себя.

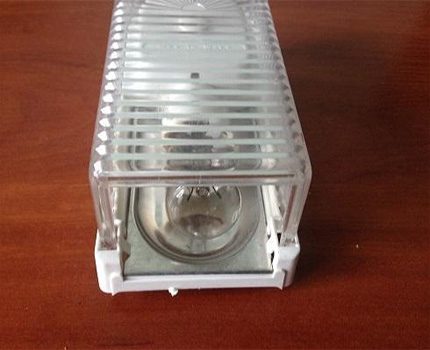

Ремонт холодильников Либхер: технология устранения поломок Liebherr
Для каждой лампы предусмотрен плафон, который защищает ее от контакта с влажным воздухом. Если он поврежден, то его лучше заменить, иначе лампочки будут часто перегорать

При замене лампочки нужно полностью отключить холодильник. Технические характеристики (формат цоколя, напряжение и мощность) указаны в паспорте устройства.

Проблемы датчика температуры

В первую очередь надо проверить вариант, когда датчик обмерзает. Иней, обладая плохой теплопроводностью, препятствует реагированию на изменение температуры воздуха. Поэтому блок управления не получает вовремя информацию о достижении нужной температуры и компрессор продолжает работу по охлаждению.

Убирать снежную оболочку с датчика можно только с помощью полной разморозки холодильника. Механическая очистка или использование воды приведет элемент в негодность. Если после оттаивания датчик неправильно работает, то потребуется его замена.

Этапы демонтажа термореле (для механического управления)

Чтобы снять термореле, нужно выполнить следующие операции:

  1. отключить холодильник и убрать полки;
  2. надавив на заглушки снять крышку, которая расположена в верхней задней части камеры;
  3. освободить панель терморегулятора, потянув на себя;
  4. снять ручку терморегулятора на лицевой стороне панели (для механических систем управления);
  5. отсоединить провода от клемм, зафиксировав порядок их подсоединения;
  6. выкрутить удерживающие конденсатор верхние саморезы и слегка отогнуть его;
  7. провернув фиксаторы снять испаритель;
  8. вынуть термореле, отсоединив капиллярные трубки.

Для определения работоспособности термореле, его нужно проверить тестером. У работающего устройства вывод 4 должен прозваниваться с номерами «3» и «6».

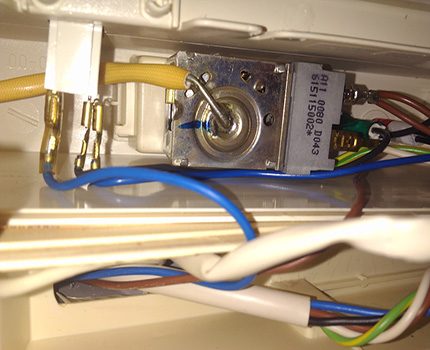

Ремонт холодильников Либхер: технология устранения поломок Liebherr
При демонтаже термореле лучше сфотографировать порядок подсоединения проводов к его клеммам. Так будет проще правильно установить его обратно

Прочистка дренажной системы

Для прочистки дренажа нужно выполнить следующие действия:

  1. отключить холодильник;
  2. вынуть нижние ящики, которые будут мешать процедуре прочистки;
  3. удалить скопившуюся воду с помощью сухой тряпки;
  4. установить под засорившейся трубкой емкость для сбора воды;
  5. прочищать трубку мягким ершиком и горячей водой.

Если трубка прочищается плохо, то нужно увеличить давление воды. Для этого можно воспользоваться большим шприцом, клизмой или другим подручным инструментом. Какие-либо порошки или растворяющие жидкости для устранения засоров использовать нельзя. Также нельзя пытаться проткнуть препятствие твердым острым предметом типа спицы.

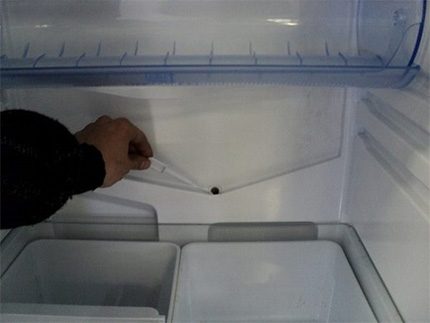

Ремонт холодильников Либхер: технология устранения поломок Liebherr
Отверстие дренажной системы расположено на задней стенке, которая имеет специальную форму для сбора воды, стекающей на этапе оттаивания

Выравнивание положения дверей

Для каждой двери холодильника существует возможность их регулировки с помощью опорных кронштейнов. Для этого необходимо в инструкции найти их положение, с помощью плоской отвертки снять крышку и получить доступ к винтам. Их необходимо выкрутить и выровнять дверцу, перемещая ее по пазам.

Для проведения этой процедуры желательно два человека. Во-первых, сложно удерживать выровненную дверь и одновременно вкручивать винты. Во-вторых, точно установить положение можно только с применением уровня, которым должен оперировать второй участник процесса. Кроме того, при ремонте в одиночку есть риск опрокидывания и повреждения дверцы.

Поломка платы управления

В результате поломки электронной начинки холодильника его нормальное функционирование невозможно. Если гарантийный срок закончился, то можно попытаться отремонтировать электронику в мастерских по обслуживанию компьютерной техники. Замена вспучившихся конденсаторов и пропайка окислившихся контактов в большинстве случаев решает возникшую проблему.

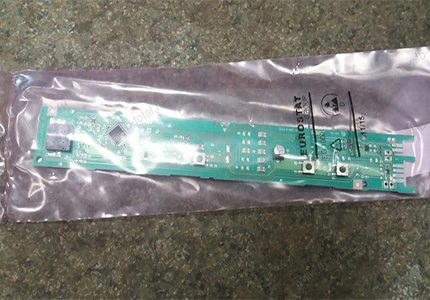

Ремонт холодильников Либхер: технология устранения поломок Liebherr
Силовая плата для холодильника Liebherr CUP 3505 стоит около 7,5 тысяч рублей под заказ. Поэтому, если есть возможность подождать, то лучше попытаться отремонтировать перегоревшую электронику. Это может выйти дешевле 1000 рублей

Смена или выправление уплотнительной резинки

Если уплотнительная резинка изменила свою форму, в результате чего нарушилась герметичность двери, то можно попытаться ее выправить. Для этого необходимо нагреть проблемный участок с помощью фена или горячей воды, а потом разгладить.

Если резинка прорвалась, то здесь все более сложно. Дело в том, что компания Liebherr отдельно уплотнители не выпускает, а покупать полностью дверь будет дорого. Существуют фирмы, предоставляющие услуге по штучному производству уплотнителей на конкретную модель холодильника. Но цена таких изделий с установкой будет стоить не менее 5 тысяч рублей.

Если при открытии двери на одном из участков можно наблюдать эффект более сильного приставания резинки к корпусу холодильника, то это означает наличие липкого вещества на пластике. Его надо убрать, так как иначе со временем произойдет износ уплотнителя. Для этого нужно выполнить следующие действия:

  1. подготовить немного теплой (40-50 градусов) мыльной воды;
  2. открыть дверцу холодильника, промыть место налипания на уплотнителе и на корпусе холодильника;
  3. убрать с помощи сухой тряпки влагу.

Если резинка отошла в одном из углов, то необходимо померить размер ее выступающей из дверцы части. Если в остальных местах толщина такая же, то это означает не дефект уплотнителя, а перекос дверцы.

Видео инструкции по ремонту

Типичное место утечки фреона у холодильников Liebherr:

Замена компрессора и закачка хладагента в холодильник лучше доверить специалисту:

Датчик температуры испарителя. Где находится и как работает:

Холодильники Liebherr – дорогая, но надежная техника. При правильной эксплуатации они редко выходят из строя. В случае сомнений в собственной квалификации не стоит рисковать и выполнять ремонт самостоятельно.
