Если на дачном участке отсутствует электричество, в большинстве случаев устанавливают ручной насос. Покупка и установка такого оборудования не требует значительных финансовых затрат. Часто более практичным является установка ручных насосов для получения воды, которые дешевые и можно собрать своими руками, если захотеть.

Содержание:

Ручной насос

Поршневые устройства

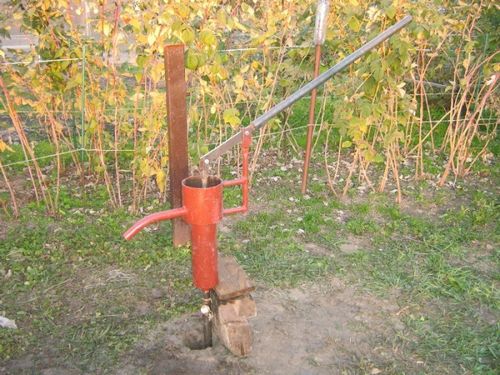

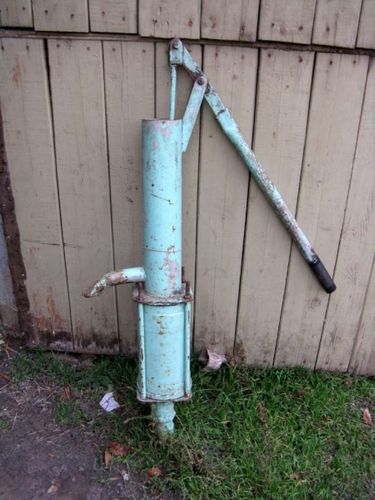

Описываемые устройства могут иметь различный вид, но устроены они одинаково и имеют один принцип работы. Описываемые устройства можно разделить на 2 части – подземную и наземную. Основной деталью является цилиндрический корпус, который может быть выполнен из чугуна или нержавеющей стали.

Ручной насос

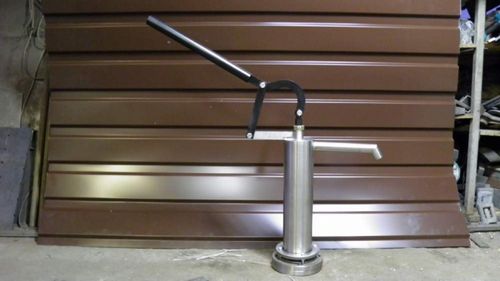

К стенке корпуса присоединяется излив. Эта деталь может быть создана из того же материала, что и корпус, но в некоторых случаях при самостоятельном сборе конструкции она создается из пластика. В верхней части корпуса устанавливается шток, который соединен с рукояткой.

Ручной насос

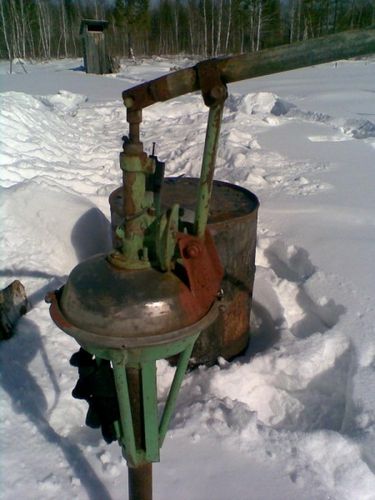

Вторая часть устройства располагается внутри обсадной трубы скважины. Она представляет собой рабочий цилиндр, который соединен с надземной частью при помощи металлической трубы. В цилиндре располагается поршень, имеющий уплотнительные кольца. Снизу цилиндр оборудуется патрубком, который соединен с трубой, подающей воду из скважины.

Ручной насос

Чтобы понять, как работает поршневое устройство, стоит разделить процесс выкачивания воды на несколько этапов:

  1. В исходном положении коромысло устройства опущено вниз. В таком положении поршень располагается в верхней части корпуса. При этом клапана закрыты, благодаря чему вода остается внутри.
  2. После поднятий коромысла происходит опускание поршня. Во время такого действия давление внутри цилиндра поднимается, в результате чего происходит открытие клапанов на поршне и прижатие обратного клапана. После этого вода начинает поступать в надпоршневое пространство.
  3. Когда коромысло вновь опускается, происходит поднятие поршня и закрытие клапанов. В результате вода выталкивается вверх.
  4. Во время поднятия поршня под ним создается разрежение, что способствует открытию обратного клапана, что способствует всасыванию воды.

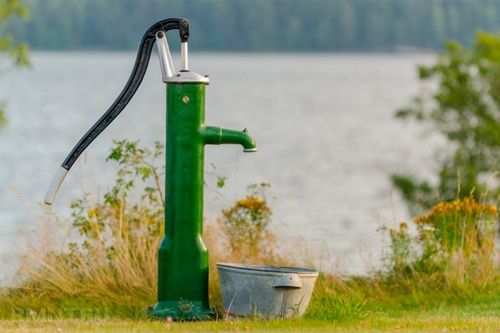

При последующих действиях описанный цикл повторяется. Производительность описываемых конструкций зависит от нескольких параметров, к которым можно отнести высоту поднятия поршня, а также размеры корпуса. Многие подобные устройства способны поднимать воду с глубины около 10 метров.

Ручной насос

Одно движение коромысла позволяет набирать до 2 литров воды. Минус таких конструкций заключается в том, что уплотнительные кольца достаточно быстро изнашиваются. Это происходит еще быстрее, если в воде присутствует песок. Еще одним серьезным минусом является невозможность использовать ручной насос в зимнее время, так как вода в цилиндре полностью замерзает.

Штанговые насосы

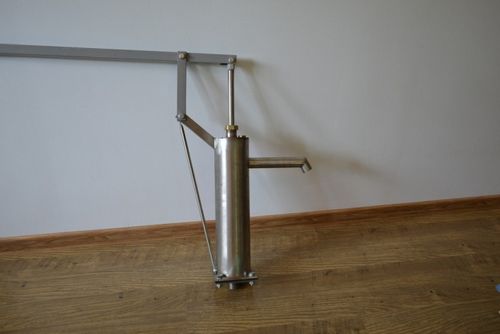

Описываемые устройства похожи на поршневые, но отличаются от них расположением цилиндра. Эта часть конструкции постоянно погружена в воду минимум на 1 метр ниже поверхности. Благодаря этому можно поднимать воду с глубины от 10 до 30 метров. Для описываемых устройств необходимо устанавливать обсадную трубу диаметром не менее 100 мм.

Ручной насос

Рабочий цилиндр штанговых насосов соединяется с надземной частью при помощи трубы и штока. Чтобы подъем большого столба воды производился с минимальными усилиями, необходимо увеличить длину коромысла.

Основным преимуществом штанговых устройств является возможность использования в зимнее время. Чтобы вода не замерзала в цилиндре в зимнее время, на 2 метра ниже уровня земли просверливается отверстие в подающей трубе. После того, как накачивание воды прекращается, остатки сливаются через создано отверстие, благодаря чему ручной насос может использоваться в любое время года.

Крыльчатые насосы

Подобные устройства часто используются на складах для перекачивания различных жидкостей из емкостей. Такие насосы могут использоваться для неглубоких скважин, где зеркало воды находится не глубже 7 метров.

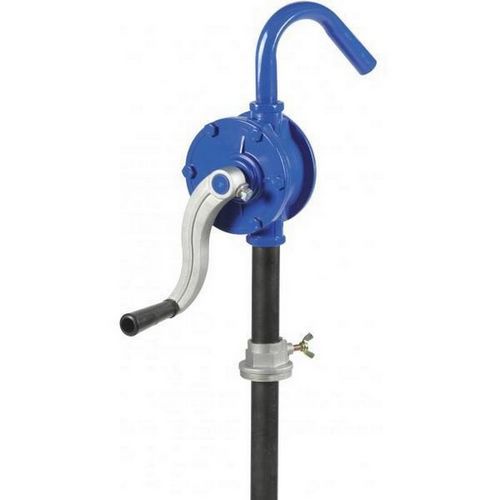

Крыльчатое устройство состоит из корпуса, имеющего входящий и выходящий патрубки. Внутри корпуса насоса расположена крыльчатка с клапанами. Эта часть конструкции через ось соединяется с ручкой. Корпус разделяется на 2 части, на перемычке между которыми расположены клапаны.

Ручной насос

Принцип работы описываемых устройств является достаточно простым. Для набора воды в скважину опускается шланг, который присоединен к патрубку устройства. После поворота ручки крыльчатки происходит чередование областей разрежения, что способствует подаче воды к выходному патрубку.

Мембранные насосы

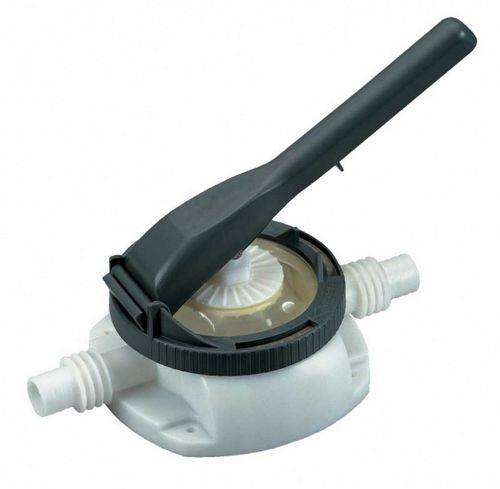

Одними из наиболее распространенных насосов являются мембранные устройства. Они похожи на крыльчатые насосы, но в корпусе вместо крыльчатки расположена мембрана, которая связано с рукояткой штоком.

Ручной насос

Мембрана разделяет корпус насоса на 2 камеры. При опускании рукоятки вниз происходит поднятие мембраны, в результате чего создаваемое разрежение способствует открытию впускного клапана, благодаря чему происходит поднятие воды в нижнюю камеру насоса.

На что стоит ориентироваться во время выбора насоса

Перед приобретением ручного насоса следует учесть несколько факторов, от которых зависит эффективность использования устройства:

  1. Параметры скважины. Основной параметр, который следует учитывать – глубина, на которой находится водоносный слой. Большинство ручных насосов работает на глубине не ниже 10 метров. Если вода располагается глубже, можно устанавливать только штанговые устройства.
  2. Производительность насоса. Во время приобретения механизма важно учитывать, сколько воды ручной насос способен перекачивать за единицу времени.
  3. Диаметр обсадной трубы. Если ее диаметр составляет 100 мм или больше, проблем с насосом возникнуть не должно. В случае, когда обсадка более узкая, штанговые насосы не используются. Это связано с тем, что рабочий помповый узел не получится опустить в воду.
  4. Уровень загрязненности перекачиваемой жидкости. В характеристиках приобретаемых изделий можно найти данные об уровне загрязненности, при котором ручной насос может эффективно перекачивать воду. Если этот параметр нее учитывать, устройство может прослужить меньший срок или сломаться в первый месяц после начала использования.
  5. Удобство насоса. Если нажатие рычага насоса требует больших усилий, такое устройство не следует устанавливать на участке, где живут пожилые люди.
  6. Особенности установки определенного устройства. Многие насосы устанавливаются на бетонную площадку, но они могут закрепляться в различных положениях
  7. Конструктивные особенности изделий. Если ручной насос будет использоваться только в летнее время, стоит выбирать из менее дорогих пластиковых моделей.

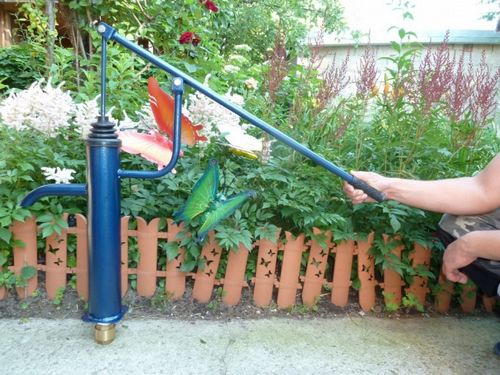

  8. Декоративность насоса. Этот фактор не является определяющим, но его стоит учитывать, если хочется сделать участок более красивым. При желании можно найти достаточно привлекательные чугунные насосы, которые подходят для установки на многих участках.
Ручной насос

Стоит помнить, что одним из наиболее важных этапов является создание скважины для насоса. Лучше всего доверить такие работы профессионалам. Во многих ситуациях создание скважины без специализированного оборудования невозможно, поэтому приходится нанимать специалистов.

Обычно создание скважины происходит при помощи компактного бура. Таким инструментом производится бурение до тех пор, пока из-под земли не начнет появляться влага. Важно не пропустить момент, когда из-под бура пойдет не влажная глина, а чистый песок. После этого происходит удаление бура из земли и установка иглы с трубами. Во время забивания трубы важно не повредить резьбу.

После проведения таких работ необходимо прокачать скважину, чтобы вода поступала без перебоев. Сделать это можно при помощи поверхностного насоса.

Как сделать насос собственными руками

Чаще всего владельцы участков собирают своими руками именно поршневые насосы. Чтобы правильно собрать конструкцию, необходимо знать о каждом этапе ее сборки:

  1. Сначала стоит изготовить цилиндр. При отсутствии необходимого оборудования сделать это не получится. Для создания цилиндра обычно берется труба из нержавеющей стали, которая имеет длину около 80 см. Ее диаметр должен быть не меньше 8 см. Внутренняя поверхность цилиндра обтачивается, чтобы на стенках не было неровностей. После этого на обоих сторонах трубы нарезается внутренняя резьба. Она необходима для вкручивания переходников для трубы. Многие вместо трубы используют цилиндр от гидравлической системы экскаватора.
  2. Поршень для насоса можно сделать собственными руками. Для этого необходимо найти две шайбы. В центре шайб высверливается отверстие диаметром 3-5 см. Возле него высверливаются еще 2 отверстия. Их диаметр должен составлять примерно 5 мм. Внутри создается резьба. После этого необходимо отрезать кусок резины и прикрутить ее к шайбе таким образом, чтобы она перекрывала центральное отверстие.
  3. Между шайбами закрепляется манжет. Этот элемент конструкции зажимается гайками, накрученными на шпильки. Сверху эти элементы прикручивается перемычка, которая имеет отверстие в центре.
  4. После этого на концах прута нарезается резьба. Один конец присоединяется к перемычке поршня, а на втором впоследствии закрепляется коромысло. Перед тем, как зафиксировать шток, необходимо надеть на него переходную втулку.
  5. Затем происходит сбор всех элементов насоса. Во время этого процесса происходит закручивание надетой на шток переходной втулки.
  6. На следующем этапе к переходнику снизу от цилиндра присоединяется подающая труба с обратным клапаном.
Ручной насос

Стоит помнить, что некоторые детали могут быть не такими, как описано в инструкции по сборке насоса. Например, начинка устройства может собираться из автомобильного поршня, клапаном в котором выступает шарик от подшипника.

Если участок располагается рядом с бурной рекой, можно установить помпу, которая может работать без электричества.
