Как сделать самодельный краскопульт? В статье нам предстоит разобрать несколько схем различной сложности. Поскольку для работы распылителя требуется избыточное давление, нам придется уделить внимание и возможным источникам сжатого воздуха.

Итак, в путь!

Самодельный распылитель краски с компрессором: видео-инструкция как сделать своими руками, фото

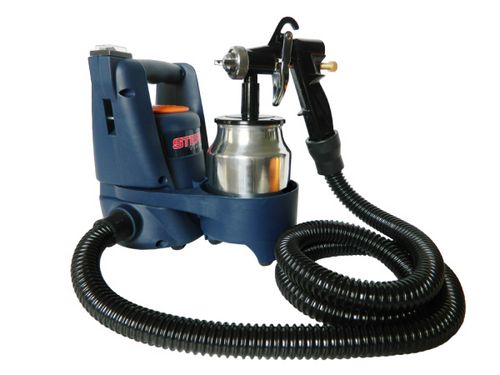

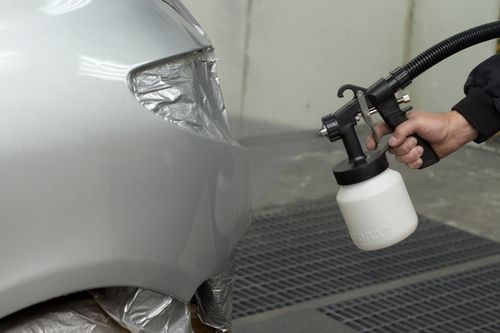

Краскопульт — сравнительно сложное и дорогое устройство. Наша цель — с минимальными затратами создать его функциональный аналог.

Принцип работы

Что представляет собой пневматическая система распыления краски и как она работает?

Принцип, лежащий в основе конструкции, был сформулирован еще в 18 веке швейцарским физиком, математиком и механиком Даниилом Бернулли. Он сводится к простому постулату: чем больше скорость струи газа или жидкости, тем ниже в ней давление.

Любопытно: все семейство Бернулли отнюдь не было обделенным талантами.
Достаточно упомянуть, что в честь дяди Даниила, Якоба, названо распределение Бернулли в теории вероятностей; отец же, Иоганн, после смерти Исаака Ньютона возглавил европейскую математическую школу.

Перейдем в более практическую плоскость. Что следует из закона Бернулли применительно к теме нашей статьи?

Самый простой самодельный краскопульт будет представлять собой две трубки, ориентированные в пространстве перпендикулярно друг другу. Подав в одну из трубок сжатый воздух, на ее выходе мы получим скоростной поток с низким давлением. Благодаря создающемуся разрежению он станет подсасывать через вторую трубку, погруженную в струю воздуха одним концом, жидкую краску из резервуара на другом ее конце.

Самодельный распылитель краски с компрессором: видео-инструкция как сделать своими руками, фото

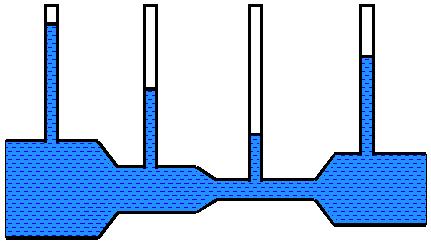

Самая наглядная демонстрация действия закона Бернулли.

Тонкости устройства

При практическом воплощении любой научной концепции неизбежно возникает масса сугубо практических проблем. Грубая невоспитанная материя не спешит следовать стройной теоретической концепции; задача инженеров — привести практику в соответствии с теорией.

Регулировка насыщенности смеси

Понятно, что любой самодельный краскопульт для покраски произвольной поверхности должен быть регулирующимся. Слишком большое количество краски в потоке воздуха образует потеки на окрашиваемой поверхности; слишком малое — неоправданно затянет процесс покраски. (См. также статью Краскопульт для потолка: виды.)

К счастью, процесс регулировки прост опять-таки благодаря поправкам, которые косная материя вносит в стройную теорию. Струя воздуха, выходящая из нагнетающей трубки, не может иметь одинаковую скорость по всему сечению: периферия струи неизбежно тормозится об окружающий воздух. А уменьшение скорости приводит… да-да, к росту давления и, соответственно, уменьшению перепада на подсасывающей краску трубке.

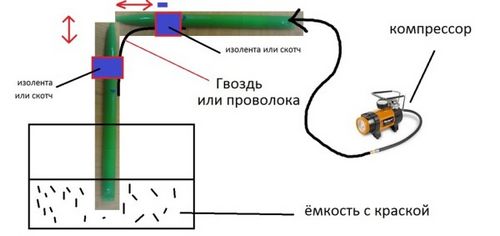

Практический вывод: регулируя положение торца подсасывающей краску трубки в воздушной струе, можно обогатить или обеднить смесь воздуха с красителем.

Самодельный распылитель краски с компрессором: видео-инструкция как сделать своими руками, фото

Регулируя взаимное положение частей распылителя, можно делать поток воздуха более или менее насыщенным краской.

Стабилизация давления

Большинство воздушных компрессоров работает циклически. Что это значит?

Давайте проиллюстрируем концепцию описанием цикла работы мембранного компрессора, применяющегося для аэрации аквариумов.

  1. Соленоид приводит в движение шток с мембраной. В результате в рабочей камере компрессора создается избыточное давление; благодаря работе обратных клапанов избыток воздуха вытесняется к выходному патрубку устройства.
  2. После того, как управляющая электроника снимет питание с обмотки соленоида, пружина или постоянный магнит возвращают шток в исходное положение. В рабочей камере создается разрежение. Снова срабатывают обратные клапана.
    Воздух, уже вытолкнутый за пределы рабочей камеры, остается запертым в выходном патрубке; а вот из входного патрубка подсасывается новая его порция.
Самодельный распылитель краски с компрессором: видео-инструкция как сделать своими руками, фото

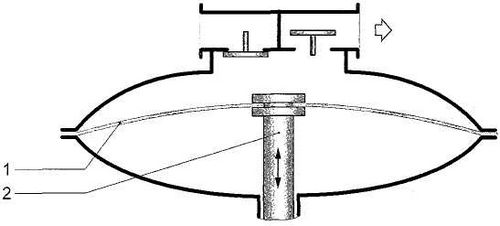

Простейший мембранный компрессор. 1-эластичная мембрана, 2-ферромагнитный сердечник соленоида.

Как этот цикл отразится на структуре воздушного потока на выходе? Ответить несложно: поток будет прерывистым, скорость струи будет увеличиваться и падать один раз за цикл компрессора. Последствия — неравномерность подачи краски и, соответственно, неровное покрытие.

Уточним: все воздушные компрессоры, использующие крыльчатки, полностью лишены этой проблемы.
Однако для них характерно сравнительно небольшое давление на выходе; мембранные и поршневые устройства в этом плане куда эффективнее.

Решение проблемы просто до смешного. На выходе компрессора перед краскопультом монтируется ресивер — емкость сравнительно большого объема, статическое давление в которой крайне незначительно меняется в течение одного цикла работы насоса. Очевидно, что характеристики воздушной струи на выходе будут исключительно стабильными.

Самодельный распылитель краски с компрессором: видео-инструкция как сделать своими руками, фото

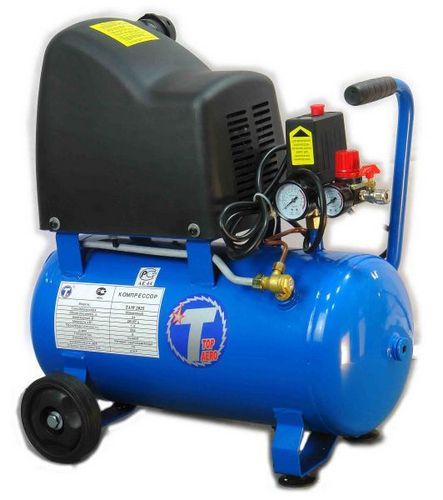

На фото — воздушный компрессор с баком-ресивером.

Практическая реализация

С теорией мы худо-бедно освоились. Теперь попробуем перейти к практике.

Распылитель

Ручное распыление

Простейшее решение — снять готовый распылитель с бутылки стеклоочистителя и установить его на пластиковую бутылку большего объема. Этот нехитрый прием неоднократно использовался автором для обработки стен антисептиком и их грунтования.

Жидкая краска тоже может быт нанесена таким образом — с парой ограничений:

  1. Сопло имеет совсем небольшой диаметр. Первый же комок неизбежно забьет его.
  2. Ручное нагнетание воздуха не создает проблем при окраске небольшой поверхности; а вот когда счет площади под окраску идет на десятки квадратных метров — оно очень быстро покажется утомительным.

Насадка для пылесоса

В восьмидесятые-девяностые годы в продаже несложно было найти насадку-краскопульт для пылесосов отечественного образца. Она представляла собой своеобразную модификацию полиэтиленовой крышки для стеклянной банки с трубкой подачи краски и соплом.

Весь импровизированный краскопульт в сборе выглядел так:

  • Банка с жидкой краской плотно закрывалась крышкой с распылителем.
  • В патрубок для подачи воздуха вставлялся шланг пылесоса. Все размеры у отечественной продукции были унифицированными, так что проблем с диаметром не возникало.
  • Воздушный шланг переключался с всасывающего патрубка пылесоса на выходной. Эта функция была штатно предусмотрена во всех без исключения отечественных моделях.

Если в вашей коллекции домашних вещей вдруг окажется пара описанных выше устройств — именно они и станут простым и весьма удобным решением.

Самодельный распылитель краски с компрессором: видео-инструкция как сделать своими руками, фото

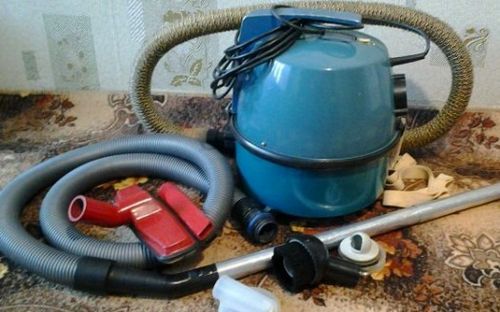

Набор «сделай сам» состоит из старого пылесоса, полиэтиленовой крышки-распылителя и литровой стеклянной банки.

Самодельный распылитель

Наконец, на крайний случай остается самодельный краскопульт: своими руками его можно изготовить буквально на коленке из самых простых материалов. (См. также статью Фасадная отделка: особенности.)

Нам понадобятся:

  • Кусок плотного пенопласта (например, от упаковки бытовой техники) или, что лучше, экструдированного пенополистирола.
  • Ненужная шариковая ручка с израсходованной пастой.
  • Трубочка от капельницы или пресловутого стеклоочистителя с распылителем. Она позволяет отбирать жидкость с самого дна бутылки; у нас ей предстоит выполнить те же функции.
  • Пластиковая или стеклянная емкость с широким горлышком.

Инструкция по изготовлению не напугает читателя сложностью.

  1. Вырезаем из пенопласта пробку, плотно входящую в горлышко емкости. Ее верхняя часть должна быть снабжена вырезом под углом 90 градусов: нам предстоит установить под прямым углом друг к другу трубочки для подачи воздуха и для подсоска краски.
  2. Проделав в пробке пару отверстий, вставляем в нее корпус ручки узкой стороной (соплом) к вырезу и обрезанный стержень от пасты.
  3. Удлиняем стержень снизу гибкой трубочкой так, чтобы она доставала до дна емкости.
  4. Проделываем в пробке дополнительное отверстие. Через него внутрь емкости будет поступать воздух, компенсируя уменьшение количества краски в ней.

Остался сущий пустяк — подключить к широкой стороне корпуса ручки, торчащего из пробки, любой источник сжатого воздуха.

Самодельный распылитель краски с компрессором: видео-инструкция как сделать своими руками, фото

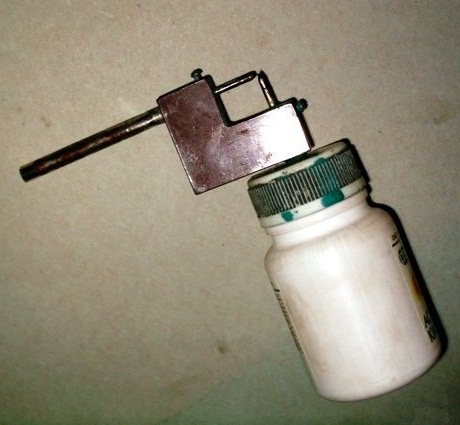

Продвинутая версия распылителя из более прочных материалов.

Компрессор

А что, собственно, может стать источником сжатого воздуха?

Простейшее и очевидное решение нами уже упоминалось: любой пылесос советского образца умеет работать на выдув. Цена доисторического агрегата на вторичном рынке едва ли превысит 300-500 рублей; кроме того, можно арендовать этого монстра на пару вечеров у знакомых.

Совет: в качестве переходника с воздушного шланга на самодельный распылитель может использоваться опять-таки пенопластовая пробка.
Если ее будет вырывать избыточным давлением — проделайте в пробке одно-два дополнительных отверстия для сброса излишков воздуха.

Для той же цели можно приспособить автомобильный компрессор, благо его производительность куда меньше, чем у пылесоса.

Наконец, простейший самодельный компрессор для покраски представляет собой конструкцию из автомобильной камеры и ручного воздушного насоса. Насос служит для создания избыточного давления, камера — в качестве ресивера.

Самодельный распылитель краски с компрессором: видео-инструкция как сделать своими руками, фото

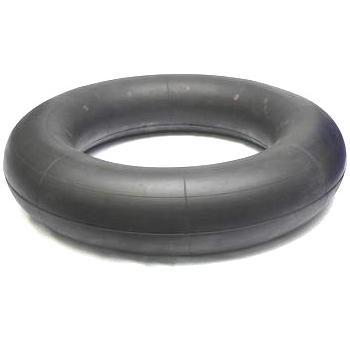

Надутая автомобильная камера может стать импровизированным ресивером.

Как реализуется такая схема?

  1. В камеру вклеивается второй сосок. Наличие ниппеля в нем необязательно: при использовании ресивера его все равно придется выкрутить.
  2. Сосок соединяется с импровизированным краскопультом тонкой трубкой. Подойдет и газовый шланг, и трубка от капельницы.
  3. Дальше все просто: камера накачивается насосом и используется в качестве источника относительно постоянного избыточного давления.

Как организовать возможность перекрыть подачу воздуха на краскопульт (на время паузы в работе или для накачки камеры)?

  • Трубку для капельницы можно передавить зажимом от той же самой капельницы.
  • Кислородный или ацетиленовый шланг проще разорвать обычным вентилем с парой штуцеров.

Полезно: импровизированная запорная арматура может использоваться для регулировки воздушного потока при покраске.

Самодельный распылитель краски с компрессором: видео-инструкция как сделать своими руками, фото

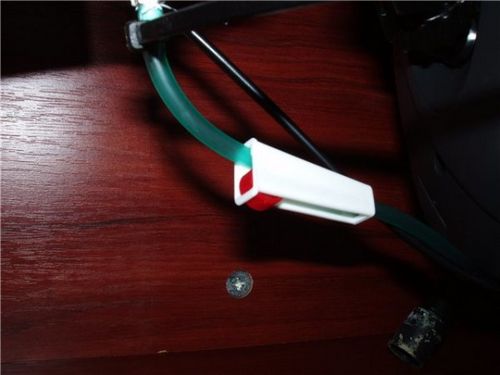

Зажим для капельницы позволит регулировать поток воздуха.

Заключение

В рамках статьи нами описаны лишь самые простые решения. Возможно, пытливый ум читателя сможет доработать предложенные идеи под свои нужды и предложить альтернативные пути. Видео в этой статье подбросит в общую копилку еще несколько интересных схем. Успехов в творчестве!
