Шатровая кровельная конструкция состоит из треугольных скатов. Как правило, количество скатов равно четырем, но при желании владелец может менять их число. Главное, чтобы готовая конструкция была надежной и симметричной.

Содержание:

Шатровая крыша своими руками - расчеты и монтаж!

Шатровая крыша

Внешне подобная кровельная конструкция похожа на шатер, за что и получила свое название. В составе крыши нет фронтонов, что дает возможность дополнительно сэкономить на строительных и финишных кровельных материалах. При условии грамотного обустройства такая крыша будет иметь привлекательный и оригинальный внешний вид.

Шатровая крыша своими руками - расчеты и монтаж!

Шатровая крыша

Обустройство шатровой крыши требует от исполнителя наличия специальных знаний и навыков. С возведением шатровой кровельной конструкции можно справиться своими руками. Главное – правильно выполнить необходимые расчеты и строго следовать инструкции при выполнении каждого мероприятия.

Прежде чем отправляться в магазин за требуемыми материалами, ознакомьтесь с порядком выполнения расчетов и составьте проект кровли, подходящий конкретно для вашего случая.

Основные сведения

Шатровая крыша своими руками - расчеты и монтаж!

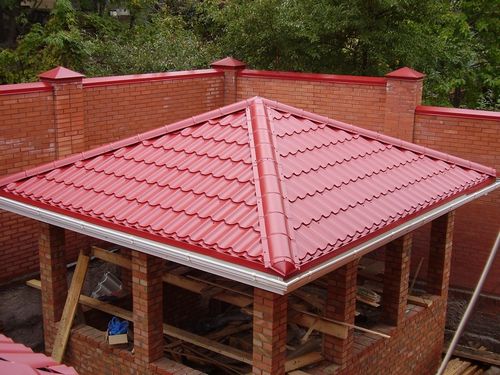

Шатровая крыша для беседки

Традиционно в состав рассматриваемой крыши входит 4 наклонных ската.

Если основание конструкции имеет форму правильного квадрата, площадь конструкции рассчитывается путем умножения площади одного кровельного ската на 4.

Шатровая крыша своими руками - расчеты и монтаж!

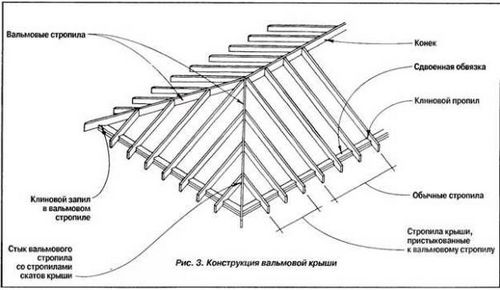

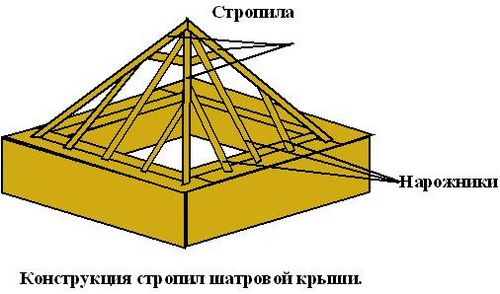

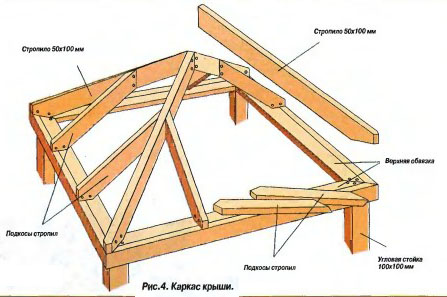

Каркас шатровой крыши

Однако если основание системы имеет вид прямоугольника, то для начала надо определить суммарное значение площадей двух разных прямоугольников, а затем увеличить полученное число в два раза.

Для установления площади кровельного ската, представляющего собой равнобедренный треугольник, необходимо умножить длину основания фигуры на значение ее высоты, а затем увеличить полученное число в два раза.

При выполнении расчетов вам нужно узнать значение площади карнизных свесов, имеющих форму равнобедренных трапеций. Этот расчет выполняется путем умножения высоты фигуры ровно на 50% значения суммы длин оснований трапециевидной фигуры.

Расчет шатровой кровельной системы может выполняться двумя способами. Первый предполагает расчет с использованием значения высоты конька и длины основания кровельной конструкции. В соответствии со вторым методом расчета необходимо учитывать значение длины диагонального стропильного элемента, а также длину периметра основы.

Помимо этого, в процессе расчета необходимо обязательно обращать внимание на параметры разнообразных дополнительных компонентов, входящих в состав кровельной конструкции. К числу таких элементов относятся:

  • диагональные стропильные ноги;
  • лежни;
  • опорные брусья;
  • стойки;
  • мауэрлат и пр.

Пример выполнения расчета

Шатровая крыша своими руками - расчеты и монтаж!

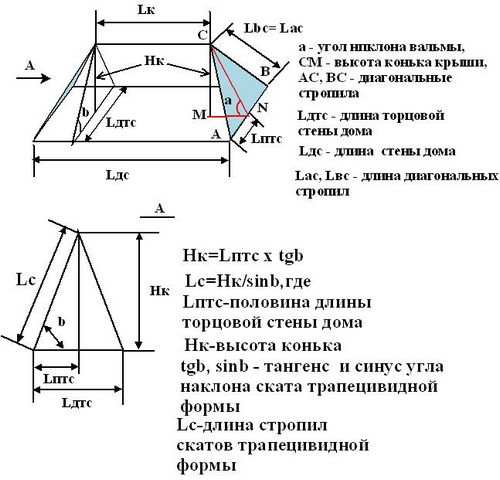

Угол наклона и длина стропил

Чтобы принцип расчета был более понятен, вашему вниманию предлагается простой пример выполнения основных расчетных мероприятий. Исходные данные:

  • габариты дома – 6х6 м;
  • длина диагонального стропила – 521 см;
  • высота конька – 297 см;
  • наклон кровельных скатов – 35 градусов;
  • ширина карнизного свеса – 600 мм.

По первому из упоминавшихся ранее двух способов определите значение высоты кровельного треугольника. Для этого используйте теорему Пифагора, в соответствии с которой для расчета квадрата высоты нужно отнять от значения квадрата длины кровельного ската половину ширины основания, также возведенную в квадрат.

В рассматриваемом примере расчет покажет, что квадрат высоты равен 4,24 м в квадрате. По простой формуле можно определить, что площадь одного треугольного ската будет составлять 12,72 м2.

Ввиду того, что основанием крыши является квадрат со стороной 6 м, рассчитанное значение площади нужно увеличить в 4 раза. В итоге вы определите суммарную площадь кровельных скатов, равную в данном примере 50,88 м2.

Определите площадь карнизного света. Значение длины более короткого основания трапециевидной фигуры вы уже знаете – 6 м. Для установления длины большего основания нужно использовать простейшую форму, актуальную для таких фигур.

Шатровая крыша своими руками - расчеты и монтаж!

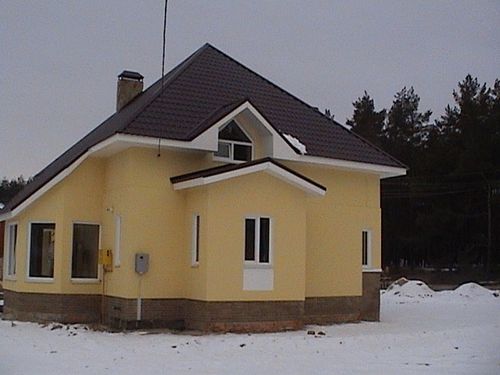

Четырехскатная крыша (шатровая)

В соответствии с расчетами длина большего основания составит 704 см, а площадь фигуры в результате будет равняться 4,76 м2.

Чтобы установить суммарную площадь свесов умножьте рассчитанное на предыдущем шаге значение на 4.

В итоге суммарная сумма шатровой кровельной конструкции составит 69,91 м2.

Что нужно знать о системе стропил?

Пример схемы шатровой крыши

Шатровая кровельная конструкция может возводиться с применением наслонной либо висячей системы. Окончательный вариант подбирается в соответствии с условиями конкретной ситуации.

К примеру, собственноручно справиться с монтажом висячих стропил довольно трудно, да и на ремонт такой конструкции будет уходить нерационально много времени. Такие стропила обычно обустраиваются в тех ситуациях, когда в доме нет внутренних стен, и стропила могут опираться исключительно на несущие стены конструкции.

Шатровая крыша своими руками - расчеты и монтаж!

Монтаж системы висячих стропил

Шатровая крыша своими руками - расчеты и монтаж!

Монтаж висячих стропил

Шатровая крыша своими руками - расчеты и монтаж!

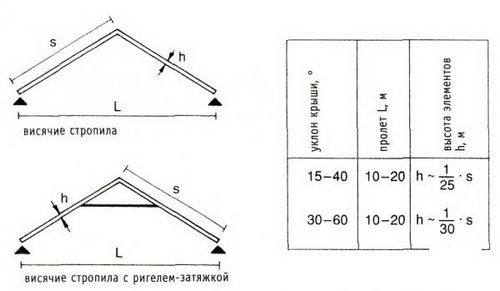

Технические характеристики висячих стропил

Наслонные же стропила более просты и финансово выгодны в обустройстве. Система размещается на средней несущей стене, а также промежуточных опорных столбах, зафиксированных на железобетонном основании.

Шатровая крыша своими руками - расчеты и монтаж!

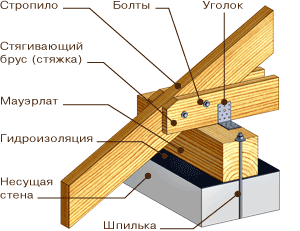

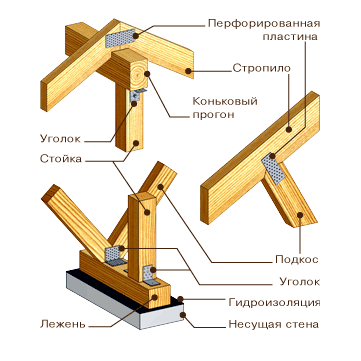

Узлы наслонных стропил

Наслонные стропила чаще всего применяются при монтаже четырехскатных кровельных конструкций с наклоном более 40 градусов.

Важно подобрать правильный вариант опоры для системы кровельных стропил. Если дом каркасный, крышу надо опирать на верхнюю обвязку. В случае с кирпичными и каменными строениями функцию опоры выполняет мауэрлат, а при обустройстве крыши дома из сруба кровельную систему фиксируют к верхним венцам.

Рекомендации по выбору размеров основных элементов

Определите оптимальное сечение стропильных ног. Для этого необходимо знать ряд параметров, а именно:

  • шаг монтажа элементов стропильной системы;
  • наклон кровельных скатов;
  • предполагаемую снеговую, ветровую и прочие нагрузки;
  • величину пролета и пр.

Важно знать основные параметры элементов кровельной конструкции шатрового типа.

Так, если стропильные ноги имеют длину, не превышающую 300 см, стропила нужно размещать с шагом на уровне 110-135 см. Оптимальный диаметр бревна для такой ситуации составляет 100 мм, а размер доски – 100х80 мм.

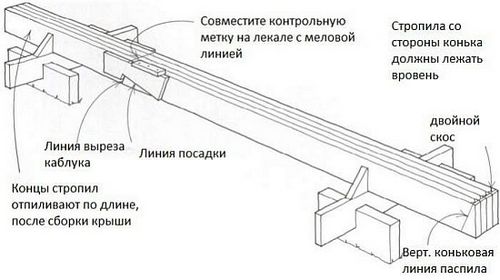

Шатровая крыша своими руками - расчеты и монтаж!

Если накосные стропила необходимо опереть на крайнюю висячую ферму, то принцип создания узла крепления зависит от сечения боковых стропильных ног

Если стропильные ноги имеют длину в промежутке от 300 до 400 см, их нужно крепить на расстоянии 140-170 см. Для обустройства такой стропильной системы рекомендуется использовать бревна диаметром 150 мм либо доски размерами 100х90 мм.

Если стропила имеют длину в пределах 400-500 см, их нужно крепить с шагом в пределе 110-135 см, используя для обустройства конструкции бревна, имеющие диаметр 200 мм, а также доски размерами 200х80 мм.

Шатровая крыша своими руками - расчеты и монтаж!

Шатровая крыша своими руками

При обустройстве системы стропил из элементов длиной не больше 650 см стропила нужно размещать с шагом в пределе 110-140 см, используя для обустройства конструкции бревна диаметром 240 мм либо доски габаритами 220х120 мм.

Для обустройства прогонов используйте брус 100х50 мм либо бревна диаметром 160 мм.

Мауэрлат традиционно возводится из бруса 100х50 мм либо бревна диаметром 120 мм.

Стойки, ригели и подкосы делаются из бруса сечением 100х50 мм либо бревен диаметром 120 мм.

Важно, чтобы стропильные ноги имели строго одинаковую длину, а нарожники были состыкованы вразбежку.

Наиболее распространенный наклон скатов шатровых кровельных конструкций выдерживается в промежутке 40-60 градусов, однако в зависимости от параметров финишного кровельного материала уклон может несколько изменяться. Зависимость следующая:

  • при использовании черепицы уклон выдерживается в пределах 30-60 градусов;
  • при использовании листовых кровельных материалов и материалов на основе асбестоцемента уклон будет находиться в промежутке от 14 до 60 градусов;
  • при использовании рулонных материалов величина уклона составит 8-18 градусов.

Порядок монтажа крыши

Процесс обустройства шатровой кровли включает несколько этапов.

Первый этап

Составьте проект конструкции и сделайте необходимые расчеты в соответствии с приведенными ранее рекомендациями.

Шатровая крыша своими руками - расчеты и монтаж!

Проект крыши

Второй этап

Купите требуемое количество материалов с учетом габаритов и характеристик, утвержденных проектом.

Третий этап

Уложите мауэрлат по всей длине строения. На него будут установлены стропильные ноги.

Шатровая крыша своими руками - расчеты и монтаж!

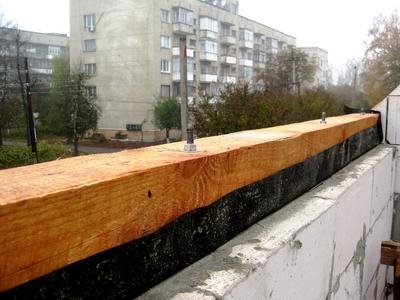

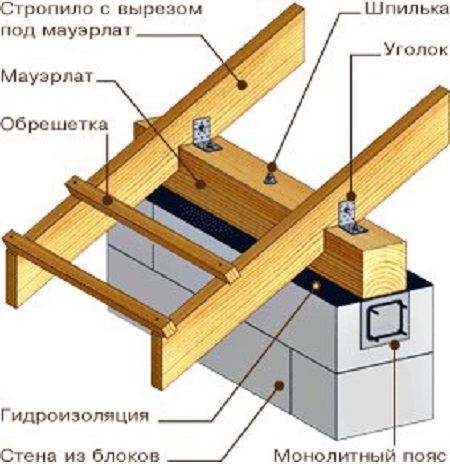

Уложите мауэрлат

Если дом построен из кирпича, мауэрлат лучше всего укладывать по внутренней части стен. В данном случае между мауэрлатом и стеной необходимо проложить влагоизоляционный материал. Для гидроизоляции достаточно часто применяется рубероид. Чтобы стропильные ноги не провисали, нужно смонтировать решетку с соответствующими параметрами.

Если дом построен из дерева, с функциями мауэрлата в большинстве случаев сможет справиться верхняя часть сруба.

Четвертый этап

Установите опорную балку для стропил (прогон) вверху стропильной конструкции. Опорная балка должна быть размещена параллельно по отношению к мауэрлату. Рекомендованное расстояние между двумя упомянутыми элементами – до 450 см.

Пятый этап

Выполните монтаж диагональных связей, раскосов и подкосов.

Для изготовления диагональных связей обычно используются доски 250-450 мм. Их необходимо прибить к основе стропильной ноги.

Вам нужно обустроить запланированное количество скатов (обычно их 4). На этом этапе работайте в соответствии с имеющимися у вас чертежами.

Шестой этап

Шатровая крыша своими руками - расчеты и монтаж!

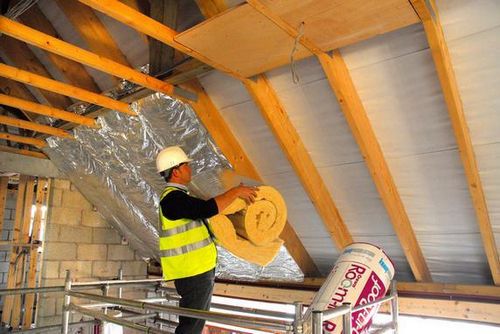

Утепление крыши

Утеплите крышу. Сначала крепится гидроизоляционный материал, под ним размещается утеплитель, а под утеплителем – мембранная пароизоляционная пленка.

Шатровая крыша своими руками - расчеты и монтаж!

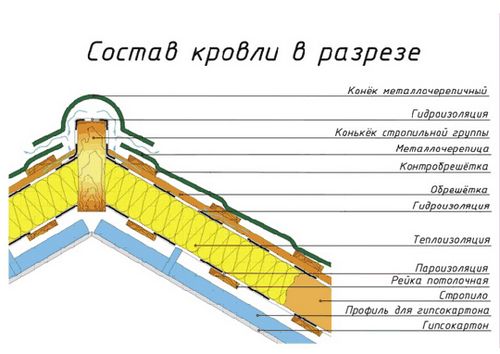

Пирог кровли

Шатровая крыша своими руками - расчеты и монтаж!

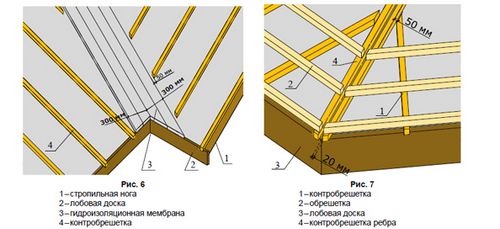

Обрешетка на ендовах и хребтах кровли

В завершение вам останется лишь уложить желаемый финишный кровельный материал и установить разного рода дополнительные элементы вроде водостоков и пр.

Шатровая крыша своими руками - расчеты и монтаж!

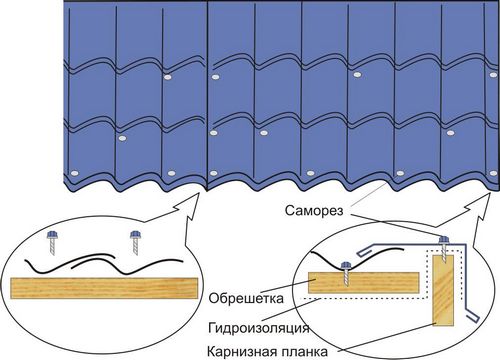

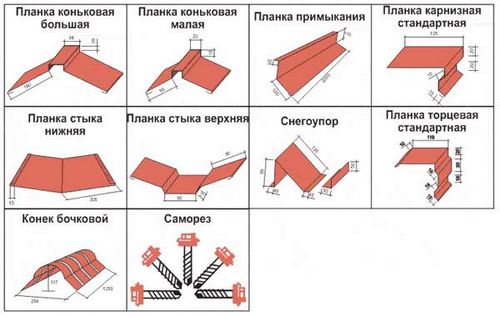

Монтаж металлочерепицы

Шатровая крыша своими руками - расчеты и монтаж!

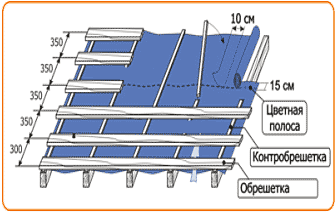

Монтаж металлочерепицы

Шатровая крыша своими руками - расчеты и монтаж!

Монтаж металлочерепицы

Теперь вы осведомлены в основных особенностях шатровой кровельной конструкции, знаете, в каком порядке выполняется расчет системы, какими должны быть ее основные элементы и в какой последовательности выполняется непосредственно обустройство крыши. Следуйте инструкции, одновременно ориентируясь на положения имеющегося проекта, и все обязательно получится.

Удачной работы!
