Скрутка и пайка двух проводов

Ещё сравнительно недавно скрутка была основным способом соединения проводов в домашней электропроводке, а часто и в производственных помещениях. В современных правилах устройства электроустановок такой метод даже не упоминается, хотя на практике он и сейчас находит применение.

Содержание:

Способы соединения электрических проводов и кабелей. Соединение алюминиевых и медных проводов, виды соединения двух жил - клеммы, клеммники, скрутка, сварка

Очень надёжный контакт обеспечивает пайка, для подготовки к которой предварительная скрутка совершенно уместна и даже необходима для большей площади контакта (учитывая, что электропроводность припоя ниже, чем у спаиваемых материалов) и механической прочности.

Для пайки необходим паяльник мощностью 60 – 100 ватт. Вначале нужно снять с проводов изоляцию (на 4 – 5 см), зачистить их мелкой наждачной бумагой и облудить, т.е. покрыть тонким слоем припоя. Для медных проводов можно использовать обычную канифоль (твёрдую или в виде раствора) или специальные пастообразные или жидкие флюсы. Канифоль и нейтральные безотмывочные флюсы не требуют последующего удаления, т.к. не вызывают коррозии. Паяльную кислоту и другие активные флюсы применять нежелательно – их остатки могут вызвать коррозию проводов и даже короткое замыкание. Существуют паяльные материалы и для алюминия, но их применение не рекомендуется.

Залуженные провода скручиваются, затем  тщательно пропаиваются. Пайка должна остыть естественным образом, без принудительного охлаждения, которое может привести к трещинам в соединении. Готовую пайку удобно изолировать термоусадочной трубкой подходящего размера, которая при нагревании плотно охватывает место соединения. Это самый надежный способ соединения электрических проводов и кабелей как медных, так и алюминиевых. Другой вариант – обычная изоляционная лента, желательно не менее 3 слоёв.

Способы соединения электрических проводов и кабелей. Соединение алюминиевых и медных проводов, виды соединения двух жил - клеммы, клеммники, скрутка, сварка

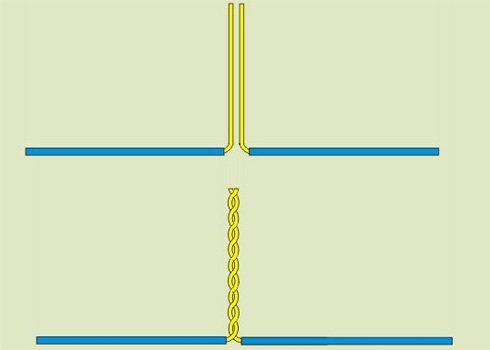

Cкрутка проводов для последующего их сращивания.
Способы соединения электрических проводов и кабелей. Соединение алюминиевых и медных проводов, виды соединения двух жил - клеммы, клеммники, скрутка, сварка

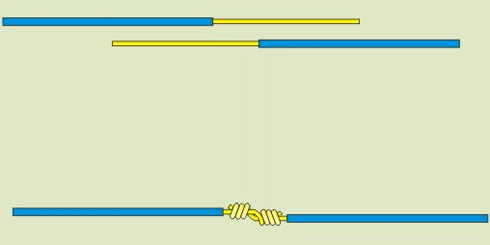

Скрутка электрических проводов для соединения в распределительной коробке.

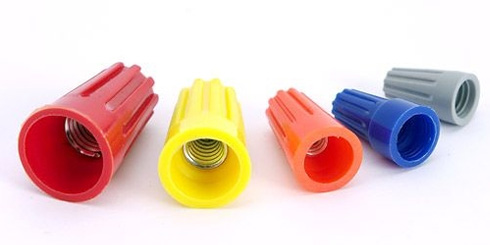

Соединительные изолирующие зажимы (СИЗ) можно считать современным вариантом старой скрутки проводов. Это – пластиковый корпус, имеющий внутри анодированную пружину конической формы. Соединяемые провода зачищают на длину 10 – 15 мм , собирают в пучок и накручивают на них СИЗ – по часовой стрелке, до упора. Суммарная площадь соединения, в зависимости от типоразмера – от 2,5 до 20 кв.мм. Качество соединения довольно высокое, но несколько меньше, чем у винтовых клеммников.

Способы соединения электрических проводов и кабелей. Соединение алюминиевых и медных проводов, виды соединения двух жил - клеммы, клеммники, скрутка, сварка
Соединительные изолирующие зажимы (СИЗ) — современные способы соединения двух — трех и более жил медных проводов.

Соединение алюминиевых и медных проводов при помощи клемм

Наиболее распространены винтовые клеммы, они часто применяются в распределительных коробках. Выпускаются как на малые, так и на очень большие токи. При использовании алюминиевых жил, нужно соблюдать осторожность при затягивании винтов, потому что он отличается мягкостью (а иногда – и хрупкостью) и легко повреждается.

Способы соединения электрических проводов и кабелей. Соединение алюминиевых и медных проводов, виды соединения двух жил - клеммы, клеммники, скрутка, сварка

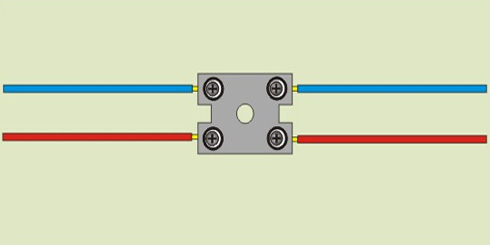

Клеммное соединение — старый и надежный способ.

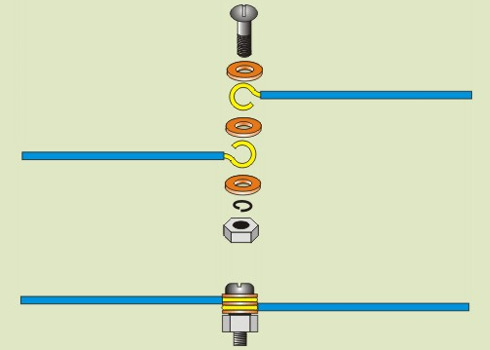

Соединение кабелей винтами с шайбами

Это несколько устаревший вариант, подходящий при отсутствии винтовых клеммников подходящего типоразмера, обеспечивает аналогичное качество, может быть использован для соединения алюминиевого провода с медным.

Способы соединения электрических проводов и кабелей. Соединение алюминиевых и медных проводов, виды соединения двух жил - клеммы, клеммники, скрутка, сварка
Соединение винтовым зажимом, через шайбы.

Ответвление зажимом У733

Это фактически вариант винтового клеммника, он позволяет делать ответвления от магистрали, не разрезая её.

Способы соединения электрических проводов и кабелей. Соединение алюминиевых и медных проводов, виды соединения двух жил - клеммы, клеммники, скрутка, сварка

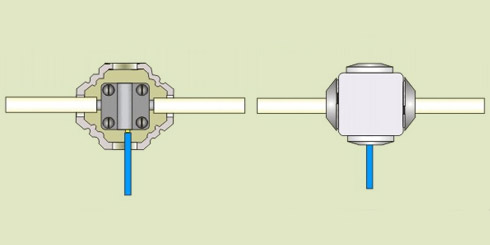

Ответвление с использованием зажима у 733.

Соединение нескольких розеток шлейфом

В таком варианте розетки фактически могут использоваться как винтовые клеммники, но для большей надёжности соединения проводов следует пропаять.

Способы соединения электрических проводов и кабелей. Соединение алюминиевых и медных проводов, виды соединения двух жил - клеммы, клеммники, скрутка, сварка

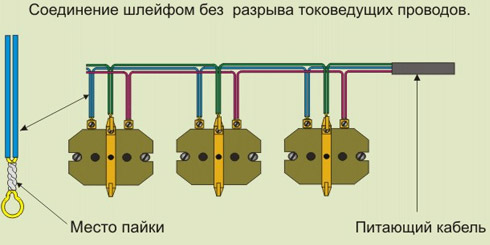

Соединение нескольких розеток шлейфом.

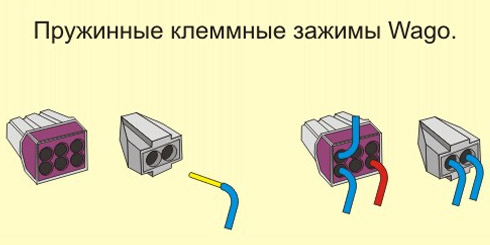

Самозажимные клеммники Wago

Самозажимные клеммники позволяют соединять электрические провода сечением до 2,5 квадратных миллиметров, допустимый ток может составлять до 24 А. Это очень быстрый и технологичный способ соединения. Зачистка производится на длину всего 10-12 мм, не требуется ни скрутки, ни изоляции, ни даже затягивания винтов. Провода просто вставляются в клеммник. Не получится таким образом соединить только гибкие многожильные провода. Ещё один недостаток – в связи с меньшей площадью контакта это соединение всё же несколько менее надёжно, чем винтовое клеммное или, тем более, пайка или сварка.

Способы соединения электрических проводов и кабелей. Соединение алюминиевых и медных проводов, виды соединения двух жил - клеммы, клеммники, скрутка, сварка
Клеммы Wago. Самые распространенные виды соединения двух жил как алюминиевых, так и медных.

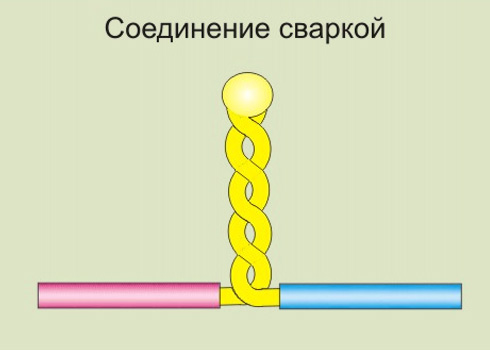

Соединение двух жил кабеля сваркой

Это самый надёжный способ соединения, он обеспечивает идеальный контакт и очень длительный срок безотказной работы. Электрические провода скручиваются на длину не менее 50 мм, сварка медных проводов производится специальным угольным электродом с медным покрытием. Лучше всего использовать инверторный сварочный аппарат, хотя возможны и другие варианты. При сварке проводов, как и при любых других сварочных работах, необходимо строгое соблюдение техники безопасности.

Способы соединения электрических проводов и кабелей. Соединение алюминиевых и медных проводов, виды соединения двух жил - клеммы, клеммники, скрутка, сварка
Соединение алюминиевых, медных проводов и кабелей с помощью сварки — самый надежный способ из всех видов.
