На рынке альтернативных видов отопления тепловые насосы получают все большую популярность. Недоступность оборудования и услуг по монтажу может помешать некоторым хозяевам частных домов сократить расходы на отопление. Они могут рассмотреть вариант сделать тепловой насос своими руками.

Содержание:

Устройство и принцип работы

Некоторым количеством тепловой энергии обладает практически любая среда, которая нас окружает, если только ее температура превышает 1°C. Почему бы не использовать часть этой энергии для обогрева собственного дома? Делается это с помощью теплового насоса.

Основан принцип работы теплового насоса на передаче тепла от источника с низким потенциалом тепловой энергии к теплоносителю, который имеет более высокую температуру. На практике выглядит это таким образом:

  1. Теплоноситель поступает в трубопровод, расположенный, например, в грунте, и нагревается на несколько градусов.
  2. Затем теплоноситель попадает в теплообменник (или испаритель) и передаёт собранную тепловую энергию на внутренний контур.
  3. Хладагент (вещество с низкой температурой кипения, находящееся под низким давлением), который находится во внешнем контуре, нагревается в испарителе и превращается в газ.
  4. Затем газообразный хладагент попадает в компрессор, где сжимается под воздействием высокого давления. При этом температура хладагента становится ещё выше.
  5. Горячий газ поступает в конденсатор, где передаёт тепловую энергию теплоносителю внутренней системы отопления дома.
  6. После этого хладагент, потерявший тепло, возвращается в систему в жидком состоянии.

Работа холодильных установок основана на таком же принципе, поэтому некоторые виды тепловых насосов в летнее время можно вполне успешно использовать в качестве кондиционеров, т. е. для охлаждения помещения.

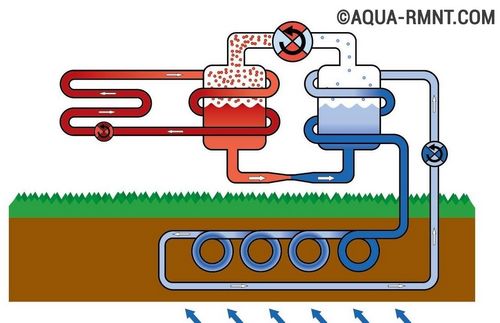

Тепловой насос для отопления дома: устройство и принцип работы разных систем

Тепловой насос позволяет обогревать дом, используя низкопотенциальную тепловую энергию окружающей среды

Видео: устройство и работа тепловых агрегатов

Виды агрегатов

Наглядное представление о вариантах устройства тепловых насосов представляет их классификация по виду теплоносителя на внешнем и внутреннем контурах конструкции. Получать энергию устройство может из:

  • грунта;
  • воды (водоём или источник);
  • воздуха.

Внутри дома полученная тепловая энергия может использоваться в системе отопления, а также для подогрева воды или для кондиционирования воздуха. Поэтому различают несколько видов тепловых насосов в зависимости от сочетания этих элементов и функций.

Система «грунт-вода»

Получение тепла из грунта считается одним из самых эффективных для этого типа альтернативного отопления, поскольку уже примерно в пяти метрах от поверхности температура грунта остаётся достаточно постоянной, мало подвержена изменениям погодных условий.

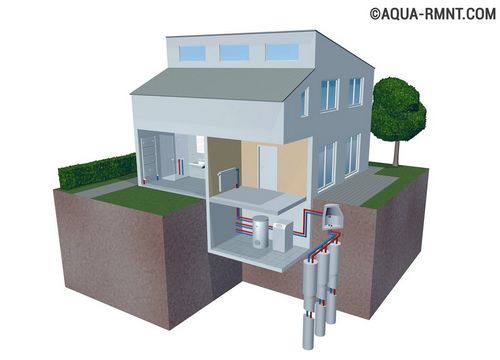

Тепловой насос для отопления дома: устройство и принцип работы разных систем

В геотермальном тепловом насосе используют специальные теплопроводящие зонды

В качестве теплоносителя на внешнем контуре используется специальная жидкость, которую принято называть рассолом. Это экологически безопасный состав.

Наружный контур теплового насоса типа «грунт-вода» выполняют из пластиковых труб. Разместить их в грунте можно горизонтально или вертикально. В первом случае могут понадобиться работы на значительной площади, от 25 до 50 кв. м на каждый киловатт мощности насоса. Площади, отведённые под устройство горизонтального коллектора, нельзя использовать для сельскохозяйственных нужд. Здесь допустима только разбивка газона или высадка однолетних цветущих растений.

Для сооружения вертикального коллектора понадобится ряд скважин глубиной 50-150 метров. Поскольку температура грунта на такой глубине выше и устойчивее, такой геотермальный тепловой насос считается более эффективным. Для передачи тепла в этом случае используются специальные глубинные зонды.

Насос «вода-вода»

Не менее эффективным выбором может стать тепловой насос вода вода, поскольку на большой глубине температура воды остается достаточно высокой и постоянной. В качестве источника низкопотенциальной тепловой энергии могут использоваться:

  • открытые водоёмы (озёра, реки);
  • грунтовые воды (скважины, колодцы);
  • сточные воды промышленных технологических циклов (обратное водоснабжение).

Принципиальных отличий в конструкции теплонасосов «грунт-вода» или «вода-вода» не имеется. Наименьших затрат потребует сооружение теплонасоса, использующего энергию открытого водоёма: трубы с теплоносителем нужно снабдить грузом и погрузить в воду. При использовании потенциала грунтовых вод понадобится более сложная конструкция. Может потребоваться сооружение дополнительного колодца для сброса воды, которая проходит через теплообменник.

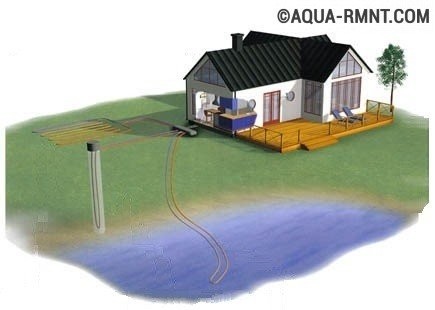

Тепловой насос для отопления дома: устройство и принцип работы разных систем

Использование теплового насоса вода-вода в открытом водоеме может быть очень выгодным

Универсальный вариант «воздух-вода»

По эффективности тепловой насос воздух вода уступает другим моделям, поскольку в холодное время года мощность его ощутимо снижается. Однако для его монтажа не требуется сложных работ по выемке грунта или по сооружению глубоких скважин. Нужно только выбрать и установить подходящее оборудование, например, прямо на крыше дома.

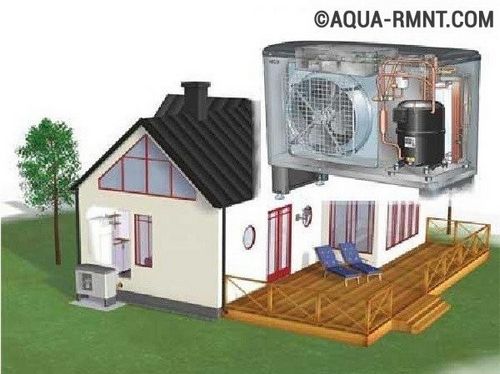

Тепловой насос для отопления дома: устройство и принцип работы разных систем

Тепловой насос воздух-вода можно установить без масштабных монтажных работ

Несомненным преимуществом этой конструкции является способность повторно использовать тепло, которое покидает обогреваемые теплонасосом помещения с отработанным воздухом или водой, а также в виде дыма, газа и т. п. Чтобы компенсировать недостаток мощности воздушного теплонасоса в зимний период, следует предусмотреть варианты альтернативного отопления.

Наименее затратным вариантом может стать тепловой насос воздух воздух, для сооружения которого не нужны сложные работы по созданию традиционной системы водяного отопления в помещениях.

Преимущества и недостатки системы

Установка теплового насоса дома и включение его в систему отопления или создание полноценной отопительной станции решит ряд насущных проблем и имеет следующие преимущества:

  • это автономная система отопления, единственным централизованным элементом которой является подключение к электросети;
  • этот способ позволяет значительно сэкономить на дорогостоящих энергетических носителях, которые традиционно применяются для отопления и существенно снизить затраты на коммунальные услуги. Средний Коэффициент преобразования теплоты равен 3,5 – 4,5. Из 1 кВт электроэнергии насос вырабатывает от 3 до 7 кВт тепла. Это самые высокие показатели среди всех видов котлов, работающих на любом топливе;
  • система безопасна для здоровья человека и для экологии. Она помогает сберечь невозобновляемые энергоресурсы планеты;
  • пожарная безопасность и невоспламеняемость деталей. Этот котёл не перегревается, не взрывается, не горит, не выделяет угарный газ;
  • один насос может вырабатывать как тепло, так и холод, обеспечивая нужный микроклимат в доме, а также нагревать воду для бытовых нужд;
  • долговечность – по опыту европейских жителей срок службы оборудования составляет 20-50 лет;
  • комфорт и бесшумная работа. Управление системой осуществляется с помощью автоматики;
  • установка насоса не требует согласований, которые нужны при монтаже, например, газового оборудования.

В Норвегии и Швеции 95% всех домов отапливаются тепловыми насосами.

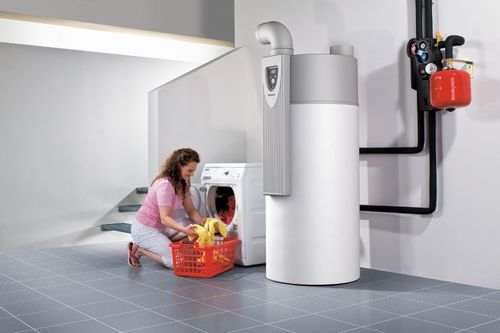

Тепловой насос для отопления дома: устройство и принцип работы разных систем

Преимуществ у такой системы гораздо больше, чем недостатков

К недостаткам можно отнести:

  • относительно высокую стоимость установки и самого насоса, окупаемость такой системы напрямую зависит от интенсивности её эксплуатации;
  • необходимость привлечения специалистов и применения специальной бурильной и иной техники для обустройства геотермального насоса с вертикальным контуром, глубина которого может достигать 200 м.

Как сделать тепловой насос своими руками

Использовать тепловые насосы для отопления дома выгодно и удобно. Имеющийся опыт показывает, что в частных домах жилой площадью более 400 кв. м такая конструкция окупится в течение нескольких лет эксплуатации, несмотря на высокую стоимость. Владельцы домов с более скромными размерами успешно разрабатывают и устанавливают теплонасосы собственной конструкции. Вот некоторые принципы создания этих полезных устройств:

  • для начала нужно позаботиться о приобретении компрессора, например, предназначенного для кондиционера. Обычно его закрепляют на стене.
  • другую важную часть конструкции — конденсатор — можно сделать самостоятельно. Для этого понадобится сделать змеевик из медной трубы (толщина не менее 1 мм), который помещают в корпус из металла или пластика. В качестве корпуса подойдёт бак подходящего размера. После того как змеевик установлен, половинки бака сваривают, монтируя необходимые резьбовые соединения. Испаритель тоже обычно монтируют на стене. Чтобы сделать качественный змеевик, можно намотать медную сантехническую трубу вокруг предмета подходящего диаметра, вполне подойдет газовый баллон. Чтобы расстояние между витками было одинаковым, используют перфорированный алюминиевый уголок, на котором закрепляют витки змеевика.
  • окончательный монтаж этого оборудования: пайку медной трубы, закачку фреона и т. п. — должен выполнять только квалифицированный специалист. Неумелые действия могут повредить оборудование, кроме того, они связаны с высокой вероятностью получения бытовых травм.
  • после этого конструкцию подключают к внутренней системе отопления дома.
  • затем производится монтаж и подключение наружного контура, особенности этого процесса зависят от вида теплового насоса.

Перед пуском теплонасоса не помешает диагностировать состояние домовой электропроводки и счетчика. Ветхое и устаревшее оборудование необходимо заменить. Приемлемая мощность электросчётчика составляет не менее 40 ампер.

К сожалению, не всякий тепловой насос для отопления дома оправдывает ожидания владельцев. Чаще всего это связано с отсутствием правильных термодинамических расчётов. В результате получается система с недостаточной мощностью или неоправданно растут затраты на чрезмерно мощное оборудование. Чтобы подобрать систему с подходящей мощностью, следует учесть теплопотери здания, а также множество других характеристик. Поручать такие расчёты следует инженеру-проектировщику.

Рентабельность и целесообразность использования тепловых насосов

Чтобы достигнуть существенной экономии на отопительном бюджете на долгие годы, необходимо затратить значительные средства на этапе проектирования и установки. Окупаемость такой отопительной системы отложена во времени, она зависит от условий эксплуатации.

Энергия, взятая из окружающей среды, не требует оплаты и не заканчивается.

Если в доме пол и стены утеплены правильно, то тепловой насос будет работать максимально эффективно. Потери тепла не должны превышать 100 Вт на 1 кв. метр.

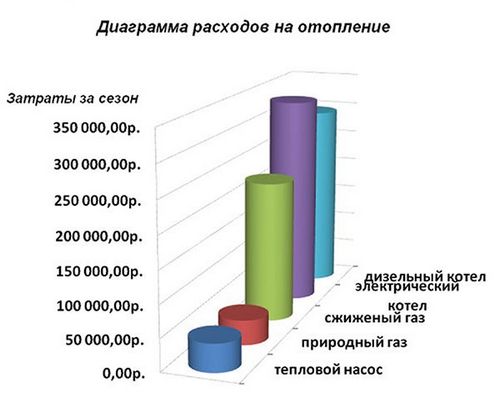

Ниже представлено сравнение затрат на отопление при использовании различных энергоносителей.

Тепловой насос для отопления дома: устройство и принцип работы разных систем

Чтобы экономить на отоплении, придётся потратить немалую сумму на установку теплового насоса

Очень выгодно включать насос в систему теплых полов или стен, где рабочая температура составляет примерно 40 градусов. Показателем экономии можно считать отсутствие перегрева отопительного контура и замерзания теплоносителя при отключении насоса, что позволяет повысить надежность системы и снизить риск аварии и частоту профилактических и ремонтных работ.

Стоимость установки такой системы, зависит от нескольких факторов:

  • площадь отапливаемых помещений дома;
  • разновидность конструкции насоса;
  • системы отопления и трубы, проложенные в доме;
  • показатели потерь тепла.

Для небольшого дома площадью 130 кв. м при установке насоса с грунтовым забором тепла, стоимость оборудования составит 450 000 р., а монтаж потянет на 300 000 р.

Насос «воздух-вода» будет стоить 300 00 р., установка составит 80 000 р., это самый недорогой вариант.

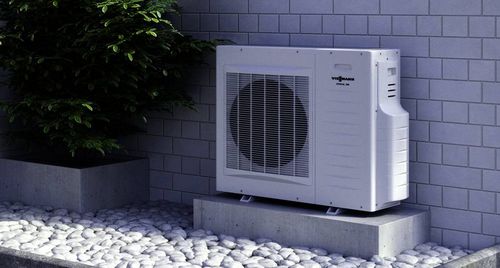

Тепловой насос для отопления дома: устройство и принцип работы разных систем

Стоимость установок начинается от 450 тыс. руб.

Максимальные затраты потребуются при глубоком бурении с низкой точкой промерзания и при большой площади дома, например, 400 кв. м. Оборудование обойдется в 800 000 р., а установка – в 360 000 р. Затраты включают в себя все проектные и земляные, наземные работы и все элементы насоса и отопительной системы.
