Комфортные условия в доме в холодное время года зависят от температуры в помещениях. Холодные квартиры и полы могут привести к заболеваниям. Теплые полы помогают сохранять стабильную температуру. Но не всем есть возможность нанять специалистов или же нет денежных средств для этого. Поэтому важно уметь сделать теплый пол своими руками.

Сегодня мы расскажем вам об этом.

Содержание:

Теплый пол водяной своими руками: расчет и инструкция

Водяной теплый пол- целая система современного отопления, заменяющего радиаторы.

Теплый пол водяной своими руками: расчет и инструкция

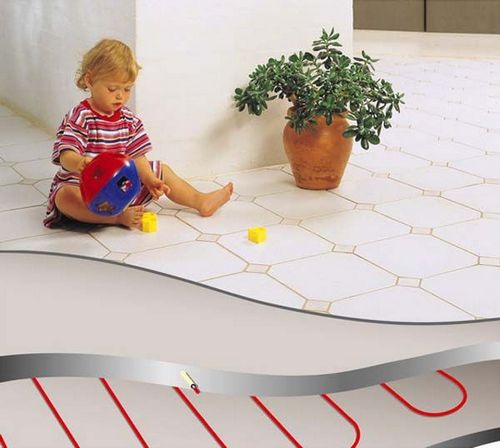

Она представляет собой сеть труб, находящихся между бетонным и деревянным покрытием. Сверху деревянного покрытия укладывают плитку, ламинат или какой-нибудь другой напольный материал по выбору хозяина дома. По трубопроводам циркулирует вода, нагреваемая от газового котла или центрального отопления.

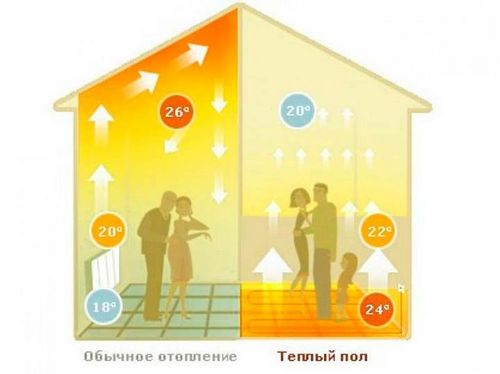

Под воздействием горячей жидкости напольное покрытие прогревается, теплый воздух распространяется по всему помещению, нагревая его. Устремляясь ввысь, воздух понижает свою температуру, остывая. Поэтому у потолка его температура намного ниже, чем на поверхности пола.

Преимущества и недостатки теплого пола

>Преимущества такого вида отопления в доме:

  • Теплый пол водяной своими руками: расчет и инструкция

    Эстетичный вид.

В квартире не видны источники отопления, можно использовать любой дизайн дома по вашему усмотрению.

  • Безопасность.

Дети случайно не обожгутся, как в случае с радиаторами. Отопительные трубы находятся глубоко, под напольным покрытием.

  • Экономичность.

По сравнению с радиаторами, которые потребляют больше тепла, чем водяные полы, экономия на отоплении будет-20-30%. (хорошо прогревается расстояние на уровне 2-2, 5 м от пола).Если потолки выше, то и экономия больше. Пол в деревянном доме, как и в каменном нагревается водяными теплоносителями низкой температуры-40-50 градусов. Экономятся энергоресурсы на прогревание помещения.

  • Комфортность.
Теплый пол водяной своими руками: расчет и инструкция

Такая отопительная система несет приятное тепло в дом. От нее прогревается все помещение равномерно. Ногам всегда тепло(у поверхности температура воздуха+22.) По полу можно ходить босяком даже в сильные морозы. Дети могут ползать, играть, бегать по полу, не опасаясь заболеть. Остывший воздух на уровне головы прогрет только до 18 градусов. В таких условиях человек чувствует комфортно. При отоплении радиаторами теплый воздух циркулирует по кругу, сначала поднимается вверх, а затем возвращается вниз. Теплопотери приводят к тому, что на поверхности пола воздух остывает, ногам холодно. Вверху-самая высокая температура, поэтому человек испытывает дискомфорт от жары.

  • Теплый пол водяной своими руками: расчет и инструкция

    Износоустойчивость.

Этот вид отопления в частном доме обладает долгосрочным действием. Срок годности полипропиленовых труб-50 лет.

  • Можно регулировать температуру нагрева.

Главными недостатками такой системы является:

  • невозможность установления в многоквартирном доме.
  • трудность ремонта труб, потому что заменить их можно только подняв напольное покрытие.
  • трудоемкость монтажа

Видео водяной теплый пол в доме покажет вам, когда можно монтировать данную отопительную систему, выявит ее плюсы и минусы.

Устройство водяного теплого пола

В состав данной отопительной системы входят следующие элементы:

  • Теплый пол водяной своими руками: расчет и инструкция

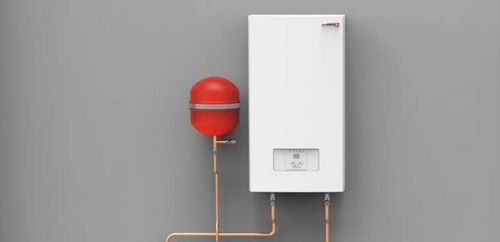

    Водонагревательный котел.

Его мощность должна быть равна суммарной мощности всех теплых полов дома с запасом в 15-20%. Чтобы не сливать воду во время ремонта котла, на входе и выходе его следует иметь запорные клапаны.

  • Теплый пол водяной своими руками: расчет и инструкция

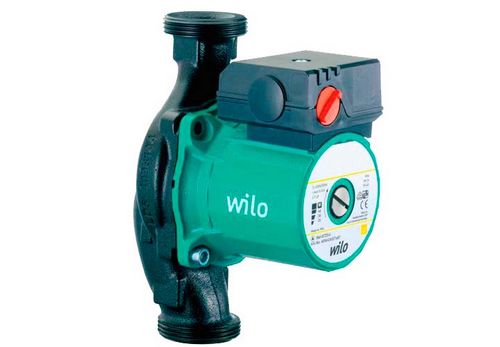

    Насос.

Он способствует циркуляции воды в отопительной системе теплый водяной пол. Обычно в современных котлах есть встроенный насос. Он позволяет отопить двухэтажный дом. Если площадь помещения больше 120 квадратных метров, то требуется поставить дополнительные нагнетающие насосы.

  • Трубы.

Мы расскажем, какая из труб самая лучшая для данного отопления.

При выборе труб важно такое качество, как износоустойчивость, т.е. они не должны разрушаться при перепадах давления или высоких температурах, при химических воздействиях, не подвержены коррозии. Надежная изоляция и герметичность трубы предохранит отопительную систему от окисления. Важным моментом в выборе труб является и эластичность, способность сгибаться руками, не ломаясь, не трескаясь.

Теплый пол водяной своими руками: расчет и инструкция

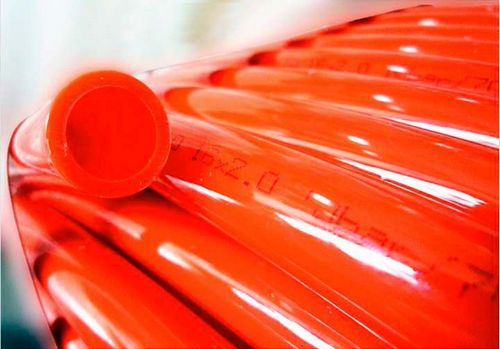

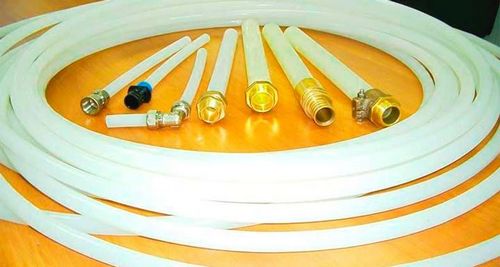

Трубы для теплого водяного пола можно применять из сшитого полиэтилена.

Они обладают высокой прочностью. Рекомендуется плотность сшивки-65-80%. Наиболее прочным является сшивка пероксидом-PEX-A плотностью -75%. Эти трубы устойчивы к высоким температурам. При изготовлении их испытывают под высоким давлением, поэтому они такие прочные.

Теплый пол водяной своими руками: расчет и инструкция

Основным минусом таких труб является быстрая разгибаемость. Поэтому при укладке их нужно жестко фиксировать.

Используют также и полипропиленовые трубы, но этот материал расширяется под воздействием высоких температур.

Теплый пол водяной своими руками: расчет и инструкция

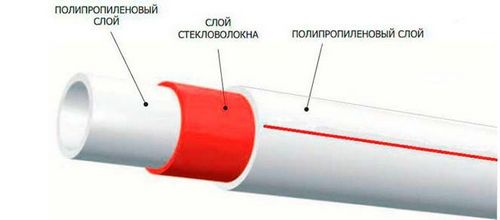

Чтобы этого не произошло, нужно покупать трубы из пропилена с армированием стекловолокном. При термосварке они становятся монолитными. Но трубы из пропилена применяются нечасто из-за небольшого радиуса изгиба. Данный недостаток отрицательно сказывается на качестве обогрева помещения. Когда монтируют трубы из пропилена, то используют специальные насадки.

Теплый пол водяной своими руками: расчет и инструкция

Низкой себестоимостью, износоустойчивостью обладают металлопластиковые трубы. Они прочны и долговечны, потому что состоят из нескольких слоев. Верхний и нижний защитные слои-это полиэтилен. В середине алюминиевая фольга, соединенная со сшитым полиэтиленом специальным клеящим составом. Благодаря алюминиевой прослойке они обладают хорошей теплопроводностью, а слои из полиэтилена предохраняют трубы от повреждений.

Теплый пол водяной своими руками: расчет и инструкция

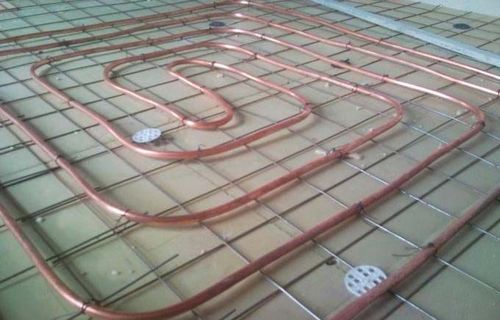

Отлично проводят тепло и долговечны медные трубы. Их применяют в основном в европейских странах.

В России для отопительной системы пола используются редко из-за высокой цены и трудоемкости монтажа. Его производят только профессионалы. При заливании бетонной стяжки их нужно покрывать защитным слоем, чтобы исключить отрицательное воздействие щелочей.

  • Теплый пол водяной своими руками: расчет и инструкция

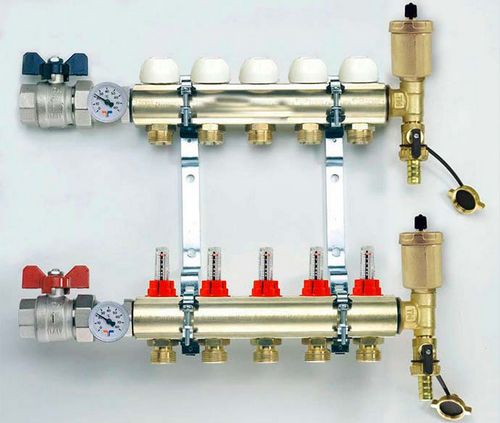

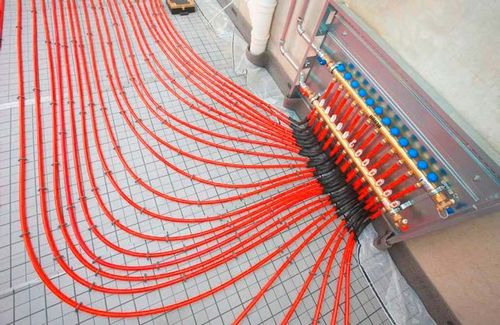

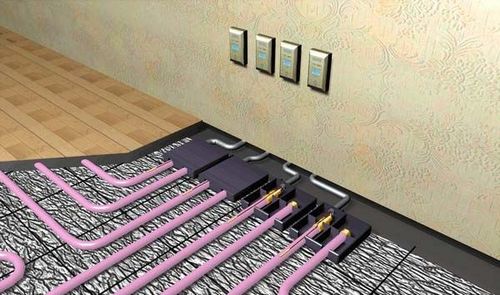

    Коллекторы регулируют действие прямого и обратного потоков теплоносителя. Коллекторы представляют собой сложный технологический узел, обеспечивающий равномерный разогрев труб. Состоит он из 2 гребенок (подающей и обратной), циркуляционного насоса, расходомера и клапанов. По подающей гребенке горячая вода идет от котла к контурам и распределяется по трубам. Отдав тепло, вода уже охлажденной проходит по обратной трубе коллектора, возвращаясь в котел. В нем она снова нагревается.

Теплый пол водяной своими руками: расчет и инструкция

Циркуляционный насос следит за постоянным движением воды. Трубопроводы крепятся сбоку коллектора специальными фитингами. Как только в помещении достигнута определенная температура, срабатывает термодатчик, который предупреждает об этом. Клапаны перекрывают выход горячей воды к контурам. Технологичный узел, отвечающий за регулировку воды, находится в специальном коллекторном шкафу.

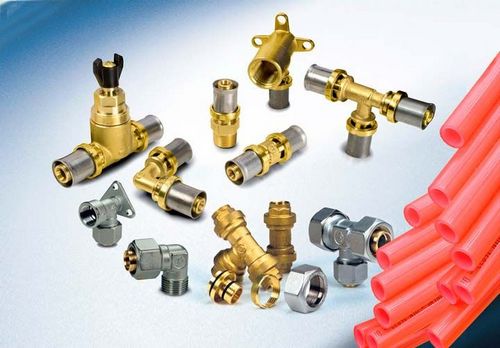

  1. Фитинги. Они используются для подсоединения труб к коллекторам на всем протяжении отопительной системы.

Расчет теплого пола водяного

Отопление теплый пол водяной нужно провести правильно. Очень важно сделать расчет труб до монтажа. Для этого чертят на бумаге проект.

Теплый пол водяной своими руками: расчет и инструкция

На том месте, где всегда будет мебель, сантехника, ванна, можно трубы не укладывать.

Не забудьте отступить от стен по 30 см. Нужно распределить, сколько контуров нужно для всего помещения.

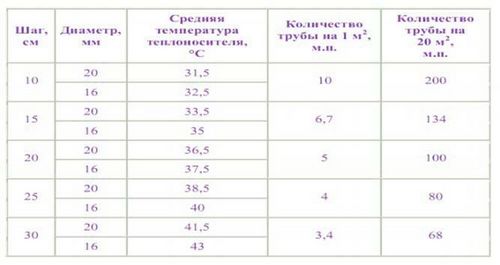

Чтобы определить длину труб на контур, надо площадь помещения разделить на длину шага и умножить на 1,1(запас трубы в 10% на повороты.) L = S / N * 1,1.

Теплый пол водяной своими руками: расчет и инструкция

Нужно обязательно прибавить длину трубы до коллектора (один конец-к подающему коллектору,2 конец контура-к обратному.), умноженной на 2. Длина контура зависит и от ширины трубы. Ширина16 мм-контур 80 м-100 м, труба из полиэтилена18 мм-120м, не более 80-100м,20 мм металлопластиковая труба-не более 120-125 м. При расчете следует учитывать и длину шага. Обычно при шаге 10 см, труб нужно 7 м,15 см-10м.

Расчеты о теплом водяном поле-сложный процесс, который учитывает также мощность, теплопотери, толщину стяжки, плотность потока.

Как найти плотность потока?

Для этого нужно сумму теплопотерь разделить на полезную площадь.

Чтобы правильно просчитать все отопление, лучше обратиться к профессионалам.

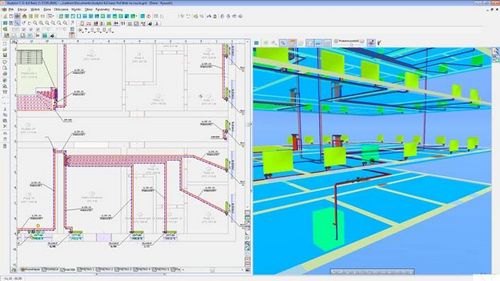

Есть программа Audytor CO компании Sankom, которая поможет в точных расчетах системы.

На сайтах есть калькулятор теплого водяного пола ,легко справляющийся с этой трудной задачей.

Теплый пол водяной своими руками: расчет и инструкция

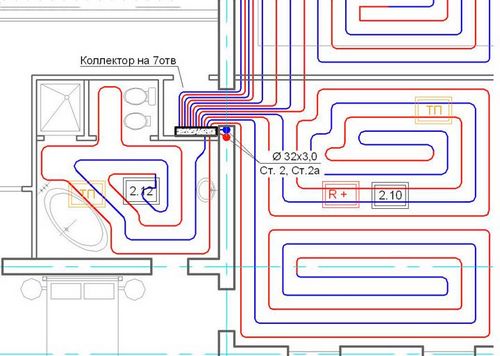

Схемы теплого пола водяного

Теплый пол водяной своими руками: расчет и инструкция

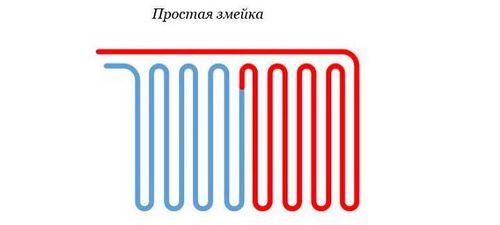

Самой простой монтажной схемой укладки является змейка.

Трубы проводядтся от коллектора в виде петель, охватывая всю площадь комнаты. Каждая петля идет от одной стены до другой, сменяя предыдущую. Этот способ позволяет полностью прогреть только часть комнаты. Горячая вода поступает лишь с оной стороны. Проходя по всей отопительной системе, она теряет тепло. Остывший трубопровод недостаточно прогревает удаленную от теплоносителя часть помещения.

Теплый пол водяной своими руками: расчет и инструкция

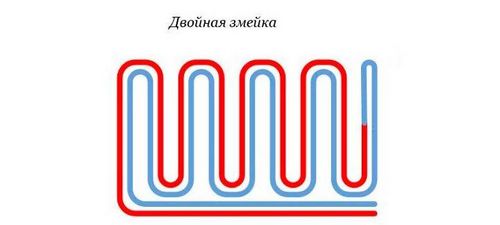

Схема водяного теплого пола змейкой в частном доме –трудоемкий процесс. Перепады температур в двойной змейке уменьшаются, но монтаж остается трудоемким.

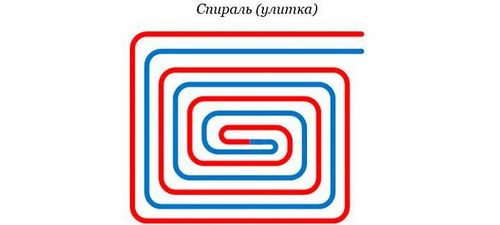

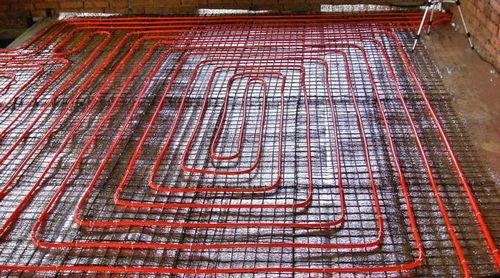

Самым известным способом укладки труб считается спираль, по-другому улитка. Она равномерно прогревает все помещения в доме.

>

Теплый пол водяной своими руками: расчет и инструкция

Спираль охватывает весь периметр помещения, начиная от краев постепенно подходит к центру, а далее от центра в противоположную сторону. Шаг 10 мм позволяет избежать тепловых ям. Монтаж этим способом достаточно легкий, его может выполнить один человек без помощника.> Улитка удобна тем, что изгиб труб в ней незначителен. Спираль можно сделать в любой части комнаты, обогнув трудные места. Она может утеплить холодные пространства помещения-у наружных стен, у входа на веранду. Плюсом данной схемы будет и возможность установления любого шага между трубами.

Существует комбинированный способ укладки труб — сочетание змейки и спирали. Змейку можно установить, например, у входа, где не требуется особого тепла, а улитку-в центральной части помещения, чтобы создать тепловой комфорт

Этапы монтажа теплых водяных полов

1этап — установка технологического узла в коллекторный шкаф.

>

Теплый пол водяной своими руками: расчет и инструкция

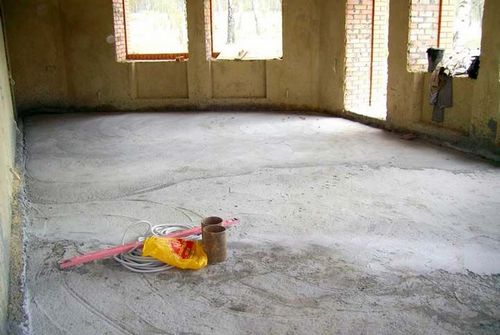

2этап — подготовка пола.

Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.

>

Теплый пол водяной своими руками: расчет и инструкция

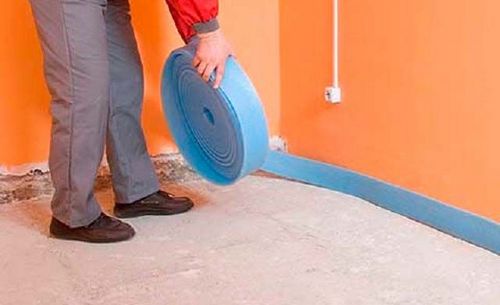

3 этап — укладывание демферной ленты.

Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.

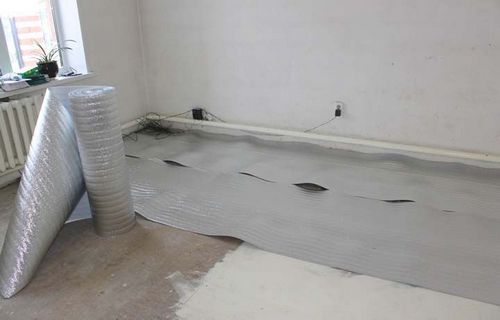

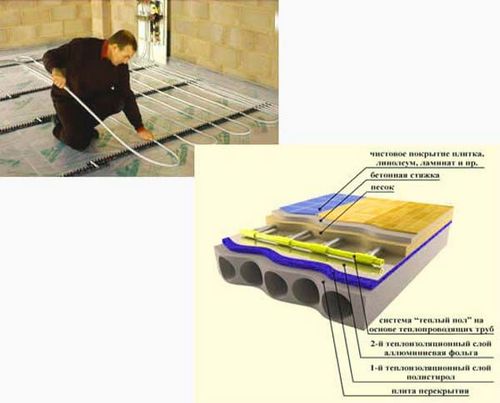

4 этап — кладем слой теплоизоляции, которая предупредит потерю тепла контурами.

Теплый пол водяной своими руками: расчет и инструкция

В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.

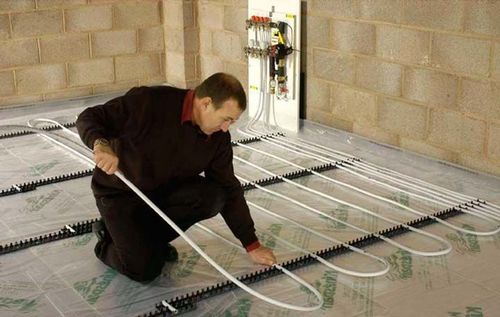

5 этап — водяной теплый пол для частного дома своими руками предполагает также укладывание труб.

Теплый пол водяной своими руками: расчет и инструкция

Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров. Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация.

Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.

6 этап — проверяем отопительную систему на герметичность.

Теплый пол водяной своими руками: расчет и инструкция

Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.>7 этап — если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.

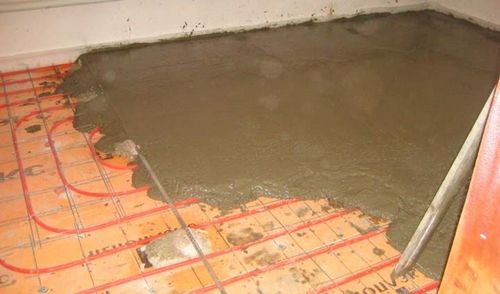

Стяжка для теплого водяного пола

Теплый пол водяной своими руками: расчет и инструкция

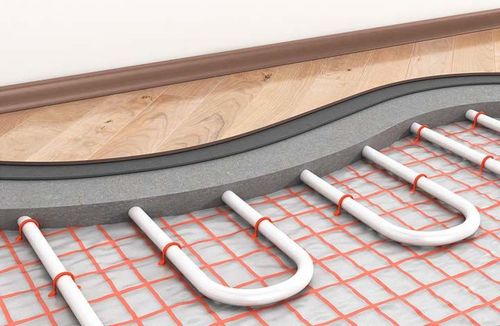

Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.

Модификатор бывает жидким и сухим.

Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.

Стяжка в теплом поле водяном предохраняет трубы от внешнего воздействия, препятствует разгерметизации труб. Она обладает хорошей теплоотдачей: получая от труб тепло, передает его воздуху в помещении.

Виды покрытия

Теплый пол водяной своими руками: расчет и инструкция

Водяной теплый пол используется в основном под плитку и керамогранит.

Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.

Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.

Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.

Дерево при повышенной температуре рассыхается. Поэтому прогревать контуры выше 27 градусов не нужно.

Теплый пол водяной своими руками: расчет и инструкция

Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.

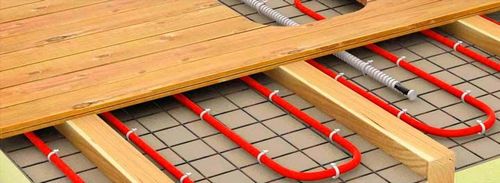

Поверх труб выкладывают ДСП, фанеру или ГВЛ.

Теплый пол водяной своими руками: расчет и инструкция

Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.

Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.

Стоимость водяного теплого пола

Цена на теплый пол водяной в среднем 1500-3000 за кв. м. Эта цена составляется из стоимости всех материалов: труб, крепежа, изоляционного материала, котла, насоса, коллекторного шкафа, работы по монтажу пола.

Теплый пол водяной своими руками: расчет и инструкция

Водяные электрические теплые представляют собой систему, состоящую из труб 20 мм диаметра. Внутри них находится греющий кабель. Теплоноситель антифриз статичен и не движется, поэтому насос, котел, коллектор не нужны.

Устанавливается в стяжку. Принцип работы: при включении питания теплоноситель нагревается. При нагреве антифриза повышается давление, способствующее быстрому и равномерному распределению тепла.

Итак, мы рассказали вам о системе теплый водяной пол своими руками, немного коснулись электрических полов. Надеемся, что, прочитав статью, вы почерпнули много важного и полезного о данной системе и сможете водяной теплый пол купить и самостоятельно его установить.
