Трубы из сшитого полиэтилена для отопления — характеристики и структура



Относительно новой технологией в организации системы отопления является применение труб из особого, «сшитого» полиэтилена (РЕХ-трубы).

Преимущества данной технологии

Трубы из сшитого полиэтилена для отопления обладают следующими преимуществами:

Содержание:

Трубы из сшитого полиэтилена для отопления — характеристики и структура

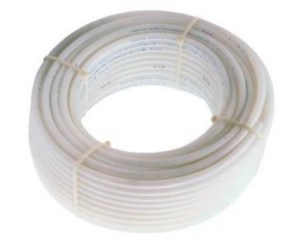

  1. Эластичная структура позволяет сгибать трубки, не используя специальные соединения. Это существенно уменьшает вероятность возникновения протечек. А возможность организовать максимально плавные повороты не создает дополнительных препятствий, которые приводят к потерям давления в системе. Так как зачастую подобные изделия продаются бухтами по 200 м, из них можно сконструировать «теплые полы» без соединений. Такая организация существенно повышает эксплуатационные свойства контура отопления.

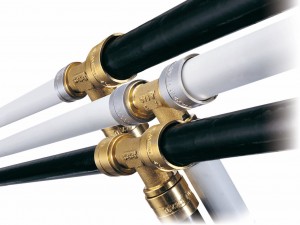

  2. Трубы из сшитого полиэтилена легко монтируются. Для этого достаточно разогреть и одеть на фитинг, дополнительно уплотнив соединение. После остывания материал плотно облегает переходник, обеспечивая герметичность шва. В среднем, монтаж трубопровода из модифицированного полиэтилена отнимает в 2-3 раза меньше времени, нежели аналог из стали.
  3. Не поддаются коррозии, не образуют накипи и других отложений, сужающих внутренний диаметр. Обладают легким весом (0,083 — 0,098 кг/м при диаметре 16 мм) и способностью возвращаться к заданной форме после линейного расширения, составляющего в среднем 0,7% от общего размера.
  4. Поперечносшитый полиэтилен химически нейтрален. Он может взаимодействовать с различными агрессивными химическими добавками без потерь своей функциональности (при температуре до 60°С).
  5. Малая степень теплопроводности предотвращает потери температуры при нагревании и позволяет значительно экономить электроэнергию во время нагрева воды.

Особенности и структура

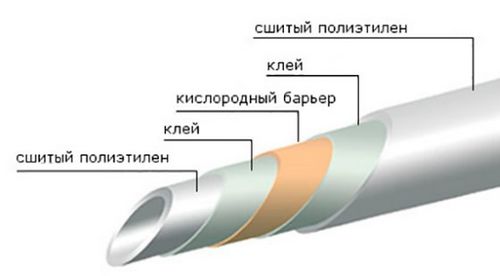

РЕХ могут иметь пятислойную структуру: модифицированный полиэтилен, клеевой слой, прослойка из алюминиевой фольги, еще один слой клея и оболочка из полиэтилена, имеющая защитную функцию. При этом фольга из алюминия не имеет существенного влияния на параметры эксплуатации труб – уровень температуры и давления.

Трубы из сшитого полиэтилена для отопления — характеристики и структура

Обусловлено тем, что теплоноситель внутри конструкции перемещается по полиэтиленовой трубе, а не по алюминиевой, что и определяет рабочие параметры. Кроме обеспечения диффузного барьера, прослойка из алюминия выполняет функцию частичной компенсации расширения полимерной трубки под воздействием тепла. Однако использовать такие конструкции имеет смысл только при открытом типе прокладки протяженного трубопровода в отопительных системах. А в системах «теплый пол», где трубы вмонтированы в бетон, и при прокладке труб в стенах, в компенсации, обеспечиваемой алюминием, нет потребности.

Сшитый полиэтилен подходит для использования при рабочей температуре в 95°С и внутреннем давлении 9 Бар. При таких условиях материал прослужит не менее 15 лет.

Трубы из сшитого полиэтилена для отопления — характеристики и структура

Согласно другому источнику, трубы, отличающиеся своим диаметром, имеют различия и в максимально допустимых показателях давления (от 8 до 25 кг/см2), что указано в их маркировке аббревиатурой PN.

Диапазон температур, при которых эти трубы не теряют своих свойств, равен интервалу от -120°С до +120°С.

Внимание к характеристикам

Выбирая трубы из сшитого полиэтилена — технические характеристики, на которые вы должны обратить внимание, сводятся к следующему:

  1. Метод, при помощи которого проводилась «сшивка» полиэтилена. Молекулы полиэтилена образуют дополнительные связи между собой под воздействием реагентов, или в процессе облучения (обозначается буквой Е). Реагентами в процессе сшивки могут быть: пероксиды – буква Р в маркировке, органосиланы – S, или азот — N. Наибольшую степень сшивки имеет пероксид (РЕХ-Р) – от 75% до 95%. Это делает выбор такого подвида труб предпочтительным в системе отопления.
  2. Наличие и вид защиты от проникновения кислорода. Это может быть слой алюминия, или покрытие этиленвиниловым спиртом, обладающим способностью быстро сохнуть. Алюминий дополнительно укрепляет места изгибов. Проницаемость материала в итоге должна составлять не больше 0,1 г/(м3 × наружный d трубы в мм). Наружная защита конструкции создает ее основной недостаток – вероятность повредить диффузный слой при установке.
  3. Тип защиты от воздействия ультрафиолетовых лучей. Может быть частичным (UV), полным с добавлением сажи (UV — 1), и дополнительно стабилизаторов(UV — 2). Чем выше степень защиты, тем меньше вероятность размножения в воде бактерий.
  4. Диаметр. Колеблется от 10 мм до 280 мм при толщине стенок 1,7-29,9 мм. Для отопления рекомендуется применять трубки с диаметром 16-20 мм.

Трубы из сшитого полиэтилена российского производства соответствуют всем требованиям ГОСТа. Их плотность достигает 0,95 г/см3, ударопрочность – 441КДж/см3, а коэффициент теплопроводности равен 0,35-0,41 Вт/м °С.

Трубы из сшитого полиэтилена для отопления — характеристики и структура

В России трубы этого типа изготавливаются преимущественно из изопласа (полиэтилен маркируется как PEXb). Сырье для сшитых конструкций поставляется английской компанией Micropol и состоит из катализатора – силана и крафтосополимера. В результате сшивания изоплас приобретает трехмерную сетчатую структуру и даже при меньшей степени сшивки (65%) обеспечивает прочность материала.
