Эффективность трубопроводов различного назначения зависит не только от состояния труб, соединительных элементов, но также от качества крановых систем. В прошлом использовались обычные вентили для контроля потоков, но сейчас в большинстве случаев устанавливают шаровые краны. Эти изделия имеют высокое качество и надежность, применяются в трубопроводах с различными рабочими потоками, от бытовых до перекачивания газа и нефтепродуктов.

Содержание:

Установка шаровых кранов и его замена: монтаж, запирающий элемент

Использование шаровых кранов

Благодаря своим высоким качествам сфера использования шаровых кранов достаточно широка:

  • Из-за простоты и высокого качества конструкции они используются в различных системах и комплексах водоснабжения, отопления и снабжения природным газом на крупных предприятиях и в повседневных бытовых условиях;
  • установка крана шарового типа используется в организации ответвлений от главного трубопровода и в стояках с питьевой водой, в пожарных гидрантах и других хозяйственных целях;

    Установка шаровых кранов и его замена: монтаж, запирающий элемент

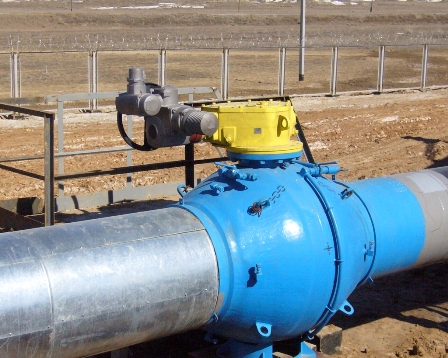

    Шаровой кран на нефтепроводе

  • установка производится в трубопроводах, которые транспортируют масла, нефтепродукты, химически агрессивные вещества, стоки в промышленности и быту, а также пищевые растворы;
  • в быту данные устройства широко используются при подключении различной техники типа посудомоечных, стиральных машин и других сантехнических приборов. В системе подвода питьевой воды подобный кран устанавливается вместе с фильтром очистки.

Принцип действия шарового крана

Шаровые краны предназначены для того, чтобы полностью перекрывать рабочий поток, находящийся в трубопроводе. Они не используются для его регулировки.

В основе работы подобного крана находится металлический шар со сквозным отверстием.

Когда отверстие повернуто в сторону трубы, то кран открыт. Если к трубе шар повернут перпендикулярно, то он закрыт.

Форма отверстия в шаре может быть в виде круга, прямоугольника, трапеции или овала. А его размер зависит от вида труб и назначения крана.

Установка шаровых кранов и его замена: монтаж, запирающий элемент

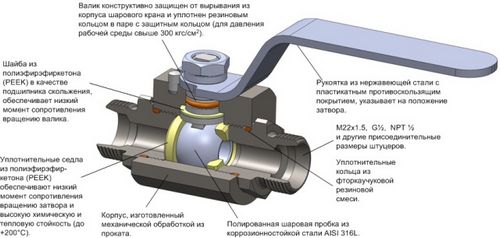

Конструкция шарового крана

Запирающий элемент крана шарового типа может размещаться, в зависимости от размеров и назначения запорной арматуры, двумя способами:

  • установка шара на специальных опорах используется в кранах большого размера;
  • для малогабаритных устройств используется плавающий шар.

Реже запорный элемент (шар) устанавливается с помощью дополнительных уплотнителей. Работа шарового крана довольно проста и производится его поворотом на 90 градусов.

Виды шаровых кранов

В зависимости от способа установки шаровые краны бывают следующих видов.

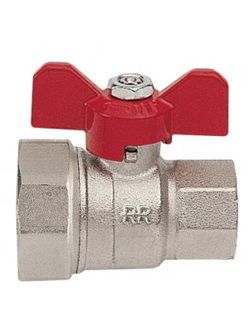

Кран шаровой муфтовый используется, в основном, в системах газопровода, отопления и водопровода в жилых и общественных зданиях. Такие устройства имеют небольшие размеры, надежны и удобны в эксплуатации. Муфтовые краны шарового типа применяются для установки в трубах диаметром до 45 миллиметров.

Установка шаровых кранов и его замена: монтаж, запирающий элемент

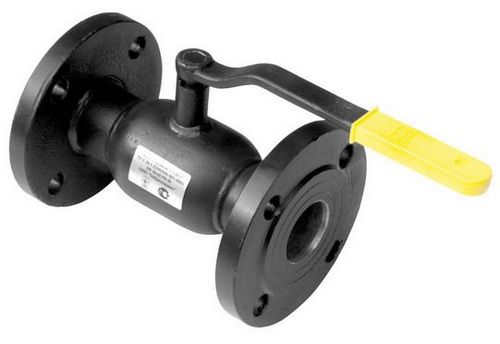

Кран шаровой фланцевый

Для больших трубопроводов используются шаровые краны фланцевого типа. Фланцевые шаровые краны устанавливаются на трубах с диаметром больше 45 миллиметров. При монтаже в подобный кран устанавливаются уплотнительные прокладки, с помощью которых достигается высокий уровень прочности, надежности и герметичности в месте соединения трубы с краном.

Шаровые краны фланцевого типа обладают устойчивостью к большим нагрузкам, высокому давлению рабочей среды и весьма прочны. Подобные устройства широко используются в газопроводах и для систем перекачки нефтепродуктов. Они могут быть разборными и с монолитным корпусом.

Кран шаровой штуцерный используется в трубопроводах пищевой и химический промышленности и других промышленных отраслях. Штуцерный кран обладает большим достоинством – широкая возможность многократного демонтажа.

Шаровой кран приварной отличается от других подобных элементов тем, что его устанавливают в местах, где последующий демонтаж не предусмотрен. Такой шаровой кран монтируется с использованием метода сварки высококвалифицированными специалистами. Как правило, приварной шаровой кран используется при выполнении строительных работ.

Установка шаровых кранов и его замена: монтаж, запирающий элемент

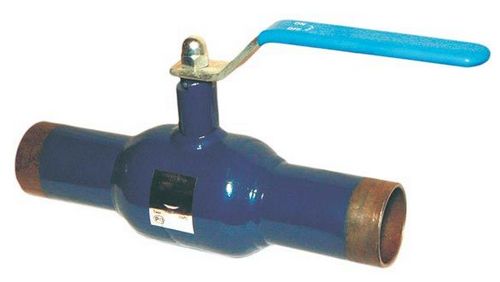

Кран шаровой приварной

Шаровой кран комбинированный отличается от других устройств тем, что его можно с помощью различных способов присоединять к трубам.

По количеству, присоединяемых патрубков шаровые краны производятся следующих видов:

  • проходные устройства, то есть подсоединяется один входной и один выходной патрубок;
  • устройства углового типа устанавливаются, если на кране необходимо сделать изгиб или поворот трубопровода;
  • устройства с числом присоединения отводов более трех. Установка таких элементов происходит в целях перенаправления или смещения потоков рабочей среды трубопровода.

Также существует шаровой кран для монтажа под грунтом. У него высокая вентильная ось, что позволяет его использовать в подземных трубопроводах. Ось с рукоятью шарового крана находится над поверхностью грунта, то есть включать и выключать такое устройство можно дистанционно.

Достоинства шаровых кранов

Преимуществами подобных устройств является высокая надежность, практичность в использовании и компактные размеры. Ломаются подобные устройства крайне редко. Удобство использования заключается в том, что для включения не нужно крутить долго вентиль, а только поворотом его на 90 градусов можно легко и быстро открыть или закрыть движение рабочего потока, движущегося по трубопроводу. Особенно это удобно при возникновении аварийных различных ситуаций.

Шаровой кран по сравнению с другими запорными устройствами обладает высокой прочность и стойкостью к коррозии. Он широко применяется в трубопроводах для доставки химически агрессивных веществ.

Благодаря своим отличным характеристикам ремонт и замена шарового крана осуществляется просто и удобно.

Установка шарового крана

Прежде чем осуществлять установку шарового крана, необходимо правильно выбрать место, чтобы не возникло проблем в монтаже, а движение поворотного рычага не мешало другим устройствам.  Диаметр трубы должен соответствовать размеру крана.

Шаровой кран выпускается с фланцами двух типов: с внешней и внутренней резьбой или комбинированного типа.

Установка шаровых кранов и его замена: монтаж, запирающий элемент

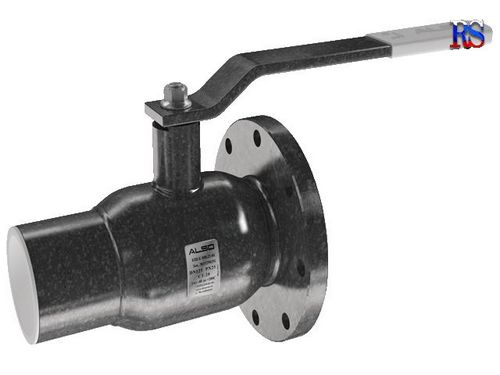

Шаровой кран комбинированного типа

Монтаж шаровых кранов в отопительные батареи или другие бытовые устройства производится с использованием различных типов фланцев.

При этом следует соблюдать направление установки крана, на корпусе которого находится специальная стрелка, указывающая направление водного потока.

Соединять кран необходимо при использовании специальной ленты или пакли для того, чтобы не возникало протечек воды при эксплуатации. Ленту нужно наматывать по направлению закручивания крана, иначе надежного соединения может не получиться.

После присоединения шарового крана необходимо проверить отсутствие протечек путем открытия воды.

При решении вопроса о том, как установить шаровой кран правильно и быстро, необходимо внимательно изучить инструкцию по его устройству и монтажу. Потери давления рабочего потока подобных устройств весьма незначительны при соблюдении всех правил установки. Это преимущество дает возможность установки шарового крана не только для бытовых приборов, но и для мощных современных трубопроводов по доставке нефти и газа.
