Водяной блок среагировал на поступление воды и обеспечивал запуск газовой колонки, которая является наиболее популярным видом водонагревательного оборудования из-за эффективности и доступности топлива. Водяной блок является важным элементом, обеспечивающим правильную работу газового водонагревателя.

Содержание:

• Газовые водяные колонки: принцип работы, неисправности
• Как работает редуктор для газовой колонки: конструкция
• Сопло Вентури: принцип работы
• Водяной блок газовой колонки: типовые неисправности
• Повреждения устройства и принцип работы газового водяного блока (видео)

Газовые водяные колонки: принцип работы, неисправности

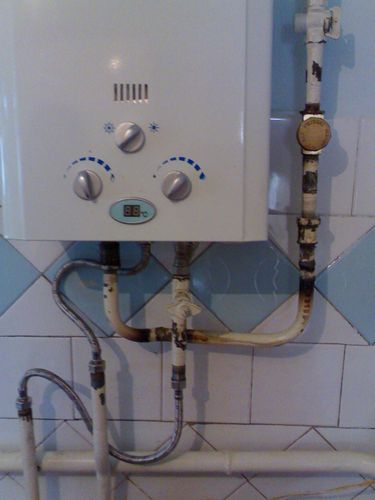

Водяная газовая колонка относится к водонагревательным аппаратам проточного типа. Это значит, что вода, через водозаборный узел, поступает в колонку, проходит по трубкам теплообменника, нагревается и выходит, направляясь по трубопроводу к точкам водоразбора.

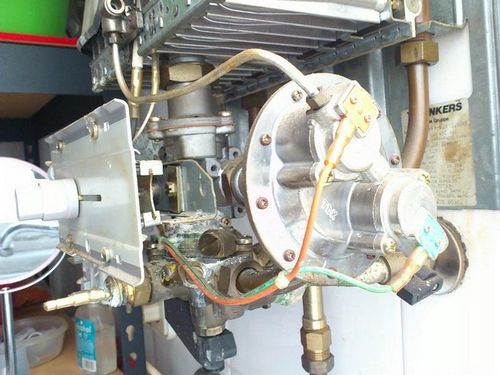

Так, одним из важных элементов в конструкции газовой колонки, который влияет на эффективность ее работы, является водяной блок или “лягушка”.

Как и любое сложное оборудование, газовая колонка может выйти из строя (перестать включаться, зажигаться и гаснуть и т. д.). Это может быть связано как с внешними факторами (напором воды, газа, качеством вентиляционной тяги), так и поломками внутренних узлов оборудования.

Чтобы понять как устранить возникшую неисправность, нужно разобраться в устройстве и принципе работы водяного блока колонки

Проверить водоприемный блок колонки необходимо, если:

• Колонка не зажигается при рабочем напоре воды в 3-4 баров;
• Горячая вода идет слабо, при этом, напор холодной воды достаточно сильный;
• Колонка зажигается через некоторое время после открытия крана горячего водоснабжения, а не сразу;
• Колонка остается в рабочем состоянии после закрытия крана горячего водоснабжения;
• Колонка не набирает нужную мощность, отключается во время работы.

Некоторые из вышеперечисленных поломок можно устранить своими силами, для других же понадобиться вызов специалиста.

Как работает редуктор для газовой колонки: конструкция

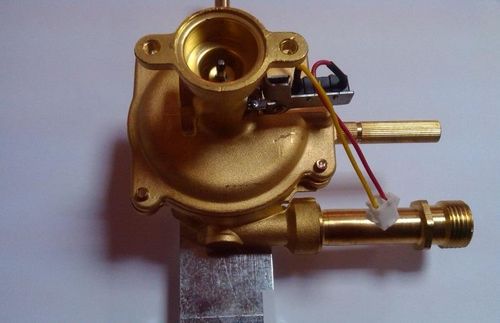

Основная задача редуктора газовой колонки – пропускать воду внутрь оборудования и заботиться о включении и выключении нагревателя при открытии и, соответственно, закрытии крана. Узел, расположенный в редукторе отвечает за изменение протока воды. Устроена “лягушка” достаточно сложно.

Так, водогазовый редуктор газового водонагревателя состоит из:

• Мембраны и диска (грибка);
• Регулятора расхода;
• Регулятора температуры;
• Регулятора подачи воды при открытом и закрытом смесителе;
• Сопло Вентури;
• Фильтра горячей воды.

Водяной блок выполняет еще и защитную функцию – если напор воды будет недостаточным, редуктор выключит колонку, заботясь о том, чтобы оборудование не перегрелось

Схема строения узла в каждой отдельной модели остается неизменным. Различия могут быть лишь в материале изготовления узла: газоводяной блок изготавливают из латуни, пластика, полиамида.

В основе функционирования водогазового блока проточного нагревателя лежит принцип механического воздействия водяного потока на его детали.

Так, вода, поступая в колонку, воздействует на диафрагму и диск (грибок). Детали меняют свое расположение, что вызывает активизацию штоком клапана газового узла, к горелке начинает поступать топливо. Как только кран закрывается, давление в системе снижается, детали возвращаются на свои места и горелка гаснет.

Сопло Вентури: принцип работы

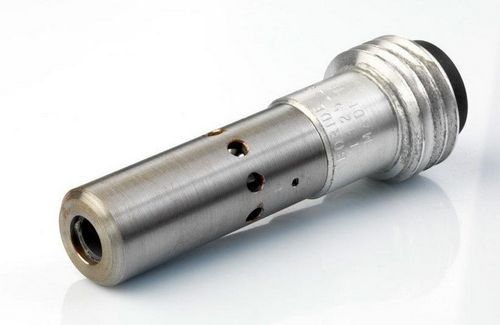

Одним из важных элементов водяного узла является сопло Вентури (трубка Вентури) – устройство которое регулирует подачу газа. Чаще всего, в газовой колонке сопло занимает нижнюю часть колонки, и располагается в правом патрубке (как, например, в колонке Нева).

Основными компонентами трубки Вентури являются входной патрубок, с кольцевой камерой и отверстием для забора давления.

Принцип работы трубки Вентури заключается в том, что когда рабочая среда проходит через узкий участок, ее давление снижается

При закрытии крана горячего водоснабжения, трубка выравнивает давление под и над мембраной, шток, отвечающий за подачу газа, перемещается в исходное положение: подача прекращается и горелка гаснет.

Водяной блок газовой колонки: типовые неисправности

Износ и выход из строя элементов водозаборного блока водяной колонки – это распространенные неисправности, которые могут коснуться любого газового водонагревательного оборудования. Связано это с качеством водопроводной воды, перепадами гидравлического давления в трубах.

Специалисты по обслуживанию газового водонагревательного оборудования говорят о том, что в 80 из 100% выход газовых колонок из строя связан с проблемами в газоводяном узле.

Устранить большинство неисправностей в водяном блоке можно без помощи специалиста. Главное – знать о том, какие поломки наиболее характерны для той или иной детали.

Типовая неисправность водяного блока газовой колонки может быть в протечке, где соединяются между собой газовый и водный узлы

Так, наиболее частыми неисправностями водяного блока газового водонагревателя являются:

• Загрязнение или деформация мембраны. Изношенная мембрана не может достаточно растягиваться для того, чтобы открыть доступ для газа. Из-за этого колонка может не зажигаться. Менять мембрану следует, если деталь растянута, скошена на одну сторону, имеет разрывы и т. д. Есть колонки, в которых фильтр нужно менять регулярно (например, Нева). Проводят плановую замену детали, в зависимости от качества воды, каждые 12-36 месяцев. При этом, лучше ставить силиконовую деталь, срок службы которой больше, нежели у резиновой.
• Засоренность или механическое повреждение водяного фильтра. Фильтр забивается в течение всей эксплуатации колонки известью, мелкими песчаными частицами в воде, ржавчиной. Прочистить элемент можно большим напором воды. Если фильтр сильно износился, то его, обычно меняют на новый.

Кроме того, некорректная работа редуктора может быть связана с трещинами в корпусе элемента, негерметичностью соединительных патрубков (течь может дать, например штуцер подвода холодной воды к водогазовому узлу), засоренностью штока или неисправностью регулятора напора.

Повреждения устройства и принцип работы газового водяного блока (видео)

Одним из основных узлов, отвечающих за корректную работу газового водонагревательного оборудования, является водоприемный блок. Из-за своего расположения и предназначения он подвержен износу и поломкам. Именно поэтому каждый владелец газового водонагревателя должен знать устройство водоприемного газового узла. Это позволит ему быстро выполнить ремонт оборудования, устранить поломки, блокирующие работу колонки. А предложенный выше обзор наиболее распространенных неисправностей поможет правильно идентифицировать поломку.
