Важность конструкции крыши для здания неоспорима. Она обеспечивает защиту от погодных условий, создает в доме комфортный микроклимат, а также влияет на внешний вид здания. Один из популярных вариантов – вальмовая крыша, которая сочетает в себе практические и дизайнерские достоинства.

Конструкция вальмовой крыши имеет высокий уровень прочности и долговечности, она позволяет создать удобную мансардную комнату в чердачном помещении.

Форма крыши имеет обтекаемые линии, благодаря чему она проще переносит сильные ветровые нагрузки, чем другие конструкции. Конёк крыши не подвергается порывам ветра. Эти особенности следует учесть, если вы проживаете в регионах, где сильные продолжительные ветра не редкость.

Содержание:

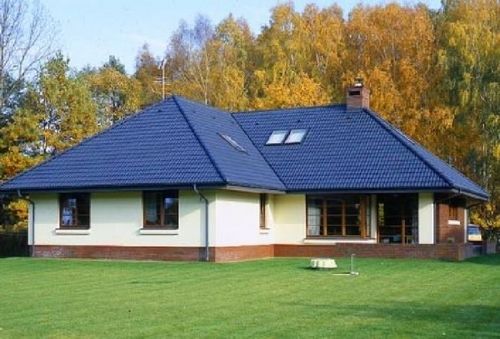

Конструкция вальмовой крыши имеет характерную особенность – она имеет 4 ската, по одному на каждую из сторон дома. Соответственно устройство такой кровли предусматривает две вершины вместо одной. Вертикальные фронтоны (скаты) имеют форму треугольника, именно их называют вальмами. Боковые скаты крыши имеют форму трапеций.

Устройство вальмовой крыши

Монтаж вальмовой крыши – достаточно трудоёмкий процесс, но результат того стоит, ведь в итоге получится стильная, прочная и долговечная кровля, которая украсит любой дом. Самым важным моментом в устройстве вальмовой крыши является правильный расчёт соотношения вальмовых и боковых фронтонов, от этого зависит надёжность всей конструкции. Также важно подобрать качественную древесину для стропил. Для этой цели лучше всего подойдут сосна или лиственница. Материал должен быть хорошо просушен, пропитан антисептиком и иметь минимум дефектов.

Виды вальмовых крыш

Вальмовые крыши имеют несколько разновидностей:

  1. Если торцевые фронтоны не доходят до карниза, а обрываются – такой тип крыши называют «голландским» или полувальмовым. Такой вариант целесообразен для небольших коттеджей со стропильной системой крыши с затяжками.
  2. «Датский» тип кровли считается более сложным вариантом, чем классический вальмовый тип. Зато он смотрится очень оригинально и эффектно.

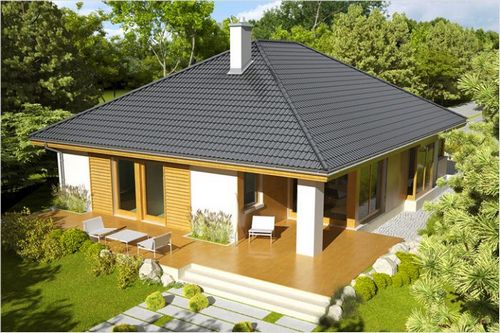

  3. Шатровый тип подразумевает, что все фронтоны будут иметь одинаковую форму. Лучше такой вариант будет смотреться на квадратном доме.

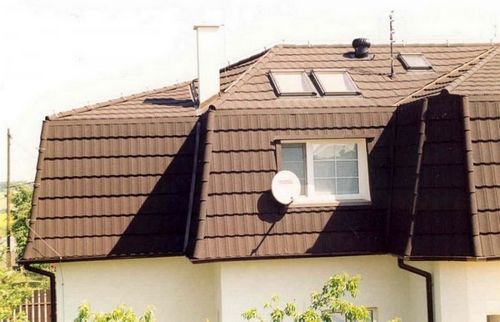

Изредка встречаются различные варианты ломаных крыш, с тремя и более фронтонами, они не слишком популярны, однако, смотрятся весьма оригинально.

Устройство вальмовой крыши
Устройство вальмовой крыши
Устройство вальмовой крыши

Как рассчитать угол наклона вальмовой крыши

Угол наклона крыши делают в зависимости от региона проживания. Если часто дуют сильные ветра, то целесообразно наклон делать минимальным, что поможет предотвратить излишние ветровые нагрузки на конструкцию. Если в регионе преобладают обильные снегопады, то угол наклона должен иметь максимальные значения для того, чтобы снег как можно быстрее сходил с кровли. В местах, где обычно стоит сухая и жаркая погода, целесообразно наклон крыши делать не более 5°, чтобы площадь нагрева крыши была минимальной. Материал, которым планируется покрывать крышу, также существенно влияет на угол наклона кровли:

  • крыша из поштучных материалов (черепица, шифер) требует наклона в 20-22°;
  • если кровлю кроют рулонными стройматериалами, то для каждого слоя предусматривают своё значение угла: при 2-ух слоях – 10-15°, при 3-ёх – 2-5°;
  • для кровли из профнастила целесообразно устройство угла наклона от 12°;
  • мягкая черепица требует угла от 10°, металлочерепица – от 14°;
  • при покрытии крыши ондулином наклон должен быть не менее 6°;
  • мембранному типу крыши подходит любое значение угла наклона.

Важно! Рассчитывая количество материалов при устройстве кровли, учитывайте, что увеличение наклона пропорционально увеличению площади и соответственно расходу стройматериалов.

Устройство вальмовой крыши

Как устанавливают мауэрлат

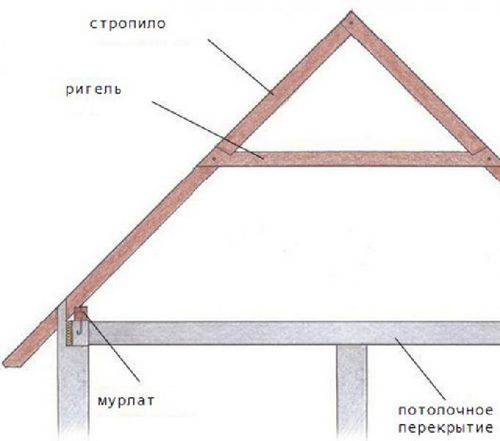

Мауэрлат — основание, на которое устанавливают крышу. Он необходим для того, чтобы равномерно распределить вес кровли на стены сооружения. Мауэрлат делают из большого бруса твёрдой древесины, например, из сосны. Размер его обычно 150×150, но бывает и больше. В углах мауэрлат соединяют между собой. Для устройства мауэрлата в верхней кирпичной кладке стены устанавливают опалубку из досок, бетонируют её. В бетон вставляют металлические шпили для надёжного закрепления мауэралата. Затем создаётся гидроизоляционный слой в виде слоя мастики или рубероида между бетонным основанием и мауэрлатом. Брус обязательно обрабатывают специальным антисептическим препаратом, антипиреном и влагозащитным лаком. В мауэрлате делают отверстия для насаживания на металлические штыри, затем насаживают брус на них и закрепляют анкерными болтами.

Важно! Каждое отверстие уменьшает прочность мауэрлата, поэтому следует избегать установки большого количества штырей.

Устройство вальмовой крыши

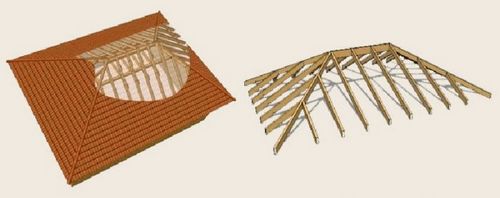

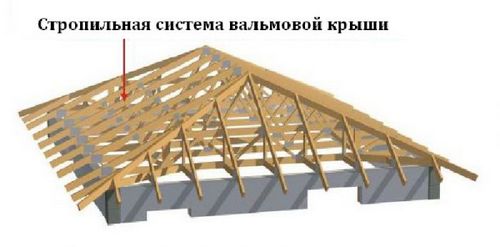

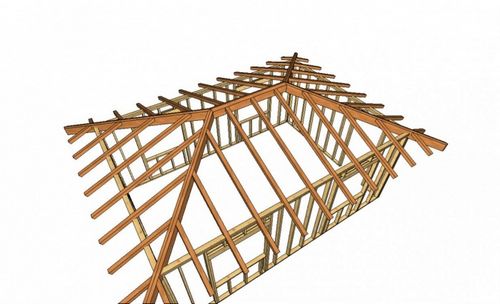

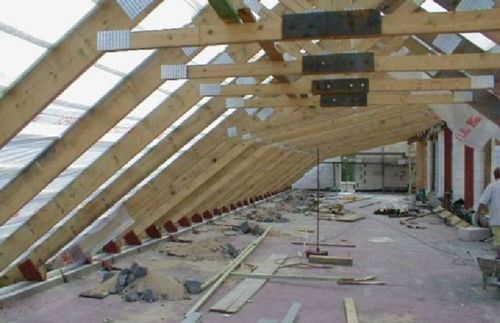

Конструкция стропильной системы

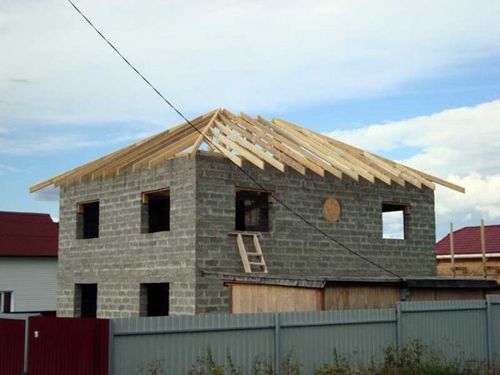

В процессе устройства вальмовой крыши следует обратить особое внимание на конструкцию стропильной системы. Она должна быть достаточно прочной, чтобы выдержать на себе кровельное покрытие.

Устройство вальмовой крыши

Для грамотного монтажа всех стропил, необходимо произвести точную разметку мест, где будут их фиксировать. Разметка делается посредством установки двух ключевых точек, одну из которых располагают на мауэрлате (нижней балке конструкции), а другую – на середине бруса конька. На них будет располагаться центральное стропило.

Чтобы избежать неточностей в измерениях, подготовьте фанерную рейку и нанесите на неё все разметочные значения. Оптимальная ширина для неё составляет 5 см. Угол наклона каркаса можно рассчитать по теореме Пифагора, если представить, что центральные промежуточные стропила, боковые грани вальмовых фронтонов и стена дома являются сторонами равнобедренного треугольника. Затем нужно замерить центральные стропила. На верхнюю обвязку торца накладывают рейку – получается горизонтальная проекция промежуточных стропил, выступ стенки для среза опорного элемента и кровельный свес. Если предполагается укладка 3-ёх стропил, то расчёт устройства 2-ух других не составит труда: с двух сторон от центрального стропила следует отмерить половину расстояния до бруса конька, и положить стропила на заранее помеченные точки параллельно центральному. Если проект каркаса предусматривает более 3-ех стропил, то размещают их равномерно на одинаковом расстоянии друг от друга. Его легко рассчитать, если длину конькового бруса разделить на количество дополнительных стропил + 1 центральное стропило. Полученное значение и будет расстоянием, которое должно быть между стропилами.

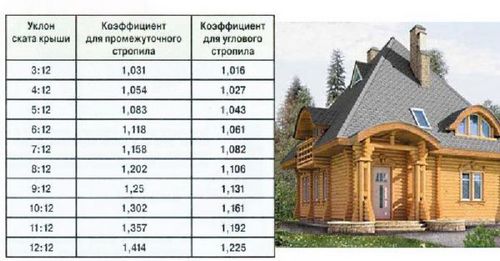

Необходимую длину стропил определяют несколькими методами, один из них — это установка их на помеченные точки, а затем спиливание лишних участков. Второй способ расчёта параметров стропил состоит в установке проекции высоты пролётов коньков и проекций стропил на плоскость мауэрлата. Затем рассчитывают длины методом теоремы Пифагора. Таким образом,измерение досок, и обрезание лишних частей делается на земле, а не на крыше.

Самый простой способ узнать размеры каркаса — это взять специальный строительный справочник и в зависимости от габаритов сооружения, длины конькового бруса, найти соответствующие параметры стропил.

Устройство вальмовой крыши

В процессе строительства каркаса обязательно учитывается наклон кровли. Чтобы установить расстояния, на которых должны располагаться стропила, выбирают одно из них, которое будет точкой отсчёта. Точка будет располагаться на мауэрлате. Расстояние между углом сооружения и данной точкой будет длиной стропила. Последующие стропила укладываются через одинаковые промежутки верхними краями на диагональном стропиле, а нижними — на мауэрлате. Вальмовые стропила ставятся встык с угловыми, которые образуют боковые фронтоны.

Следует учитывать, что размеры каркаса кровли должны правильно соотноситься с габаритами самого дома.

Устройство вальмовой крыши

Грамотное и правильное выполнение расчётов позволит сконструировать гармоничную и красивую вальмовую крышу. Такая кровля представлена совокупностью ломаных линий, поэтому трудно правильно сориентироваться в количестве материала для кровли. Зачастую под такими крышами делают жилую мансарду, это потребует дополнительных затрат на тепло- и влагоизоляцию.

Устройство вальмовой крыши

Покрытие кровли и устройство свеса

Для покрытия вальмовых крыш обычно применяют мягкие кровельные материалы, так как они легче принимают форму неровной поверхности. Под них следует сделать сплошную обрешётку из влагостойкой фанеры. Затем фиксируют на неё кровельный материал с нахлестом в 10-15см для предотвращения попадания внутрь атмосферных осадков.

Важно! Чем круче скат крыши, тем больший нахлест нужно сделать.

Свес представляет собой конструкцию крыши, которая выходит за границы здания. Они предназначены для защиты стен от попадания на них атмосферных осадков. Иногда свесы выполняют также декоративную функцию и украшают здание.

Как и сама кровля, свесы держатся на каркасе. Для их устройства стропила должны быть длиннее самой кровли и выступать за фронтон дома. Чаще всего длина, на которую выступают свесы, составляет до 60 см, но бывает, их делают длиной 100см. В защите от влаги нуждаются не только стены и фундамент здания, но и фронтальные части кровли. Скатные и фронтальные свесы отличаются по конструкции, но их подшивка требуется в любом случае.

Свес всегда должен быть продолжением ската или фронтона кровли, но выглядеть может по-всякому. Их конструкция зависит от климатических условий и задуманного проекта крыши. Существует 4 вида свесов, которые подходят для вальмовой крыши:

  • неподшитые;
  • подшитые;
  • коробчатые;
  • укороченные.

Неподшитые свесы представляют собой вид, когда стропильные ноги выступают за стены здания, но пространство между ним и стеной никак не оформлено обшивкой. Этот вариант используется с целью экономии времени и средств, однако, крыша имеет незаконченный вид. Подшитые свесы оформлены специальной карнизной доской или декоративной обшивкой. Карнизную доску, выполненную из древесины, следует заранее обработать антисептиками и влагостойкими пропитками и с интервалом в несколько лет подкрашивать лаком либо эмалью.

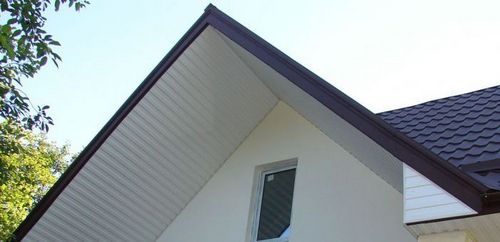

Фронтонные свесы могут как выступать за фронтон дома, так и быть с ним в одной плоскости. Но в любом случае их необходимо обшивать, что влечёт за собой дополнительные затраты.

Устройство вальмовой крыши
Устройство вальмовой крыши
Устройство вальмовой крыши
