Виды электрических теплых полов — обзор современных систем

При монтаже электрического теплого пола в доме возникает вопрос о выборе типа и модели оборудования. На рынке имеется несколько вариантов, каждый со своими характеристиками и особенностями монтажа. Чтобы правильно выбрать теплый пол, который будет удовлетворять вашим требованиям и пожеланиям, необходимо знать, какие варианты электрических теплых полов доступны.

Содержание:

• Классификация электрических теплых полов
  • Кабельные системы
    • Одножильный
    • Двужильный
    • Греющий мат
    • Саморегулирующийся кабель
  • Инфракрасные пленочные системы
  • Нагревательные инфракрасные стержни
• Принципы выбора
• Сравнительные характеристики разных систем

Классификация электрических теплых полов

Основная классификация теплых полов проводится по типу нагревательного элемента. По этой характеристике ТП разделяют на такие модели:

• Кабельные, в которых нагревательным элементом является кабель с токопроводящей жилой. Такие системы также подразделяются на одножильные, двужильные и саморегулирующиеся.
• Нагревательные маты. Фактически, это такая же кабельная система, как и в первом случае, но в мате кабель компонуется с сетчатой подложкой, которая упрощает монтаж.

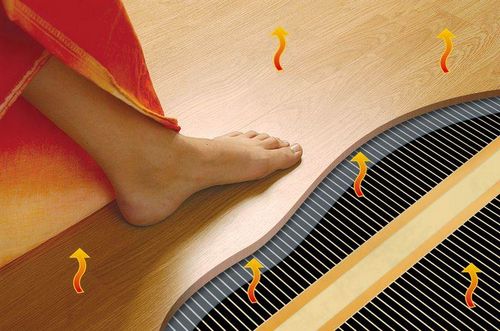

• Инфракрасный пленочный теплый пол. Представляет собой пленку с токопроводящими углеродными полосами или в виде сплошного слоя.
• Стержневой ТП. Нагревательным элементом в такой системе являются стержень из углерода.

Также теплые полы можно разделить по особенностям передачи тепла в помещение. Все разновидности теплых полов передают тепло в обслуживаемое помещение с помощью конвекции и излучения. Отличие в пропорциях. Кабельные системы передают тепло в основном конвекцией, стержневой и пленочный пол – инфракрасным излучением.

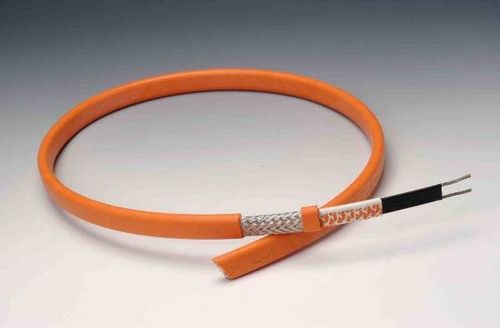

Нагревательный кабель.

Кабельные системы

Греющий кабель – первая по распространенности система, так как появилась на рынке раньше остальных типов. Представляет собой обычный электрический провод, токопроводящая жила которого обладает большим сопротивлением. В результате этого при протекании электрического тока он нагревается. Производят одножильные и двужильные кабельные системы.

Система поставляется как в бухтах, отдельными кусками, так и скомпонованной в нагревательные маты. Отдельный кабель при монтаже укладывается на полу с определенным шагом между витками, греющий мат просто расстилается на поверхности и приклеивается к ней.

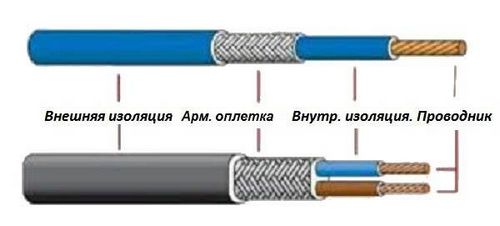

Устройство нагревательных кабелей.

Одножильный

Одножильные нагревательные системы – самые простые и недорогие системы теплого пола. Их используют для монтажа в стяжку для разных типов помещений. Целесообразно применять их как для основного, так и для дополнительного отопления. В качестве декоративного покрытия допустимо использовать любые типы материалов.

Характеристики одножильного греющего провода зависят от производителя. Их выпускают разной длины и удельной мощности. Максимальная удельная мощность такого кабеля – 20 Вт на погонный метр.

Особенностью монтажа одножильного кабеля является то, что при прокладке необходимо оба конца подводить к одной точке, где они подключаются к электрической сети. Это усложняет установку.

Двужильный

Двужильный электрический нагревающий кабель по основным характеристикам схож с одножильным. В его состав также входит металлическая нагревательная жила, покрытая изоляцией и экраном. Основная особенность – в состав кабеля входят две токопроводящие жилы, которые на одном из концов соединены между собой. Такая компоновка создана для того, чтобы не было необходимости тянуть второй конец кабеля в точку подключения. Это упрощает проектирование и монтаж системы.

Нагревательные кабели состоят из таких элементов:

• токопроводящая жила из металла;
• изоляция каждой жилы;
• армирующая оплетка;
• изоляция всего кабеля.

Одножильный и двужильный кабели служат основой для производства греющих матов.

Греющий мат

Так как нагревательные маты изготовляется на основе кабеля, то их основные характеристики схожи. В основном, для производства применяется двужильный провод. Конструктивно мат состоит из пластиковой сетки, к которой прикреплен нагревающий кабель с заданным шагом. В среднем применяются шаг 9 см. Ширина мата обычно составляет 50 см, а длина – в зависимости от модели изделия.

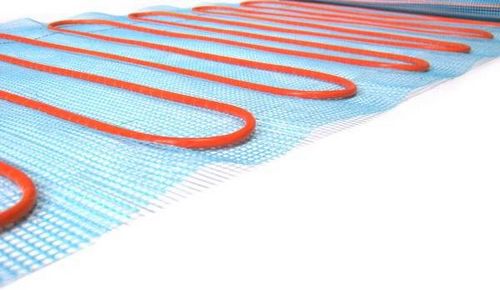

Нагревательный мат.

Для производства греющих матов применяется кабель малого диаметра. Это позволяет устраивать теплый пол в клеевой основе под плиткой. Если для обычного одножильного или двужильного кабеля необходимо устройство полноценной стяжки толщиной 30–50 мм, то мат можно разместить в клее толщиной 8-10 мм.

Также особенностью нагревательного мата является то, что нет необходимости высчитывать шаг укладки кабеля и устраивать системы крепежа. Рулон просто раскатывается на подготовленной поверхности. Некоторые модели оснащены клеящим слоем.

Саморегулирующийся кабель

Новым видом греющего кабеля является саморегулирующийся. Если в обычном токопроводящие жилы изготавливают из металла, то в саморегулирующихся кабелях их роль выполняет полупроводник.

Такой нагревательный элемент меняет свое сопротивление в зависимости от окружающей температуры. Это дает изменение потребляемой мощности и уровня нагрева. Саморегулирующие системы более экономичны, но менее долговечны чем обычные.

Основной позитивной характеристикой такого кабеля является то, что он не перегревается и не перегорает, даже если нарушены условия монтажа и витки расположены слишком близко друг к другу.

Инфракрасные пленочные системы

Относительно новым типом теплых полов является инфракрасная пленка. Это многослойная конструкция, нагревающим элементом в которой являются углеродные полосы. Конструктивно инфракрасная пленка состоит из таких элементов:

• подложка из непроводящего ток материала;
• нагревательный слой из углеродных полос;
• медные или серебряные токопроводящие жилы, по которым ток подводится к нагревательным полосам;
• защитный слой.

Основной особенностью нагревательной пленки является ее малая толщина: около 0,4 мм. Также при эксплуатации пленка сильно не нагревается, максимальная температура поверхности до 50 °C. Все эти факторы позволяют применять пленку непосредственно под декоративным покрытием пола — ламинатом, линолеумом паркетом, ковролином.

Инфракрасную пленку также можно устраивать в толще стяжки. Для этого при монтаже она закрывается полиэтиленовой или ПВХ пленкой для защиты от попадания влаги.

Важно! Обратите внимание, не все модели нагревательной пленки предназначены для монтажа мокрым способом в стяжку.

Инфракрасная пленка производится двух типов: кроме нагревательных элементов в виде углеродных полос производят продукцию со сплошным углеродным слоем.

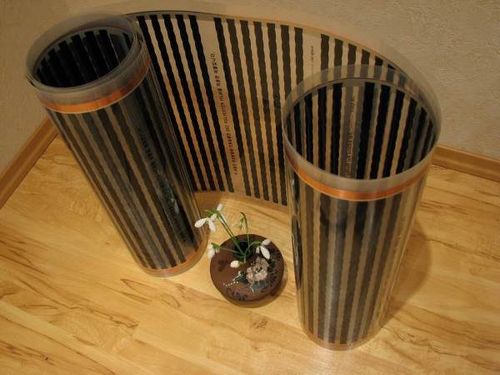

Инфракрасная пленка.

Нагревательные инфракрасные стержни

Теплый пол с применением инфракрасных стержней изготовляется в виде матов, нагревающим элементом в которых является не кабель, а углеродный стержень. Изделие сочетает в себе особенности кабеля и инфракрасной пленки. Монтаж стержневой системы проводится так же, как для нагревательного мата или кабеля – в цементную стяжку или в плиточный клей.

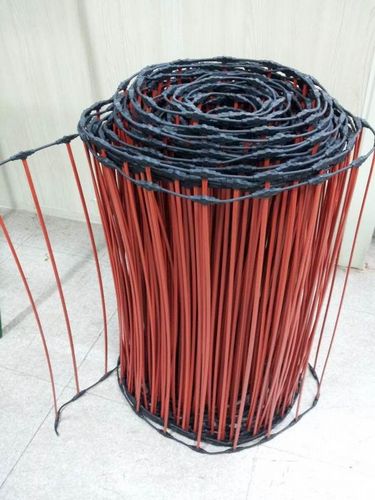

Инфракрасные стержни.

Стержневые системы большую часть энергии выделяют в виде инфракрасного излучения, что делает их близким к пленочным теплым полам. Так же, как и пленка, стержень не нагревается так сильно, как кабель. Средняя рабочая температура такого теплого пола – 50–60 °C.

Принципы выбора

Выбор типа и характеристик теплого пола проводят в несколько этапов:

1. В первую очередь нужно определить, будет ли теплый пол основной системой обогрева, или использоваться в дополнение к существующему. В первом случае расчет необходимо проводить по теплопотерям, чтобы полностью обеспечить помещение теплом для нагрева до требуемой температуры. Мощность теплого пола в таком случае зависит от климатических особенностей региона, но в среднем подбирают систему исходя из удельного значения 120,0–140,0 Вт/м² для дополнительной системы достаточно 80,0–100,0 Вт/м².
2. Далее выбирают тип теплого пола. Если монтаж планируется в стяжку, то подбирают тот вид, который можно устраивать таким способом. Чаще всего это кабель или мат. Для монтажа в ванную или кухню под плитку целесообразно использовать нагревательный мат. Непосредственно под декоративным покрытием лучше применить инфракрасную пленку.
3. Когда тип и мощность подобраны, необходимо приобрести сам теплый пол и дополнительные материалы, провести монтаж.

Важно! Для экономии средств и материалов нет необходимости устраивать теплый пол под массивной мебелью и бытовой техникой, ванной.

При монтаже нужно соблюдать все рекомендации производителя и строительные нормы.

Сравнительные характеристики разных систем

Важные характеристики разных видов ТП собраны в таблице.
