Чтобы ощутить всю прелесть уюта и комфорта  вашей квартиры, помещения  вам необходим теплый водяной пол, который Вы легко можете установить своими руками. Это не так просто, как покажется на первый взгляд. Если вы плохо разбираетесь в работах такого вида, то вам лучше обратиться к специалистам. Ну а если решились самостоятельно это все сделать, то эта информация для вас, разберемся какое устройство, технология укладки и монтажа своими силами и фото инструкция. Смотрите так же как выбрать теплый пол правильно.

Содержание:

В первую очередь надо составить проект, затем произвести все необходимые расчёты, связанные с нагрузкой отопительной си

Водяной теплый пол своими руками, технология и монтаж водяного теплого пола с фото видео
стемы, причем, для каждой комнаты отдельно. Оптимально правильно рассчитать контуры водяного пола. Всеми этими работами должны заниматься люди с опытом устройства таких конструкций.

Как показывает опыт, устройство тёплого водяного пола, лучше всего подойдёт для построек загородного типа.  В городских строениях перед вами выстроится ряд проблем, связанных с монтажом и подключением к системе центрального отопления. Это запрещено законом.

К плюсам можно отнести то, что эксплуатируя теплые водяные полы, у вас ощутимо снизится потребление электроэнергии, а это значит, что и денежные расходы сократятся. К тому же, электромагнитные излучения, которые мы получаем в огромных количествах, вас и ваших близких обойдут стороной.

Правильно спроектированные водяные полы имеют преимущество перед полами электрическими, так как тепло в помещении будет распределено равномерно.

 Устройство водяных теплых полов

Для каждого помещения необходимо подбирать оптимальную систему теплого пола. А их, как известно – три.

  1. Установка с применением бетонной стяжки.
  2. Монтаж без бетонной стяжки – настильная технология. Здесь немного сложнее, так как напольное покрытие  (линолеум, плитка, ламинат и т.д) укладываются через дополнительную гидроизоляцию  (вспененный полиэтилен, картон) на алюминиевые листы.
  3. Последний вид – деревянный. Это монтаж теплого водяного пола на плиты перекрытия или на деревянные бруски – лаги.

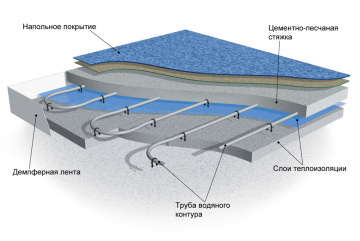

Полная комплектация теплого пола выглядит так: настил из теплоизоляционного материала, металлопластиковые или полимерные трубы, крепёжная арматура, набор муфт, контргаек для соединения, насоса, создающего давление и циркуляцию, и заключающий элемент – бетонная стяжка и сам пол.

Монтаж водяного теплого пола своими руками

Первая технология – бетонная. Она наиболее часто применяемая среди всех остальных видов. Как показывает опыт, теплые водяные полы  может своими руками сделать человек, хотя бы немного разбирающийся в сантехнике и строительстве, и имеющий под руками инструкцию. Давайте разберемся с этой технологией монтажа.

Что для этого нужно. В первую очередь делаем разметку нашего помещения. Сектора должны быть примерно по 40 м.кв. В  этом случае параметры, влияющие на температурные характеристики бетонной стяжки, будут компенсированы.

Затем на плиты перекрытия укладываем пенопласт или пеноплекс в качестве теплоизоляционного материала. Теплоизоляция нужна для того, чтобы не было потерь тепла. Чтобы компенсировать тепловые расширения стяжки, вдоль стен прокладываем специальную ленту. Следующим этапом будет раскладка арматурной сетки,  являющейся крепёжным и фиксирующим элементом для труб.

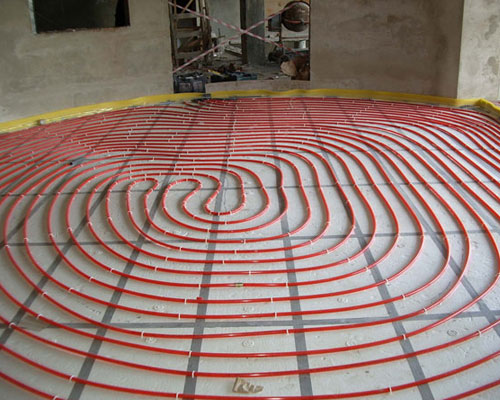

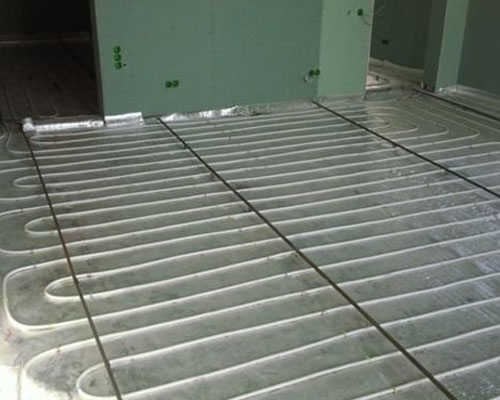

Теперь переходим к распределению и укладке труб. Многих волнует вопрос, как сделать водяной теплый пол своими руками так, чтобы тепло распространялось равномерно. Всё просто. Трубы можно укладывать, как вам нравится, но в основном их кладут по спирали или змейкой, смещая центр, ракушкой. На фото ниже показаны основные варианты укладки труб водяного пола.

Водяной теплый пол своими руками, технология и монтаж водяного теплого пола с фото видео

Водяной теплый пол своими руками, технология и монтаж водяного теплого пола с фото видео

После укладки труб переходим к их креплению к арматурной сетке, применяя специальные хомуты на расстоянии 90-100 см. Чтобы не было деформаций, хомуты затягивать сильно нельзя. Так как при нагревании тела расширяются,  следовательно, могут выйти из строя и наши трубы.

Для справки: по технологии трубы укладываются друг от друга на расстоянии 10-35см., от стены, труба водяного пола должна находиться на расстоянии примерно 7 см.

Сборка. В подающий коллектор вставляем и закрепляем первый конец трубы. Затем, исходя из проекта, укладываем по контурам трубы и крепим их вышеуказанным способом. Длина спирали должна быть примерно 50-60 метров. Завершив работу с первым контуром, вставляем конец трубы в возвратный коллектор. Коллектор должен иметь столько выходов, сколько вы собираетесь уложить контуров.

Чтобы избежать проблем в дальнейшем, монтаж теплого водяного пола надо выполнять согласно инструкции. При пересечении трубами деформационного шва, находящегося между контурами, следует применить гофрированный шланг или гофрированную трубу.

Закончив работы, связанные со сборкой и крепежом, проверяем систему на протечки. Для этого надо наполнить трубы водой и создать давление выше нормы в 1,5 раза (0,6МПа). Лучше будет, если этой проверкой займутся специалисты.

Когда устройство теплого водяного пола завершено, можно переходить к работам со стяжкой. Есть много смесей, применяющихся именно для теплых полов, например, Теплолюкс-Глимс – одна из рекомендуемых. При устройстве стяжки давление в трубах должно быть рабочим. В итоге ваш пол поднимется на 5-7 см.

 Полистирольная система водяного теплого пола

Эта система предназначена для помещений с невысокими потолками, состоящая из полистирольных плит, в пазы которых вставляются распределительные пластины тепла.

Водяной теплый пол своими руками, технология и монтаж водяного теплого пола с фото видео

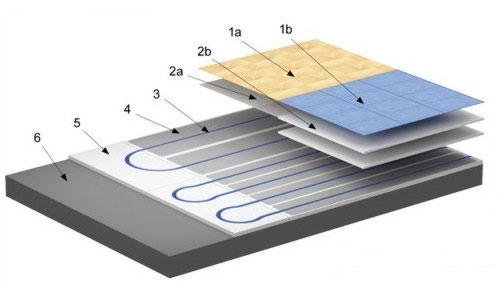

Этапность наложения слоев в зависимости от финишного покрытия — ламинат, паркет или плитка

 1а. Финишное покрытие (паркет, ламинат)  1b. Финишное покрытие (плитка)
 2а. Подложка (вспененый полиэтилен, картон и т.п.)  2b. Сборная стяжка (ГВЛ, ЦСП и т.п.)
 3. Укладка труб теплого пола  3. Укладка труб теплого пола
 4. Монтаж пластин из алюминия  4. Монтаж пластин из алюминия
 5. Полистирольные вставки с пазами для труб  5. Полистирольные вставки с пазами для труб
 6. Основа  6. Основа

Таким образом, монтаж теплового водяного пола своими руками будет выполняться по следующей технологии: Укладывается теплоизоляция на плиты перекрытия. Начинать укладку надо от угла, и в соответствии с вашим планом, равномерно распределить все полистирольные плиты в помещении. Далее в эти плиты монтируются теплораспределительные пластины. По завершению укладки плит, трубы контуров аккуратно вставить в посадочные гнёзда. Теперь они будут заподлицо с плитами. Проверку можно производить без стяжки. И если всё нормально, убираем, временно уложенный финишный пол, и делаем стяжку.Деревянная система водяного теплого пола.

Эта технология хорошо подходит для деревянного домостроения. В таком доме теплые водяные полы своими руками сделать не сложно. Между деревянными лагами укладывается минеральная вата или полистирол, выполняющие функцию теплоизоляции.

Можно применить модульный тип системы. Это ДСП конструкции с уже подготовленными трубными каналами.

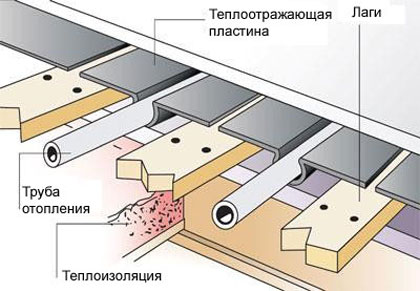

Или, реечная система, кстати, тоже не сложная. Между пластинами из ДСП, заранее прикрученными к основанию саморезами, укладываются пластины и контуры из труб.  Ширина ДСП реек должна быть в пределах 150-300 мм. На фото указано в деталях технология и устройство укладки деревянной системы водяного пола. В принципе нет ничего сложного, своими руками Вы сможете все сделать точно так — же.

Водяной теплый пол своими руками, технология и монтаж водяного теплого пола с фото видео

Финишный пол укладывается поверх алюминиевых листов, на гидроизоляционный материал. Прежде чем приступить к укладке линолеума или ламината, на алюминиевые пластины настилается гипсоволокнистая прокладка.

Таким образом, вы узнали устройство теплого водяного пола и его монтаж можно выполнить своими руками, не прибегая к помощи специалистов, если вы обладаете знаниями в этой области и пользуетесь данной инструкцией от сайта ремонт квартиры своими руками. Оставайтесь с нами и узнаете много полезной информации по ремонту. Оставьте свой комментарий или поделитесь опытом.

Видео: Когда следует, а когда нет монтировать водяной тёплый пол
