При установке забора вокруг своего участка каждый заранее продумывает, какими будут ворота. Для самостоятельной сборки лучше всего выбирать простые конструкции из легких, но надежных материалов, монтаж которых не потребует специального оборудования и навыков. Оптимальный вариант – ворота из профлиста своими руками, так как собрать и установить их сможет даже начинающий мастер.

Содержание:

Ворота из профлиста своими руками - инструкция по монтажу!

Ворота из профлиста своими руками

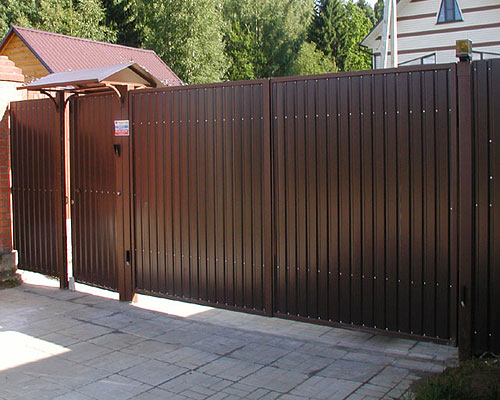

Распашные ворота из профилированного листа представляют собой металлическую раму из профиля, уголка или труб, обшитую профнастилом и закрепленную на двух прочных стойках. Конструкция большой ширины чаще всего имеет две створки, маленькие ворота состоят из одного полотна. Во многих моделях есть встроенные калитки, что экономит место и материалы. В качестве опорных стоек могут выступать кирпичные столбы, столбы из блоков, монолитные бетонные опоры, асбестоцементные и металлические трубы.

Ворота из профлиста своими руками - инструкция по монтажу!

Ворота из профлиста и профиля

Для обшивки створок больше всего подходит профилированный лист марки С8 и С10 толщиной от 0,4 до 0,8 мм. Рекомендуется выбирать листы с полимерным защитным покрытием, поскольку обычные оцинкованные не так долговечны. К тому же полимерное покрытие имеет множество вариантов расцветки и текстуры. Для декора ворот можно использовать кованые и сварные узорчатые решетки, которые приваривают по верхнему или нижнему краю рамы.

Ворота из профлиста своими руками - инструкция по монтажу!

Ворота из профлиста

Помимо распашной конструкции из профнастила делают откатные ворота. Собрать и установить их самостоятельно тоже несложно, хотя этот процесс займет больше времени. Распашные ворота считаются наиболее простым и дешевым вариантом, для устройства откатных необходима специальная фурнитура и направляющая балка, что существенно повышает затраты на материалы.

Изготовление распашных ворот

Ворота из профлиста своими руками - инструкция по монтажу!

Изготовление распашных ворот

Процесс монтажа распашных ворот включает несколько этапов: составление чертежа и сборка каркаса, разметка и установка опорных столбов, крепление и обшивка створок. Отдельное внимание следует уделить обработке рамы и несущих столбов, так как это влияет на долговечность конструкции.

Для работы потребуются:

  • профлисты С8 или С10;
    Ворота из профлиста своими руками - инструкция по монтажу!

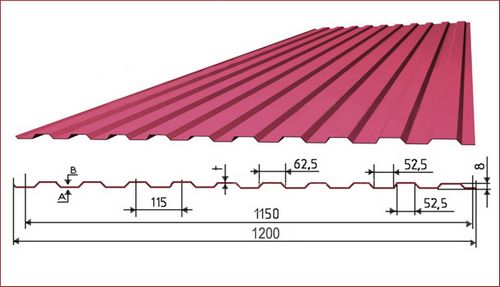

    Профнастил С8

  • стальные уголки 50х50 мм;
  • трубы диаметром 80 мм;
  • рулетка;
  • оцинкованные саморезы;
  • болгарка и сварочный аппарат;
  • наждачная бумага;
  • антикоррозийный состав;
    Ворота из профлиста своими руками - инструкция по монтажу!

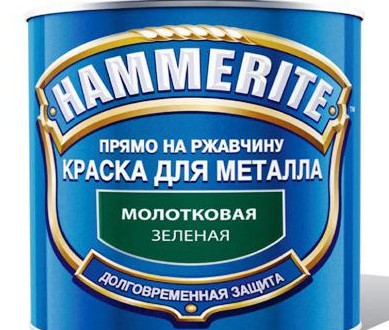

    Hammerite — антикоррозионная краска для металла

  • петли;
  • ручной бур;
    Ворота из профлиста своими руками - инструкция по монтажу!

    Ручной земляной бур

  • щебень;
  • цемент и песок.

Шаг 1. Изготовление рамы

Ворота из профлиста своими руками - инструкция по монтажу!

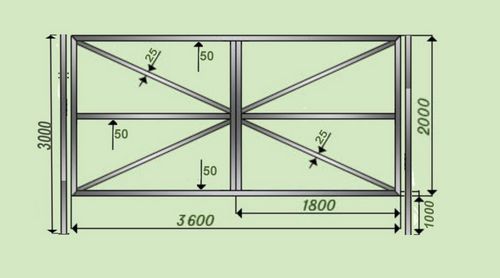

Схема каркаса распашных ворот

Сначала составляют чертеж: рисуют раму ворот, продумывают расположение распорок, ширину и количество створок ворот, другие параметры. Стандартная рама представляет собой прямоугольник с 2-3 поперечными или диагональными распорками. Ширина одной створки варьируется от 1 до 2 м, высота ворот равняется 1,5-1,7 м. Эти параметры могут изменяться в зависимости от ширины проема, высоты забора и вида ворот. Для изготовления рамы необходима ровная площадка минимум 2х2 м. Из труб толщиной от 2 мм и диаметром 40 мм варят прямоугольный каркас.

Ворота из профлиста своими руками - инструкция по монтажу!

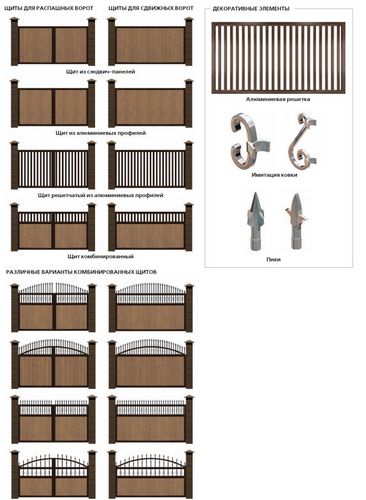

Варианты распашных ворот

Трубы можно заменить профилем 40х20 мм или стальными уголками 50х50 мм. Углы каркаса должны получиться прямыми, иначе ворота будут перекошены.

Из труб меньшего диаметра делают 2 или 3 укрепляющие перемычки. Они могут располагаться вертикально, горизонтально или по диагонали рамы. Если ворота одностворчатые, количество перемычек увеличивается. По углам рамы и в местах крепления распорок можно приварить отрезки металлических прутьев, чтобы придать конструкции дополнительную жесткость. Часто в целях упрочнения каркаса по внутреннему периметру рамы приваривают металлические уголки.

Ворота из профлиста своими руками - инструкция по монтажу!

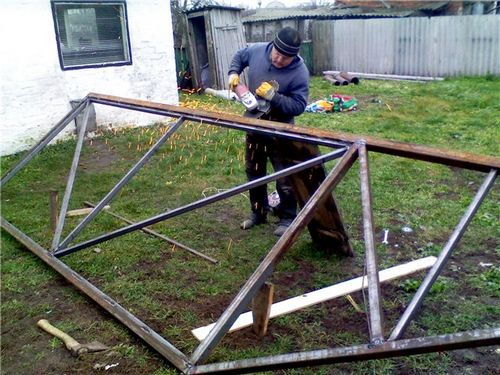

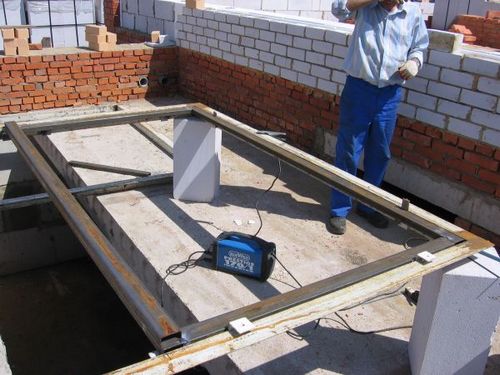

Изготовление рамы

Последними приваривают петли, после чего места сварки зачищают болгаркой, раму ошкуривают наждачной бумагой и грунтуют. Завершающий этап – окрашивание. Обшивать створки можно сразу или на завершающем этапе, когда каркас ворот будет установлен в проеме. Второй вариант более удобный, поскольку облегчает процесс монтажа.

Шаг 2. Установка столбов

Ворота из профлиста своими руками - инструкция по монтажу!

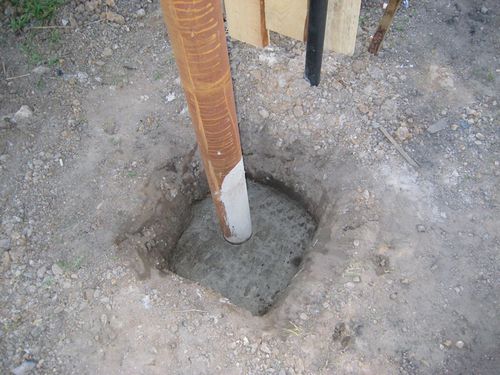

Установка столбов

Участок под ворота расчищают и выравнивают, размечают положение опорных столбов. Столбы необходимо вкопать на треть их длины, при этом следует учитывать, что надземная часть опор должна быть примерно на полметра выше, чем полотно ворот. Диаметр ям не нужно делать слишком большим, достаточно 20 см. Подготавливают стойки: железные трубы диаметром 80 мм очищают от ржавчины, обрабатывают антикоррозийным составом, нижнюю часть обмазывают битумной смесью.

Ворота из профлиста своими руками - инструкция по монтажу!

Установка столбов

На дно насыпают слой песка и щебня, опускают трубы и выставляют их по высоте и по вертикали. Чтобы они не сдвинулись во время бетонирования, по бокам устанавливают распорки из брусков или кирпич. Еще раз проверяют расположение стоек уровнем, затем забивают ямы щебнем на треть высоты и заливают до верха бетонным раствором. Распорки убирают через несколько часов, когда бетон немного упрочнится. Верх трубы обязательно закрывают заглушкой.

Ворота из профлиста своими руками - инструкция по монтажу!

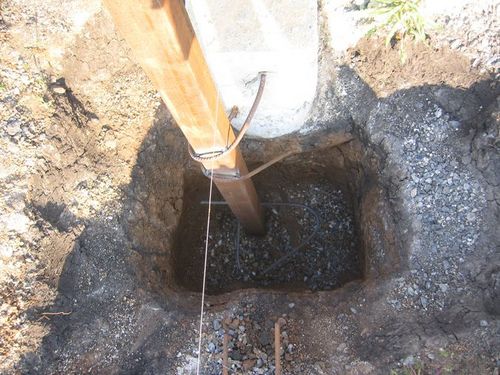

Установка столбов

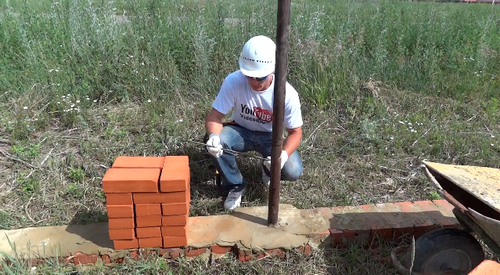

Чтобы выложить кирпичные столбы, копают ямы квадратной формы, заполняют их битым кирпичом, камнем и крупным щебнем, посередине вставляют стальную трубу небольшого диаметра или арматурные пруты. Они должны возвышаться над грунтом на 30-40 см. Заливают яму бетоном, а когда он высохнет, застилают основание куском рубероида.

Ворота из профлиста своими руками - инструкция по монтажу!

Столбы

К выступающей трубе приваривают еще одну на высоту столба и вокруг нее начинают выкладывать кирпич. На высоте 20 см от основания между кирпичами вмуровывают металлическую закладную со стороны проема, затем точно такую же крепят в верхней части столба. К этим закладным будут привариваться стойки ворот.

Видео — Столбы для ворот

Шаг 3. Крепление и обшивка рамы

Возле каждого столба кладут толстые бруски или кирпичи, опирают на них раму и выставляют по уровню. По петлям на раме определяют места крепления петель на столбах и приваривают их. Убирают подпорки и проверяют движение створок. Если конструкция движется легко, не скрипит, ничего не цепляет, можно приступать к обшивке. Для этого снимают раму, укладывают ее на ровную поверхность и подрезают профлисты по размеру ворот. Укладывают лист от угла, вкручивая саморезы в углубление волны.

Ворота из профлиста своими руками - инструкция по монтажу!

Распашные ворота

Закончив с полотном, прикручивают ручки, вставляют замок, крепят декоративные элементы. Готовые ворота снова навешивают на столбы и проверяют легкость хода. Чтобы укрепить конструкцию и защитить ее от ветровой нагрузки, несущие столбы рекомендуется соединить вверху металлическим профилем или балкой. На этом установка ворот считается завершенной.

Изготовление откатных ворот

Откатные ворота консольного типа из профлиста пользуются большим спросом. Многие предпочитают изготавливать и монтировать их самостоятельно, что совсем не трудно. Для сборки таких ворот помимо стандартного набора материалов понадобится профилированная балка, специальные роликовые тележки и дополнительная фурнитура. Кроме того, вдоль линии движения ворот сооружают фундамент.

Шаг 1. Сборка рамы ворот

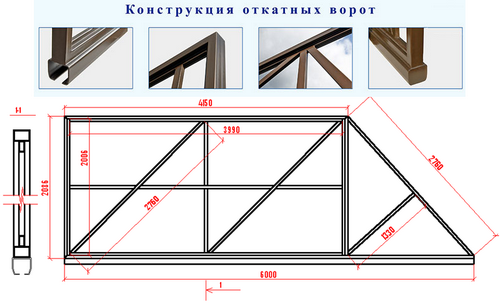

Сборка рамы производится практически так же, как и для распашной конструкции. Отличие в форме каркаса – это прямоугольник с выступающей на 1,5 м основой и тремя вертикальными перемычками.

Ворота из профлиста своими руками - инструкция по монтажу!

Верхний угол прямоугольника и конец выступающей нижней трубы соединяют прямым профилем

Сварочные швы зачищают, поверхность рамы ошкуривают и протирают от пыли, покрывают средством от коррозии. После этого раму нужно покрасить, а пока она сохнет, выполняют подготовку проема.

Ворота из профлиста своими руками - инструкция по монтажу!

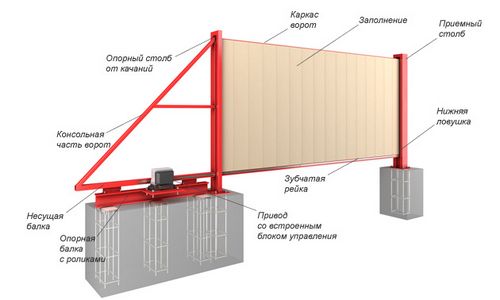

Изготовление откатных ворот из профнастила

Ворота из профлиста своими руками - инструкция по монтажу!

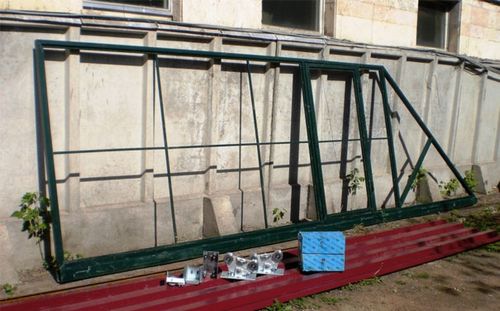

Готовый каркас с установленной калиткой и роликами для открывания

Шаг 2. Заливка фундамента

Вдоль внутренней линии забора, начиная от угла проема, копают траншею для фундамента. По краям глубина траншеи должна достигать 1,7 м, среднюю часть выкапывают на глубину 50 см. Берут стальной швеллер №10 и приваривают к его основанию металлические пруты. Каркас из прутов имеет П-образную форму.

На дно траншеи засыпают песок и щебень, сверху устанавливают конструкцию из швеллера и арматуры так, чтобы верх балки находился вровень с поверхностью грунта. Проверяют расположение швеллера по горизонтали и заливают траншею бетоном. На упрочнение фундамента уходит не менее 5 суток.

Видео — Автоматические откатные ворота

Шаг 3. Установка рамы

Ворота из профлиста своими руками - инструкция по монтажу!

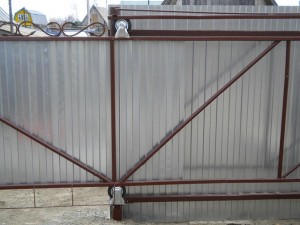

Откатные ворота из профнастила — вид изнутри

К швеллеру приваривают роликовые тележки: первая устанавливается в 20 см от края проема, вторая в конце швеллера. К раме крепят несущую балку, затем ворота поднимают, устанавливают на подпорки из бруса и соединяют балку с тележками. Затем устанавливают концевые ролики, улавливатель и поддерживающую скобу. Закрепив все элементы, проверяют движение рамы по направляющей балке. Если конструкция скользит легко, раму можно обшивать. Профлисты крепят точно так же, как и на распашные ворота, прикручивая материал саморезами к основе. После закрепления обшивки ворота еще раз проверяют на легкость хода.

Видео — Изготовление откатных ворот

Видео — Ворота из профлиста своими руками
