Скважина-игла, или абиссинский колодец, это скважина, заглубленная в землю без использования обсадной трубы. Профессионалы обычно не используют такие скважины, поскольку их бурение на глубокую глубину является сложным процессом. Однако, если требуется достигать только первого водоносного слоя, скважина-игла является оптимальным выбором благодаря своей дешевизне, простоте в реализации и эффективности.

Понятие и устройство абиссинского колодца

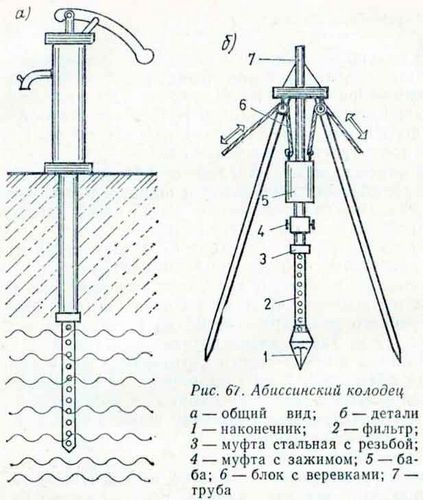

Схематическое изображение общего вида и конструктивных деталей абиссинского колодца

Содержание:

Абиссинский колодец своими руками - технология создания с видео

Абиссинские колодцы иногда также называют трубчатыми или забивными колодцами. Все эти термины являются синонимами и обозначают один и тот же тип конструкции.

Абиссинский колодец состоит из следующих конструктивных элементов:

  • наконечника – металлического острия, которое производится из закалённой стали;
  • фильтра;
  • приёмного клапана;
  • магистрали, предназначенной для вывода воды на поверхность. Магистраль чаще всего включает в себя несколько труб;
  • соединительных муфт;
  • резиновых уплотнителей;
  • поршневого насоса ручного типа;
  • бетонных колец.

Принцип работы абиссинского колодца достаточно прост. Для получения воды землю прокалывают специальной трубой до уровня расположения первого водоносного слоя. Диаметр такой трубы составляет 1 дюйм, а для облегчения вбивания её в землю труба оснащена острым наконечником. При устройстве скважины-иглы нет необходимости использовать трубы большего диаметра, показателя в 1-1,5 дюйма вполне достаточно.

После заглубления трубы в грунт, к ней прикрепляют самовсасывающий насос, который работает по принципу вакуума. Если одна скважина не даёт достаточного количества воды, рядом с ней создают ещё одну такую же.

Плюсы и минусы скважины-иглы

Абиссинский колодец своими руками - технология создания с видео

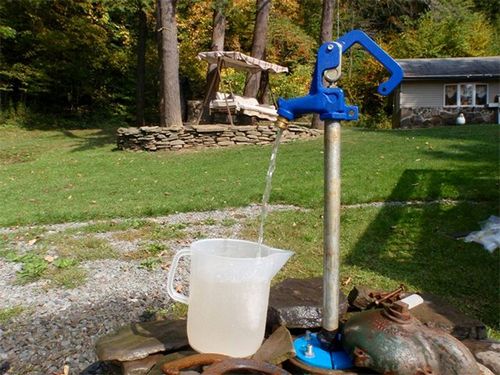

Скважина-игла занимает совсем мало места на приусадебном участке

У забивных колодцев есть множество положительных характеристик:

  1. Такие конструкции просты в установке, не составит труда сделать их своими руками.
  2. Абиссинские колодцы не занимают много места и могут расположиться даже на небольшом участке.
  3. Вбить или пробурить скважину можно без использования специальной техники.
  4. Насос для скважины можно установить не только под открытым небом, но и в помещении, где он будет лучше защищён от негативных погодных факторов.
  5. Забивные колодцы делаются довольно быстро, весь процесс занимает не больше суток.
  6. Длительный срок эксплуатации конструкции – ещё одно из её преимуществ.
  7. Абиссинский колодец позволяет получать чистую воду, не засорённую стоками и прочими загрязнениями.
  8. Подача воды из скважины осуществляется непрерывно.
  9. Неоспоримым преимуществом колодца является его дешевизна.
  10. Ещё один плюс заключается в том, что при необходимости колодец можно демонтировать и перенести на другое место.

Подобная конструкция не лишена недостатков, среди которых можно выделить такие:

  1. Диаметр скважины-иглы очень мал, значит, оснастить её погружным насосом не представляется возможным.
  2. Если вода залегает на значительной глубине, её подъём на поверхность затрудняется из-за повышенного давления. В подобном случае вакуумный насос может быть неэффективным.
  3. При вбивании иглы есть риск неправильно рассчитать глубину расположения водоносного слоя.
  4. Иногда на пути скважины попадается твёрдый предмет, который невозможно обойти или пробить, к примеру, крупный камень или сгусток плотной глины.

Что нужно учитывать при создании колодца

К сожалению, обустроить абиссинский колодец можно не на любом участке. Причина тому в некоторых ограничениях, касающихся глубины водоносного слоя, типа грунта, количества воды и её качества. Разберёмся с этим более подробно:

  1. Абиссинский колодец бурят до первого водоносного слоя, но глубина его залегания не должна превышать 8 м. Если вода находится глубже, поднять её наверх без мощного насоса будет затруднительно, а скважину-иглу можно оборудовать только ручным поршневым насосом. Чтобы понять, насколько глубоко проходит водоносный слой, возьмите 15-метровую верёвку с грузом и проверьте несколько колодцев, расположенных по соседству.
  2. Не менее важным фактором является состав почвы на участке. Пробурить скважину в мягком и лёгком песчаном грунте не составит никакого труда, тогда как на тяжёлую глинистую почву придётся потратить больше усилий. Если же земля на участке каменистая и содержит множество крупных валунов, возможно, от создания абиссинского колодца лучше вообще отказаться.
  3. При обустройстве скважины-иглы следует обратить внимание и на то, соответствует ли вода санитарным нормам. Дело в том, что в верхний водоносный слой часто попадают различные загрязнения, источниками которых являются соседские выгребные ямы, поля, насыщенные нитратами и пестицидами, расположенные поблизости заводы и фабрики и т.п. Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м. Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев. Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений.
  4. Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час. При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.

Сбор фильтр-иглы

Фильтр-иглу для забивной скважины можно сделать из металлической либо пластиковой трубы диаметром от 1 до 1,5 дюймов. Выбранную трубу нарезают на отдельные фрагменты длиной по 1-2 м. В процессе забивания колодца трубу постепенно наращивают с использованием резьбовых соединений. Чтобы уплотнить места стыков, используют льняную паклю, силиконовый герметик, масляную краску или любой другой подходящий материал. Нередко для уплотнения применяют специальные муфты.

Места соединения труб должны быть надёжно зафиксированы и изолированы, поскольку от их герметичности напрямую зависит работоспособность абиссинского колодца.

Чтобы труба лучше проникала в почву, её конец нужно оснастить фильтр-иглой. Такая игла не только поможет трубе легче войти в землю, она также защитит колодец от ила и обеспечит чистоту подаваемой воды. Иглу желательно делать из того же материала, из которого выполнена сама труба.

Рассмотрим подробнее этапы создания металлической фильтр-иглы:

  1. Возьмите металлическую трубу и проделайте в ней отверстия диаметром от 5 до 8 мм. Отверстия должны быть расположены в шахматном порядке.
    Абиссинский колодец своими руками - технология создания с видео

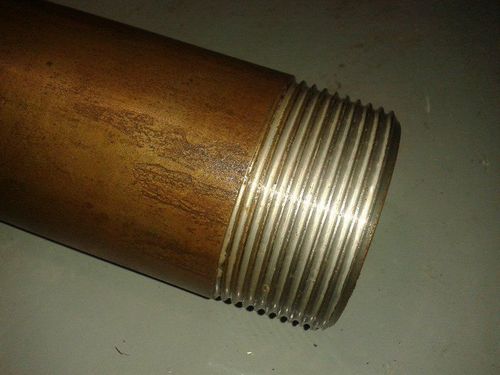

    Выберите трубу подходящего диаметра и просверлите в ней отверстия

  2. Поверх отверстий припаяйте нержавеющую сетку, которая будет служить фильтром.
    Абиссинский колодец своими руками - технология создания с видео

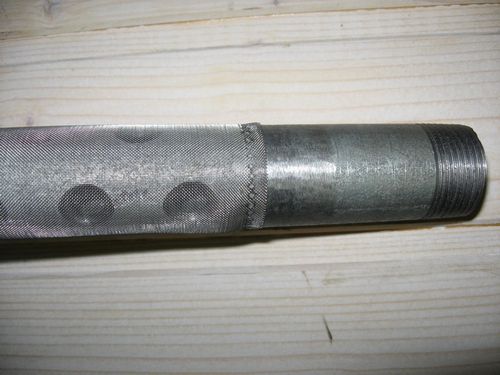

    Поверх перфорации прикрепите сетку

  3. К концу трубы приделайте острый наконечник, по диаметру чуть больший, чем сама труба. Эта разница в размерах нужна для того, чтобы труба свободно проникала в почву вслед за наконечником.
    Абиссинский колодец своими руками - технология создания с видео

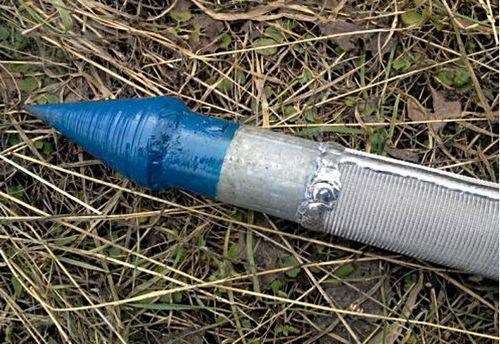

    Припаяйте к концу трубы острый наконечник

Припаивать все металлические детали желательно только чистым оловом без примеси свинца. Свинец отравляет воду и делает её опасной для здоровья.

Фильтр-игла для абиссинской скважины из пластиковой трубы делается следующим образом:

  1. Подготовьте армированную полипропиленовую трубу диаметром 1-1,5 дюйма.
  2. Вставьте внутрь трубы сетку, которая будет играть роль фильтра. Чтобы сетка держалась надёжно, зафиксируйте её методом вплавления.
  3. Сделайте на трубе перфорацию, прорезав щели ножовкой по металлу.

Создать фильтр-иглу своими руками несложно, тем более что все необходимые материалы и инструменты продаются в строительных магазинах. Но если вы хотите упростить себе задачу, купите готовый комплект для абиссинской скважины.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

  1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
  2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
  3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Забивание абиссинского колодца своими руками: порядок работ

  1. Перед началом процесса определите глубину залегания водоносного слоя. Для этого пройдите по соседним дворам и посмотрите, на каком уровне находится вода в близлежащих колодцах. Если колодцев поблизости нет, можно сделать так называемую разведочную скважину на свободном участке земли.
    Абиссинский колодец своими руками - технология создания с видео

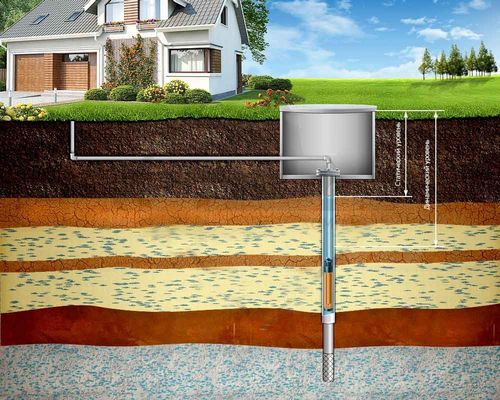

    Перед началом забивки колодца определите глубину водоносного слоя

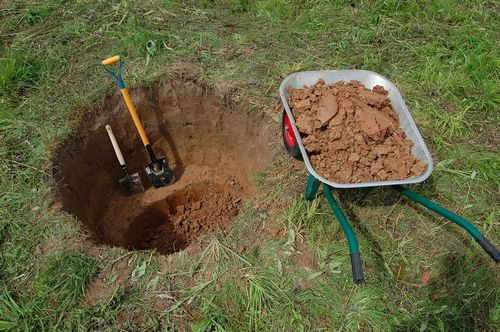

  2. На выбранном месте выройте яму глубиной примерно в 1 м. Если колодец будет находиться в подвале дома, то яму можно и не выкапывать. Затем при помощи садового бура выньте из скважины верхний слой грунта.
    Абиссинский колодец своими руками - технология создания с видео

    Перед бурением скважины выкопайте яму глубиной до 1 м

  3. Забивайте в землю трубу одним из выбранных способов или используйте бур. Постепенно наращивайте основную трубу дополнительными отрезками, чтобы достичь нужной глубины забивания.
    Абиссинский колодец своими руками - технология создания с видео

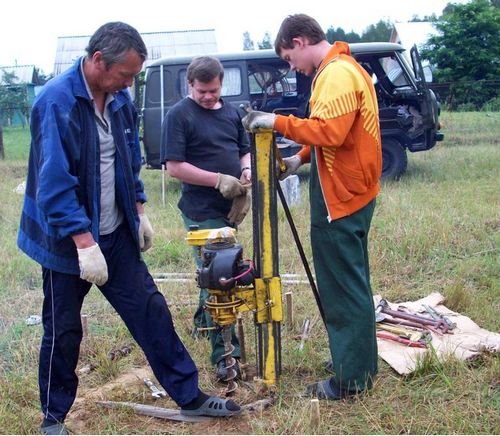

    Для создания колодца проще всего использовать ручной бур

  4. Как только скважина дойдёт до водоносного слоя, пустите через неё воду под высоким давлением, чтобы промыть фильтр от земли. После этого установите в колодец поршневой насос и удалите всю мутную воду.
    Абиссинский колодец своими руками - технология создания с видео

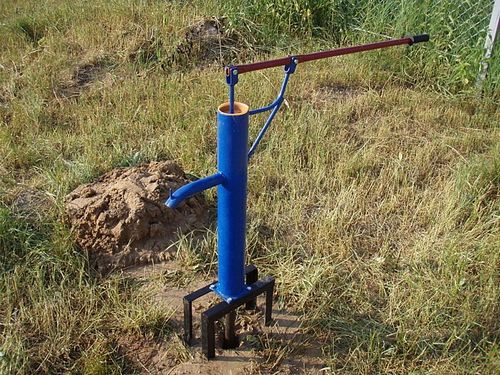

    Абиссинский колодец нужно промывать, пока вода не станет чистой

  5. Чтобы в колодец не попадали стоки, осадки и прочие загрязнения, забетонируйте пространство вокруг него цементным раствором. Если нужно, вы также можете подключить абиссинскую скважину к системе водоснабжения дома.
    Абиссинский колодец своими руками - технология создания с видео

    Забетонируйте или закройте камнями площадку вокруг скважины-иглы

Для создания скважины-иглы можно использовать ручной самодельный бур, работать с ним будет проще и быстрее, чем забивать скважину штангой или бабкой. Ширина бура должна быть такой же, каким будет диаметр будущей скважины. В процессе работы бур постепенно наращивают дополнительными штангами, соединяя их между собой муфтами. На верхний конец штанги прикрепляют ворот и начинают бурение.

По мере продвижения вглубь почвы, бур периодически поднимают, чтобы очистить его от набранной породы. Если абиссинская скважина имеет значительную глубину, для извлечения бура пользуются лебёдкой.

Видео: создание абиссинского колодца своими руками:

Создать абиссинский колодец своими руками несложно, а сам процесс не займёт много времени. Пробурить или забить скважину на своём участке можно всего за один день, зато после этого вы будете всегда пользоваться чистой водой.
