Центральное отопление — это система, которая позволяет отоплять несколько помещений с помощью одного источника тепла. Для этого используются теплообменники или теплогенераторы (котлы), которые могут быть расположены внутри здания (например, в тепловой пункте или котельной) или вне его (на тепловой станции или ЦТП).

Содержание:

Центральное отопление: порядок работы при монтаже
Центральное отопление: порядок работы при монтаже

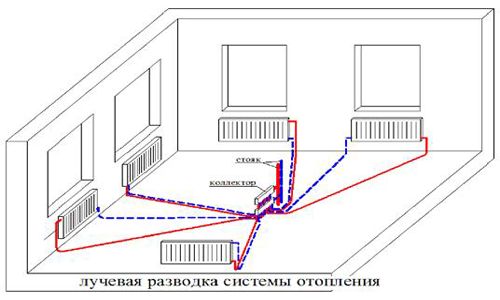

Схема однотрубной системы отопления.

Подготовка к монтажу центрального отопления

Помимо общих положений по подготовке объекта к установке системы, нужно разметить места прохода трубопроводов, места установки нагревательных приборов и места установки узлов направления (элеваторов) и насосов.

При приемке строительного объекта под установку особое внимание обращается на следующие моменты:

  • готовность фундаментов под насосы;
  • соответствие борозд и отверстий для прокладки трубопроводов рекомендациям СНиП или заданным проектным параметрам;
  • на отделку поверхности стен и ниш за нагревательными приборами (поверхность облицовки или штукатурки данных мест в дальнейшем должна совпадать с общей плоскостью облицовки или штукатурки перегородки и стен, а средства крепления нагревательных приборов и трубопроводов должны быть установлены до устройства облицовки).

В процессе разметки и прокладки нагревательных элементов и трубопроводов, из которых состоит отопление, нужно соблюдать предельно допустимые отклонения и уклоны при монтажных работах.

Так, вертикальные трубопроводы могут отклоняться от вертикали не больше чем на 0,2 см на 1 м длины трубопровода.

Вернуться к оглавлению

Центральное отопление: особенности и порядок монтажа

Центральное отопление: порядок работы при монтаже

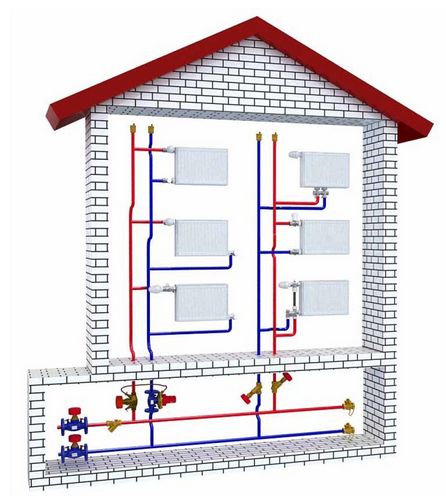

Схема подключения радиаторов отопления для частного дома.

Чтобы установить центральное водяное или другое отопление, необходимо подготовить следующие инструменты:

  • набор ключей;
  • ударную дрель;
  • рулетку;
  • карандаш;
  • пассатижи;
  • строительный уровень;
  • шуруповерт.

Набор инструментов может меняться в зависимости от того, какое именно устанавливается отопление (центральное водяное, паровое, комбинированное и пр.). Заготовки из труб под отопление транспортируются на строящийся объект собранными в пакетах или контейнерах, которые должны сопровождаться бирками с указанием номера заказа, этажа и стояка.

Заготовки под отопление, доставленные на строительный объект, принимаются по акту и разносятся к месту установки согласно монтажному проекту или маркировке.

При установке центрального отопления необходимо обеспечить точное соответствие работ проекту и указаниям СНиП. Обращают внимание на следующие параметры:

Центральное отопление: порядок работы при монтаже

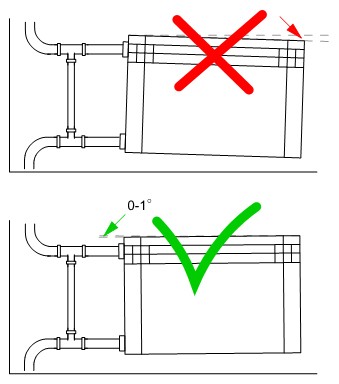

Схема правильной замены батареи.

  • плотность соединений;
  • вертикальность стояков;
  • прочность креплений элементов систем;
  • отсутствие изломов и кривизны на прямолинейных участках трубопроводов;
  • соблюдение проектных уклонов магистральных и разводящих участков;
  • исправное действие регулирующей и запорной арматуры, контрольно-измерительных приборов и предохранительных устройств;
  • возможность полного опорожнения системы, удаления воздуха и наполнения ее водой;
  • надежное закрепление необходимого оборудования и ограждений вращающихся частей агрегатов.

Трубы, с использованием которых будет устроено центральное водяное или другое отопление, перед установкой обязательно проверяются на отсутствие засорения. Их концы, оставляемые открытыми, закрываются инвентарными пробками. Использовать для данной цели тряпки или паклю запрещается.

Установка магистральных трубопроводов проводится после завершения раскладки монтажных узлов на опоры и их дальнейшего подвешивания к строительным конструкциям посредством сборки узлов на сурике и льне или стыковки узлов с их последующей сваркой. После этого магистрали выверяются и закрепляются на подвесках и опорах.

Вернуться к оглавлению

Допустимые уклоны

Центральное отопление: порядок работы при монтаже

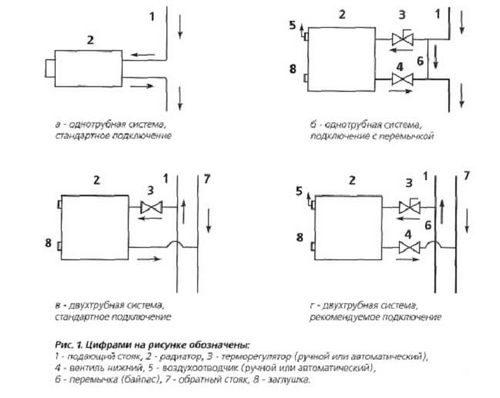

Схема подключения батареи.

Уклоны магистральных трубопроводов воды, конденсата и пара принимаются не менее 0,02. В случае если устраивается центральное водяное отопление с искусственным побуждением, то магистральные же трубопроводы диаметром 50 мм и более можно прокладывать без уклонов.

Уклоны подводок к нагревательным агрегатам выполняются по ходу движения теплоносителя и должны составлять от 5 до 10 мм на общую длину подводки. В случае если длина подводки не превышает 500 мм, она может быть горизонтальной. Если длина подводок к нагревательным приборам превышает 1500 мм, они обязательно закрепляются.

Если устраивается двухтрубное центральное водяное отопление, то стояк горячей воды обязательно монтируется справа, а установка стояка обратной воды выполняется слева (если смотреть на стену из комнаты). Если же устанавливается центральное паровое отопление, то стояк устанавливается справа от конденсационного. Между осями смежных неизолированных стояков, диаметр которых не превышает 32 мм расстояние принимается равным 80 мм. При большем же значении данное расстояние определяется исходя из условий удобства установки.

В случае открытой прокладки скобы на стояках выполняются так, чтобы они огибали подводки к отопительным приборам со стороны помещения. Если центральное водяное отопление устраивается с использованием чугунных радиаторов, нужно помнить об особенностях их монтажа.

Центральное отопление: порядок работы при монтаже

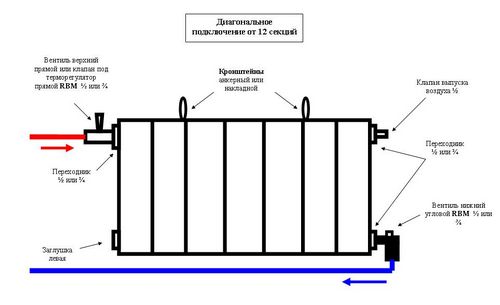

Схема диагонального подключения батареи.

Чугунные батареи присоединяются при помощи длинной резьбы сгона (как правило, используются компенсирующие сгоны). Сгон обязательно комплектуется футоркой (радиаторной пробкой) диаметром 32 мм и правой резьбой. Подсоединение прибора левой резьбой и комплектация сгона футоркой с левой резьбой выполняется лишь в случае необходимости.

Прокладка подводок и стояков может выполняться до либо после установки нагревательных приборов. Она бывает открытой и скрытой. При выполнении скрытой прокладки соединения делаются только сварными. В местах подключения арматуры и соответствующих разъединений создаются «окна».

Вернуться к оглавлению

Порядок работы при монтаже подводок и стояков

При монтаже подводок и стояков выполняются следующие операции:

  • размечаются места прокладки стояков: для этого с верхнего этажа опускается отвес, и ставятся метки для прокладки стояков;
  • отмечаются места установки крепежных средств. Крепление стояков в общественных и жилых зданиях при высоте этажа не более 3 м не устанавливается, а при высоте этажа больше 3 м устанавливается 1 крепление посередине. В производственных помещениях — через 3 м;
  • производится установка крепежных средств со сверлением и дальнейшей фиксацией раствором. Одновременно выполняется разметка и установка средств креплений нагревательного оборудования, из которого состоит центральное водяное или другое устраиваемое отопление.
  • устанавливаются нагревательные приборы;
  • монтируются стояки и подводки;
  • подсоединяются нагревательные приборы, после чего проводится проверка правильности монтажа при помощи строительного уровня.

Для разработки беззамерных узлов нужно определить постоянные монтажные положения для конструктивных элементов узлов, из которых состоит центральное водяное либо другое выбранное отопление.

Трубопроводы отопления в местах пересечения внутренних стен, перегородок и перекрытий необходимо прокладывать в гильзах. Края данных гильз должны быть на одном уровне с поверхностями потолков и перегородок, но на 30 мм выше уровня чистого пола.

Установка расширительных баков выполняется на кронштейнах, опорах или же их подвешивают на хомутах, подключают к соответствующим трубам и покрывают теплоизоляцией, подключают реле уровня.

Воздухосборники необогреваемых помещений покрываются теплоизоляцией. Установка предохранительных клапанов, контрольно-измерительных приборов и регуляторов выполняется в соответствии с инструкцией производителя.

Манометры подключаются с установкой трехходового манометрического крана, а при температуре выше 105 °С — через сифонную трубку. Элеваторные узлы (узлы отопления) поставляются в собранном виде (из 2 либо 4 частей). Монтаж данного узла выполняется в следующей последовательности:

  • заделываются средства крепления (подставки, кронштейны, хомуты);
  • выполняется предварительная сборка узла;
  • выполняется его установка и закрепление;
  • выполняется его подключение к теплотрассе и разводящей магистрали.

Как правило, данный узел, который включает в свой состав центральное водяное и любое другое отопление, устанавливается вручную либо при помощи домкратов при больших размерах.
