Стропильная система для мансардной крыши

Поскольку кровля будет усиленно утеплена, это приведет к уменьшению потерь тепла и, следовательно, к сокращению расходов на отопление. Стропильная система для мансардной крыши на чертежах этой конструкции не сильно отличается от обычной. Тем не менее, все же имеются некоторые детали, на которые стоит обратить внимание.

Мансардная полувальмовая крыша
  1. Какой тип крыши выбрать?
  2. Делаем проект стропильной системы
  3. Чертежи стропильной системы мансардной крыши — видео

Какой тип крыши выбрать?

Чертежи стропильной системы мансардной крыши нужно делать тщательно, чтобы при возведении избежать ошибок. Но сделать их без четкого понятия о том, какой тип кровли больше всего подойдет, невозможно. Поэтому вначале нужно разобраться с этим вопросом.

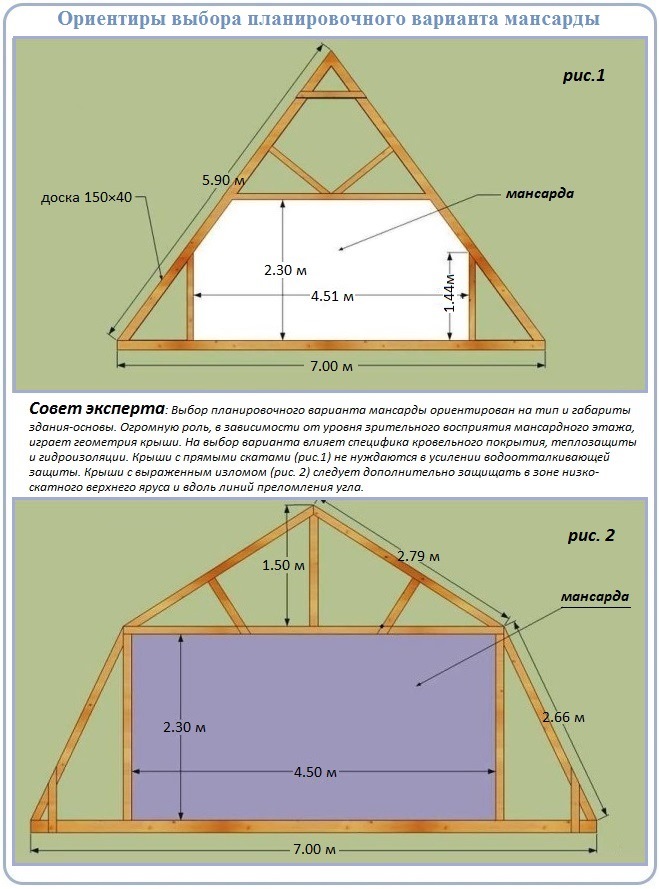

Формы мансардных крыш зданий

Строители предлагают несколько вариантов крыш мансардного типа, а именно:

  • Односкатный вариант. Такой вариант считается самым простым и дешевым в исполнении. Но вот если речь идет о свободном пространстве, то односкатная крыша этим похвастаться не может;
  • Двухскатная крыша – это наиболее часто используемый вариант. Такая кровля несложна в возведении, а вот свободного места предоставляет в достатке;
  • Ломаная конструкция. Такой вариант считается разновидностью двухскатной крыши. В этом случае угол наклона ската изменяется в определенной точке. В результате получается больше свободного пространства для мансардного этажа. Минус – это более сложное строение стропильной системы, чем в случае с простой двухскатной крышей.

Существуют и другие варианты. Например, можно использовать вальмовую или четырехскатную крышу. Здесь есть как свои плюсы, так и минусы. К первым специалисты относят большую прочность конструкции. А если говорить о недостатках, то в первую очередь упоминается сложность возведения. Вальмовую крышу сделать без привлечения специалисты будет затруднительно.

Какой именно тип крыши выбрать? Тут многое зависит от самого дома, ваших личных предпочтений, желаемого размера мансардной комнаты и природных условий в вашем регионе. Самым оптимальным считается ломаная крыша. Такой вариант может удовлетворить многих. Во-первых, он дает возможность создать довольно просторное чердачное помещение. Во-вторых, скаты имеют уклон. Это значит, что снег не будет на них скапливаться.

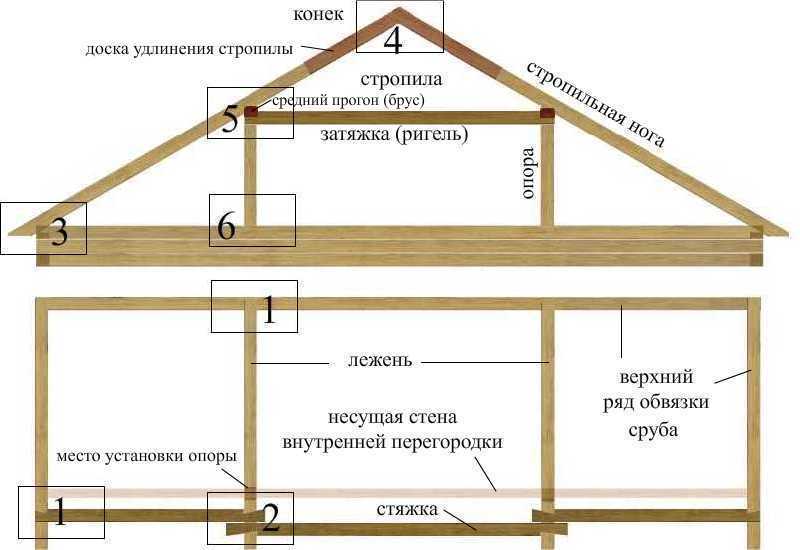

Стропильная система мансардной крыши

Прежде чем приступить к проектированию стропильной системы для дома с мансардой нужно выбрать тип крыши. Самый простой и дешевый вариант – это плоская конструкция. Но стоит помнить, что такая крыша не позволит вам создать просторную комнату на мансарде. Наиболее подходящим для наших целей вариантом многие специалисты называют ломаную конструкцию. Такая крыша несложная в исполнения и при этом дает возможность создать просторную комнату на мансарде.

Делаем проект стропильной системы

После выбора типа крыши для дома с мансардной нужно приступать к составлению проекта. В первую очередь необходимо сделать чертеж и провести все необходимые расчеты для стропильной системы. Именно она будет нести на себе все нагрузки, а значит, к этой работе нужно отнестись ответственно.

А что необходимо учитывать при составлении проекта стропильной системы? В этом деле специалисты советуют обращать внимание на следующие нюансы:

  1. Необходимо определиться с высотой конька. От этого параметра будет напрямую зависеть размер комнаты в мансарде. Дело в том, что по существующим нормативам расстояние от потолка комнаты до конька должно быть не менее 1,5 метра.
  2. Зная высоту крыши и размеры самого дома можно высчитать угол уклона ската. Но тут есть свои нюансы, и они касаются ломаного варианта кровли. В этом случае уклон верхней части ската делается более крутым, чем у нижней части. Точка перелома высчитывается исходя из желаемой высоты комнаты на мансарде.
  3. Определяется нагрузка, которая будет «давить» на стропильную систему. Тут учитываются как осадки и давление ветра, так и вес всех элементов кровельного «пирога».

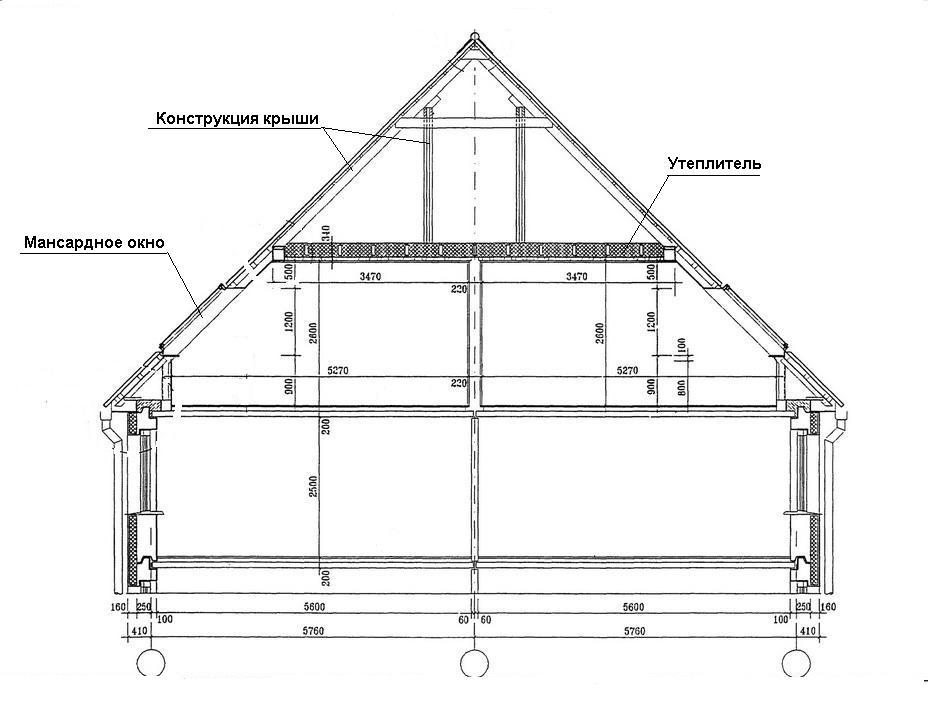

Стропильная система мансардной крыши — чертежи

Последний момент самый важный, от него будет зависеть сечение всех основных элементов стропильной системы. Чтобы сделать правильные расчеты следует учитывать особенности вашего региона. По существующим нормативам наша страна разбита на несколько зон. В каждой из них определены свои снежные нагрузки. Кроме того, есть зонирование и по силе ветра. Все эти данные обязательно учитываются, когда выполняются чертежи стропильной системы мансардной крыши.

Но кроме этого, при составлении проекта необходимо учитывать и особые нюансы. Например, как будет осуществляться естественное освещение на мансардном этаже. Самый простой вариант – это создание окон с торца крыши. В этом случае особых изменений в стропильную систему вносить не нужно.

Довольно часто для удобства и улучшения внешнего вида мансарду оснащают специальными окнами. Такие конструкции монтируются непосредственно на скате кровли. Если вы решили использовать этот вариант, то места их установки должны быть учтены при составлении чертежа стропильной системы. Здесь необходимо будет установить дополнительные балки.

При составлении чертежей стропильной системы для мансардной крыши нужно учитывать множество факторов. В первую очередь необходимо рассчитать высоту конька, ведь от этого напрямую будет зависеть размер комнаты на чердаке. Далее высчитывается угол наклона ската. Для расчета сечения используемых элементов, нужно знать какие нагрузки будет испытывать крыша. Также необходимо предусмотреть места установки мансардных окон. После уточнения всех параметров составляется чертеж стропильной системы. С ним сама стройка пойдет быстрее, и риск возникновения ошибок будет существенно ниже.

Стропильная система мансардной крыши

Чертежи стропильной системы мансардной крыши — видео



Сколько стоит монтаж мансардной крыши?


Стоимость монтажа мансардной крыши зависит от нескольких факторов, таких как размер крыши, материалы, выбранные для покрытия, уклон крыши, сложность проекта, доступность строительной площадки и другие факторы.

В среднем, стоимость монтажа мансардной крыши может колебаться от 1500 до 4000 гривен за квадратный метр. Это включает в себя затраты на материалы, работу специалистов и другие расходы.

Однако, следует учитывать, что это только приблизительные цифры, и стоимость монтажа мансардной крыши может значительно варьироваться в зависимости от места и сложности проекта. Рекомендуется обратиться к профессиональным строителям и получить конкретную оценку стоимости для вашего конкретного проекта.
