Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

Самодельная газонокосилка обойдётся вам намного дешевле, чем покупка заводской модели

Устали скашивать траву на загородном участке ручной косой? Тогда у вас есть два выхода: купить газонокосилку заводской сборки или изготовить её самостоятельно. С точки зрения экономии более предпочтителен второй вариант, и я готов рассказать, как собирается газонокосилка своими руками из старых деталей.

Содержание:

Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

Описание сборочного процесса

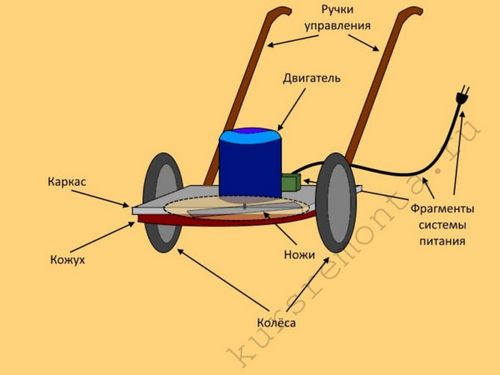

Электрическая газонокосилка состоит из:

  1. Каркаса, на который устанавливаются все функциональные элементы;
  2. Двигателя, обеспечивающего вращение рабочей части косилки;
  3. Ножей, осуществляющих скашивание травы;
  4. Кожуха, защищающего ноги оператора;
  5. Колес, позволяющих перемещать газонокосилку по участку в процессе работы;
  6. Ручки управления, дающей контроль над аппаратом;
  7. Фрагментов системы питания, к которым относятся УЗО (устройство защитного отключения) и шнур с вилкой.
Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

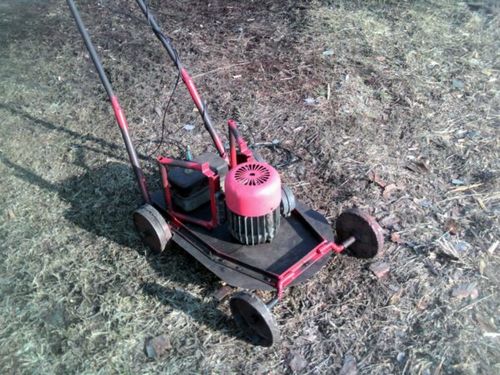

Устройство электрической газонокосилки включает в себя ненужные детали, которые хранятся в гараже или сарае

Шаг №1: изготавливаем каркас

Чтобы сделать газонокосилку своими руками, вам в первую очередь понадобится каркас:

Изображение Описание

Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото
Подбираем материал.

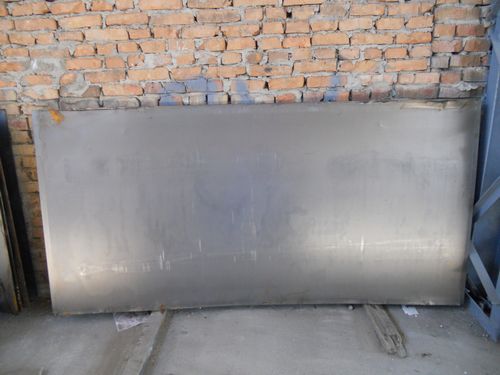

Идеальным вариантом в качестве сырья для создания каркаса станет металлический лист толщиной 2-3 мм.


Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото
Режем металл.

Если лист слишком велик, то его следует обрезать с помощью болгарки. Для рассматриваемой затеи вполне подойдёт квадрат со стороной 500 мм.


Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото
Проделываем отверстие.

Посередине получившейся секции понадобится сквозное отверстие под вал двигателя. Сделать его можно двумя способами:

  • Вставить в дрель специальную коронку и высверлить нужный проём. Но стоит такая насадка недёшево, и покупать её специально для решения одной лишь описываемой задачи нерационально;
  • Насверлить по окружности отверстий обычным сверлом по металлу, а потом выбить образовавшийся внутри круг.

Шаг №2: подбираем и устанавливаем двигатель

Самодельные электрические газонокосилки могут быть оснащены моторами, которые можно найти в домашнем хозяйстве:

Изображение Комментарии

Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото
Пылесос.

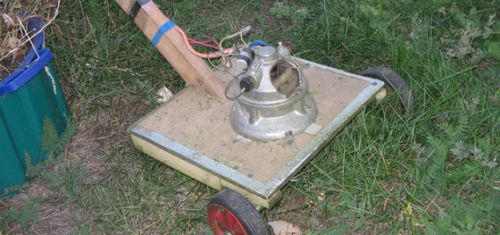

Электромеханическая газонокосилка — вторая жизнь старого пылесоса.


Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото
Болгарка.

Закреплённая на каркасе угловая шлифовальная машинка также способна стать движущей силой для ножей самодельной газонокосилки.


Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

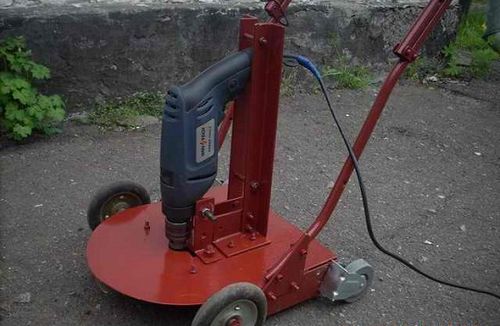

Дрель.

И даже дрели приспосабливают для скашивания травы.


Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

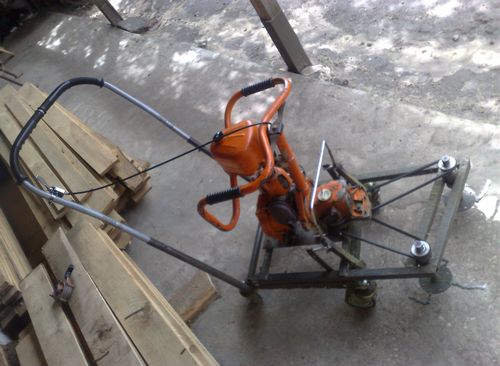

Бензопила.

В этом случае у вас получится газонокосилка бензиновая, что освободит вас от проводов и розеток, зато привяжет к покупке бензина.


Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

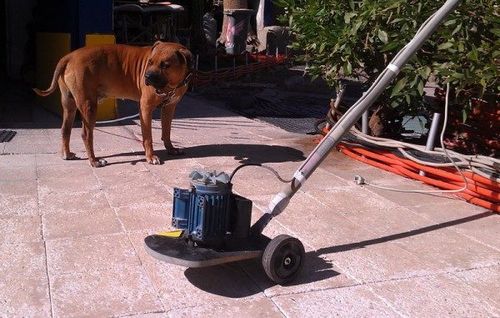

Стиральная машина.

Ещё один представитель бытовой техники, который очень часто используется домашними мастерами. Как видно из фото — чертежи при сборке не применялись, цена деталей несущественна.

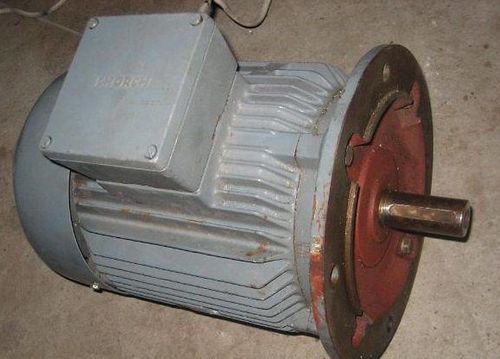

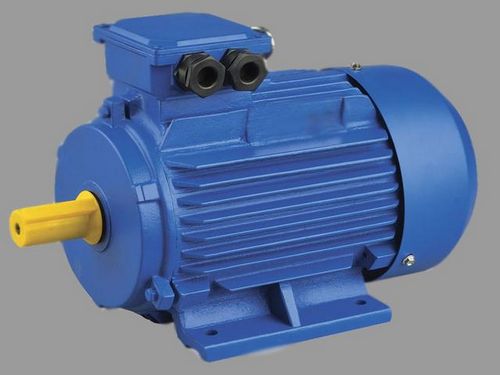

Рекомендую использовать асинхронный двигатель от стиральной машины. Он способен работать длительное время без перерыва, и при этом издает очень низкий уровень шума.

Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

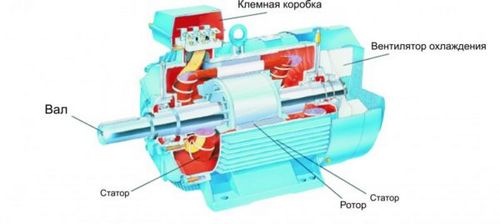

Устройство двигателя асинхронного типа позволяет ему работать долго и относительно бесшумно

Мощность и количество оборотов следует выбирать в соответствии с длиной устанавливаемых ножей. Так, например, для захвата в 400-500 мм достаточно будет следующих параметров:

  • Мощность двигателя – 1 кВт;
  • Число оборотов в минуту – 1500.

Если же ножи буду короче, то и мотор потребуется более мощный и с большим количеством совершаемых за минуту оборотов.

Ещё стоит обратить внимание на крепление:

Изображение Комментарии

Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото
Фланцевый двигатель.
  • Ставим его в исходную позицию на пластину каркаса;
  • Размечаем крепёжные отверстия;
  • Просверливаем их с помощью дрели;
  • Прикручиваем мотор болтами.

Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

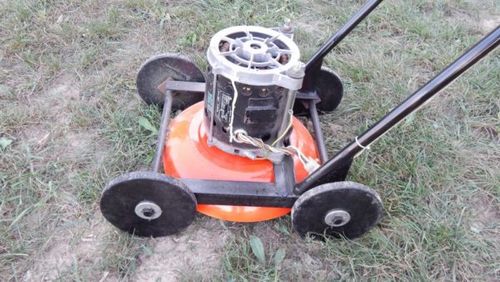

Обычный двигатель.
  • Устанавливаем со стороны будущих ручек два уголка, направленных вертикально вверх на расстоянии друг от друга равном расстоянию между ушками креплений мотора;
  • Сверлим в них отверстия;
  • Ставим двигатель в исходную позицию и прикручиваем к уголкам болтами.

Можно усовершенствовать систему крепления обычного двигателя. Для этого достаточно просверлить в уголках несколько отверстий на разной высоте. Тогда мотор при необходимости можно будет поднимать или опускать, меняя тем самым высоту скашиваемой травы.

Шаг №3: изготавливаем и закрепляем ножи

Для ножа если газонокосилка изготавливается собственными руками, отлично подойдёт ножовочное полотно по дереву толщиной 2 мм.

Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

Ножовочное полотно по дереву достаточно твёрдое, чтобы не тупиться быстро, и нехрупкое, чтобы не разлететься при малейшем контакте с возможным мусором

На толщине хочу остановиться отдельно:

  • Тонкий нож более качественно режет траву;
  • Толстый нож лучше переносит удары о камни.

Поэтому учитывайте особенности вашего участка при выборе данного параметра.

Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

Для облагораживания ухоженной лужайки, на которой присутствие мусора исключено, можно изготовить более тонкие ножи

Инструкция превращения ножовки в рабочую часть газонокосилки выглядит так:

  1. Обрезаем полотно в соответствии с размерами каркаса. В нашем случае это 400 мм;
  2. Посередине сверлим или пробиваем пробойником отверстие под вал двигателя;
  3. Затачиваем края с противоположных друг другу сторон в соответствии с вращением мотора;

Если для каждой половины ножа загнуть вдоль режущей кромки бортики, как это сделано в заводских моделях, то во время работы устройства скошенную траву станет выдувать из-под газонокосилки.

Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

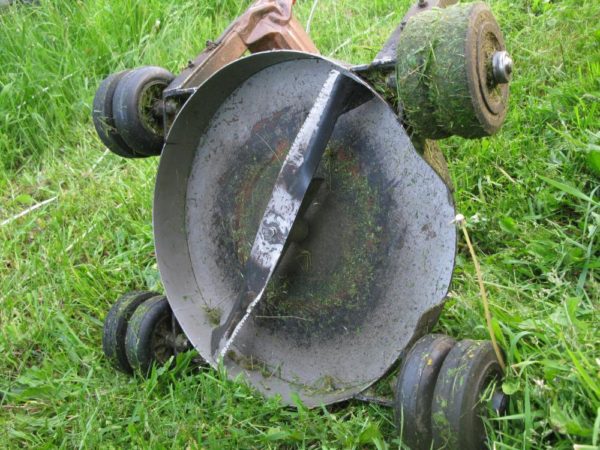

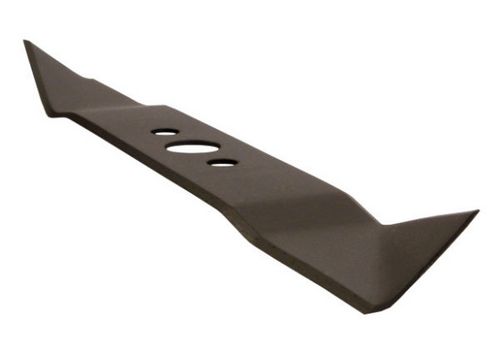

Принцип работы заводских ножей благодаря загнутым краям напоминает вращение лопастей вертолёта

  1. Прикручиваем получившийся нож к валу двигателя с нижней стороны каркаса.

Для крепления обязательно используйте шайбу-гровер и контргайку, иначе от вибрации лезвия станут откручиваться и слетать с вала.

Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

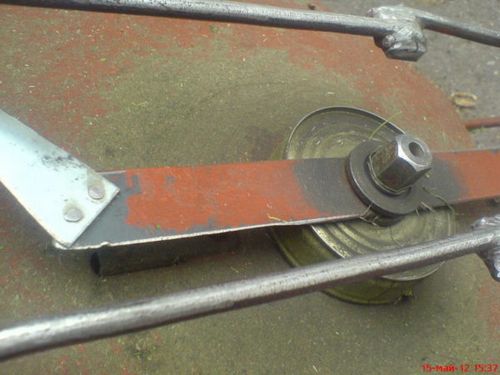

Для защиты вала и подшипника от мусора можно установить самую простую консервную банку

Шаг №4: приделываем защитный кожух

Защитный кожух представляет собой металлическую полосу, свёрнутую в кольцо и установленную под каркасом вокруг ножей. Благодаря ему ногам оператора не угрожает ни вылетающий из-под газонокосилки мусор, ни случайно открутившиеся и соскочившие с вала ножи.

Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

Стальной кожух надёжно защитит ваши ноги в процессе эксплуатации газонокосилки

Процесс изготовления:

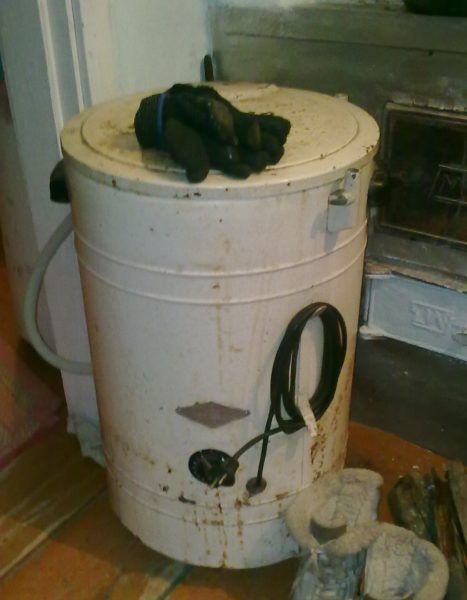

  1. Вырезаем из металлического листа полосу шириной 150-200 мм. Если у вас в хозяйстве есть старая цилиндрическая стиральная машинка, то для получения нужного стального кольца можно отрезать часть её корпуса;
Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

Корпус цилиндрической стиральной машины можно порезать на огромное количество уже практически готовых защитных кожухов

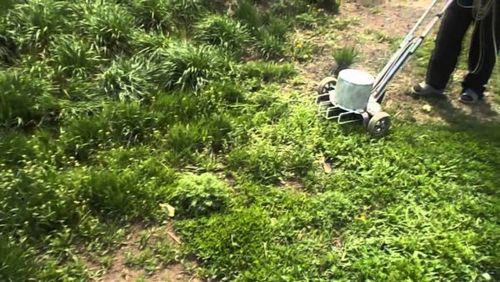

  1. Загибаем в кольцо. При этом необходимо, чтобы сбоку осталось отверстие, через которое будет выбрасываться скошенная трава. Здесь даже можно приспособить травосборник для газонокосилки, которым снабжают заводские модели.

Шаг №5: подбираем и устанавливаем колёса

Что касается колёс, то здесь важно определиться с двумя основными пунктами:

  1. Количество. Два колеса обеспечат максимальную манёвренность газонокосилке. Три или четыре задают более точное расстояние до земли, позволяя тем самым более ровно скашивать траву;
Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

Четыре колеса гарантируют одинаковый угол скашивания травы по всей лужайке

  1. Высота. Рассчитывайте так, чтобы ножи в результате оказались на высоте 50-60 мм над землёй. Расположив их выше, вы будет просто загибать траву, а не скашивать, а ниже — рискуете врезаться рабочей частью в землю на неровной местности.
Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

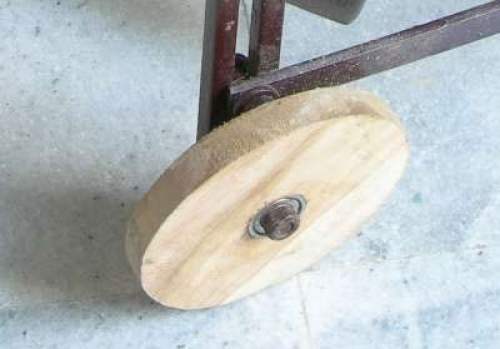

Если подходящей пары-тройки колёс в вашем хозяйстве нет, то их можно сделать из дерева и подшипников самостоятельно, как это показано на фото

Шаг №6: подбираем и устанавливаем ручки

Здесь абсолютная свобода для вашего воображения. Главное, чтобы соблюдались два правила:

  1. Приемлемая высота. Ручки должны быть на уровне, позволяющем вам держаться за них, не наклоняясь. В обратном случае вы заработаете боли в спине ещё до того, как закончите приводить газон в порядок;
Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

Высота ручек должна позволять оперировать аппаратом с выпрямленной спиной, иначе вы будете очень быстро уставать

  1. Правильное расположение. Если вы собираете газонокосилку с тремя колёсами, то ручки нужно устанавливать со стороны двух. Тогда вы сможете легко поворачивать агрегат, просто приподнимая переднее колесо.

Ручка от старой тачки или детской коляски может решить эту проблему.

Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

Ручка толщиной 23 мм от коляски может продолжить свою службу уже на газонокосилке

Шаг №7: устанавливаем элементы системы питания

К изготовлению газонокосилки по части обустройства электропитания подходите ответственно, так как повреждение электрическим током — это вторая наибольшая опасность при её эксплуатации после возможности вылета ножей.

Придерживайтесь следующих правил:

  1. Поднимите шнур. Закрепите изолентой вдоль ручки — это обезопасит его от вылетающего из-под агрегата мусора;
Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

Чем выше провод, тем меньше опасность того, что он будет повреждён вылетающим мусором или колёсами

  1. Установите пусковую кнопку на ручке;

Рекомендую использовать выключатель, который замыкает контакты в процессе нажатия и размыкает, как только вы его отпускаете. Это исключит возможность работы аппарата без вашего участия.

  1. Тщательно заизолируйте все места соединения проводов. В особенности это касается точки подключения УЗО.

Заключение

Вы ознакомились с пошаговой сборкой самодельной газонокосилки. Видео в этой статье содержит дополнительные материалы, касающиеся рассмотренной темы. В комментариях вы можете задать любые интересующие вас вопросы.

Газонокосилка своими руками: принцип работы электрического устройства, инструкция, видео и фото

Изготовленная собственными руками газонокосилка позволит привести в порядок траву на загородном участке при относительно невысоких финансовых затратах
