Газовая горелка для отопления дома: виды, типы, обзор моделей

Многие жители городских многоэтажек устанавливают в своих домах собственную систему отопления, чтобы иметь независимость от централизованной системы и экономить средства на отопление. Обычно отопление осуществляется с помощью газового оборудования, в центре которой стоит газовая горелка.

Содержание:

• Общая информация
  • Эксплуатационные характеристики
  • Разнообразие конструкций
    • Атмосферная горелка
    • Вентиляторные (дутьевые) горелки
  • Ассортимент выбора
    • Газовая горелка КЧМ
    • Газовая горелка Очаг
    • Газовая горелка Купер
    • Газовая горелка ДКВР

О том, что это такое и как правильно подбирать съемный элемент – в нашей статье.

Общая информация

В большинстве случаев напольные и настенные котлы уже укомплектованы таким изделием, и это самый лучший вариант. Производитель выбирает горелку согласно типу оборудования, правильно ее устанавливает и калибрует под определенные параметры, после чего котел уже готов к эксплуатации. Но также можно приобрести горелку отдельно, хотя это и не просто – нужно очень точно подобрать соответствующий элемент в соответствии с габаритами, чтобы в дальнейшем не пришлось переделывать котел.

Для чего требуется газовая горелка? Она формирует открытое пламя, от которого зависят такие параметры:

• расход газа;
• длительность эксплуатации теплообменника;
• безопасность работы котла;
• широта диапазона регулировок.

Когда функционирование бытовой газовой горелки затруднено, то и вся система не может работать с достаточной степенью надежности. Чтобы не тратить зря ваше время, скразу хотим порекомендовать качественные Итальянские горелки горелки фбр. Это известный итальянский производитель продукция которого пользуется заслуженной популярностью во всем мире.

Эксплуатационные характеристики

К современным горелкам предъявляются обоснованные требования, которым они должны соответствовать. Благодаря оценке, основанной на этих критериях, удается выбрать наиболее оптимальный аппарат. В список параметров входят такие характеристики:

• Качественное формирование газово-воздушной смеси является основной задачей газовой горелки для отопления. Производители направляют свои усилия в эту область, добиваясь максимальных результатов. В современные модели внедряются новые разработки и технологии, обеспечивающие высокий КПД сгорания топлива.
• Конструкция обязана обеспечивать простоту монтажа/демонтажа бытовой газовой горелки при сохранении надежности и безопасности ее работы

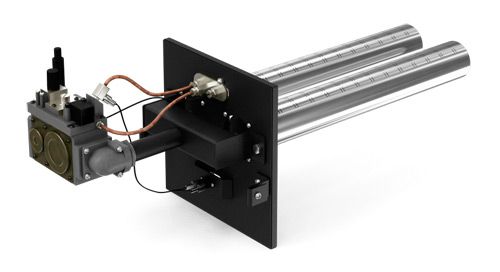

Горелка с автоматической системой управления

• Длительность эксплуатации у всех типов газовых горелок привязывается к времени эксплуатации всего котла. Для поддержания данного критерия используются высококачественные материалы.
• При работе соблюдаются санитарно-гигиенические нормы. Важным параметром является пониженный уровень шума.
• Обеспечить универсальность использования позволяют комбинированные конструкции, эксплуатируемые на разных типах топлива, например, газ-дизтопливо или пропан-метан. В такой ситуации важным является параметр перенастройки с одного типа топлива на другой.
• Экологическая составляющая также занимает немаловажное значение в разных видах газовых горелок. Экспериментируя во время их производства с пропорциями для горения газ/воздух, инженерам удается найти наиболее оптимальный баланс по параметрам токсичности выбросов, полноте сжигания газа.

Разнообразие конструкций

Практически всегда котлы имеют в комплекте настроенные на оптимальные параметры газовые бытовые горелки. Калибровка в промышленных условиях осуществляется на стационарных стендах с применением компьютеризированной автоматики. Такой котел после монтажа уже будет готов к запуску без предварительных пусконаладочных работ в этой области.

Основная дифференциация между конструкциями проводится по способам смешивания воздуха и топлива. Принято выделять атмосферные и вентилируемые типы горелок газовых.

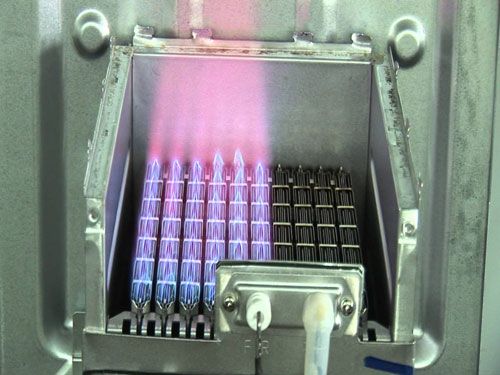

Атмосферная горелка

Такой элемент применяется исключительно в котлах с открытой камерой сгорания. Принцип работы полностью соответствует работе конфорке на стандартной плите для приготовления пищи, где газ смешивается с воздухом из помещения и воспламеняется от искры. В целом, характеризуется минимальным уровнем безопасности, и очень невысоким коэффициентом полезного действия, как вообще для такого типа котлов.

В ранних моделях топливного оборудования встречаются газовые горелки для котлов отопления, работающие на атмосферном принципе. Через газовую магистраль газ поступает к рабочей зоне. Выходное отверстие (инжектор) обеспечивает передачу потока для горения. Его регулировка параметров выполняется спецзаслонкой или прижимными гайками.

Сквозь инжектор параллельно с углеводородной смесью направляется кислород. В такой ситуации формируется необходимая для горения смесь. Приоткрывая отверстие, удается подать больше кислорода, уменьшая отверстие, понижаем концентрацию воздуха в смеси. Этой ручной методикой удается корректировать степень сжигаемости газа. Подготовленная смесь перемещается для сжигания в горелку, выходя по ней в камеру сгорания, где она воспламеняется и отдает тепловую энергию через теплообменник воде.

В газовой атмосферной горелке предусмотрено несколько выходных отверстий для повышения мощностных характеристик котла. Их количество напрямую зависит от геометрических характеристик котла. Распределенные по выделенной площади камеры сгорания факелы обеспечивают равномерность выходной нагрузки, что позволяет не создавать большого давления, эффективно осуществляя процесс сжигания.

Производители атмосферных газовых горелок стремятся повысить число выходных отверстий, одновременно уменьшая их диаметр, чтобы улучшить эксплуатационные характеристики изделия и повысить КПД оборудования.

За счет своей простоты и надежности данный тип конструкции используется не только в бытовых моделях, но и в промышленных агрегатах. Даже изготовленная газовая горелка для котла своими руками в большинстве случаев имеет именно такой принцип работы. Это не только снижает ее стоимость, но и обеспечивает простоту обслуживания изделия.

ВИДЕО: Турбированная горелка газового котла Rinnai

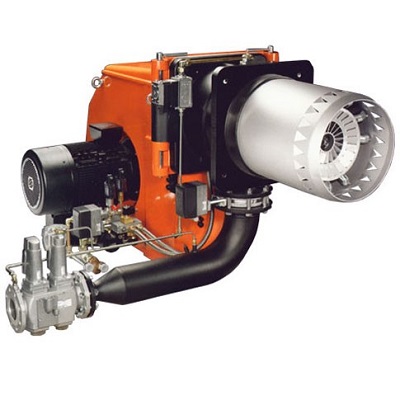

Вентиляторные (дутьевые) горелки

В отличие от атмосферной, такой тип не имеет прямого контакта с воздухом из помещения, в то время как он подается в принудительном порядке путем нагнетания. По сравнения с первым вариантом, дутьевой является более безопасным, и при этом значительно увеличивает коэффициент полезного действия котла. В среднем этот показатель составляет не менее 15%.

Такая горелка газовая бытовая имеет и другие отличия от атмосферной, заключающиеся в принципе работы. Вентиляторные конструкции обладают следующими параметрами:

• применяется принудительное нагнетание воздуха;
• пропорция газ/кислород выдерживается с более точными параметрами;
• сжигание осуществляется с более высоким КПД.

Данный тип агрегатов характерен для котлов, имеющих закрытую камеру сгорания. Благодаря этому решению удается реализовать эффективный наддув.

Главным критерием, по которому происходит технологическое отличие, заключается в том, что формирование топливно-воздушной смеси происходит в разных зонах. Для атмосферной конструкции газ смешивается с воздухом на входе в газовой горелке бытовой, а у вентилируемого аппарата данная процедура выполняется практически при выходе в камеру сгорания.

Горелки с нагнетателями монтируются в котлы, обеспеченные максимальной автоматизацией рабочих процессов.

В комплектации этого узла используются следующие вспомогательные элементы:

• дополнительная очистка выполняется с помощью вмонтированного газового фильтра;
• специальное реле, учитывающее перебои с давлением газа в сетях, включающее/отключающее поток газа в систему и вентилятор;
• газовый редуктор, который обеспечивает стабилизацию давления, выдавая фиксированное значение в горелку;
• регуляторы, корректирующие газовый поток;
• реле, управляющее работой вентилятора.

Исходя из такого списка, стоит сделать вывод, что данный тип аппаратуры относится к энергозависимым агрегатам. Для его эффективной работы желательно подключать в цепь стабилизаторы напряжения и источники бесперебойного питания.

Ассортимент выбора

Перед тем, как приобрести газовую горелку, необходимо узнать ее технические параметры, принцип работы, соответственно, способ смешивания газа и кислорода. Но самое главное – совместимость с конкретным типом котла, который находится в эксплуатации. Ниже мы приведем описания наиболее популярных моделей на рынке.

Газовая горелка КЧМ

Используется на переоборудованных твердотопливных котлах, которые работают на газу. В комплектации автоматический блок управления и 3 форсунки. Подходит для «Контура» и всего модельного ряда.

Газовая горелка Очаг

Автоматические управляемый пневмомеханический образец с настроенной системой безопасности. Это необходимо при отсутствии должной тяги, при нарушении подачи газа и в момент, когда гаснет пламя.

Особенность заключается в регулировании подачи газа и стабилизации его давления. Даже при слишком малом объеме поступающего топлива котел будет работать в нормальном режиме.

Газовая горелка Купер

Предназначено для всех видом топлива. Отличается простотой конструкции и универсальностью. Можно монтировать без сварки.

Газовая горелка ДКВР

Дутьевой тип оборудования, где осуществляется принудительное нагнетание воздуха. Используется в основном для промышленных котлов, повышая их КПД до 95%. Для увеличения мощности отдельно могут поступать в комплекте с мощными вентиляторами.

В большинстве случаев грелку выбирают те, у кого в пользовании находится не газовый котел. Перед покупкой внимательно изучите все технические характеристики и, в особенности, уровень безопасности и способ монтажа.
