Инструкция — электрический теплый пол своими руками, технология установки



Огромной эффективностью и экономичностью обладает реализация отопления с помощью теплого пола. Теплый воздух не скапливается под потолком, где совершенно не нужен, а согревает низ помещения и равномерно распределяется по всей комнате. Приятно зайти с мороза в помещение и поставить замерзшие ноги на теплую поверхность или утром, встав с постели, босыми ногами ощутить тепло пола.

Инструкция — электрический теплый пол своими руками, технология установки

Реализовать электрический теплый пол своими руками в своем жилище вполне реально. Стоит заметить, что выполнить электрический теплый пол своими руками намного проще, чем водяной, но его эксплуатация, как правило, обходится дороже.

Рассмотрим последовательность установки обоих типов теплых полов.

Технология монтажа электрического пола

Инструкция — электрический теплый пол своими руками, технология установки

Создание схемы

1) Первым шагом для реализации нашего проекта будет создание схемы. Важно выполнить точные замеры помещения с учетом расстановки корпусной и мягкой мебели и сантехники. Исходя из плана помещения, нужно рассчитать мощность системы, тип кабеля и шаг укладки.

Для обогрева 1 м2 спальни достаточно затрат 100 Вт электроэнергии, также следует учитывать качество будущей мебели в помещении — некачественная мебель имеет свойство рассыхаться на теплом полу, следует выбирать мебель для спальни с умом. Для прихожей и кухни специалисты рекомендуют уже 150 Вт/м2, а для ванной и туалета 180 Вт/м2. Умножив эту цифру на площадь помещения, получим требуемую мощность, исходя из которой, следует выбирать кабель для укладки.

2) Термостат – «сердце» вашего электрического теплого пола. Он контролирует мощность и регулирует температуру пола. Вся проводка нашей системы непосредственно связанна с термостатом. Поэтому важно правильно выбрать место для установки этого оборудования. Рекомендуется устанавливать термостат не ниже, чем в 50 см от пола.

Инструкция — электрический теплый пол своими руками, технология установки

Выравнивание

3) Важнейший этап работы – выравнивание и теплоизоляция пола. Качественная изоляция позволит сэкономить на расходе электроэнергии. Установка теплоизоляционных плит и отражающего покрытия в несколько раз сократить время прогрева помещения.

4) Тестирование проводов залог вашей уверенности в работоспособности теплых полов. Сопротивление укладываемых проводов нужно проверять до, во время и после монтажных работ.

5) Укладку проводов нужно проводить согласно схеме. Следите за тем, чтобы кабели не касались друг друга. Возле наружных стен помещения расстояние между проводами можно сделать немного меньше, чем внутри помещения, тем самым, увеличив количество тепла в холодной части комнаты. Закрепляется нагревательный кабель специальной монтажной лентой. Ни в коем случае не используйте для крепежа скобы или другие элементы, способные повредить провода.

6) Установка датчика температуры, позволяющего контролировать работу системы независимо от термостата. Датчик в пластиковой трубке закладывается посредине между двумя кабелями.

Проверив всю систему еще раз можно приступать к выполнению стяжки.

7) Провода должны быть полностью покрыты защитным слоем, чтобы не подвергаться воздействию воздуха и перегреву. Подключать систему можно только после полного высыхания стяжки!

Монтируем водяной пол

1) Укладываем по периметру демпферную ленту, которая выполняет как изоляционную функцию, так и препятствует разрушению стяжки в последствии теплового расширения. Рекомендуется размещать такую ленту также между двумя соседними контурами.

2) Второй этап – размещение изоляционных плит по всей поверхности пола. Для этого лучше всего использовать пенополистирол с плотностью не меньше. 35 кг/м3. Важно провести укладку так, чтобы поверхность была ровной и без перепадов.

3) Следующий слой покрытия должен выполнять гидроизоляционную функцию. Если поверх пенополистирола уложить вспененный полиэтилен с фольговым покрытием, то он к тому же будет отражать тепло от горячих труб. Чтобы раствор стяжки не «съел» фольгу, следует выбирать специальный фольгированный пенофол для теплого пола, выполняемого мокрым способом.

4) Сетка из стальной проволоки будет служить арматурой для нашей стяжки, а также к ней легко и удобно закреплять трубы отопления.

Инструкция — электрический теплый пол своими руками, технология установки

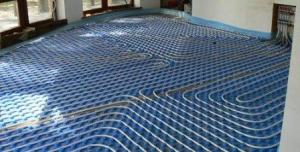

Укладка труб

5) После укладки всех слоев нашего «сэндвича» можно приступать к размещению труб. Для того, чтобы пол прогревался равномерно лучше выбрать спиральный метод. Шаг укладки зависит от толщины труб, площади и вида помещения. У наружных стен его следует сделать в 1,5 раза меньше, чем внутри комнаты.

При большой площади помещения необходимо выполнить несколько контуров, потому что в слишком длинной трубе произойдет потеря напора и вода перестанет циркулировать, а следовательно обогревать ваши полы. Чем короче трубки, тем экономичней работает вся система теплых полов. Самый оптимальный вариант для трубки 16 ветка должна быть не длинней 65 м, для 20 не больше 75 м.

6) После укладки труб подсоединяем их к системе и запускаем холодную воду под давлением 1,5-4 атмосфер. Если вода нигде не течет, можно приступать к выполнению стяжки.

Для того, чтобы цементный пол не трескался, в раствор можно добавить пластификатор. Чем тоньше слой стяжки над трубами, тем теплей будут наши полы. Если поверх стяжки предстоит укладка плитки, то достаточно поверх труб слоя 1-3 см.
