Изготовление естественной вентиляции в подвале своими силами — пошаговое руководство

Эффективная вентиляция подвала является неотъемлемым элементом нормальной работы любого здания. Требования и стандарты к установке вентиляционных систем разработаны с учетом специфики конструкции и назначения подземных помещений.

Подвал частного дома обычно имеет целевое назначение: его можно приспособить под мастерскую, комнату для тренировок и даже сауну. Но традиционно подвал оборудуется под хранение продуктов. Запасы здоровых и чистых в экологическом плане овощей, фруктов, домашней консервации и сегодня востребованы в каждой семье. Продукты закладываются на длительное хранение в подвал и потребляются по мере необходимости.

Для сохранности припасов в помещении необходимо поддерживать требуемую температуру и влажность —это главная задача вентиляционных систем. Чистое сухое подвальное помещение с регулируемой температурой воздуха может быть спроектировано до строительства дома, но может быть обустроено и в уже существующем строении.

Система вентилирования помещений устраивается на основе простых и известных всем законов физики: тёплые воздушные массы стремятся вверх, их замещают поступающие извне холодные потоки воздуха. Все типы и виды вентсистем устроены на этих законах.

Назначение и виды систем вентиляции подвала

Различаются два типа вентиляционных систем:

1. Естественная вентиляция подразумевает самопроизвольное движение потоков воздуха под воздействием природных сил. Дополнительные приборы и оборудование для такого типа вентилирования не применяются: естественно работают различные параметры давления, температуры воздуха и силы ветра.
2. В принудительной системе главное и необходимое устройство для организации движения воздуха — вентилятор. Подвальные помещения большой площади либо со значительным скоплением людей, обязательно оборудуются вентиляцией принудительного типа.

В данном видео рассмотрим вентиляцию в подвале:

Организация естественного проветривания цоколя

Самая экономичная и простая в обустройстве вентиляция подвала – устройство специальных отверстий в цоколе дома, продухов.

Наглядный пример устройства естественной вентиляции в подвале можно наблюдать в многоквартирных домах, где по периметру здания в цоколе устроены отверстия-продухи. Для частного дома делать её также лучше в процессе строительства, но вполне доступно вырезать отверстия в цокольной части стены уже готового здания.

Воздух поступает и выходит через отверстия в цоколе. Температура воздуха в помещении и вне его различна, это заставляет двигаться воздушные потоки, тем самым проветривая подвал.

Сложнее с циркуляцией летом, когда в отдельные периоды разницы температур нет, а воздух в подвале застаивается: в таких ситуациях нужен вентилятор. Единственный существенный недостаток конструкции продухов – зависимость циркуляции от ветра и осадков.

Требования к устройству продухов:

1. Отверстия располагаются на уровне не менее 30 см от поверхности почвы.
2. Размер отверстий в сечении обычно равный или кратный стандартному размеру одинарного простого кирпича.
3. Чем больше площадь подвала, тем больше размер и количество продухов.
4. Продухи оборудуются защитными решётками от проникновения животных.
5. Для регулирования температуры и циркуляции на отверстия устанавливаются заслонки или задвижки.

Продухи в подвале считаются простейшей и самой недорогой системой проветривания, но не всегда такой вариант обеспечивает нормальное функционирование помещения.

Приточно вытяжная система проветривания

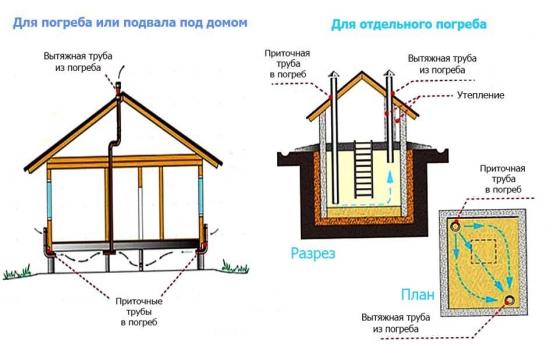

Когда подвал лишь частично погружён в землю и отделён от внешнего пространства только цокольной стеной, то возможно устройство недорогой и достаточно простой системы для проветривания цокольного помещения, называемой приточно-вытяжной.

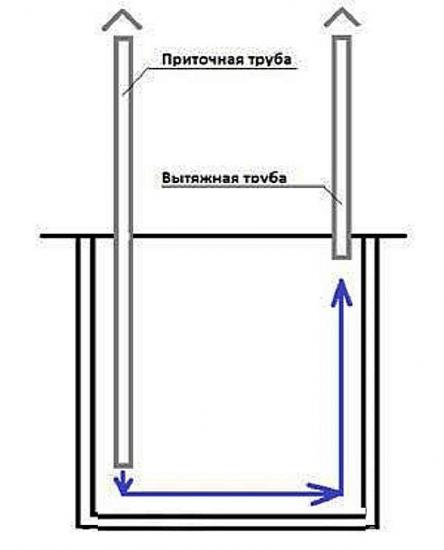

Такая конструкция основана на использовании двух труб: одна для притока воздуха, другая – для его отвода.

Основные параметры и требования к системе:

1. Холодный воздух располагается в нижнем слое – значит, сюда и подводится труба для подачи воздуха с улицы.
2. Нижняя часть приточного воздуховода располагается на уровне 30-50 см от пола, верхняя выходит наружу.
3. Лучший вариант размещения входной трубы – с северной стороны, желательно в тени.
4. Нижнее отверстие вытяжки должно располагаться на уровне потолка.
5. Верхнее отверстие вытяжной трубы располагается как можно выше: лучшим решением будет монтаж вытяжки строго вертикально и выше конька крыши на 1,5 м.
6. Дефлектор, установленный в верхнем конце трубы, может значительно увеличить тягу.
7. Трубы вентиляции должны располагаться на противоположных стенах при максимальном удалении друг от друга, чтобы воздушные потоки проветривали всё помещение.
8. Для подстраховки от влияния на систему плохой погоды можно в одной из труб поместить вентилятор.

Простая система из двух труб решает все проблемы с вентиляцией для подвала в 30-40 м2, для большей площади нужна принудительная система.

Принудительная вентиляция подвальных помещений

Естественное и недорогое вентилирование подвала невозможно в случаях:

1. Цокольный этаж состоит из нескольких помещений с различными функциональными задачами.
2. Площадь подвального помещения значительна или имеет свои уровни.
3. Продухи не удаётся устроить из-за особенностей цоколя или рельефа участка.
4. Подвал полностью заглублён в грунт.

В таких случаях необходима принудительная вентиляция, когда движение и направление потоков воздуха в подвале регулируются системой воздуховодов и вентиляторов.

В дополнение к вентиляторам система принудительного воздухообмена может включать в себя:

• определитель влажности и температуры;
• реле автоматического отключения и включения вентиляторов;
• таймер периодического включения для экономии электроэнергии;
• электронагреватель (калорифер);
• кондиционеры, увлажнители;
• фильтры либо их системы в вентканалах для очистки поступающего извне воздуха.

В загородном доме с площадью подвального помещения более 50 м2 рационально использование общедомовой вентсистемы для вентилирования подвала.

Как сделать расчёт и смонтировать вентиляцию в подвале своими руками

Проект дома с подвальным помещением в обязательном порядке предусматривает расчёт вентиляционной системы. Но иногда вентиляция устраивается значительно позже строительства дома, часто самостоятельно и без проекта.

Основной вопрос при установке вентсистемы своими силами — выбор труб и правильный расчёт их диаметра.

Выбор труб

Трубы для вентканалов могут быть металлическими, пластиковыми, асбоцементными и даже деревянными:

1. С точки зрения простоты монтажа лучше всего подойдут изделия из ПВХ, к тому же для них в продаже имеются необходимые муфты, отводы, прокладки и разного рода крепёжные изделия.
2. Наиболее дешёвым вариантом можно считать изготовление деревянных труб-коробов.
3. Металлические трубы наиболее долговечны, но сложны в монтаже и довольно дороги.
4. Асбоцементные изделия тяжёлые и не относятся к экологически безопасным, но по долговечности не уступают металлическим.

Вытяжные трубы из подвала нередко выполняются в виде кирпичной кладки вдоль дома. Такой вентиляционный канал делается для обеспечения вентилирования всего строения и соединяется с общей вентсистемой.

Подготовка

Для устройства естественного вентилирования подвального помещения необходимо провести ряд подготовительных работ.

Одним из важнейших подготовительных этапов считается просушка, которая обычно проводится летом в пустом подвале и может быть выполнена разными способами:

1. Открываются все возможные пути для проникновения и выхода воздуха, таким образом помещение проветривается в течение необходимого для полного просыхания времени.
2. В подвале устанавливается ёмкость с гигроскопическими веществами, которые интенсивно впитывают в себя окружающую влагу. Это может быть ящик с сухой известью или обычной крупной солью.
3. Для ускорения просушки можно поместить в погреб домашний бытовой вентилятор. Два-три дня работы вентилятора с открытыми люками и заслонками достаточно для полной просушки.
4. Возможно просушивание подвального помещения с помощью различных нагревательных и отопительных приборов, например: тепловая пушка, электрообогреватель или небольшая переносная дровяная печь.

Вторым, обязательным после просушки, этапом следует считать гидроизоляцию стен и пола. Вариантов защиты подвальных поверхностей от влаги много, их выбор зависит от назначения помещения и финансовых возможностей владельца.

Стены в простейшем кирпичном или бетонном исполнении пропитываются гидроизоляционными составами, выбор которых в торговле очень большой. Гидроизоляцию полов можно выполнить эффективным и недорогим традиционным способом:

1. Поверхность пола засыпается слоем камней с трамбовкой.
2. Замешивается густой раствор примерно равных пропорций глины и песка.
3. Смесь наносится слоем до 10-15 см на поверхность пола с трамбовкой и тщательным заполнением между камнями.
4. Слой выравнивается и покрывается уплотняющим слоем крупнозернистого песка.

Глиняная изоляция естественным образом просыхает в течение 30 дней. Для хранения продуктов глиняная набивка – лучший по экологичности, безопасности и стоимости вариант.

К монтажу вентиляции в подвале своими руками можно приступать после полной просушки и устройства гидроизоляции.

Как рассчитать диаметр труб

Диаметр труб определяется исходя из площади подвала. Площадь воздуховода в сечении должна быть не менее 26 см2 на 1 м2 площади погреба.

Практический расчёт для подвала в 20 м2 будет выглядеть примерно так:

• общая площадь входных приточных труб в сечении 26 Х 20 = 520 см2;
• общая площадь труб вытяжки должна быть на 15 % больше приточных 520 Х 1,15 = 598 см2;
• площадь сечения трубы диаметром 150 мм = 177 см2;
• потребность в приточных трубах диаметром 150 мм составит 3 шт., а для вытяжки – столько же плюс одна труба на 100 мм.

Длина труб притока зависит от расположения входных отверстий. Длина вытяжных труб рассчитывается по высоте дома плюс 1,5 м.

Монтаж

Для помещения погреба небольшой площади существует несколько основных правил и норм устройства вентиляции, проверенных на практике, несложных в понимании и исполнении:

1. Составляется общая схема вентиляционной системы.
2. Пробиваются отверстия в цоколе либо в другом месте для притока воздуха.
3. Монтируется приточный канал с расположением нижнего отверстия у пола не выше 0,5 м.
4. При необходимости в канале устраиваются повороты не более чем в 90°.
5. Труба крепится к стене либо иным способом, стыки в проёме герметично изолируются.
6. Верхний конец приточной трубы выполняется заподлицо с наружной поверхностью.
7. Вытяжные изделия монтируются под потолком на максимальной высоте.
8. Несколько вытяжных труб соединятся в общий канал по суммарной площади.
9. Внешняя часть трубы устраивается строго вертикально, как минимум немного выше конька крыши, сверху монтируется дефлектор.

Точный расчёт диаметров, надёжный крепёж труб, защитные решётки, правильное расположение входа и выхода воздуха гарантируют надёжную циркуляцию воздушных потоков.

Запуск и ввод в эксплуатацию

Показатель хорошо устроенной вентиляционной системы – хорошая тяга вытяжного отверстия. Достаточно зажечь спичку под вытяжкой, чтобы увидеть, как работает система: дым должен уходить в трубу.

Иногда в трубы вставляют вентиляторы для усиления воздушного потока – в этом случае самих труб понадобится меньше, но сама вентиляция станет частично принудительной. Окончательную оценку системе можно будет дать через некоторое время после ввода вентиляции в эксплуатацию. Отсутствие спёртого и затхлого воздуха, плесени, хорошее состояние продуктов, стабильная температура и влажность – показатели хорошо работающей системы вентиляции подвала частного дома.

Можно ли подключить вытяжку к естественной вентиляции?

Да, вытяжку можно подключить к естественной вентиляции. В этом случае вытяжка будет работать за счет естественного тяготения воздуха, создаваемого наружной вентиляцией. Однако, при использовании только естественной вентиляции, эффективность вытяжки может быть ограничена, особенно в случае большого количества кухонных паров и запахов. Поэтому, для более эффективной работы вытяжки рекомендуется ее подключать к механической вентиляции с использованием воздуховодов.

Видео. Как сделать естественную вентиляцию в погребе, чтобы не было сырости и конденсата.
