Чертеж лестницы на второй этаж в частном доме

Составление чертежа лестницы является ключевым этапом в ее создании. Грамотно разработанный проект позволит избежать ошибок при изготовлении и установке. В этот период необходимо определиться с типом лестницы, выбрать подходящую конструкцию и подобрать подходящие материалы.

На данном этапе вам необходимо определиться, какая лестница вам нужна, при помощи какой конструкции она будет построена и из каких материалов.

Данная статься будет полезна не только тем, кто решил сделать лестницу своими руками, но и тем, кто заказывает и контролирует строительство.

Требования к чертежам

При строительстве лестницы на второй этаж в частном доме своими руками у вас должна быть схема, чтобы не возникало сложностей на этапе изготовления и монтажа. Подготовленный проект должен быть максимально подробным и информативным, для этого он должен отвечать ряду требований:

  • Определение места расположения лестницы. Для этого необходимо начертить план дома с видом сверху и нанести в масштабе планируемую лестницу.

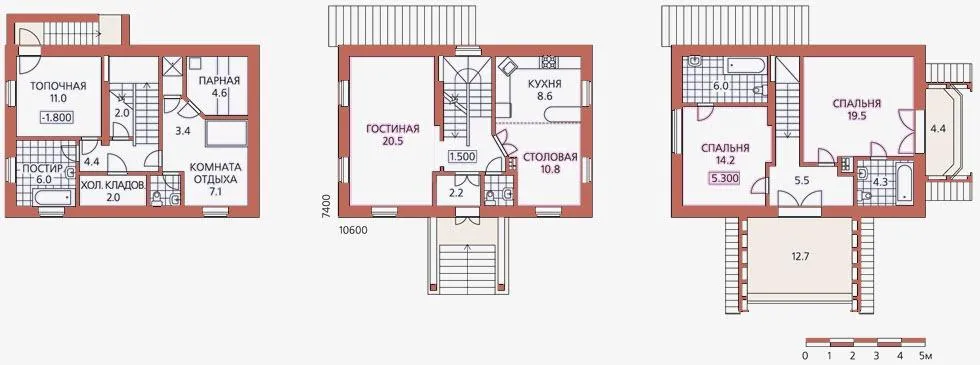

чертеж лестницы на плане дома

  • Перед нанесением вы должны определиться с видом лестницы. Ниже представлены варианты нанесения каждого вида.

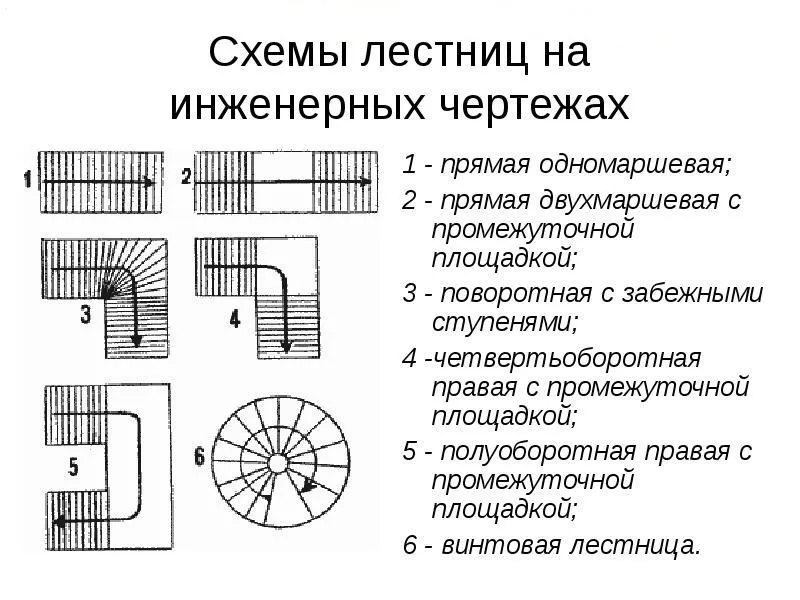

чертежи лестниц

  • На плане должны быть указаны: ступени, поворотные и промежуточные площадки при наличии, направление движения по лестнице (начало и конец).
  • Также необходимо сделать чертеж сбоку, в разрезе дома. На нем нужно указать: отметки пола и потолка, ось стен. Обозначаются габариты лестницы относительно дома: высота, количество и высота ступеней, высота перил.

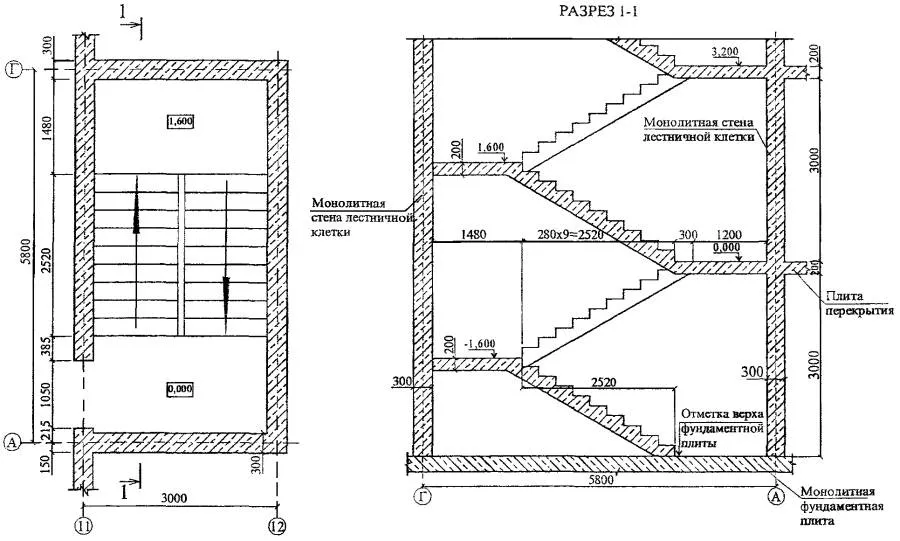

чертеж лестницы в разрезе дома

  • При детальном проектировании лестницы не в рамках дома обязательно нужно указывать все размеры: ступеней, лестничной площадки, ограждений, лестничного марша. Эти размеры необходимы для правильного изготовления всех элементов лестницы.

Для простоты создания чертежей лестницы на второй этаж воспользуйтесь нашими советами:

  • Для расчета параметров лестницы используйте строительный калькулятор.
  • Чертеж лучше делать в специальной программе (к примеру, AutoCad или Компас). Это ускорит процесс создания чертежа и облегчит внесение изменений при необходимости.
  • Обязательно создавайте чертеж в масштабе.
  • На чертеже все необходимые материалы должны быть нанесены с использованием специальных обозначений.

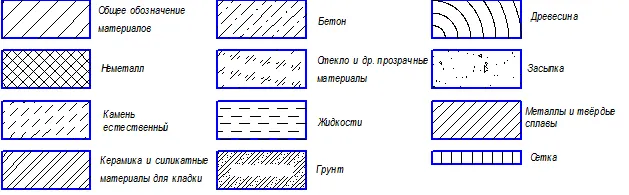

обозначение материалов на чертежах

  • Скрытые и невидимые детали наносите пунктирной линией для наглядности.
  • Размер каждой детали должен быть обозначен на чертеже.

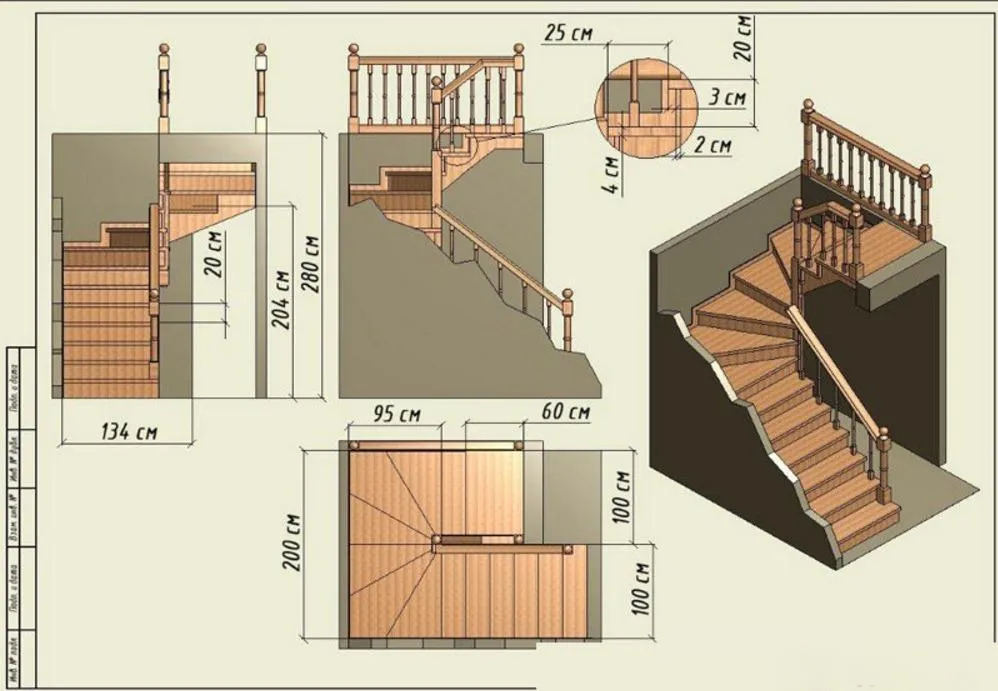

нанесение размеров

Вводная информация

Исходной информацией для создания проекта будет ряд определяющих факторов, от которых зависит, какая лестница в итоге получится.

Все эти факторы разделим на две основные группы: это измерительные факторы и конструктивные. Рассмотрим их подробнее.

Измерительные факторы.

Это те данные, которые вы получите, произведя замеры пространства, в котором будет размещена лестница.

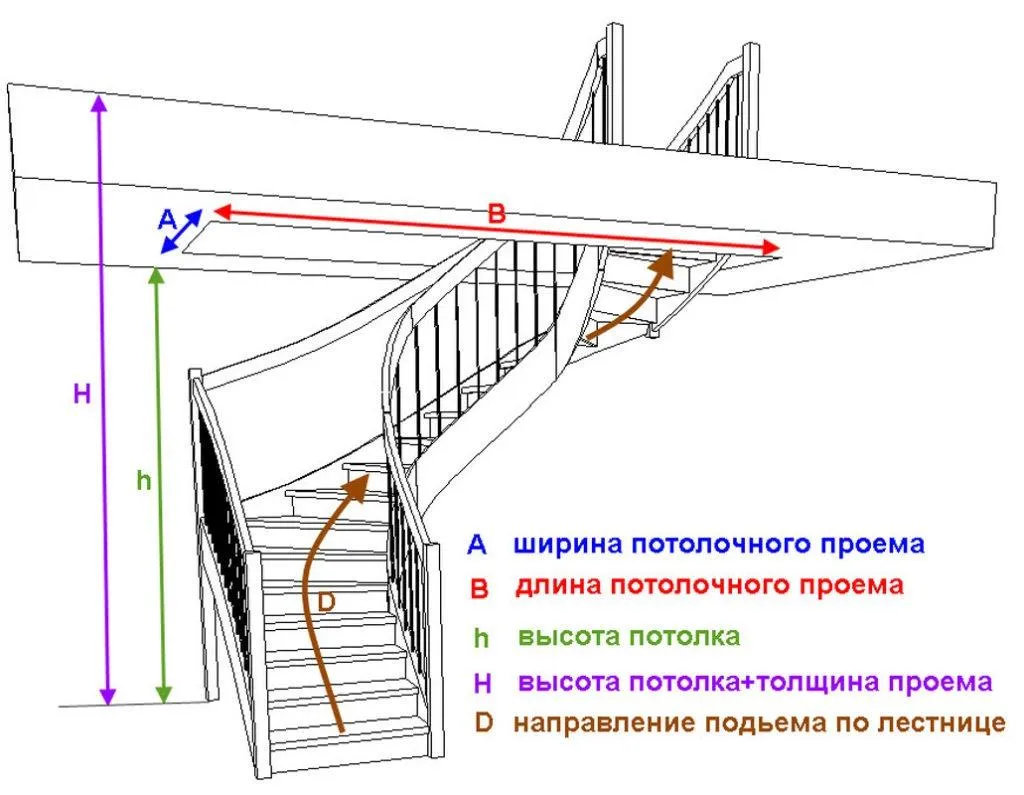

замер первичных параметров лестницы

Первичные необходимые размеры, которые влияют на то, какой в итоге будет ваша лестница, это:

  • ширина потолочного проема – от него зависит, какой ширины будет лестничный марш;
  • длина потолочного проема;
  • высота потолка;
  • толщина перекрытия.

От трех последних измерений зависит, под каким углом будет располагаться лестница и каких размеров будут ступени.

Конструктивные факторы.

Это те данные, которые вы получаете исходя из ваших желаний относительно того, как должна выглядеть лестница, а также исходя из предварительных расчетов размеров лестницы.

На этом этапе вы должны определить следующие моменты:

  • Какая будет несущая конструкция: косоур, тетива, на больцах, консольная, модульная.
  • Угол наклона лестницы.
  • Виды ступеней – в зависимости от того, какая будет лестница: винтовая, поворотная, прямая.
  • Размеры ступеней.
  • Размеры лестничного марша.
  • Параметры промежуточных или поворотных лестничных площадок.

Создание чертежа в разрезе здания

Для наглядного представления лестницы в рамках дома необходимо создать разрез по лестнице. Такой чертеж выполнить не так уж и сложно, но это дополнительный этап проверки правильности вашей планируемой конструкции.

Для создания такой схемы надо:

  • Начертить в масштабе контур вашего дома со всеми перекрытиями и стенами.
  • После этого стену первого этажа делим на отрезки, равные высоте подступенка, и проводим из каждой точки горизонтальные линии параллельно полу.
  • Делим проекцию марша на пол на такие же отрезки, длиной равные ширине проступи, и проводим вертикальные линии параллельно стенам.

В результате поучаем сетку, по которой легко построить контур вашей лестницы.

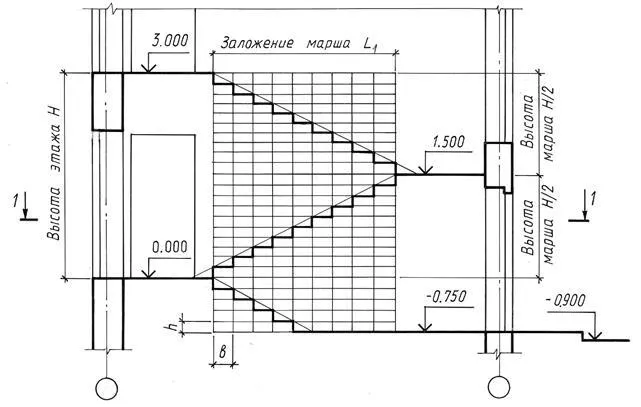

лестница в разрезе

После создания контура ступеней можно нанести остальные элементы лестничной конструкции, которые важны при строительстве:

  • косоур, тетиву или другую несущую конструкцию;
  • лестничные площадки;
  • ограждения;
  • перила и поручни.

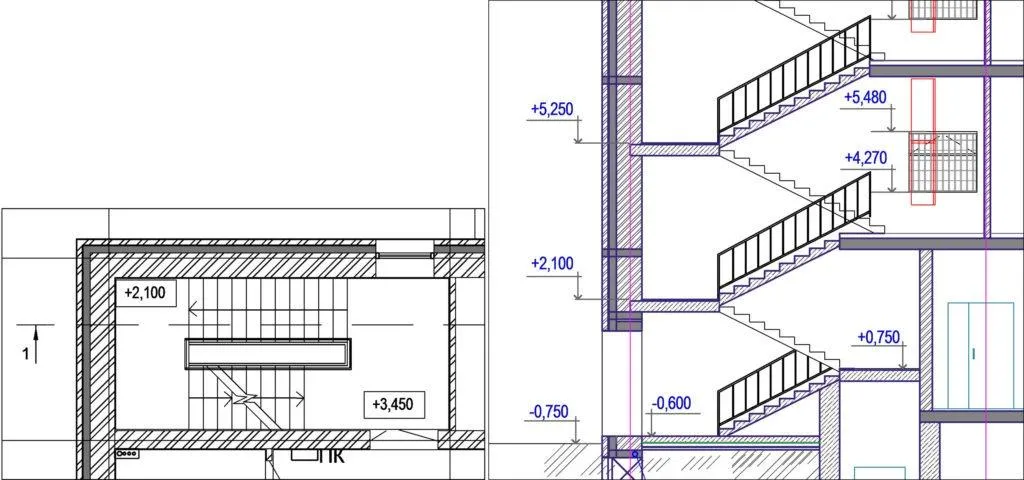

лестница в разрезе

Такое обозначение лестницы на чертеже не является обязательным, но оно удобно для наглядности планируемых работ и в процессе строительства.

Заключение

Не важно, какую лестницу вы собираетесь делать, обязательно выполните чертеж прямой или поворотной лестницы, тем самым вы упростите себе задачу.

Понятное дело, если вы строите лестницу для маленького дачного дома, то вам нет смысла разрабатывать полный комплект проектной документации и производить сложные расчеты. Но сделав даже схематичный чертеж, вы сможете лучше представить и понять то, что собираетесь делать, и, возможно, заметите какие-нибудь недочеты, которые намного проще исправить на чертеже, чем в масштабе готовой построенной лестницы.

Как рассчитать высоту лестницы?


Расчет высоты лестницы зависит от нескольких факторов, таких как высота пола, куда она будет установлена, высота потолка, наличие или отсутствие пространства для установки лестницы, ее угол наклона и т.д. Вот базовые шаги, которые можно использовать для определения высоты лестницы:

  1. Измерьте высоту от уровня пола до уровня верхнего этажа, где вы планируете установить лестницу. Это высота подъема.

  2. Определите желаемый угол наклона лестницы. Угол наклона лестницы должен быть удобным для использования и обеспечивать безопасный доступ на верхний этаж. Обычно, угол наклона лестницы составляет от 30 до 45 градусов.

  3. Используйте тригонометрию, чтобы рассчитать длину лестницы. Длина лестницы (гипотенуза) определяется по формуле: длина = высота подъема / sin (угол наклона лестницы). Например, если высота подъема составляет 3 метра, а угол наклона лестницы 45 градусов, то длина лестницы будет примерно 4,24 метра.

  4. Рассчитайте высоту ступенек. Рекомендуется, чтобы высота ступенек составляла примерно 18 см, но она может быть увеличена или уменьшена в зависимости от конкретных требований и условий.

  5. Рассчитайте количество ступенек, поделив высоту подъема на высоту каждой ступеньки. Округлите результат до ближайшего целого числа и добавьте одну ступеньку для площадки на верхнем конце лестницы.

  6. Проверьте свой расчет, используя формулу: количество ступенек x высота ступенек + высота площадки = высота подъема.

Важно учитывать, что эти шаги дают только общее представление о расчете высоты лестницы, и что конкретные требования могут изменяться в зависимости от типа лестницы и других условий. Если у вас есть сомнения или вопросы, обратитесь к профессионалам, которые смогут помочь с точным расчетом

Кроме того, существуют стандарты и нормативы, устанавливающие минимальные требования к высоте и ширине ступеней, а также к расстоянию между ступенями и углом наклона лестницы. Например, постройка лестницы для жилых зданий в США должна соответствовать нормативу, определяющему, что высота ступени должна быть не более 19 см, а ширина ступени — не менее 25 см.

Также важно учитывать цель использования лестницы. Например, если лестница используется для эвакуации из здания в случае пожара, требования к высоте и ширине ступеней, а также к углу наклона, могут быть другими, чем для лестницы внутри дома.

Итак, расчет высоты лестницы включает в себя учет ряда факторов, таких как высота подъема, угол наклона, длина лестницы, высота и ширина ступеней, расстояние между ступенями и другие требования и нормативы. При проектировании лестницы необходимо учитывать все эти факторы, чтобы обеспечить безопасный и удобный доступ на верхний этаж.
