Практичные и надежные ворота играют важную роль в определении границ частной территории и обеспечивают защиту участка от незваных гостей. Одной из наиболее распространенных конструкций является система с механизмом, который обеспечивает горизонтальное сдвигание воротного полотна в сторону.

Устройство и принцип действия откатных ворот

Откатные ворота подразделяются на роликовые и рельсовые в зависимости от вида и размещения опорной поверхности. На сегодняшний день конструкции с нижней рельсовой направляющей встречаются крайне редко. Ворота с опорными роликами более надёжные, их можно сделать самостоятельно, поскольку все необходимые материалы и детали продаются в магазинах.

Существует два способа сооружения откатных ворот:

  • двойная синхронная конструкция;
  • моноширма.

Двойные синхронные ворота снабжены 2 створками, разъезжающими в противоположные стороны. Такие ворота обустраиваются на двух опорных фундаментах, оснащены верхней балкой, играющую роль направляющей для дополнительных роликов. Данная конструкция способна выдерживать тяжёлое полотно, и по этой причине используется для ворот высотой свыше 200 см. Это оптимальный вариант для оборудования гаражей для ангаров и грузовиков, различных производств и складов.

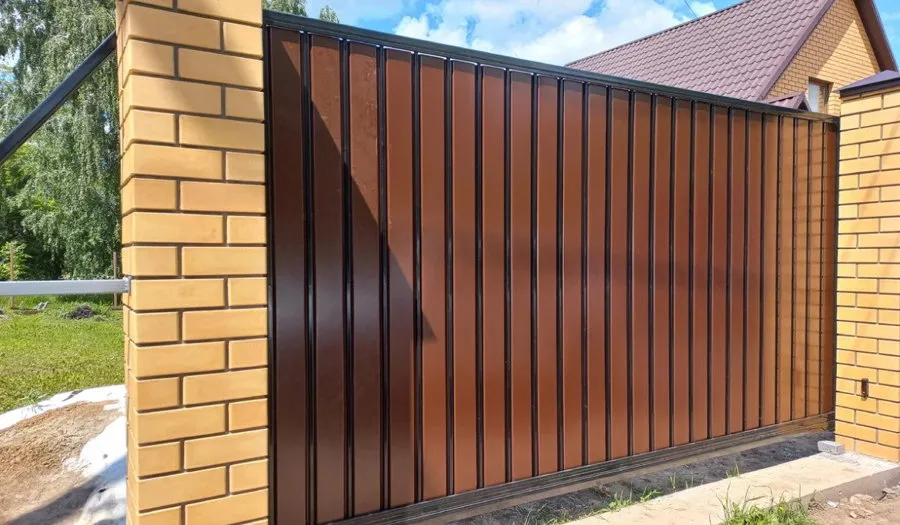

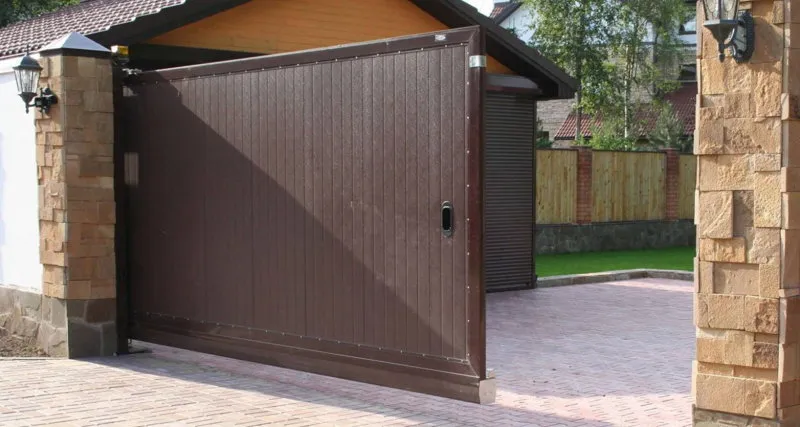

Моноширма – это более простая конструкция, которая состоит из одной створки, опирающейся на роликовые направляющие сбоку. Посредством роликов откатные ворота смещаются в одну сторону, обеспечивая пространство для въезда автомобиля. Опорный фундамент у ворот в виде моноширмы один, перетяжка сверху между столбами не требуется, в отличие от двойных синхронных систем. Моноширма подходит для полотен высотой не более 200 см. Удобство и простота монтажа откатных ворот в виде моноширмы делают её востребованной для обустройства загородных участков, дворов и площадок.

Необходимость в использовании высоких ворот в частных владениях возникает редко. Поэтому рассмотрим одинарную систему. Кроме того, откатные ворота в виде моноширмы отличаются упрощённой конструкцией, и их несложно соорудить своими руками.

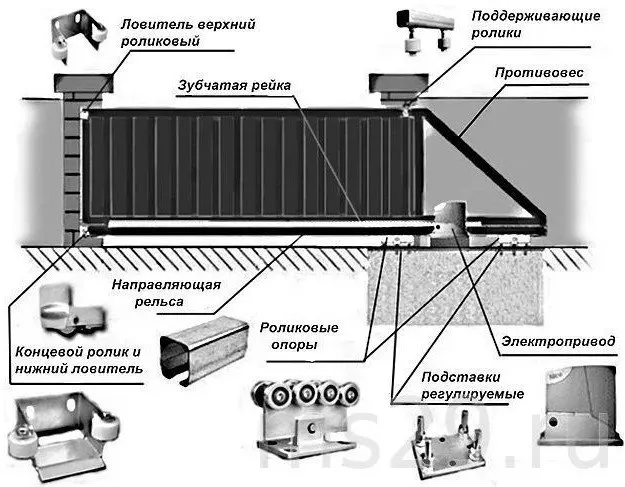

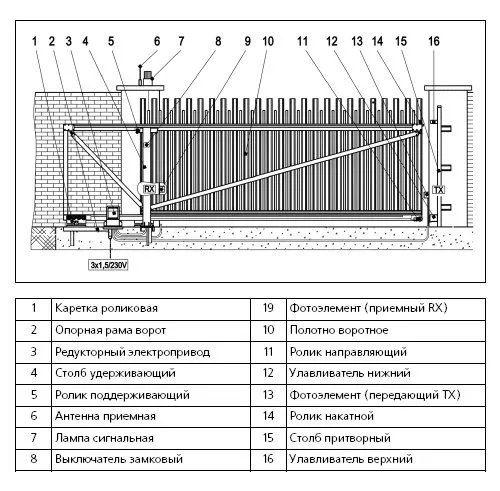

Помимо роликовых опор и направляющих, функционирование системы обеспечивают другие составляющие:

  1. Верхний и нижний улавливатели. Это кронштейны в виде буквы «П» , которые монтируются по краям улавливающего столба. Они фиксируют ворота в закрытом состоянии. Улавливатель верхний не позволяет полотну «заваливаться» набок, а нижний, помимо выполнения этой же функции, — способствует уменьшению нагрузки на направляющие и ролики.

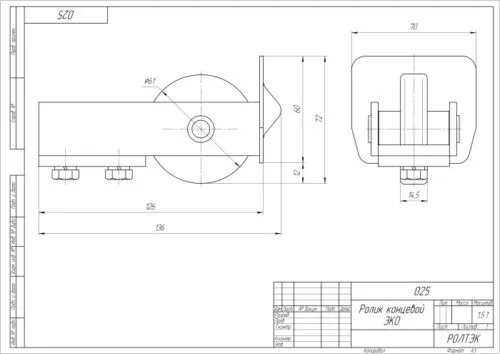

  2. Опорный ролик. Устанавливается спереди направляющей, играет роль заглушки, опоры и демпфера. Когда полотно входит в нижний улавливатель, ролик смягчает удар. Кроме того, на него приходится часть массы конструкции.

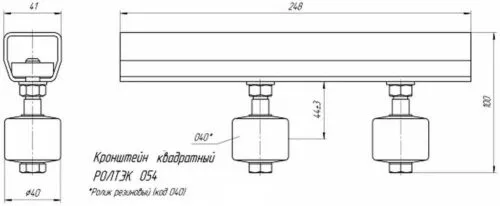

  3. Шина поддерживающая (роликовый ограничитель). Её монтируют по верхнему краю базовой стойки. Элемент обеспечивает дополнительное крепление полотна.

Особенности проектирования конструкции

Перед покупкой материалов для изготовления откатных ворот необходимо составить эскиз или чертёж, где прописать основные размеры и количество требуемого материала.

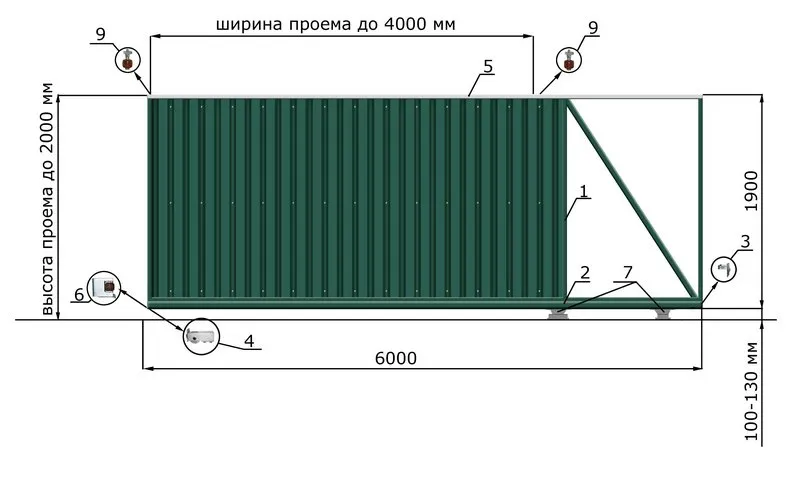

Размеры полотна

Один из главных аспектов в проектировании конструкции – определение высоты, ширины и прочих параметров ворот. Сначала определяется промежуток между столбами полотен, так как этот показатель влияет на дальнейшие расчёты. Обязательно учитываются:

  • угол въезда транспортного средства;
  • габариты автомобиля, который будет заезжать на территорию;
  • свободный интервал между боковыми краями автотранспорта и опорами ворот, значение должно составлять 30-50 см с обеих сторон.

Откатные ворота шириной 2,5-3 метра подойдут для всех легковых автомобилей, кроме крупногабаритных (например, джипов). Для въезда грузовика или трактора нужен проём минимум 3,5 метра.

Если въезд в ворота невозможно выполнить строго перпендикулярно забору, образуется угол, поэтому показатель расстояния между габаритной шириной машины и опорами необходимо умножить на 1,5. Важно учесть и возможность смещения неправильно зафиксированного груза, ошибок водителя, гололедицы на дороге. Оптимальная ширина полотна в данном случае составит 4,5 метра.

При расчёте ширины ворот к величине проёма следует добавить 0,2 метра. Тогда со стороны роликов при запертых воротах через щель не будет виден участок. Высота полотна должна быть чуть меньшей, чем ограды. Нижний край ограждения имеет маленький зазор от уровня территории, а ворота не касаются земли и монтируются с зазором 100 мм.

Высота полотна также определяется шириной направляющей внизу и габаритами каркасной рамы. При проектировании следует учесть все особенности, выполнить максимально точный расчёт, чтобы ворота с забором были на одном уровне.

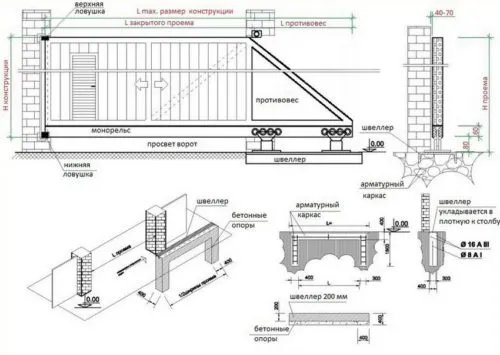

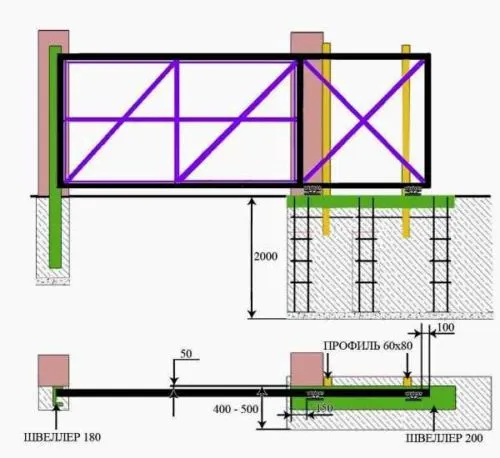

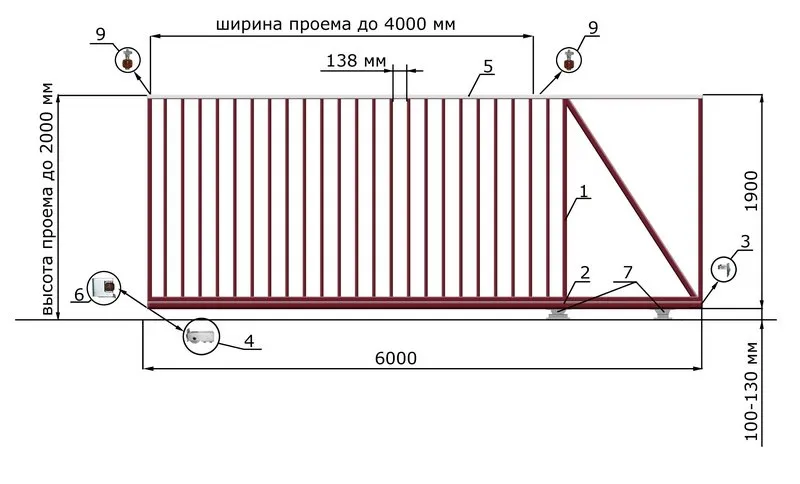

Чертежи и схемы

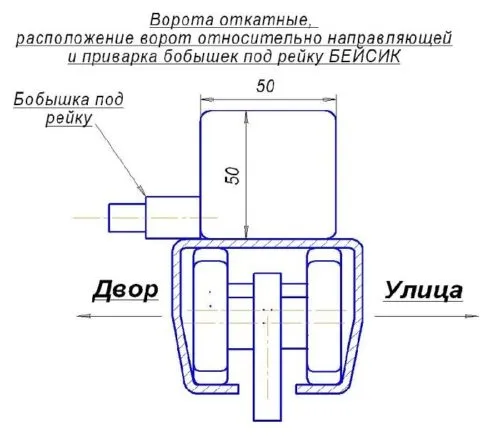

В основе конструкции откатных ворот лежит направляющая, приходящая в действие посредством консольного блока.

Во избежание препятствия проезду опорными роликами их смещают за боковой габарит. Специальный откос, выступающий в качестве противовеса, удлиняет створку. Длина откоса должна составлять половину ширины створки, чтобы не было перекашивания при закрытии ворот.

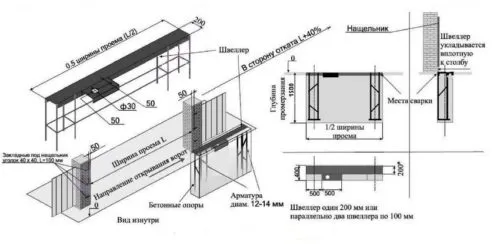

В процессе работы конструкции вся нагрузка ложится на роликовые тележки, поэтому для их монтажа необходим надёжный и прочный фундамент. Основание должно представлять собой тяжёлое сооружение из железобетона с верхней закладкой площадкой из металлического швеллера. Его также в будущем можно будет применить для установки электропривода.

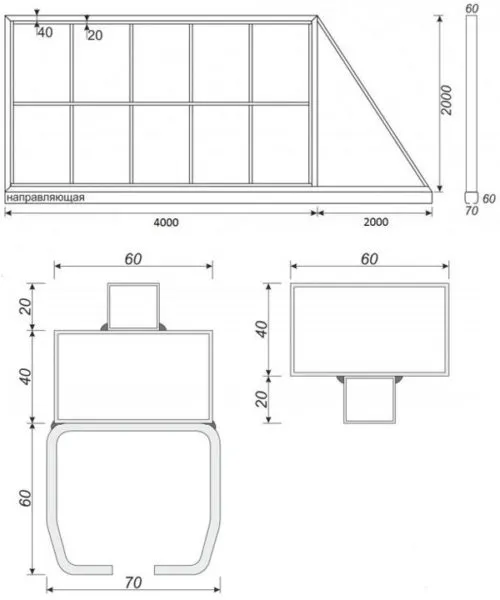

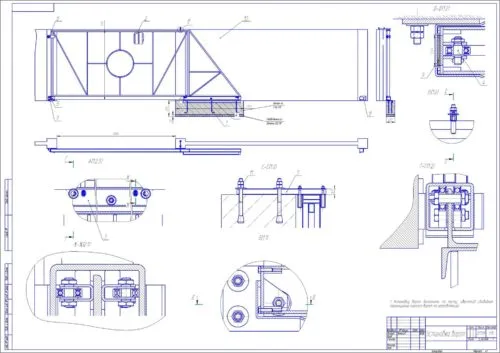

Чертежи для изготовления

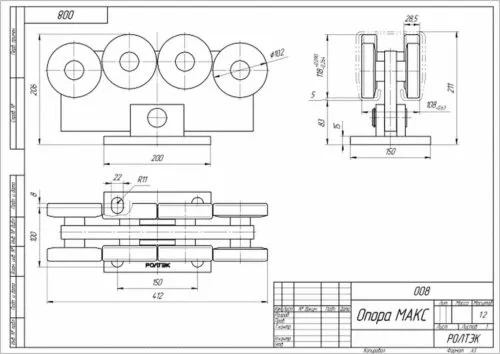

Откатный тип ворот имеет весьма простую конструкцию. При понимании сути их функционирования достаточно легко произвести расчёты и выполнить эскизы. Но для вашего удобства предоставляем вам чертежи и схемы откатных ворот, они послужат примерами и помогут в работе. Также подготовленный проект можно применить на практике при сооружении ворот своими руками.

Поэтапный монтаж откатных ворот

Прежде чем начать возведение ворот, следует позаботиться о наличии всей нужной фурнитуры. Её можно изготовить самостоятельно либо купить комплектом. Никаких специфических инструментов не понадобится – все необходимые предметы легко приобрести в любом строительном магазине.

К установке откатных ворот следует подходить тщательно, чтобы не допустить ошибок в работе и в итоге получить надёжное прочное сооружение. Монтируются откатные ворота в несколько этапов:

  1. Возведение опорных столбов.
  2. Закладка фундамента.
  3. Изготовление полотна, отдельных составляющих конструкции.
  4. Установка всей системы.

Для достижения хорошего результата важно придерживаться заранее составленного плана работ. Необходимо контролировать геометрию и прочие технологические показатели. Тогда ворота будут удобны в использовании и прослужат долго.

Установка столбов

Монтаж опор – крайне ответственный этап, ведь в будущем от них зависит устойчивость всей системы откатных ворот. Столбы должны располагаться строго вертикально и параллельно друг другу, чтобы в дальнейшем не шататься и не заваливаться. Их можно соорудить из разных материалов, например, таких как:

  • бетон;
  • массивный металлопрокат;
  • дубовый брус;
  • кирпич.

Специалисты рекомендуют бетонировать опоры на глубину минимум 1 метр. А если на территории отмечается высокий уровень грунтовых вод, то требуется общее основание под все конструктивные составляющие ворот.

Если столбы изготовлены из кирпича или камня, нужны закладные размерами 6 на 6 см по три штуки на каждую опору. Данные элементы крепежа представляют собой площадки из толстых листов стали, к ним приваривают фрагменты проволоки или металлического прутка. В процессе возведения столбов для откатных ворот гибкие детали кладут в швы, фиксируют нащельники на необходимой высоте.

Если столбы сделаны из металлопрофиля, то их установка упрощается. Нащельники фиксируются на стойках методом сварки.

Чтобы выполнить монтаж стоек для откатных полотен, выкапывают яму глубиной от 100 см и диаметром минимум 50 см, в неё монтируют столб. Затем опору выставляют, используя уровень, и заливают бетонным раствором. Для обеспечения максимальной надёжности на стойку из металла можно приварить уголки, фрагменты арматуры, труб.

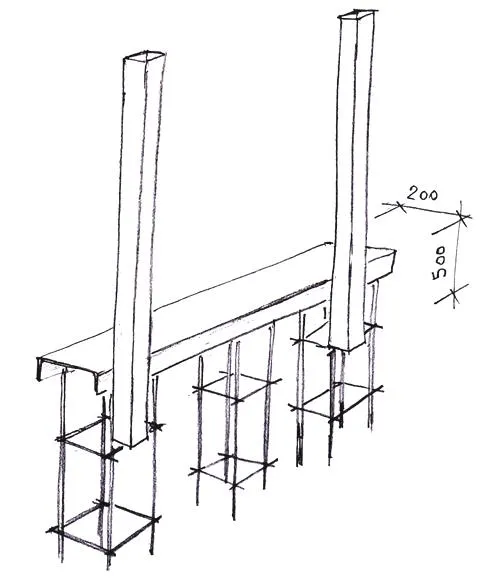

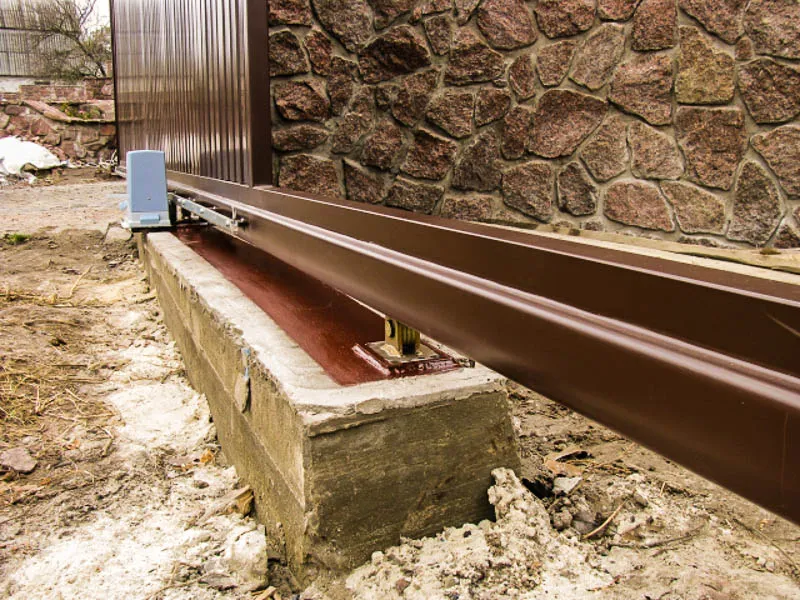

Строительство фундамента

Перед тем как приступить к монтажу ворот своими руками, нужно разметить фундамент опорной площадки, вырыть котлован для его сооружения. При возведении откатных воротных конструкций чаще всего используется ленточный фундамент. Для получения нужной ширины траншеи от плоскости ограждения делают отступ 50 см. Длина основания должна превышать длину противовеса на 20-30 см.

Если планируется использовать автоматику для открывания и закрывания откатных ворот, то электрокабели кладут под землёй на этапе монтажа столбов и обустройства фундамента. Провода должны быть защищены пластиковым гофрированным кожухом.

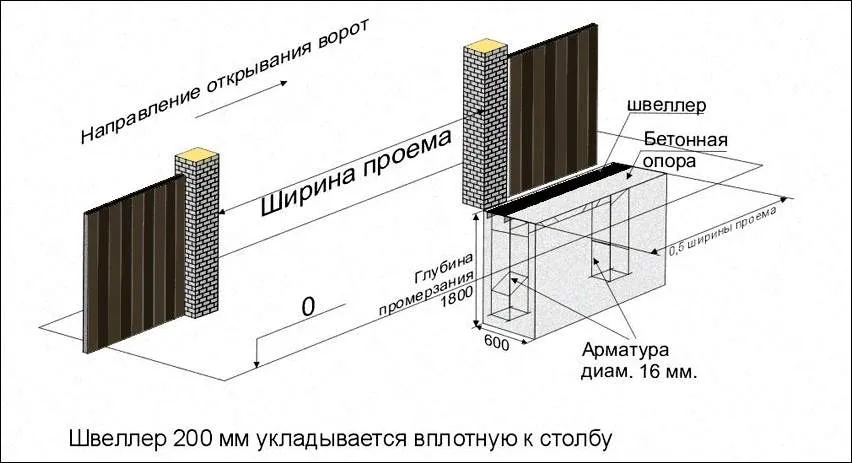

Ширина швеллера для закладки основания под ворота – до 20 см. Длина этого элемента составляет ½ ширины проёма плюс запас 10-20 см для монтирования площадок роликовых опор. Для обеспечения монолитности укрепляют каркасом из арматуры.

Установка фундамента для откатных воротных конструкций осуществляется так:

  1. Выкапывают траншею глубиной от 1 до 1,5 метров. Если уровень подземных вод высокий, или строительство проходит на песчаной почве, дно котлована должно располагаться ниже уровня промерзания.
  2. Нарезают стержни из арматуры или металлического прута. Короткие – по 20 см, длинные – по соответствию глубины котлована – 1-1,5 метров. Маленькие стержни применяются в качестве перемычек, их потребуется в 2 раза меньше, чем больших.
  3. Длинные части арматуры присоединяют сваркой к боковым полкам швеллера. Интервал между ними должен составлять 30 см. В итоге выходит конструкция, напоминающая лавочку с множеством ножек.
  4. Перемычками длиной 20 см попарно соединяют прутки на противоположных сторонах. Промежуток от швеллера – 70-80 см.
  5. В яму погружают систему закладной, швеллер выравнивают по высоте территории.
  6. Производят установку армопояса и опалубка.
  7. Заливают раствор бетона и основательно его уплотняют.

Для достижения необходимой прочности бетона требуется в среднем 28-30 суток. Фундамент для ворот обязательно должен выстояться.

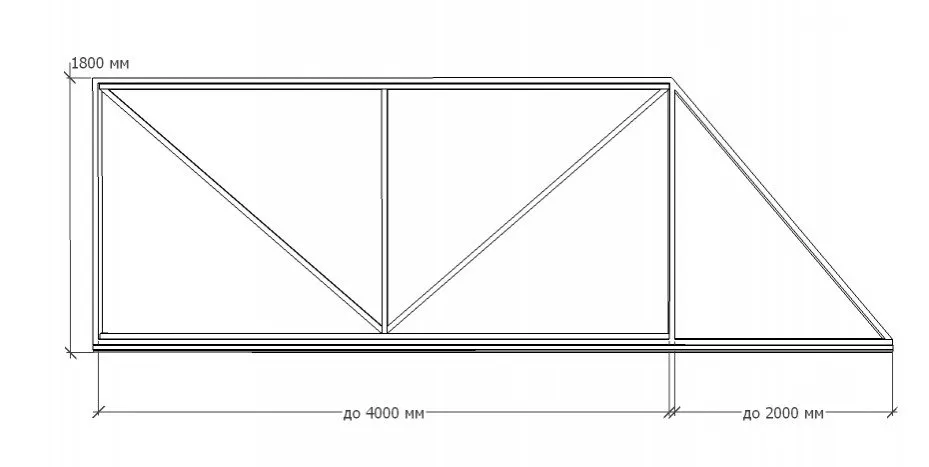

Изготовление створки

Для производства несущей рамы откатных ворот применяют металлопрофиль с сечением минимум 5х5 см. Подбирают территорию со строго горизонтальной плоскостью, чтобы будущие ворота не повело «пропеллером». Поэтому необходимо выбрать ровный широкий участок, на котором с небольшими зазорами разместить бруски либо рейки из дерева. Важно использовать пузырьковый или лазерный уровень, а также строительный шнур для контроля ровности.

Сварка полотна будущих ворот осуществляется снизу вверх. А отдельные составляющие конструкции складываются на подготовленный участок.

Весь процесс производится в несколько этапов:

  1. Для изготовления наружной рамы – главного каркаса полона ворот – присоединяют к направляющему ролику методом сварки металлопрофиль. Далее на верхней части плоскости фиксируют трубы, проводят установку откоса и верхней поперечины. Сваривание каркаса осуществляют в шахматном порядке во избежание нарушения целостности конструкции ворот и перегревания отдельных участков.
  2. Компоненты заполняющего каркаса сваривают с основой рамы будущих ворот, Заполняющий каркас нужен для установки профнастила и обеспечения дополнительной жёсткости полотна откатных ворот. Для изготовления внутренних переборок применяют трубы 4х2 см.
  3. Участки сварки защищают шлифовальной машиной, а затем полотно покрывают грунтовкой. Наносят алкидную краску на конструкцию ворот в 2-3 слоя пульверизатором.
  4. Когда защитный слой высыхает, полотно обшивают профнастилом. Чтобы его зафиксировать, применяют саморезы либо заклёпки. Для этих целей нужна электродрель.

Если в качестве материала для заполнения ворот используется ковка или листы стали, их приваривают на этапе возведения каркаса, а затем тщательно зачищают. Лишь после проведения данной манипуляции ворота можно красить.

Инструкция по сборке

Монтаж ворот своими руками следует начинать с разметки. Для обозначения траектории перемещения полотна вдоль проезжей части протягивают строительный шнур. Зазор между шнуром и покрытием дороги – 15-20 см. Дистанция до опорного столба — 70 см.

Затем нужно определить место монтажа передней роликовой тележки. Чтобы обеспечить снижение нагрузки, опоры откатных ворот нужно размещать дальше друг от друга. Ближний к проезжей территории набор опорных роликов монтируют на расстоянии 0,15 метров в сторону отката. Для выявления крайней позиции задней консольной опоры нужно из длины полотна ворот, включая противовес, вычесть 10 см. Полученный показатель отсчитывают от принимающего столба конструкции. Это и будет внешняя граница второй тележки.

Далее площадки поддержки роликовых опор раскладывают по целевым точкам, сваривают и монтируют ролики на регулировочные пластины ворот.

Затем воротное полотно устанавливают на место, а направляющие накатывают на ролики. На данном этапе необходимо проверить корректность фиксации опор, снять створки и убрать тележки. После этого осуществляется сварка регулировочных пластин откатных ворот.

Далее полотно и роликовые опоры возвращают на место, а ворота устанавливают в закрытом состоянии. В единой плоскости с направляющей выставляют уровень, фиксируют ворота в «горизонт» поддерживающими болтами.

Внутрь направляющей ставят откатной ролик, фиксируют его болтами, для надёжности прихватывают сваркой.

Установку роликового ограничителя осуществляют на верхнюю часть полотна напротив стойки, которая ближе всего к роликовым тележкам. Методом сварки фиксируют поддерживающую шину, проводят регулировку ворот по вертикали.

Теперь настала очередь устанавливать нижний улавливатель ворот. Для определения участка монтирования полотно фиксируют в запертом состоянии. Под опорный ролик закладывают скобу улавливателя, касание должно быть полным. Улавливатель фиксируют болтами в целях возможности регулирования его позиции по отношению к ролику ворот.

Выявление размещения верхнего улавливателя и его крепление к столбу осуществляется, когда откатные ворота находятся в закрытом состоянии.

После установки системы откатных ворот проводится финишное регулирование поддерживающей шины, роликов, а также улавливателей. На часть направляющей с торца необходимо поставить заглушку, зачистить и закрасить сварочные швы.

На этом изготовление системы откатных полотен завершено.

Видео по установке откатных ворот своими руками



Установка автоматики и зубчатой рейки

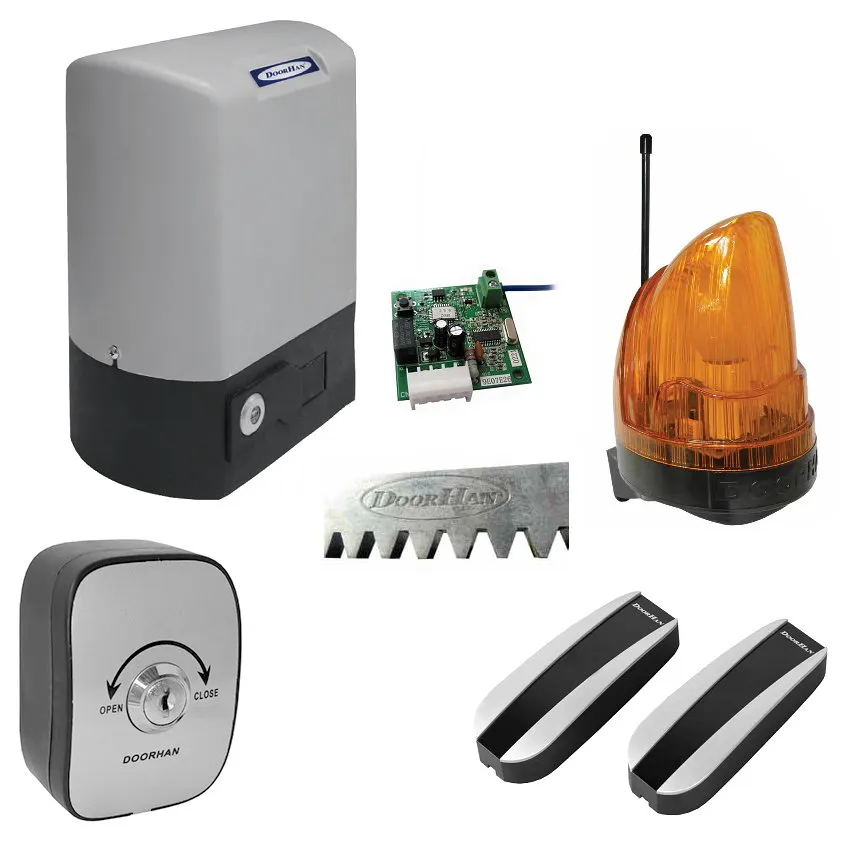

Если ворота установлены полностью и проверены на работоспособность, можно приступать к их оснащению автоматикой. Такой комплект включает сигнальную лампочку, электропривод, пульт ДУ, фотоэлементы, блок управления и зубчатую рейку.

Электрический привод для ворот сдвижного типа приходит в действие при передачи усиления на зубчатую рейку. Количество реек для обустройства системы зависит от ширины проёма плюс 1 метр.

Устанавливается автоматика на откатные полотна поэтапно:

  1. Зубчатая рейка прикладывается к профильной трубе, далее её совмещают с шестернёй электропривода, фиксируют его размещение между роликовыми опорами ворот.
  2. Основание привода сваривается с опорной поверхностью, затем монтируется сам механизм.
  3. При открытом положении ворот зубчатую рейку подсоединяют к направляющей. Необходимо оставлять запас в крайнем положении до 10 см.
  4. На рейку устанавливаются концевые выключатели, осуществляются электрические соединения и монтируются фотоэлементы.

Для безопасного подключения автоматики на ворота на крайний столб ставят сигнальную лампу. Затем обязательно проверяют правильность электрических соединений и активируют подачу электричества.

Приводом для сдвижных ворот может служить шуруповёрт или электрический двигатель с редуктором. Автомобильная сигнализация применяется при дистанционном управлении.

Какие ворота лучше откатные или рулонные?


Выбор между откатными и рулонными воротами зависит от нескольких факторов, таких как размер проема, местоположение и предназначение ворот.

Откатные ворота являются наиболее популярным вариантом, так как они удобны для использования и обладают хорошими изоляционными свойствами. Они также могут быть изготовлены из различных материалов, таких как алюминий, нержавеющая сталь или металл.

Рулонные ворота же идеально подходят для помещений, где нет места для откатных ворот. Они также являются хорошим выбором, если требуется максимальная проходимость. Рулонные ворота легко открываются и закрываются, при этом занимая минимум места.

В итоге, выбор между откатными и рулонными воротами зависит от индивидуальных п

Выбор между откатными и рулонными воротами зависит от нескольких факторов, таких как размеры воротного проема, доступное пространство для открытия ворот, предпочтения в выборе системы открывания и ваш бюджет. Откатные ворота могут быть лучшим выбором, если у вас есть достаточное количество пространства сбоку воротного проема, чтобы разместить ворота во время открытия. Рулонные ворота же могут быть лучшим выбором, если у вас недостаточно пространства сбоку воротного проема, так как они открываются путем сворачивания в рулон над воротным проемом. В общем, выбор между откатными и рулонными воротами зависит от ваших индивидуальных потребностей и предпочтений.
